galeas karol & maria
: 05 lis 2018, 17:50
autor: marek_p.
Witam
Już prawie od dwóch lat śledzę na portalu zmagania z projektem K&M. Jednocześnie rozpocząłem wciągającą przygodę z budową tego modelu. Obecnie jestem na etapie, który oceniam na ok. 50 i kilka %.
Ponieważ jestem początkującym użytkownikiem na tym forum, zapewne upłynie trochę czasu aż opanuję
publikowanie postów ze zmagania się z tym modelem.
Re: galeas karol & maria
: 21 lis 2018, 21:00
autor: marek_p.
Cześć
Mam trochę wolnego czasu i chcę przedstawić stan mojego modelu K&M na dzień dzisiejszy.
Montuję jufersy i powiązane z nimi wanty.

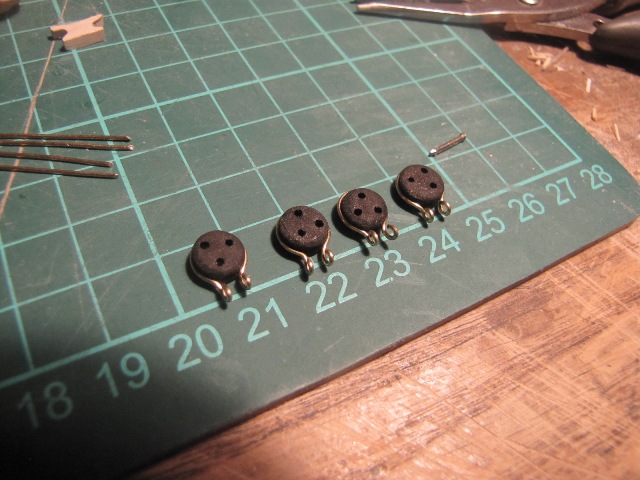

- przygotowanie jufersów
- jufersy-1.jpg (108.7 KiB) Przejrzano 10222 razy
A tak wyglądają na modelu:

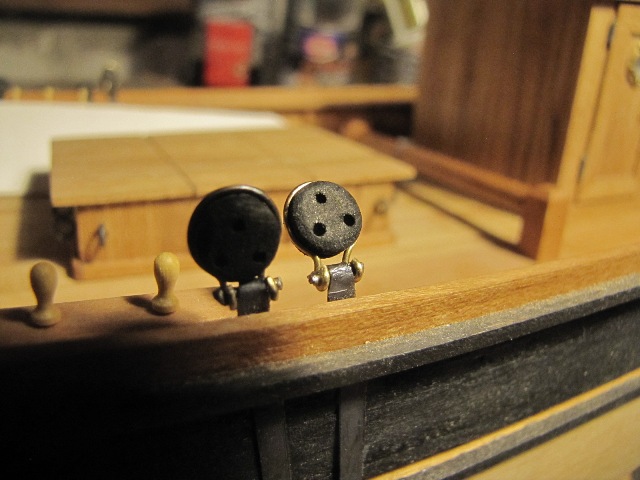

- jufersy w jarzmach
- jufersy-2.jpg (89.51 KiB) Przejrzano 10222 razy

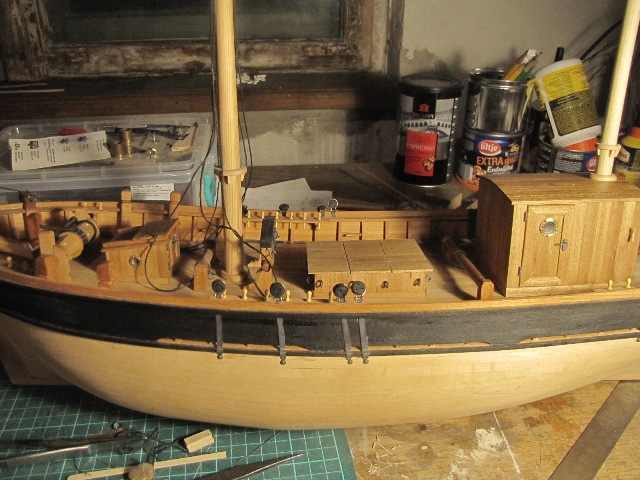

- szerszy widok budowanego modelu Karola i Marii
- jufersy-3.jpg (125.16 KiB) Przejrzano 10222 razy

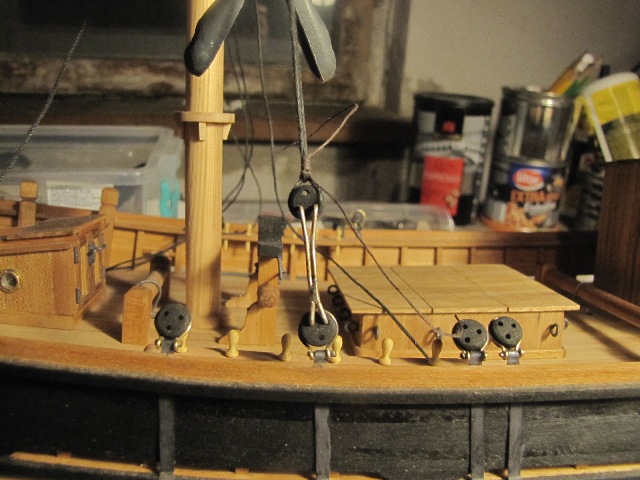

- naciąganie pierwszej wanty
- wanty-1.jpg (110.18 KiB) Przejrzano 10222 razy

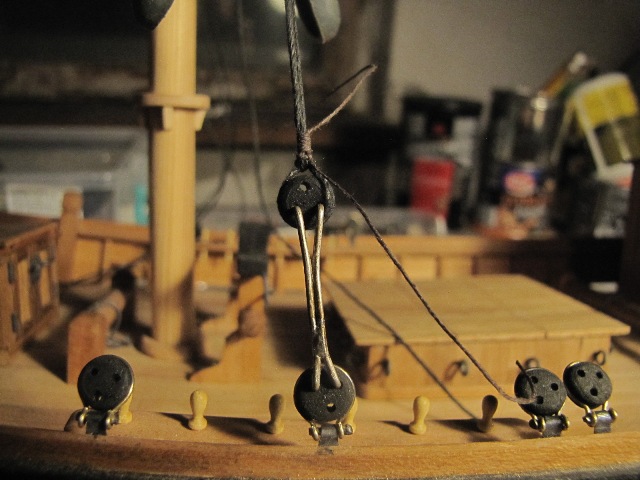

- pierwsza wanta w większym zbliżeniu
- wanty-2.jpg (99.39 KiB) Przejrzano 10222 razy

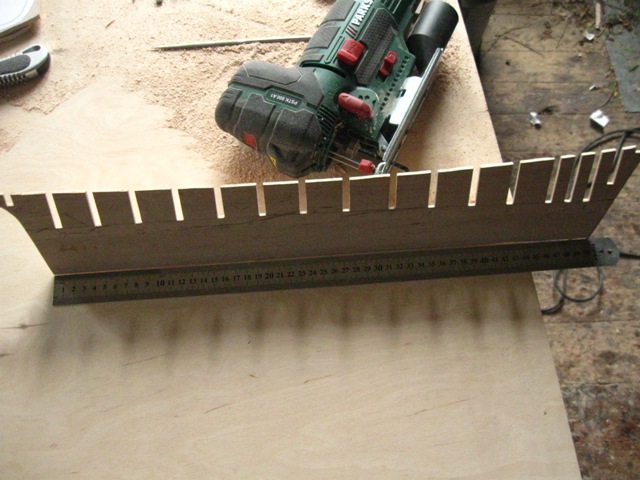

A poniżej zdjęcia z początku zmagań z modelem Karola i Marii:
- szkielet-1.jpg (100.17 KiB) Przejrzano 10222 razy

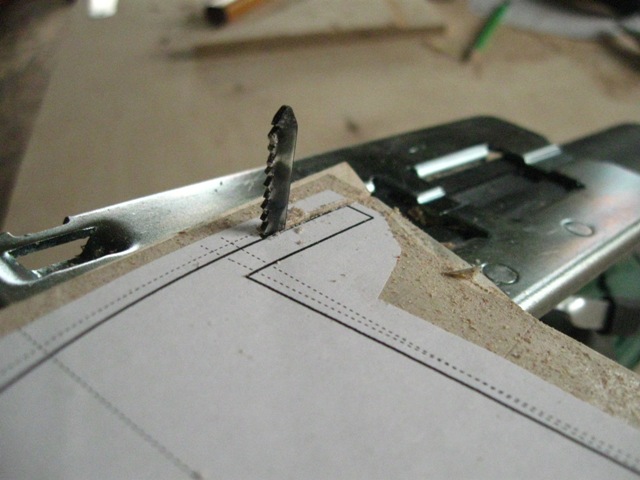

- wycinanie jednej z wręg
- wrega-wycinanie-1.jpg (82.07 KiB) Przejrzano 10222 razy

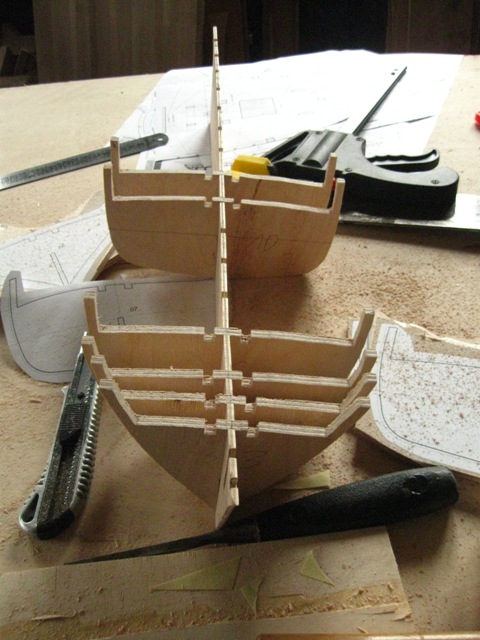

- pierwsze przymiarki wyciętych wręg
- pierwsze-przymiarki-2.jpg (103.77 KiB) Przejrzano 10222 razy
To tyle na dzisiaj. Do następnego spotkania.
Marek
Re: galeas karol & maria
: 21 lis 2018, 21:12
autor: ralfee3
Super że powstaje kolejna K&M, szkoda, że nie wrzuciłeś więcej zdjęć.
Re: galeas karol & maria
: 21 lis 2018, 21:16
autor: marek_p.
Witaj ralfee3
ze zdjęciami mam pewien problem - rozrzucone są po kilku folderach w kilku komputrach.
W miarę możliwości (czas oraz trochę chęci) będę zamieszczał kolejne zdjęcia z postępu prac oraz z początkowych etapów.
pozdrawiam
Marek
Re: galeas karol & maria
: 22 lis 2018, 11:35
autor: marek_p.
Re: galeas karol & maria
: 22 lis 2018, 14:27
autor: marek_p.
Re: galeas karol & maria
: 23 lis 2018, 09:22
autor: marek_p.
witam
kolejna porcja zdjęć, tym razem szkielet i jego wypełnianie
wypełnianie klockami topolowymi przestrzeni pomiędzy wręgami dziobowymi i rufowymi

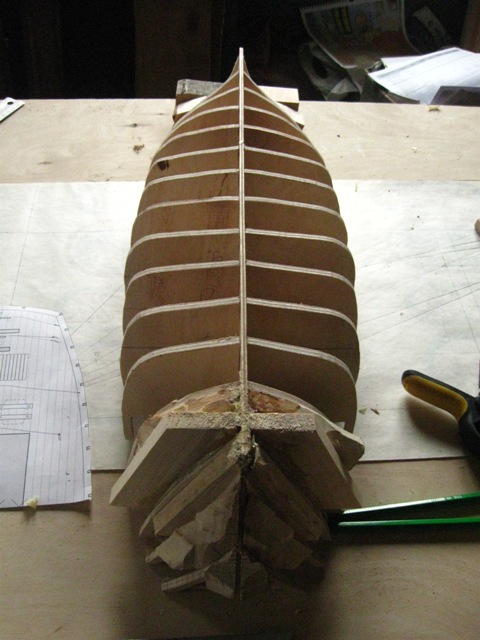

- wypełnienie klockami topolowymi pomiędzy wręgami rufowymi
- szkielet-a1.jpg (93.25 KiB) Przejrzano 9931 razy

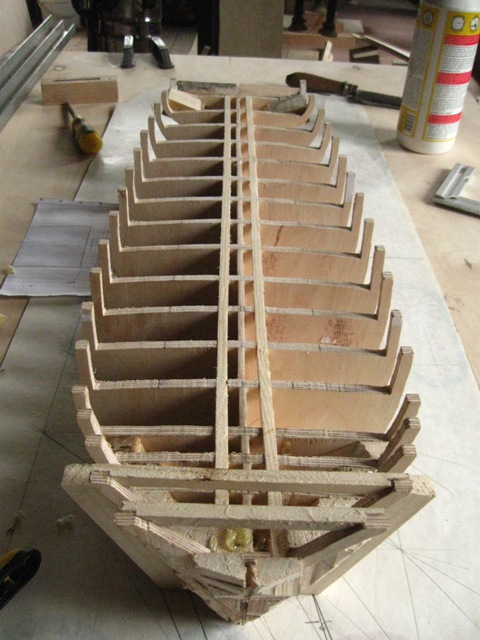

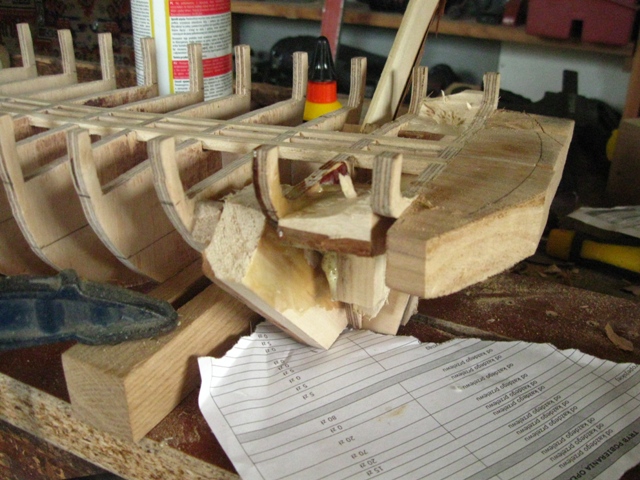

- wypełnienie pomiędzy wręgami dziobowymi - klocki topolowe
- szkielet-a2.jpg (107.37 KiB) Przejrzano 9931 razy
- szkielet-a5.jpg (97.13 KiB) Przejrzano 9931 razy
- szkielet-a3.jpg (173.53 KiB) Przejrzano 9931 razy
- obróbka wklejek dziobowych
- szkielet-a4.jpg (109.27 KiB) Przejrzano 9931 razy

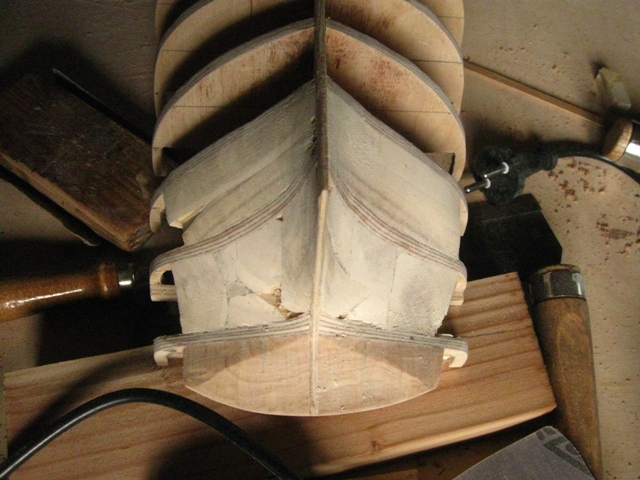

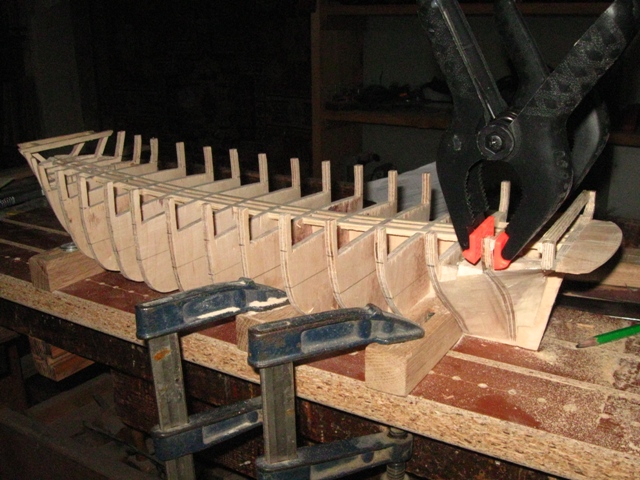

kilka widoków szkieletu K&M po szlifowaniu
- szkielet-a7.jpg (172.63 KiB) Przejrzano 9931 razy
- szkielet-a8.jpg (157.08 KiB) Przejrzano 9931 razy

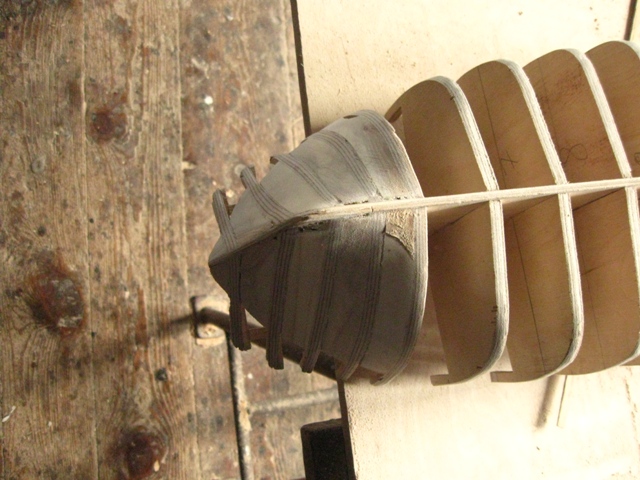

- szkielet-a9.jpg (155.3 KiB) Przejrzano 9931 razy
wklejanie wzmocnień do zamocowania masztów w kadłubie

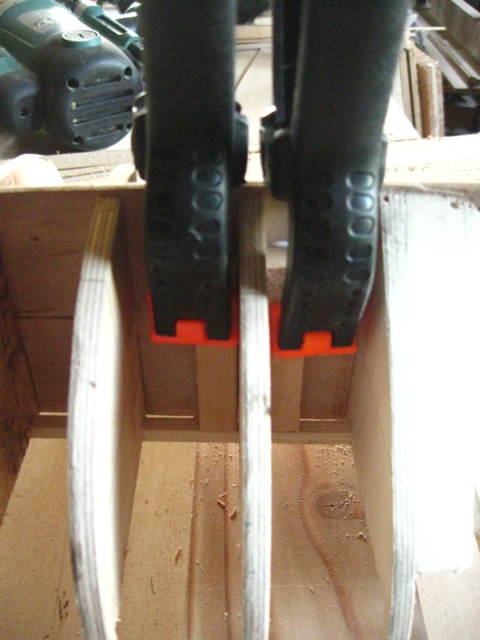

- pierwsze wklejki pod maszt
- szkielet-wklejka-maszt-1.jpg (135.06 KiB) Przejrzano 9931 razy

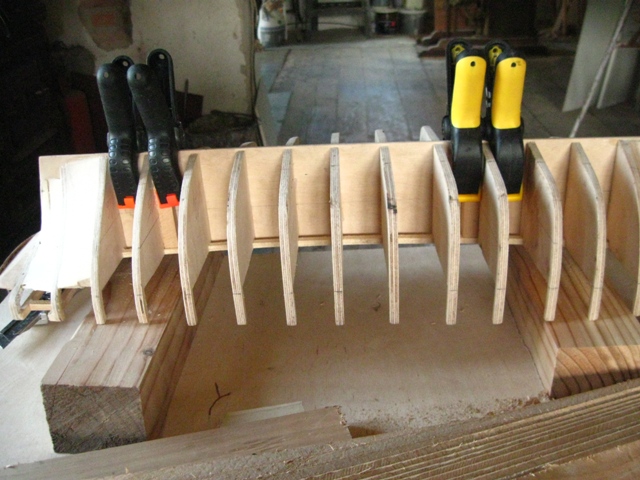

- wklejki pod mocowanie obu masztów
- szkielet-wklejka-maszt-2.jpg (153.99 KiB) Przejrzano 9931 razy
pozdrawiam
Marek
Re: galeas karol & maria
: 24 lis 2018, 22:06
autor: marek_p.
witam
kolejna porcja zdjęć z etapu budowy szkieletu modelu Karola & Marii:

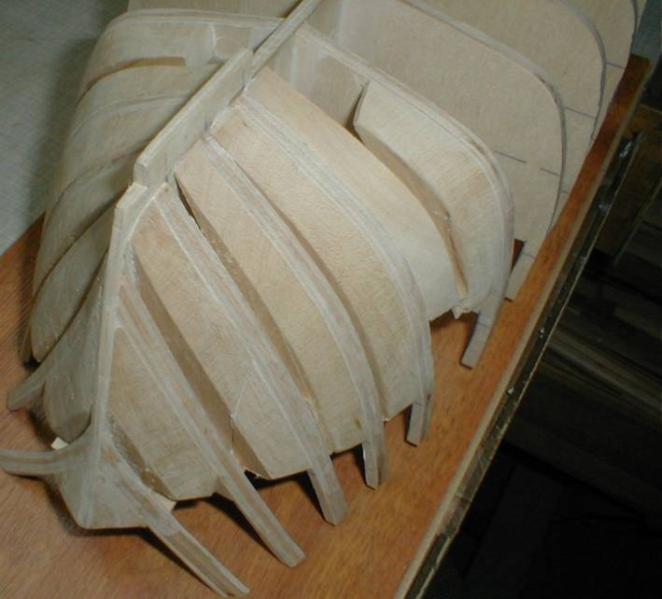

- dziob1.jpg (39.3 KiB) Przejrzano 9760 razy

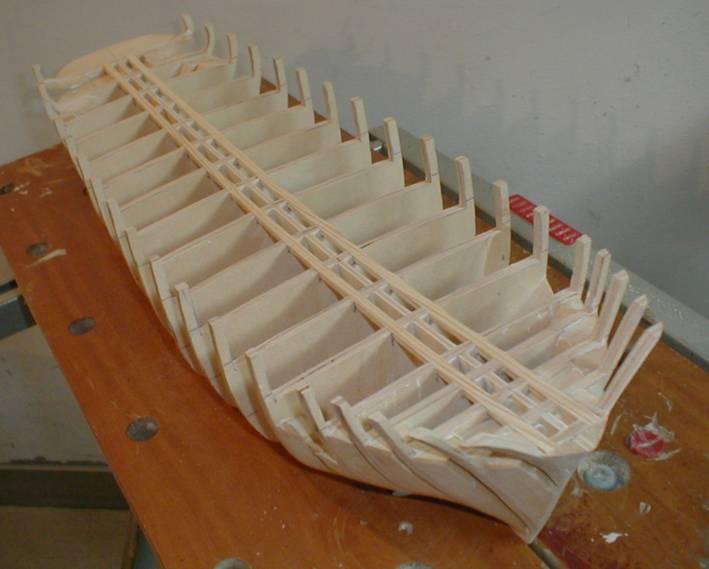

- widok ogólny szkieletu kadłuba
Re: galeas karol & maria
: 24 lis 2018, 23:11
autor: marek_p.
Re: galeas karol & maria
: 25 lis 2018, 18:03
autor: marek_p.
witam
jeszcze do tematu bukszpryt, kolejne odnalezione zdjęcia:
