Forum Koga • Strona główna - Koga Portal - Modele - Żaglowce - Statki - Okręty - Forum modelarskie

Witam,

To moje kopyto po drugim szpachlowaniu. Mam zamiar wyszlifowac je papierem 220, uzupelnic ubytki, potem znowu 220 i na mokro 800 lub 1200. Potem chce dac podklad akrylowy i przeszlifowac na mokro 1200 lub 1600, potem dwie warstwy lakieru szlifowane tak samo czyli 1200 i 1600, na koniec polerka i bede sie zabieral za forme. Napiszcie prosze, czy dobrze kombinuje?

Witam,

Kopyto wykonane. Teraz pytanie czy robic forme dzielona czy jednoczesciowa?



inne ujecie



pozdrawiam

Lukasz

Prawilno jak mawiają przyjaciele ze wschodu .
Forma oczywiście dzielona .

witam
Nie rozumie dlaczego forma ma być oczywiście dzielona?

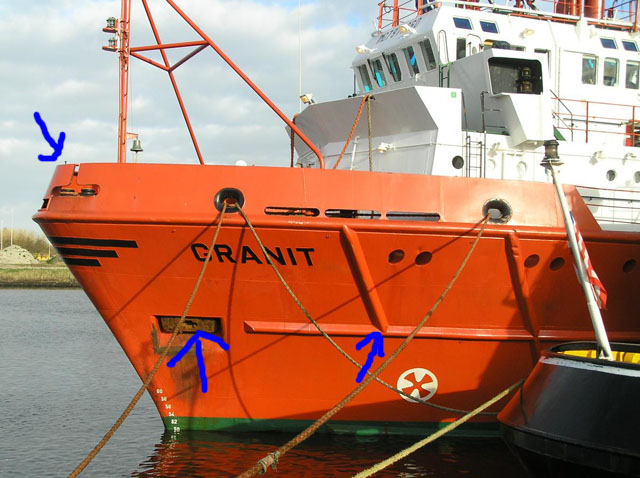

Jeśli na kadłubie są wzmocnienia kluza lub nadburcie pochylone w kierunku pokładu(zaznaczyłem na niebiesko)

to zgoda bo inaczej kadłub nie wyjdzie z formy.Natomiast kadłub pokazany jest gładki bez wypukłości lub wklęśnięć i z formy (niedzielonej) wyjdzie bez problemu
a może ja się nie znam
sławek

Sławek ma rację . Patrząc na przekroje też nie widzę takiej potrzeby.

Technicznie może być nie dzielona . w praktyce przy modelach żaglowych robi się kilka odbitek . Wygodniej jest mieć formę dzieloną .

zrobie w takim razie dwie formy. nabiore doswiadczenia i bede mial wlasny poglad na przyszlosc

Zrobiłem kiedyś formę niedzieloną. I był to ostatni raz.
Przy tak głębokim kadłubie lepszą wydaje mi się jednak forma dzielona; szczególnie gdy coś będzie nie tak z rozdzielaczem.
Wyjmowanie kadłuba z jednoczęściowej formy może zaowocować porysowaniem samej formy lub kadłuba.
Ale, jak to mówią... każdy ma własną drogę.

Witam,

Tak jak powiedzialem, zrobie dwie formy i zobacze jak to pojdzie. Poki co zaczalem oczywiscie od opcji latwiejszej, czyli formy jednoczesciowej. Dalem 6 warstw wosku, i warstwe rozdzielacza. Potem zelkot i jak na razie warstwe epidianu 53. Utwardzacz Z1 w proporcji masy 10/1. I pierwsze pytanie. Jak dlugo twardnieje taka zywica? Minely juz 4 godz i wydaje mi sie ze zywica ledwo zgestniala. Praca z poliestrami byla duzo "szybsza", stad moje pytanie. Tak to wyglada na chwile obecna.

Pozdrawiam
Lukasz

Wszystko zależy od temperatury w jakiej żywica żeluje , w temperaturze pokojowej po 24 godz. proces żelowania powinien się zakończyć ( forma jest twarda i sztywna ) .
Po tym czasie możesz śmiało obcinać formę z naddatków i zostawić na kopycie przez następne 48 godz. aby zakończyć proces sieciowania.
Profesjonalne formy z żywic epoksydowych są poddawane wygrzewaniu w temperaturze od 64 – 72 godz . ( zależy jaka żywica) Tobie wystarczy 72 godz . od czasu zakończenia laminowania formy
