Dzień dobry.

Mam nadzieję,że to właściwy dział forum. Chciałbym przedstawić budowę modelu statku badawczego o nazwie Edda Flora w skali 1:75. Model mam być w zamyśle RC.Nabyłem laminatowy kadłub z pokładem i plany (4 arkusze A0). Materiał na pokład to będzie HIPS 2mm wzmocniony od spodu spienionym PCV 6mm. Nadbudówki to będą frezowane części z HIPS'a różnej grubości.

Krótki opis techniczny:
Edda Flora została zaprojektowana do IMR i operacji geodezyjnych i rozpoczęła działalność w 2008 roku. Edda Flora okazała się bardzo wydajnym statkiem do IMR i operacji geodezyjnych. Ma zapis De-ice, z zakrytymi łodziami ratunkowymi, łodziami mafijnymi, strefą dziobu i hangaru. Obiekty noclegowe i biurowe Edda Flora mają bardzo wysoki standard, tworząc dobre środowisko pracy dla załogi i klientów z brzegu.

Specyfikacja statku:

Rok budowy: 2008
Projekt: statek bazowy IMR ST-254
Klasa: 1A1 ICE-C SF
LOA: 98,00m
LPP: 82,20m
Szerokość: 20,0
Zanurzenie: 8,00m
Zakwaterowanie: 70 osób
Żuraw morski: SWL 50Te @ 15m (100Te @ double fall) AHC
System ROV: 2 WROV, 1 OBSROV
Moduł obsługi modułu 30Te (MHS)

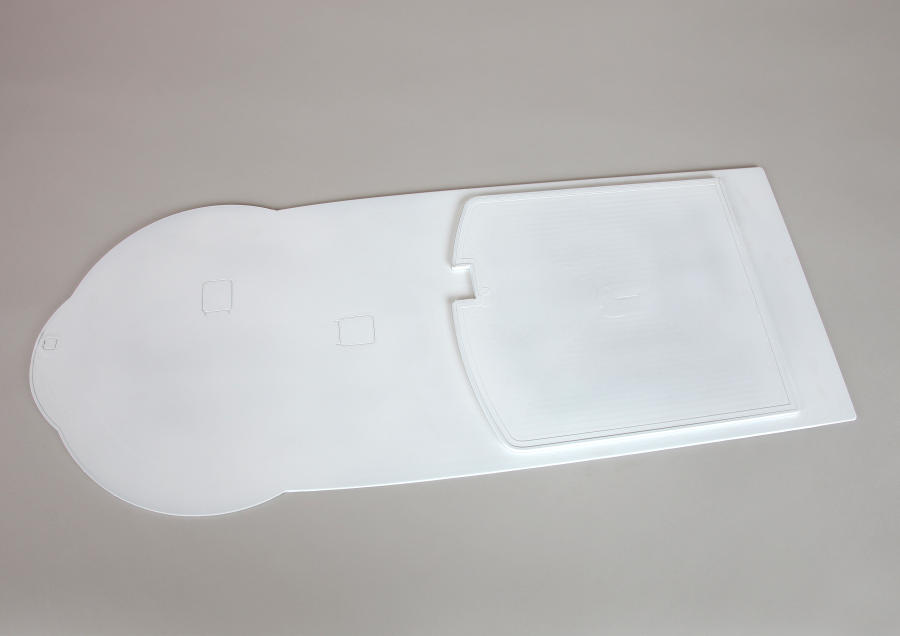

Kadłub z pokładami wygląda tak

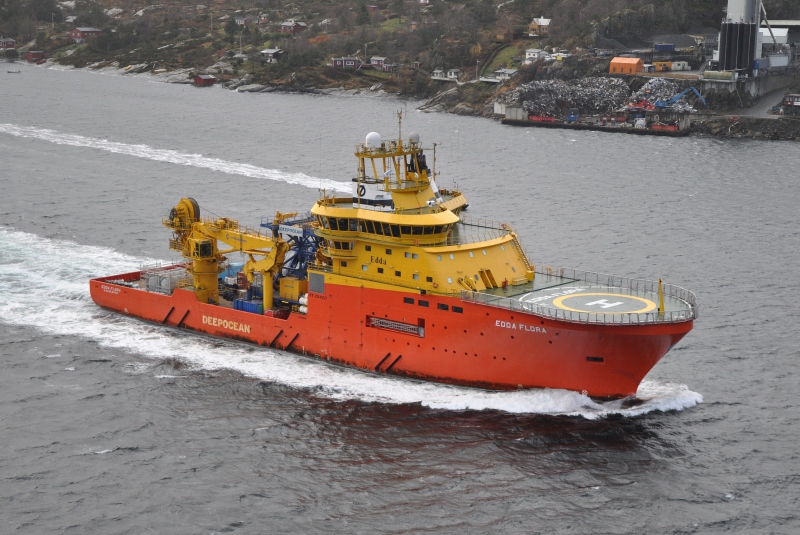

a rzeczywisty statek tak

a napęd to dwa pędniki jaki niżej

a aparatura sterująca Graupnera

Jakość ok ale w porównaniu z oryginałem należy wprowadzić drobne modyfikacje chociażby odcięcie laminatowych nadburć i wykonanie z HIPSA plus wsporniki.

ooo. Ciekawa łajba. Nietypowy napęd jak widzę - nie śrubowy. Ładne jaskrawe kolory i cywilna bez dział i torped . Duże to to chyba wyjdzie. Powodzenia w budowie. Kadłub jest to teraz TYLKO wyposażać. Wyposażenie też będzie RC? Widzę tylko dźwig.

Pozdawiam.

Małe uaktualnienie.
Jako że pogoda sprzyja pracom pylącym szlif kadłuba i elementów nadbudówki się odbył. Nawiercone bulaje i wycięte otwory w dnia pod studnie sonaru oraz moonpool. Wycięte i wklejone mocowania pędników (białe pierścienie). Wycięte ściany z oknami do sterówki.
Zeszlifowałem mocowania odbojnic bo wyglądały topornie z laminaty, wykonam z ceownika plastruct i gumowego profilu w kształcie D. Ocięte też nadburcia laminatowe - będą z hipsa cienkie i gładkie. Zostały to wycięcia otwory hangaru pojazdu ROV i łodzi burtowych ratunkowych oraz okna pomieszczeń mieszkalnych i oczywiście pod stery strumieniowe dziobowe - 3 sztuki.

Witam
Zapowiada się ciekawy model będę kibicował w budowie , a jak z planami są dobrze opracowane ?

Hej
Średnio. Sporo poprawek w stosunku do statku rzeczywistego ale to drobnostka. Są delikatne błędy ale po analizie zdjęcia oryginału łatwe do poprawki. Kilka dodatkowych otworów w kadłubie np. Kingstony które widać na zdjęciach oryginału a brak w modelu i kilka otworów wylotowych,itp. Analizy wyposażenia aż tak dogłębnie nie przeprowadziłem ale pewnie też coś tak jak zwykle do poprawki tuningu. Czas pokaże. Póki co muszę zlecić frezowanie ramek do okien różnej maści i wielkości.

Cześć.
Witamy na forum

Projekt zapowiada się ciekawie! Na pewno będę śledzić, szczególnie, że napędzany będzie poprzez Voith Schneider. Czy to są może jednostki Graupnera? Jestem strasznie ciekawy ich wydajności i żywotności, bo już jakiś czas chodzi za mną holownik napędzany przez VS.

P.S.
Zmień trochę specyfikację statku, bo jest to chyba bazowiec prac podwodnych, a nie okręt podwodny

Cześć Jakub.

Nie to nie Graupner. Nie mam bladego pojęcia jak się spisują itp. Są dwa typy pędników VSP a potrzeba do sterowania po 2 serwa na jeden pędnik.
Tak wyglądają na statku

Bardzo ciekawa jednostka, będę kibicował przy budowie.
A propos pędników V-S, wiele lat temu kolega zbudował model holownika Parat firmy Graupner z dwoma takimi pędnikami. Miałem okazję tym chwilę popływać - jest niesamowita manewrowość w każdym kierunku przy dowolnej prędkości.

Oby Futaba było i w tym przypadku.

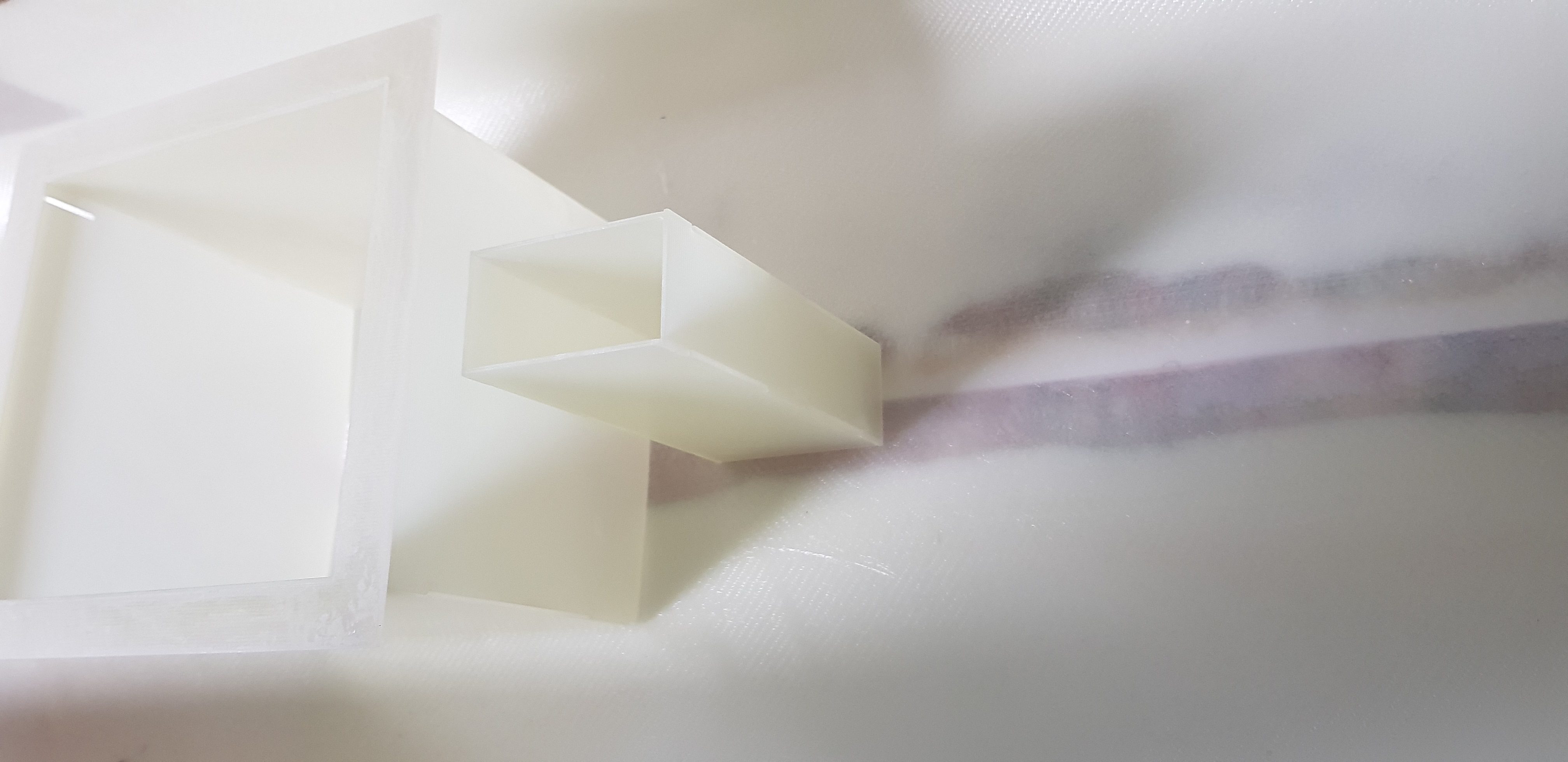

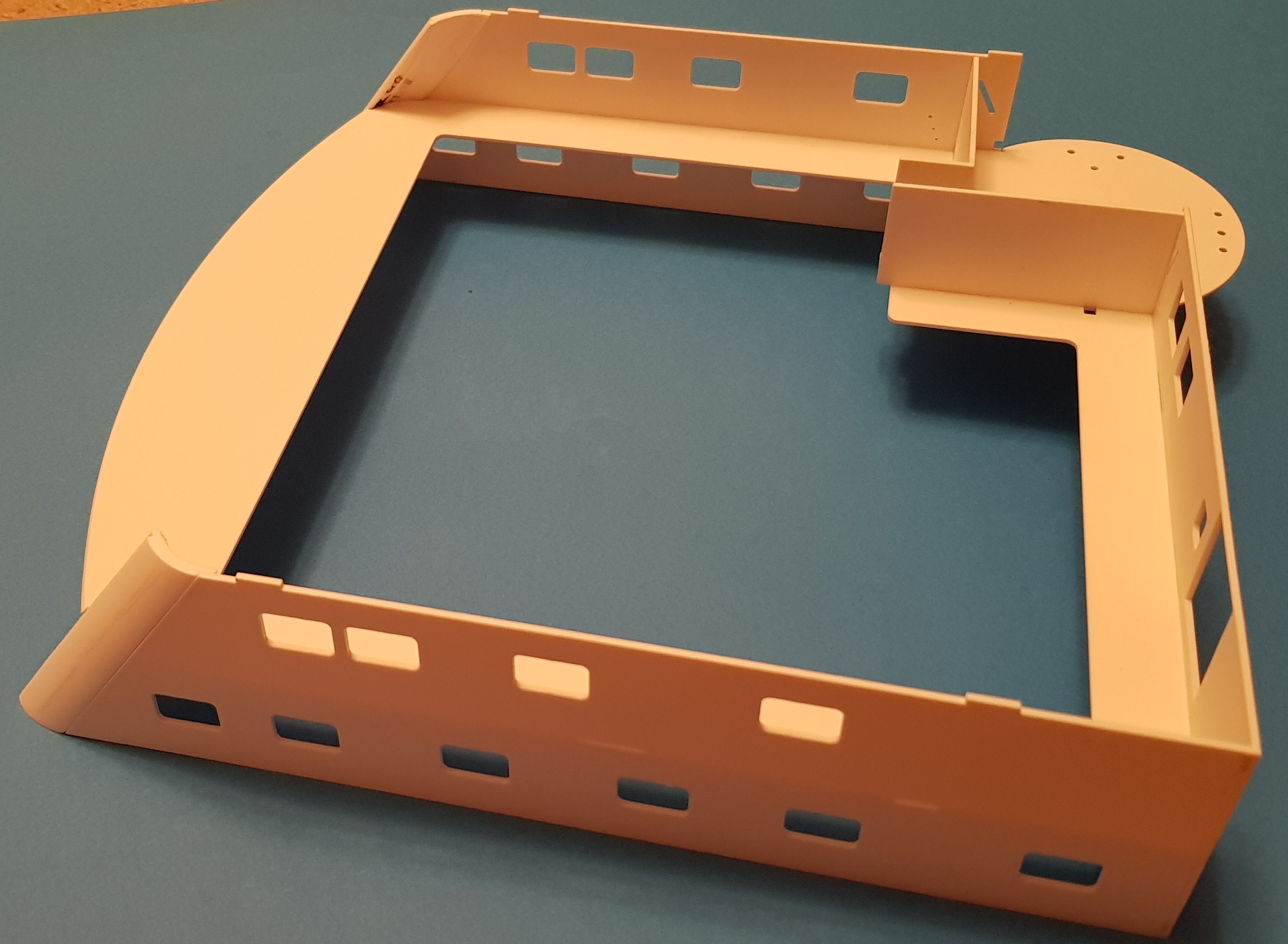

Dziękuje za kibicowanie. Doszły studnie moonpoolu i wysuwanego sonaru oraz dziura pod pionowy wysuwany ster strumieniowy i hangar pojazdu ROV. Podziałałem również przy dolnym poziomie nadbudówki.
Kilka fotek poniżej

Tak wygląda wysuwany ster strumieniowy bez dwóch serw i silnika napędowego.

Tak działa owy ster strumieniowy wysuwany spod kadłuba
