Witam
Jako, że rozpocząłem projekt statku dla początkujących, chciałbym w tym miejscu umieścić zdjęcia przedstawiające efekty mojej pracy. Ponieważ jest to już ..dziesiąta któraś relacja z budowy z tej jednostki więc rozumiem, że może u niektórych z Was wywołać co najmniej mdłości .

Na początku nakleiłem wydruki poszczególnych elementów na karton o grubości 2 mm pozyskany z pudełka po budach, które musiałem (!) odkupić od syna - trzymał w nim samochodziki. Elementy wycinane nożem segmentowym przy pomocy metalowego liniału.


Następnie całość została wstępnie złożona i przyłapana klejem CA, po korektach wizualnych elementy zostały sklejone tym samym klejem CA ale już na całej długości stykających się krawędzi. Na koniec wkleiłem w analogiczny sposób pokład.



Wszystkie elementy wycięte z grubego kartonu zostały ze sobą połączone i wyglądają jak na zdjęciach, drobne nierówności na wręgach zostały zeszlifowane papierem ściernym 150. Całość jest gotowa do dalszego oklejania elementami z kartonu o grubości 1 mm.



Wydruki poszczególnych elementów zostały przyklejone do kartonu klejem UHU, niby trzyma mocno i pewnie ale nie wiem czy to był dobry pomysł aby zostawić na wierzchu warstwę cienkiego papieru. Teraz trzyma się dobrze ale nie wiem jak zachowa się po naklejeniu deseczek.

--
Rafał Szynalski

Dżonka nigdy się nie nudzi.
Tym bardziej, że najczęściej każda jedna różni się od pozostałych.
A poza tym ładnie robiony model (a na taki się Twój zapowiada, patrząc po początkach) zawsze cieszy oczy.

Napisz tylko coś więcej o technikach, z jakich masz zamiar korzystać. Wiesz, czy listewki, czy fornir, jakie materiały i tak dalej.

Miłego modelowania.

ja osobiście przyklejam szablon, później wycinam i na końcu odrywam. Ale podczas przyklejania tez robię to tylko tak aby trzymał się do wycięcia wszystkich elementów... jeśli przykleiłeś dobrze i masz pewność że się nie zacznie odklejać to zostaw. jeśli masz wątpliwości to delikatnie zedrzyj szablon z góry i przeszlifuj papierem.

a póki co powodzenia jak napisał poprzednik Dżonka się nie nudzi... jest to model który każdy wykonuje inaczej... a nawet w relacjach dżonki można podpatrzeć jakieś ciekawe sposoby wykonania.

pozdrawiam, Arek

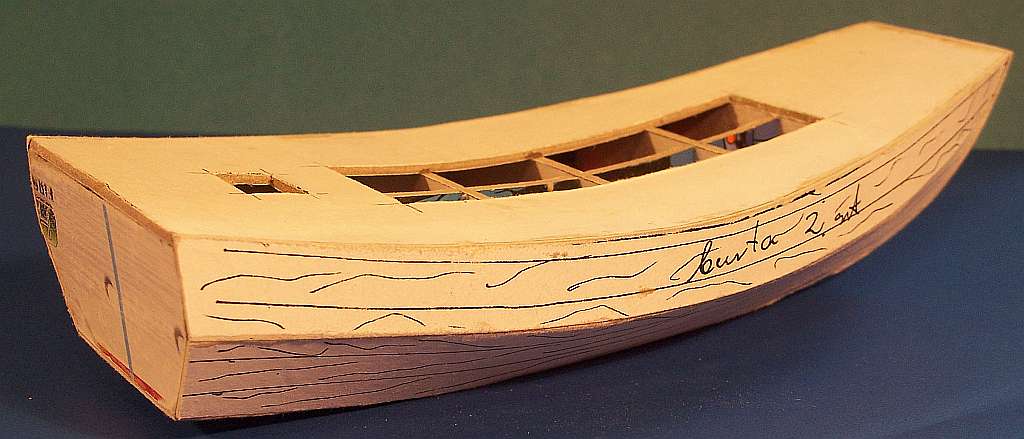

Model został oklejony elementami wyciętymi z kartonu o grubości 1 mm. Analogicznie jak poprzednio wydruki są przyklejone do kartonu klejem UHU na całej powierzchni, więc trzyma się mocno - tak przynajmniej mi się wydaje.

Poniżej kilka zdjęć oklejonego statku. Lewa burta, przy dziobie, nie wyszła najlepiej więc drobne szpary wypełniłem klejem. Ponieważ elementy burt, po wycięciu z tektury nie pasowały do poszycia skośnego więc musiałem je odpowiednio dociąć. Przy prawej burcie najpierw docinałem tak aby elementy spasować a następnie przykleiłem. Przy lewej burcie najpierw przykleiłem element sądząc, że uda się go później łatwo dociąć używając do tego krawędzi lewego poszycia - nic bardziej mylnego, wyszło gorzej niż przypuszczałem i stąd konieczność łatania dziur i nierówności klejem.

Wychodzi na to, że najlepiej jest najpierw dopasować element a później go przykleić niż najpierw przyklejać a później się z nim męczyć

Elementy burt, poszycia, dno oraz pokład zostały przyklejone klejem Omnipren Uniwersalny firmy Dragon. Nie żebym był jakimś szczególnym fanem tego kleju, po prostu miałem taki pod ręką, a ponieważ klej nie jest wodny i do tego daje elastyczną, i mocną spoinę - postanowiłem go użyć. Wspominany tu i ówdzie klej Patex Universal (czy Express?) muszę dopiero nabyć. Staram się nie używać wodnych klejów tam gdzie jest sporo papieru, żeby ten nie zaczął się odkształcać.

Rafał, tak trzymaj, bardzo fajny początek relacji.
Bez zbędnych zapowiedzi, wyraźne fotki, robione jak trzeba, miło się ogląda.

Oby tak dalej.
Brawo.

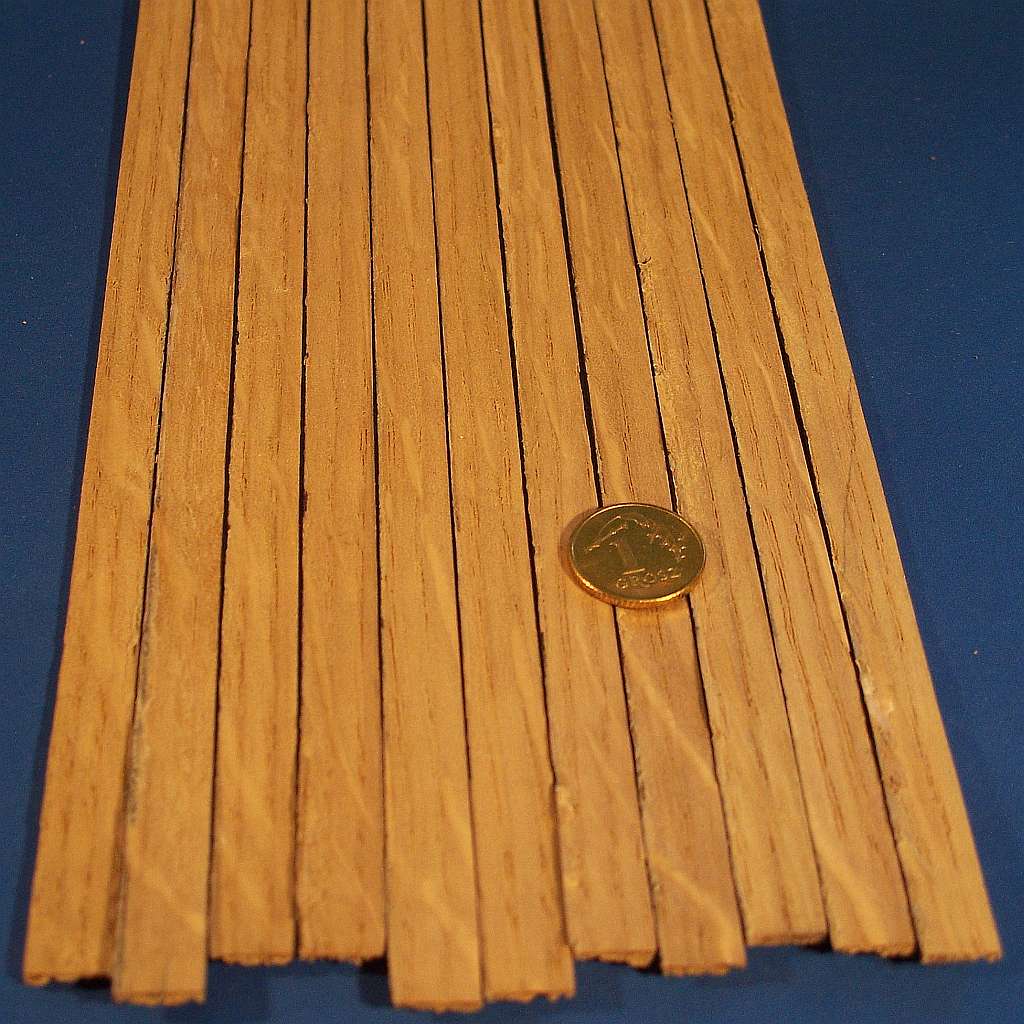

Poszycie modelu chciałem zrobić z forniru - jak nakazuje tradycja . Jednakowoż nie udało mi się go kupić, zmówiłem i czekam na dostawę. Znalazłem jednak kawałek płyty - obłóg - o grubości 1 mm i chcę z niego zrobić poszycie pokładu. Pociąłem go na deseczki o szerokości 8 mm. Nie wiem z jakiego drewna jest ten obłóg natomiast ciężko było go przyciąć na żądany wymiar, pewnie dlatego, że robiłem to nożykiem segmentowym. Sam materiał również zadania nie ułatwiał, łamał się i rozwarstwiał. Nie dysponuję opisywaną na forum szlifierko-frezarką, która, wydaje mi się, była by idealna do tego zadania. Jakieś inne sugestie co do cięcia tego typu płyt (o grubości 1-1,5-2 mm - bo o przycinaniu forniru 0,6 nożykiem olfa już czytałem).





Deseczki będą klejone bezpośrednio do modelu choć na początku chciałem zrobić jeszcze jeden pokład z kartonu 1 mm, do niego przykleić listewki a potem całość dopiero nakleić na statek. Doszedłem jednak do wniosku, że trudne będzie uzyskanie takiej krzywizny na wstępnie posklejanym pokładzie.

Aktualnie deseczki są zeszlifowane z góry aby pozbyć się porów jakie znajdują się w materiale. Chciałem również boczne krawędzie poczernić markerem ale ta operacja mi nie wyszła . Zakładam, że po położeniu pokładu będę musiał drobne szczeliny między deseczkami zaszpachlować mazią kleju i trocin z tego samego materiału co pokład.

Na dzisiaj to tyle. Pozdrawiam.

Rafał to dąb. Wstrzymaj się.
Daj na priv adres mailowy, to prześlę Ci (za free) fornir brzozowy, którego mam nadmiar.

Romek, na maila przesyłasz fornir? Z jakiej poczty korzystasz, że takie załączniki dopuszcza???

Sorry, nie mogłem sobie odmówić z rana

Jak zwał tak zwał,
ale załącznik już spakowany (niekoniecznie rar-em) i jutro wysyłam pocztą (niekoniecznie mailową).
