Mam nadzieję, że nie zanudzę kolegów informacjami o naktuzie od pana Krzysztofa Gerlacha.
Naktuz (z holenderskiego nachthuis = nocny dom), czyli drewniana szafka kompasowa, służył do ochrony kompasu i korektorów (magnesów korygujących) przed wpływami atmosferycznymi oraz do jego oświetlania.
Dawniej obok kompasu i lampy mieścił też deskę kursową, szpulę z liną logu i deszczułką, 28-sekundową klepsydrę do mierzenia prędkości żaglowca, aktualnie używane mapy.
Po raz pierwszy pojawił się w XV wieku.
Już w XVII wieku naktuz rozwinął się w drewnianą skrzynię, podzieloną na trzy przedziały. Na okrętach wojennych ten środkowy przeznaczano dla latarni, w każdym z bocznych stał jeden kompas (na statkach handlowych preferowano inną aranżację). Tę stronę przedziału środkowego, która zwrócona była w stronę steru, wykonywano z materiału nieprzezroczystego, aby nie oślepiać sternika bezpośrednim blaskiem światła. Każdy z kompasów znajdował się w swoim przedziale bardzo nisko, by sternik mógł łatwo widzieć je z góry, przez szkło szyb. Stosowano dwa kompasy, gdyż dzięki temu sternik mógł zawsze obserwować jeden, bez względu na to, po której stronie koła sterowego stał.
Ponieważ wiedziano, że obecność ferromagnetyku w pobliżu kompasu może spowodować odchyłki jego wskazań, w konstrukcji naktuza nie używano żelaznych gwoździ. Z drugiej strony nie w pełni zdawano sobie sprawę z podobnie niekorzystnego wpływu umieszczania dwóch kompasów tak blisko siebie. Powyżej kompasów naktuz miał szuflady ze wspomnianymi pomocami nawigacyjnymi. Nie znano elektrycznego oświetlenia, więc knot potrzebował powietrza do spalania – stąd czasami (nie zawsze) zaopatrywano tę część naktuza, która zawierała lampę, w dodatkową rurę wentylacyjną, oczywiście zamkniętą osłoną przeciwdeszczową.
Naktuz oczywiście zawsze stał w przód od koła sterowego, bowiem sternik przy kole patrzył na dziób, w kierunku posuwania się żaglowca, a nie za rufę. Chociaż w przypadku sztormu zdarzało się wyznaczanie osobnej osoby do odczytywania kursu, gdyż sternicy (kilku naraz) musieli się całkowicie skupić na trzymaniu koła, nie zmieniało to wzajemnej pozycji tych dwóch urządzeń.
Natomiast usytuowanie koła sterowego względem bezanmasztu nie było zawsze i na każdym okręcie takie samo, co rzecz jasna wpływało też na miejsce mocowania naktuza do pokładu. Początkowo, przy słabo jeszcze rozwiniętym mechanizmie sterowniczym, trzymano się blisko rufy, więc koło i naktuz były przeważnie za bezanmasztem.
Stopniowo, w miarę doskonalenia biegu sterociągów i innych detali, Brytyjczycy przesuwali koło i naktuz przed bezanmaszt, gdzie sternik miał nieporównanie lepsze warunki do pracy. Francuzi długo pozostali przy układzie starym. Dlatego dla drugiej połowy XVIII w. i całego okresu wojen napoleońskich charakterystycznym miejscem koła sterowego na okrętach angielskich było pole zaraz przed bezanmasztem, a na francuskich – zaraz w tył. Do tego stopnia, że Anglicy po zdobyciu żaglowca francuskiego, a przed wcieleniem go do swojej marynarki prawie zawsze przesuwali koło przed maszt. Oczywiście każda reguła musi mieć wyjątki, więc także na brytyjskich jednostkach epoki napoleońskiej, starych albo małych, o innym rozstawieniu masztów wzdłuż kadłuba, trafiało się koło sterowe za bezanmasztem. Pomimo że w polskiej literaturze „fachowej” można spotkać architektoniczne bredzenia o wyższości systemu francuskiego dzięki większej „harmonii ( Laughing ) ciągów pionowych i poziomych”, po wojnach napoleońskich także Francuzi uznali wyższość rozwiązania brytyjskiego i przeszli powszechnie na koła przed bezanmasztem. Powrót całego zespołu ostro na rufę (epoka kliprów) to już zupełnie inna para kaloszy, związana z kompletną zmianą mechanizmów sterujących i samych sterów.
Naktuzy na dawnych modelach. To jest zagadnienie samo w sobie, ponieważ z jakichś dziwnych względów, których możemy się tylko domyślać, dawni modelarze bardzo często (może nawet z reguły) pomijali je w ogóle.
Autor Krzysztof GerlachMalowanie naktuzówNie mając wzorów hiszpańskich interesuje mnie naktuz na HMS Victory, bo na nim możemy się wzorować. I teraz pytanie jak był pomalowany?

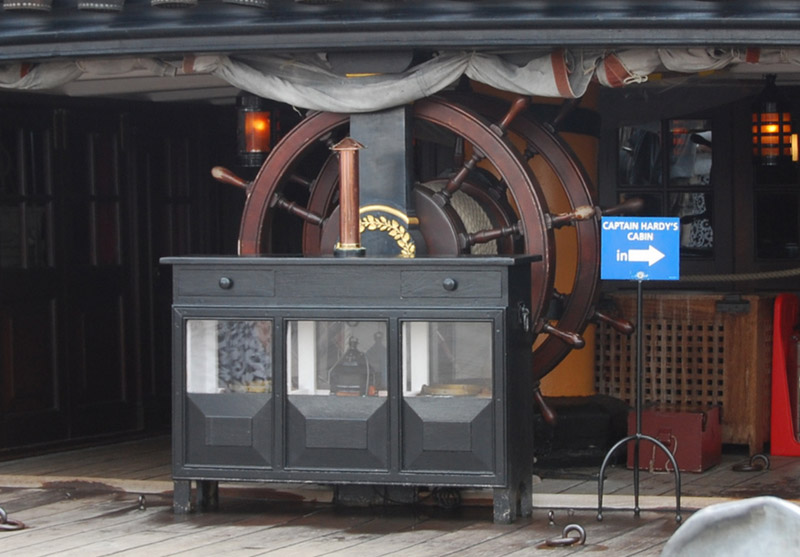

Opierając się na zdjęciach Okrętu-Muzeum w Portsmouth (który wg naukowców oddaje wizerunek z 1805 roku) dowiadujemy się, że naktuz miał kolor czerwony (1803?), brązowy i czarny

- (zapewne brak jeszcze wersji żółto-ochrowej lub oliwkowej zielonej - jak barka)
Krzysztof Gerlach napisał: Tutaj zupełnie nie mam dobrych wieści. Ani nie wiemy, jak pomalowana była szafka kompasowa na Victory około 1805 r., ani się tego najprawdopodobniej nigdy nie dowiemy. Nie istniały bowiem ŻADNE wskazówki regulaminowe odnośnie barwy tego elementu wyposażenia (jak zresztą zdecydowanej większości innych). Każda stocznia konserwowała go tym, co miała stosownego pod ręką – z reguły ochrą (żółtą lub czerwoną), smołą albo terpentyną. Dlatego najbardziej popularne barwy to zgaszona żółć, czerwień, czerń i brąz (przyciemniony kolor własny drewna). Oczywiście każdy dowódca okrętu mógł w każdym momencie zarządzić przemalowanie, jeśli miał na to własne pieniądze.
Dotyczyło to nie tylko byle naktuza, ale całego żaglowca!
74-działowiec Revenge, zwodowany w kwietniu 1805, bezpośrednio przed bitwą pod Trafalgarem pomalowano „w stylu Nelsona”. W styczniu 1806 jego nowy kapitan kazał wrócić do zwykłych pasów burtowych z żółtej ochry. Ale już w lutym 1806 następny dowódca zarządził ponowne przemalowanie w szachownicę Nelsona. Zatem okręt ten malowano i przemalowywano CZTEROKROTNIE w ciągu zaledwie około 11 miesięcy, wg możliwości i gustu stoczniowców, wg gustu admirała oraz wg gustu dwóch komandorów. A Pan chciałby znać dokładny kolor szafki kompasowej w 1805

!

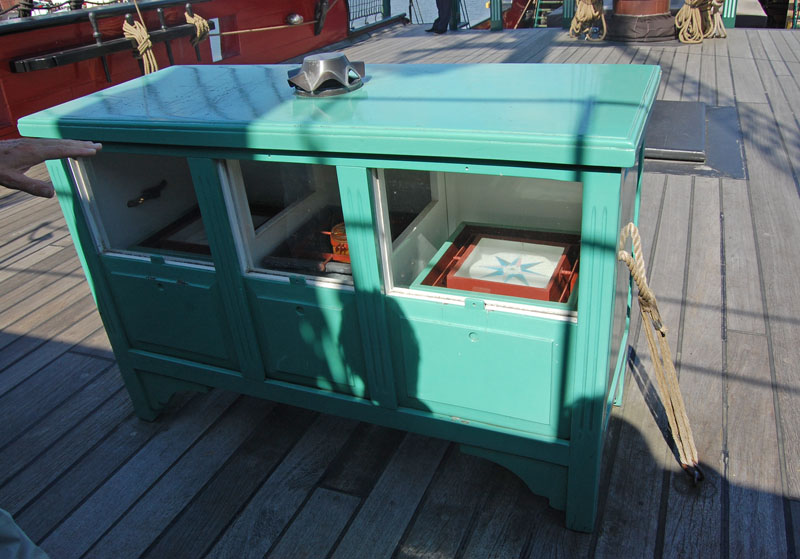

- naktuz z repliki statku Amsterdam, 1748 (VOC)
Zdobienia naktuzów.Problem polega na tym, że z epoki, w której rzeczywiście panowała moda na bardzo bogate zdobienie okrętów, czyli z baroku, nie mamy chyba żadnego dobrego wizerunku naktuza. Wspominałem już o awersji dawnych modelarzy do tego elementu wyposażenia, malarze też go ignorowali. Ponieważ był mocowany do pokładu tylko linkami, bardzo trudno o jakieś znaleziska z wraków. Znamy naktuzy z opisów technicznych, niekiedy bardzo dokładnych, ale zupełnie lekceważących kwestię dekoracji. Tym niemniej logika wskazuje, że kiedy obficie zdobiono na okręcie prawie każdy drobiazg, zapewne nie darowano tak bez reszty i szafkom kompasowym. Jednak naktuz pozyskany z wraku z XVI w. był nadzwyczaj prosty, bez ozdób. Nie ma niestety bezdyskusyjnego śladu po naktuzie z okrętu Wasa. Zu Mondfeld pisze, że być może należała do niego rama z maszkaronem, mała syrena i wizerunek starej kobiety ze skrzydłami. Na tej podstawie rekonstruuje całkiem sporą kępkę płaskorzeźb w środkowej partii tradycyjnego, trzyczęściowego naktuza, ale to oczywiście tylko hipoteza. Autentyczny rysunek z XVII w., przedstawiający przekrój wzdłużny przez liniowiec holenderski, pokazuje taki naktuz całkiem z boku i trudno się na nim dopatrzeć jakichś zdobień. Pełną odpowiedź dałby dopiero widok od czoła, którego nie zamieszczono.
Późniejsze szafki kompasowe są bezdyskusyjnie bardzo skromne – zarówno przedstawiony na obrazie małego okrętu brytyjskiego z 1756 r., jak w Leksykonie Falconera z 1769 r. To raczej w XIX w., z jego zamiłowaniem do elegancji, starano się rozbić dość ponurą monotonię prostych szafek, wprowadzając ozdobniejsze listwy na liniach podziału albo efektowniejsze kształty zamknięcia otworu czy przewodu wentylacyjnego, ale to wszystko.
Krzysztof Gerlach
