Witam.
Rozpocząłem budowę amerykańskiego szkunera SAPPHO.Piękny zaglowiec.
Wymiary szkunera:
L.O.A.: 42 m
L.W.L.: 36.40 m
Beam: 8.22 m
Draft: 3.90 m
Sail area: 1170 m2
Rating: 1957 sq. ft.- cubic feet
Mast height: 24.40 m
Boom: 24.70 m
Bowsprit: - reefed: 6.35 m – out: 13.22 m
Topmast: 13.38 m
Foremast: 23.60 m
Foretopmast: 12.15 m
Budowniczy:
Cornelius & Richard Poillon, rok. 1867
Właściciel:
William Douglas
Obrońca America's Cup z 1871r.
Linie teoretyczne kadłuba pozyskałem z książki "Lo Yacht", wydanej w 1971r przez Mursia (włoskie wydawnictwo). Mam jednak problemy z planami pokładu i ożaglowania.Pewnie nikt nie dysponuje nimi, ale może ktoś będzie wiedział gdzie będą w necie jakieś foto.Trochę już to przepatrzyłem, ale nie wszystko wiem.
Powiedzcie jeszcze prosze, gdzie można kupić:
jufersy, srednice od 4 do 10 mm
bloki drewniane wszelkiego kalibru.
Na posłanej fotce jest szkuner "Carrie E.Phillips" już skończony.
Na drugiej "Sappho
Na trzeciej powstajacy model.
Pozdrawiam
i przepraszam, że tak mało sie udzielam na forum
"Kapitansio"

w "American Fishing Schooners 1825-1935" Chapelle'a nie ma co prawda ani słowa o Sappho, ale jest na tyle dużo informcji o szczegółach takich jednostek, że na pewno coś znajdziesz. druga część książki, jakieś 300 stron, to omówienie rozwiązań z masą rysunków. skoro masz wymiary masztów i linie, to chyba masz wszystko. resztę wydedukujesz z pomocą tej książki.

Masz rację.Internet to kopalnia wiedzy.Inaczej musiałby sie pociąć...Dremelem ))
Nie wiem dlaczego w moim poście znalazła sie fotka "Carrie E.Phillips" (to ten z żaglami). To zdjecie mialo się znaleźć w mojej galerii. Czy umisz to przenieść we własciwe miejsce. Please...

"American Fishing Schooners 1825-1935" Chapelle'a - tego poszukuję za mniejsze pieniądze. Może być już nie nowa, wyczytane wszystko. Rysunki i fotki mnie interesują z tej książki. Jak ktoś widział , ktoś wie...może mi się przysłużyć. Napadło mnie z tymi szkunerami i się motam po internecie i muzeach. A tak w ogóle jest OK. Pozdrawiam wszystkich ogarniętych pasją tworzenia rzeczy niepowtarzlnych.

Witam.
Valkyrie II juz skończona.
Przy okazji informuję, że prace przy Sappho idą pełna parą. Teraz szkielet jest w trakcie poszywania listewkami. Równolegle wiązane są jufersy ( od Mirka, wspaniała robota), oraz wykonywane nadbudówki, zejsciówki i.t.p.
Pozdrawiam
"Kapitansio"

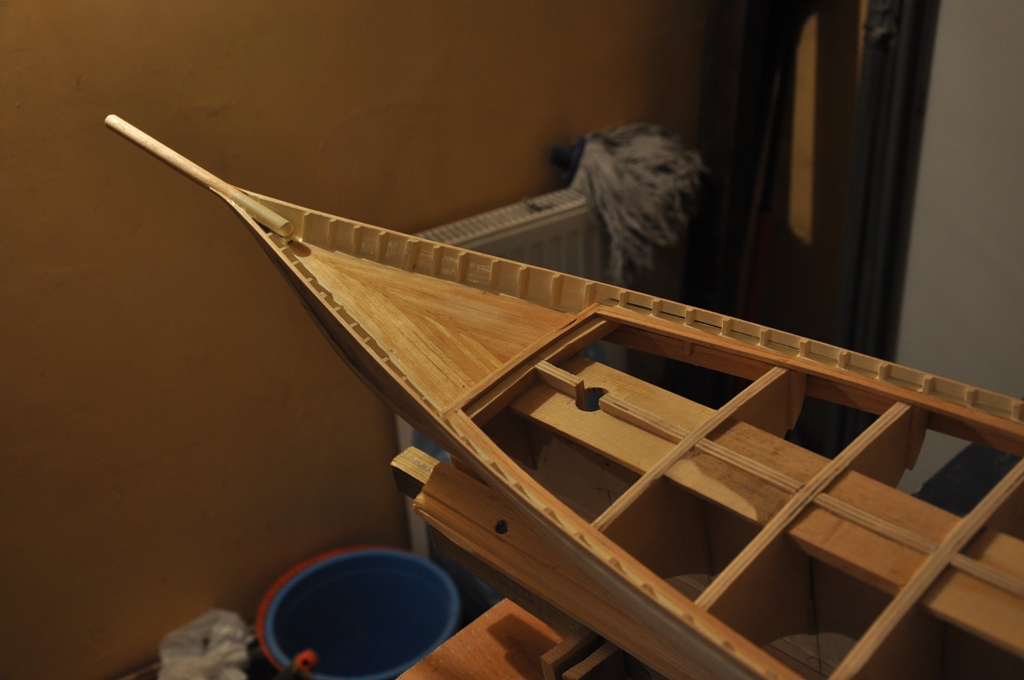

Dodam jeszcze dziób Sappho

Witam wszystkich zainteresowanych.

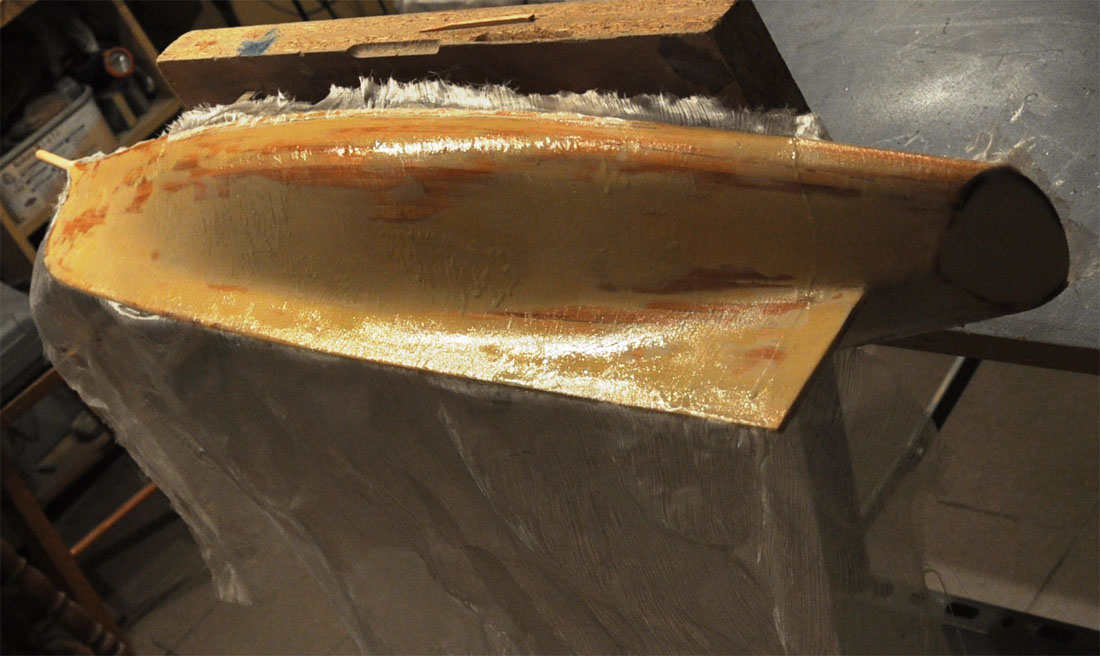

Nic nie umarło. Prace postępują dalej. Niestety, tylko w weekendy.Kadłub jest już pokryty listewkami, wyszpachlowany, a dzisiaj polożony został epoksyd i tkanina szklana 50g/m2. Stosuje taka metodę we wszystkich modelach, które są malowane na kolor i nie widać faktury drewna. Kadłub z czasem rozsycha się i pęka farba, co nie wygląda za ciekawie. Epoksyd+rowning zabezpiecza przed tym.
Na dowód posyłam (jak mi sie uda) pare fotek.
Pozdrawiam
"Kapitansio"

Jest to bardzo dobra i skuteczna metoda , dawniej stosowaliśmy ją do modeli pływających , ale takich tkanin nie mieliśmy

Mirku, mało mam czasu na pisanie, ale zapewniam, że twoje bloczki i jufersy będą zdobiły SAPPHO.
Pozdrawiam wszystkich czytaczy.
Kapitansio

Witam wszystkich zainteresowanych.
Dzisiaj, po 14 dniach dotarła do mnie książka "American Fishing Schooners 1825-1935" H.I.Chapelle'a.
Mam zajęcie na kilka tygodni, jak nie miesięcy. Z pierwszego podejścia już widzę, że te 160PLN nie pójdzie na marne. Parę szkunerów powstanie w oparciu o ta "knigę". Dziękuje za wskazówki Jerry_bee.
Mój "SAPPHO" już jest wykańczany pod pierwsze, podkładowe malowanie. Niektóre elementy pokładowe już są wykonane. Jak będę miał czas to porobię foty.
Pozdrawiam szkutników
"Kapitansio"
