Dzięki Radek.Ja kiedyś budowałem Złotą Łanie i znalazłem to forum, podobnie jak Ty, zapłakałem
Radek dużo czytaj, tu jest kopalnia wiedzy, podglądaj a Bounty pięknie Ci się zbuduje.

A teraz z innej beczki, kupiłem za dychę świetny album a że na razie nie mam co pokazać, to wrzucam zdjęcia żeby nie było tak pusto.





Artur dziękuję i pozdrawiam.

Reje.





Te kołeczki wypiłowałem na półokrągło żeby dobrze przylegały po przyklejeniu do rei.





Dulki do wioseł były z nagli które wymieniłem na zwykłe kołki.









Pozdrawiam Piotrek

W telegraficznym skrócie ładna czysta robota. O naglach już nie piszę, bo wiesz o co chodzi, żurawik zacny, baryłeczka śliczności.

Wiosła

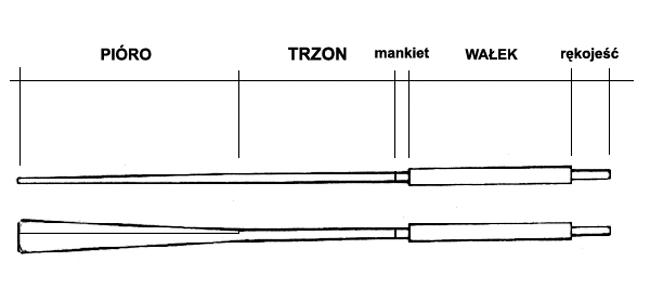

Mam wątpliwości czy wiosła nie powinny mieć wałka


dla zrównoważenia ciężaru długich wioseł, bo takie musiały być na dużych szalupach (launch)

dali pisze:...
A teraz z innej beczki, kupiłem za dychę świetny album
...

Książki oczywiście zazdraszczam.

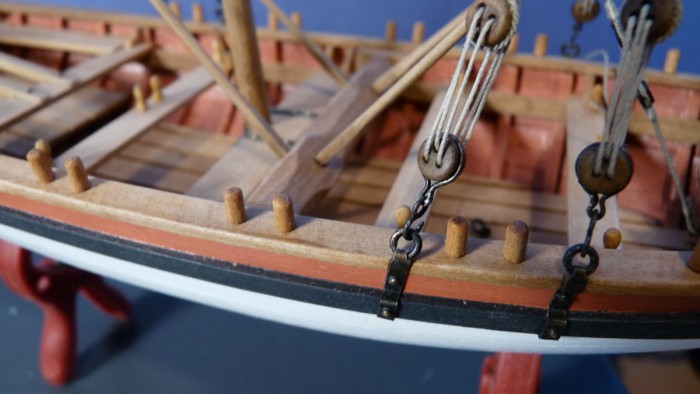

Jufersy


Niestety nieprawidłowo ułożyły ci się dolne jufersy (przynajmniej te na zdjęciu).

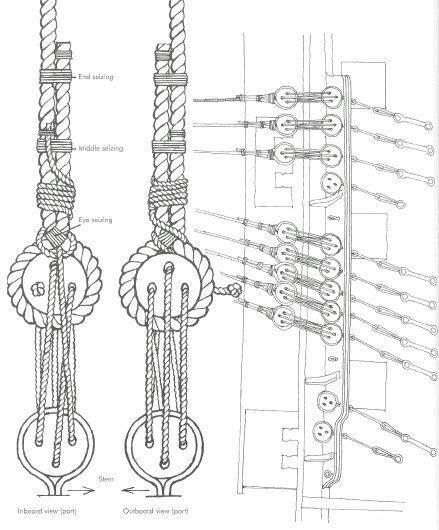

W górnym jufersie jest dobrze - środkowa kipa u góry, ale w dolnym powinna być na dole, jak na schemacie (szalupa, nie szalupa, zasada zasadą ).

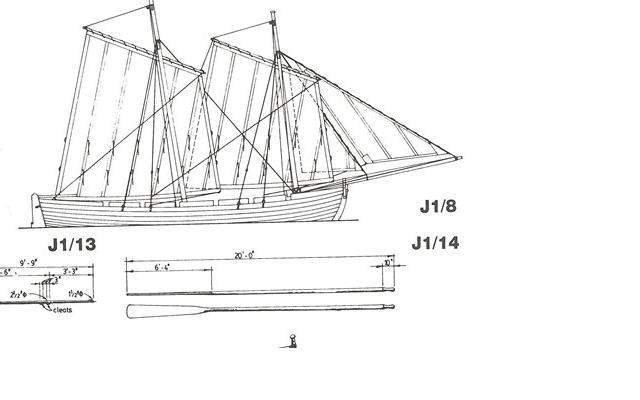

Wzór wiosła wziąłem z Anatomy of the Ship HMS Bounty, zgadzam się, że do długich wioseł powinna być przeciwwaga, ale zostanę przy rysunkach z Anatomy.



Myślałem o takim kompromisie żeby owinąć wiosło sznurkiem, widziałem gdzieś takie rozwiązanie, ale to raczej nie ma nic wspólnego z przeciwwagą a bardziej taki pomysł pozwala wiosłu utrzymać się w dulce.



Dzięki za zwrócenie uwagi, bo rzeczywiście te dwa jufersy źle przywiązałem i oczywiście już poprawiłem. Nagle zostawiam takie, jakie są, po owinięciu sznurkiem nie wyglądają najgorzej, właściwie to prawie ich nie widać.

Powiesiłem dwa żagle






Pozdrawiam Piotrek

Żagle




Do przytrzymania rei do masztu użyłem takiego rozwiązania jak widać na zdjęciach ( kausza przymocowana do fału ). Bardzo podobne rozwiązanie było na jednostkach brytyjskich po około 1775 roku.




Zamontowałem na rei podwójny blok, który służy do podciągania i opuszczania żagla. Nigdzie na szalupach tego rozwiązania nie widziałem, sam to wymyśliłem, może to opatentuję.










Pozdrawiam Piotrek

Pierwszy żagiel powieszony i przygotowany drugi.

Pozdrawiam Piotrek

Plan był taki żeby zbudować szalupę z wszystkimi elementami, potem ją rozebrać i postawić na śródokręciu Bounty, ale Wojtek Siberian napisał, cytuję.

„Proponuję jednakże nie kłaść tej szalupy na pokładzie, a zamocować ją na podstawie obok modelu. Oczywiście w pełnym rynsztunku.”

No i się posłuchałem Wojtka i okazało się, że nadal mi brakuje szalupy na śródokręciu Bounty, jesienią będę zmuszony budować drugą, ale już bez takielunku.

Relację z budowy szalupy uważam za zakończoną.



Pozdrawiam Piotrek

Świetna robota. Szalupa na pięć gwiazdek.
Tylko jej nie zasłaniaj przypadkiem tym większym modelem.
Gratuluję szalupy, a modelu okrętu pogratuluję nieco później.

Piękna szalupa, cieszy oczy!

pozdrawiam,
Rafał

Dziękuję, ale trochę za dużo dałeś mi tych gwiazdek Wojtek. Byłem w Oleśnicy i szalupa dostała 87,0 punktów, co dało brązowy medal.



Pozdrawiam Piotrek
