A moze to Ci sie przyda?
https://modelshipworld.com/topic/14689- ... tch-build/

Dzięki Tomku.
Fajne te przeróbki zestawu Hellera (są tam trzy relacje: ta Hellera/Tannerona na wizerunek Beraina, druga Hellera na Saint Philippe (1693) - sporo zdjęć z planów z monografii i trzecia Hellera na Royal Louis). Na tym portralu jest też sztandarowa budowa SR Michela Sauniera.

Wracam do moich balustrad balkonów.





Występy w środkowej części balkonów są nieco szersze niż będą w modelu docelowym.


Zwieńczenie (korona) i główna ozdoba.



Model spełnił swoje zadanie, mam wzór, mam wręgę 10A, ponadto udało mi się wyłapać kilka błędów w trakcie jego budowy.
No i przypomniałem sobie czemu nie przepadam za "papierzakami"

cdn.

Do kolejnego etapu przydatny byłby przyrząd do kreślenia linii na kadłubie. A konkretnie chciałem wyznaczyć nową linię cięcia, do uzyskania bryły modelu docelowego. Trochę nie chciało mi się marnować czasu na wykon ww. przyrządu, więc potrzebną mi linię wykonałem przy pomocy puszki i ołówka


Poszedłem za ciosem i odciąłem zbyteczną część. Do porównania z wręgą 10A, odrysowałem kształt poszytej krawędzi.


Mam już większość materiałów do modelu właściwego, nie mam najważniejszego na ten moment - możliwości do przystąpienia do "zabawy" z nowym modelem (z drewna), więc pobujam się jeszcze z tym papierzakiem.

cdn.

kontynuacja

Dokleiłem brakującą barierkę trzeciego balkonu i poszyłem bakburtę (czyli od rufy lewą stronę modelu).


Tym razem przećwiczyłem poprawny kształt listew poszycia (bez klinów jak z drugiej strony) w części dejwudu - czyli od obła część listew zwęża się ku rufie, a niżej odwrotnie.


Gdyby to było końcowe poszycie, to wprawne oko zauważy, że niestety nie jest ono poprawne, gdyż listwy powinny nachodzić na listwy pawęży, dlatego na pawęży narysowałem jak powinno być


cdn.

Porównując sekcję rufową Soleil Royal z sekcją Ambitieux, widać że jest większy. A tu jeszcze różnica w skalach - 1:70 do 1:59, jednym słowem SR dość spory był



Jednak mam zastrzeżenia do wysokości barierek - są mniej więcej równe. Myślę, że przy skali 1:70 wysokość barierek Soleil Royal powinna być co najmniej o 2 mm niższa, albo Ambitieux o 2,5 mm wyższa.
Sądzę, że na potrzeby zestawu została przeskalowana (powiększona) galeria rufowa (z bocznymi balkonami). Na planach St. Philippe, 1693 ta galeria jest znacznie mniejsza.




Życzę wszystkim ZDROWYCH ŚWIĄT.

Balkony burtowe bakburty

Tak samo jak poprzednio, wkleiłem platformy balkonów i elementy konstrukcyjne pod hełm i podporę dolnego balkonu.


I stało się, czego się obawiałem - zacząłem przykładać się do budowy bardziej niż zamierzałem. Mam model testowy, to testuje inne techniki modelarskie.
Z twardszej pianki zrobiłem elementy wypełnień, dopasowując kształtem do pustej przestrzeni. Sprawdzę czy uzyskam bardziej obły kształt niż z drugiej strony.



Jak widać, wyciąłem też ambrazury rufowe. Powinienem zająć się tym dużo wcześniej, jak miałem dostęp od środka.


cdn.

Wypełnienia - cd.






cdn.

kontynuacja

W górnej części chciałem przetestować inną technikę (zrobić kratownicę, dodając więcej wsporników pionowych i poziomych), ale zmieniłem zdanie.
Dołożyłem tylko nieco dłuższe wsporniki,

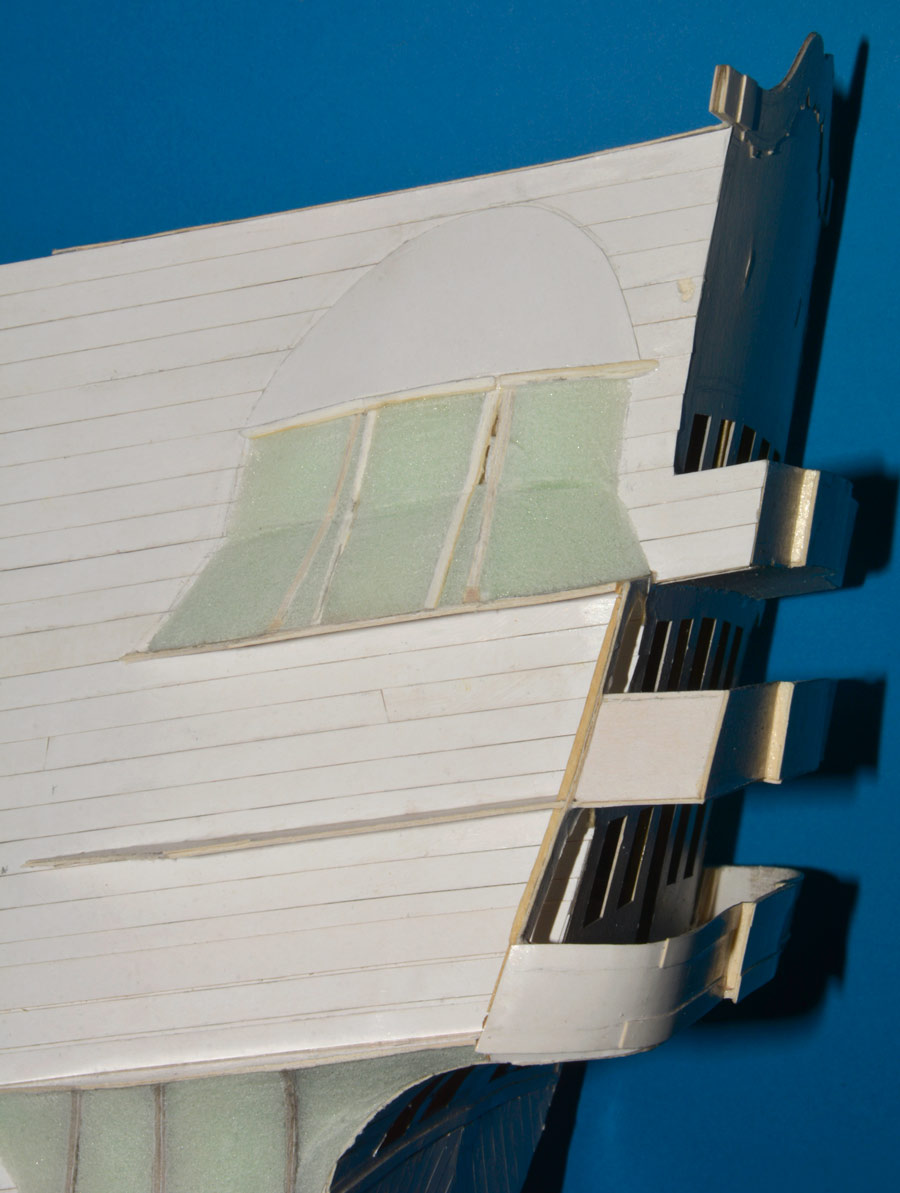

wkleiłem jednoelementowy "hełm" i kolejne wypełnienia z pianki.


Kształt z boku:




cdn.

Okleiłem element wspornika dolnego balkonu,



następnie hełm zadaszenia (powinien być z oknem).





cdn.

Kolejne prace przy tym "papierzaku" są po pierwsze zbyteczne, po drugie jakby konsekwencją niemożności przystąpienia do prac nad "modelem właściwym", po trzecie pcha mnie trochę ciekawość czy powstanie coś więcej niźli tylko wsad do śmietnika Na tym etapie jeszcze nie mam sprecyzowanej wizji tego "papierzaka", choć poznawszy prace Krisa Kuksi mógłby posłużyć jako punkt wyjściowy "rzeźby" w podobnym stylu.

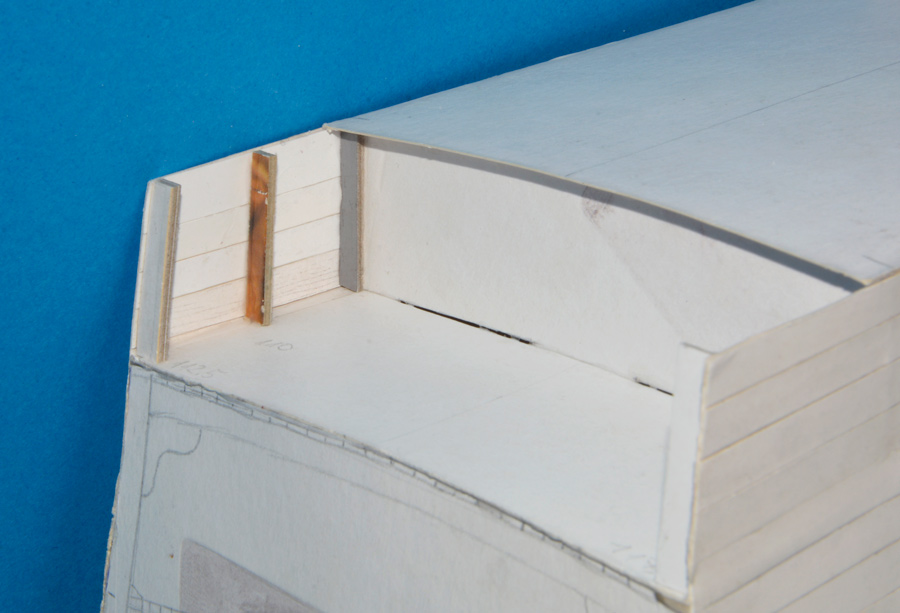

Wiotkie narożniki falszburt zaczęły mi się lekko niszczyć, więc je wzmocniłem.


Na hełmie wkleiłem listwy przyokienne i rozrysowałem układ elementów dekoracyjnych.


Jak widać pojawiła się również barierka środkowego balkonu.


cdn.
