Zeszyty 60, 61, 62 i 64
ŁODZIE OKRĘTOWE
W zeszytach od 60 do 64 będą elementy do budowy dwóch łodzi okrętowych. Niestety nie wiem które łodzie mają reprezentować, ale już wiemy z monografii Jean-Cloude Lemineura, że rozporządzenie z 1689 r. zezwalało na trzy łodzie na okrętach pierwszej rangi o masie powyżej 1500 ton:
chaloupe (ang. longboat),
grand canot (przetłumaczone w wersji ang. na barge) i
petit canot (przetłumaczone na cutter).
W kolekcjach (tej również) łodzie są uproszczone i różnią się jedynie wielkością.
Wymiary większej łodzi:
Długość całkowita ( z parapetem + stewa) bez steru -- 122 mm.
Szerokość parapetu w najszerszym miejscu - 37 mm
Wysokość rufy z parapetem bez kilu - 18 mm
Wymiary mniejszej łodzi:
Długość całkowita ( z parapetem + stewa) bez steru -- 105 mm.
Szerokość parapetu w najszerszym miejscu - 32 mm
Wysokość rufy z parapetem bez kilu - 16 mm
ZESZYT 61
W instrukcji zeszytu 61 jest błędna (pomijam nieprawidłowość samego poszywania) kolejność poszycia tzn. najpierw planki, a potem poszycie pawęży.
Żeby było poprawnie na tym etapie, to należałoby zrobić drugie poszycie
Powinno być odwrotnie, najpierw oklejamy pawęż, a dopiero potem poszycie.

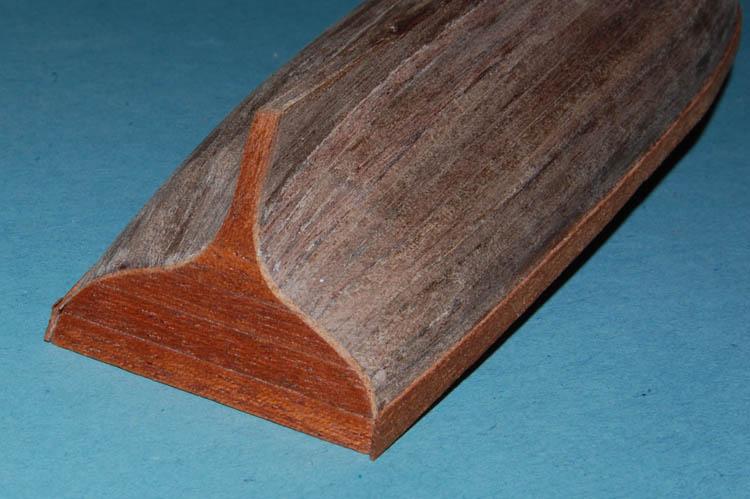

przykład poszycia dwuwarstwowego - pierwsze poszycie z orzecha, drugie z meranti
Przykłady pawęży szalup.
Przejdźmy do budowy wg instrukcji.
Wręgi w zestawie są zbyt toporne (jest ich za mało, są za szerokie i za grube). Jeżeli ktoś zdecyduje się na waloryzację, to na temat francuskich łodzi okrętowych jest na forum bardzo dużo informacji i przykładów ich wyglądu, będę sukcesywnie coś podrzucał.
WALORYZACJA
INFORMACJE WSTĘPNE
Przystępując do budowy własnych łodzi powinniśmy mieć plany, rysunki i wzory modeli. We wspomnianej monografii znajdziemy opisy, rysunki i plany wymienionych łodzi.
Największa z nich, CHALOUPE - szalupa, była używana do wielu zadań, w szczególności do transportu kotwic, zaopatrywania okrętu zwłaszcza w wodę podczas kampanii. Była również używana do holowania okrętu w razie potrzeby np. po utracie steru lub ściągania z mielizny. Także używana do przewozu oddziałów morskich.
Szalupa opisana przez Jean-Claude Lemineura, pod koniec XVII w. miała długość 36 stóp czyli ok. 11 m i według Jeana Boudriota ważyła około 8200 funtów. Liczyła do 20 wioślarzy. Wysokość burt w zależności od długości wynosiła 6 do 8 stóp (ok. 183 - 244 cm).
W skali 1:70 miałaby 157 mm
GRAND-CANOT - używana do lżejszych zadań była mniejsza i mierzyła 30 stóp (ok. 9 m 15 cm) - w skali 130 mm.
PETIT-CANOT - była identycznej budowy jak grand-canot, tylko najmniejsza, mierzyła 25 stóp i 6 cali (ok. 7 m 77 cm) - w skali 111 mm
Łodzie składowane były w luku na śródokręciu, jedna w drugiej, od największej do najmniejszej.
Z lewej strony autor zilustrował różnice w "kobyłce" (kołysce, podstawce) w części dziobowej i rufowej oraz rozłożenie podstaw/klinów zapasowych drzewc.
Dodatkowym źródłem może być monografia L'Ambitieux, w której jest mowa o dwóch łodziach:
Canot. A l'epoque les vaisseaux ne disposent que d'un seul canot, celui-ci a sept bancs.
Łódź. W tamtym czasie okręty miały tylko jedną łódź (canot), ta ma siedem ławek.
Chaloupe. Comporte onze bancs, retires lorsque le canot est place a l'interieur.
Szalupa. Posiada jedenaście ławek, zdejmowanych do umieszczeniu łodzi (canot) w środku.
Jak mamy wystarczające materiały, to decydujemy czy trzymamy się sztuki szkutniczej, korzystając z wymienionych (czyli w dużych łodziach robimy wręgi z kilku elementów):
Francuska canot z poczatków XVIII w., w typie ang. longboata
Francuska petit-canot z końca XVIII w. - przy niemal identycznym profilu jak w brytyjskiej pinasie, mocno odmienne linie wodnic, prawie takie same jak na większych łodziach. To tłumaczy brak zapału Francuzów do używania odrębnej nazwy "péniche"
czy jednak skorzystamy z dobrodziejstw uproszczenia (bo i tak można) i robimy wręgi z jednego lub dwóch elementów.
Artesien
W dziale FRANCUSKIE ŁODZIE OKRĘTOWE zgromadziłem przykłady modeli francuskich łodzi oraz łodzie z repliki HERMION - można zobaczyć jak to wygląda od środka, ale należy pamiętać, że w większości są to przykłady łodzi późniejszych.
WALORYZACJA
Na angielskim forum DeAgostini mieliśmy przykład waloryzacji, gdzie po zrobieniu kadłuba wg instrukcji, modelarz usuwał wręgi Dremelem i wklejał większą ilość węższych i cieńszych listewek (wręgów).
http://forum.model-space....?g=posts&t=1031 - już niestety zniknęło
Przy usuwaniu wręgów można uszkodzić skorupę, więc zaproponuję inne wykonanie, mianowicie na podstawie wręgów z zestawu zrobić kopyto.
Jak zrobić łódź na kopycie pokazywał np. na Kodze Zbyszek:
http://www.koga.net.pl/mo...wy-szalupy.html
Do wykonania kopyta i skorupy możemy też wykorzystać deskę montażową z wręgami z kolekcji.
Ja zrobiłbym to w ten sposób:
Po sklejeniu kopyta (wręgi + deska) i zeskosowaniu wręgów, okleić kopyto taśmą klejącą (izolacja przed klejem). Uformowane do kształtu nowe, cieńsze wręgi przykleić końcówkami do wręgów (kopyta). Potem okleić listwami poszycie (jak w kolekcji lub jak ja pokazałem). Po wyschnięciu odciąć wręgi na krawędzi burty, następnie wkleić w skorupę kolejne wręgi.
Tyle teorii, a praktykę można zobaczyć w moich relacjach z budowy szalupy (szalup) do Santisima Trinidad
Szalupa1
https://www.koga.net.pl/forum/7/34233.html?p=42009#p42009
Szalupa2
https://www.koga.net.pl/forum/7/34233.html?p=44716#p44716
i Victory
http://santisimatrinidad....php?p=2084#2084
Kopyto jak widać, można wykorzystać do kilku łodzi (np. druga jako osobny model z ożaglowaniem lub z wiosłami + figurki wioślarzy).
Polecam cykl p. Krzysztofa Gerlacha:
» DAWNE ŁODZIE OKRĘTOWE
http://santisimatrinidad....php?p=1262#1262
oraz
» Łodzie okrętowe / Łodzie ST / Łodzie HMS Victory
http://santisimatrinidad.jun.pl/viewforum.php?f=41
» SZALUPA
http://santisimatrinidad....topic.php?t=151
W instrukcji jest mowa o lekkim postarzaniu poszycia. Co oni wiedzą o postarzaniu
Ten to postarza. Relację znajdziemy pod linkami
https://modelshipworld.com/topic/21006-santisima-trinidad-by-lfnokia-occre-190/
https://shipsofscale.com/sosforums/threads/santisima-trinidad.4067/
_____________________________________________________________________________________
[Le Soleil Royal] CHALOUPE / Jak zrobić
CHALOUPE
Największą łodzią transportową na dużych jednostkach była szalupa (fr. chaloupe), więc decydując się na waloryzację możemy się na niej wzorować.
3D
Przytoczę opis p. Krzysztofa z portalu FOW:
W postaci "chaloup” czy "grande chaloupe” nazwa ta była przez Francuzów używana w odniesieniu do wykorzystywanych na okrętach łodzi odpowiadających angielskim „longboat” i "launch", chociaż – jak pokazałem wcześniej – z częstym brakiem konsekwencji. Zwykle z dwoma wioślarzami na każdej ławce (w sumie 18-20 wioseł), szeroka, bardzo silnie zbudowana. Pochylona rufa pawężowa, dość płaskie denniki. W XVII i XVIII wieku istniały także wielkie wersje z pokładem lub częściowym pokładem, zwane „Chaloupe pontée” albo „Double chaloupe”. Duże szalupy używane w XVI wieku u dalekich wybrzeży przez odkrywców, korsarzy i piratów, były przewożone na żaglowcach, ale z uwagi rozmiary transportowano je w postaci rozebranej, w ładowniach – te zwano „chaloupes en fagot” (dosłownie: w pęku). Z kolei odmiany tak wyspecjalizowane w operowaniu kotwicami, że wyposażone w specjalnie szyby (studnie) dla liny kotwicznej, nosiły miano „chaloupes a puit”.
Najlepszym wzorem do waloryzacji są rysunki 1 i 2 oraz model z tutorialu poniżej.
Zwracam uwagę na pionowe podpory ławek, brak tu jednak poziomych podpór pod stopy wioślarzy
ławka z jarzmem fokmasztu była demontowalna
Na kolejnych rysunkach widać brakujące podpory pod stopy.
Z monografii LA CHALOUPE DES VAISSEAUX de 1680-1780 Jean-Claude Lemineura
Jak porównamy planiki i niektóre modele zobaczymy kilka różnic, m.in. bakista - pokładzik dziobowy - może być pełny z otworem na fokmaszt lub w formie stałej lub demontowalnej ławki z jarzmem (widzimy na rysunkach). Tu nie potrafię rozstrzygnąć, która wersja będzie odpowiedniejsza dla epoki Soleil Royal.
Zanim dojdziemy do tego etapu, możemy wykonać skorupę i kilka dalszych prac. Jeżeli jednoznacznie nie rozstrzygniemy tego problemu, to każdy sam zdecyduje którą opcję wybierze.
Są też różnice w elemencie windy rufowej. W nowszych nieco ewoluowała.
Wg mnie krążek windy można wzorować na pierwszym rysunku i tutorialu poniżej.
ster jest dłuższy niż w kolekcji, żeby rumpel był nad windą
Na kopycie (oklejonym separatorem) największej łodzi robimy skorupę kadłuba. Oklejamy najpierw pawęż, potem robimy poszycie (wg zasad lub uproszczone, zależy od naszych chęci lub umiejętności). Wklejamy stewy, kil, ozdobne (profilowane) listwy burtowe lub/oraz odbojnice. Zilustruję budową szalupy z Royal Louis (z neta).
Po odseparowaniu we wnętrzu wklejamy ożebrowanie (dokładne wg wzorów i zasad lub uproszczone), ławki sternika (można z bakistami), pokładzik dziobowy, podłużniki, wewnętrzne wzmocnienia burtowe i greting,
następnie pozostałe elementy wnętrza szalupy, wzmocnienia dulek, cztery pachoły, krążki na dziobie i rufie, ławki wioślarzy, z jarzmami masztów, gniazda masztów, ster z okuciami i okucia wystrzałów.
Dalej wiosła, maszty, gafle, wystrzały, żagle, takielunek, kotwicę i trap. To tak w skrócie.
szalupa z mniejszej jednostki l'Artesien
_________________________________________________________________________
OŻAGLOWANIE SZALUPY
Łodzie można umieścić jak to zostało już pokazane, jedna w drugą w luku na śródokręciu, ale można pokusić się o "uzbrojenie" jednej z nich (lub dodatkowej) w maszty, żagle i otaklowanie, eksponowanej obok modelu w gablocie.
Dawno temu znalazłem ilustrację z ożaglowaniem trójmasztowej francuskiej chaloupe:
Trzy maszty, dwa z ożaglowaniem lugrowym, bezan z łacińskim i wystrzałem, bukszpryt i fok
W monografii LA CHALOUPE DES VAISSEAUX de 1680-1780 Jean-Claude Lemineura znajdziemy kilka dalszych rysunków, pokazujących inne typy ożaglowania szalup
1) dwumasztowe rejowe; 2) rozprzowe z bukszprytem i sztakslem,
3) trzymasztowe lugrowe z bukszprytem i wystrzałem, na bezanie rozprzowe; 4) dwumasztowe łacińskie;
schemat otaklowania - drzewce, żagle i olinowanie
i innych przydatnych w waloryzacji.
Jeszcze rysunek stron z akcesoriami - wiosła (1), maszty (2-6), flagi i bandery (7-16), okucia (18-39), bosak (40), kotwica (41), lina odbojowa (42), trap (43), falkonety (45, 46), czerpak (47).
ZESZYT 62
Znów rozczarowuje tym razem spasowanie elementu "pokładziku" dziobowego (w instrukcji jakoś jest dobrze).
Jeżeli robicie łodzie wg instrukcji lub waloryzujecie, ale z tym pokładzikiem,
sugerowałbym zmienić kolejność, najpierw okleić ściankę grodzi (bakisty), a potem pokładzik. Tak jak na zdjęciach poniżej. Zapewne w naszych szalupach ze względu na wielkość, nie da rady zrobić drzwiczek
w drugim przykładzie poszycie jest w poprzek, czemu inaczej, nie wiem.
Jak już pisałem zamiast pokładziku (bakisty) może być deska z jarzmem masztu - ruchoma (pamiętacie rysunek) lub stała jak poniżej.
I jeszcze przykład węzłówki ławki wioślarza
Również zmieniłbym "podłogę" (greting, poszycie dna) z tych trzech listew na pełne poszycie jak na prezentowanych już przykładach.
_________________
ZESZYT 64
STER i RUMPEL
Przejrzałem zachodnie instrukcje i "trochę" rozczarowuje ster i rumpel. Ster jest chyba klejony do pawęży - brak okuć zawiasów steru, a rumpel jest przeskalowany, toporny. Zacytuję moje zdanie wyrażone w innej kolekcji "...(strasznie przeskalowany, bardziej przypomina dyszel wozu niż rumpel z epoki). Oczywiście, komu to nie przeszkadza to nie ma sprawy. ..." i dalej: Ja jednak zaproponowałbym inne rozwiązania. Rumpel można zrobić z drutu mosiężnego np. ø = 0,6 mm (lub coś koło tego albo długiej szpilki wyprofilowanej jak na przykładach francuskich łodzi) i wygląda to tak
(szczegóły TUTAJ) Rumpel z drewna lub forniru.
Szczegóły wykonania TUTAJ
Okucia to blacha z puszek - paski szer. ok. 0,9 mm; bolce - szpilki ø = 0,6 mm;
Może kogoś zainspiruje do własnej metody wykonania i ją przedstawi. Zapraszam
_________________
GRETING, ŁAWKI i DULKI
|
|||||
_________________
|
Z łodziami w instrukcjach spotkamy się jeszcze 3 razy.
Jak również z zeszytu 65, gdzie jest temat zilustrowany przykładami łódź w łodzi. W sprawie składowania łodzi (jedna w drugiej czy na takich wspornikach jak w kolekcji) zapytałem pana Krzysztofa, który rzucił nieco światła i może przekona tych jeszcze wahających się
|
|
_________________ Pozdrawiam Karol |
WIOSŁA
Szalupa (fr. chaloupe) 36 stopowa (ok. 11 m) w skali 1:70 ma długość 157 mm . Wymiary w poradniku są do tej łodzi, jeżeli zechcecie robić wiosła do mniejszych łodzi (grand canot i petit canot) wiosła trzeba odpowiednio skrócić.
Z uwagi na swoje wymiary dziewięciometrowa łódź, np. szalupa z ośmioma rzędami wioślarzy, wymagała wioseł o długości około pięciu metrów.
|
|
_________________ Pozdrawiam Karol |
Żeby nie było, że mam monopol na wykon, zobaczcie też jak wiosła (i nie tylko) robi Piotrek
https://www.koga.net.pl/forum/7/46652.html?p=80468#p80468
Jeżeli zechcecie robić pozostałe z listy elementy wyposażenia to znajdziecie je również w relacji Piotra np. kotwiczka
https://www.koga.net.pl/forum/7/46652.html?p=80546#p80546
czy bosak (tylko wybierzcie ten poprawny )
https://www.koga.net.pl/forum/7/46652.html?p=80525#p80525
_________________
Pozdrawiam
Karol
