Pomoc w ustawieniu śruby napędowej

[artur]

Witam, proszę o pomoc w ustawieniu łopatek, bo się sam pogubiłem z rysunkiem na planach, przedstawiam kilka zamieszczonych zdjęć.

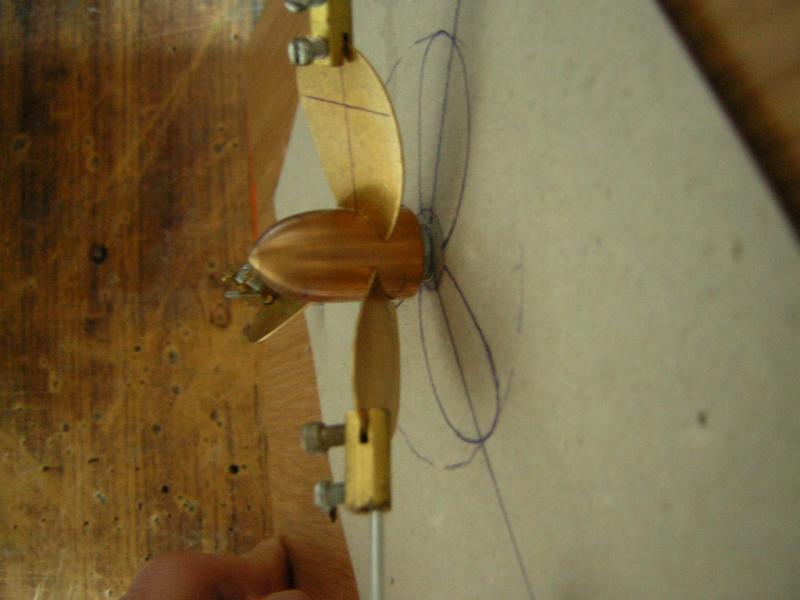

zdjęcie przedstawia ułożenie łopatek

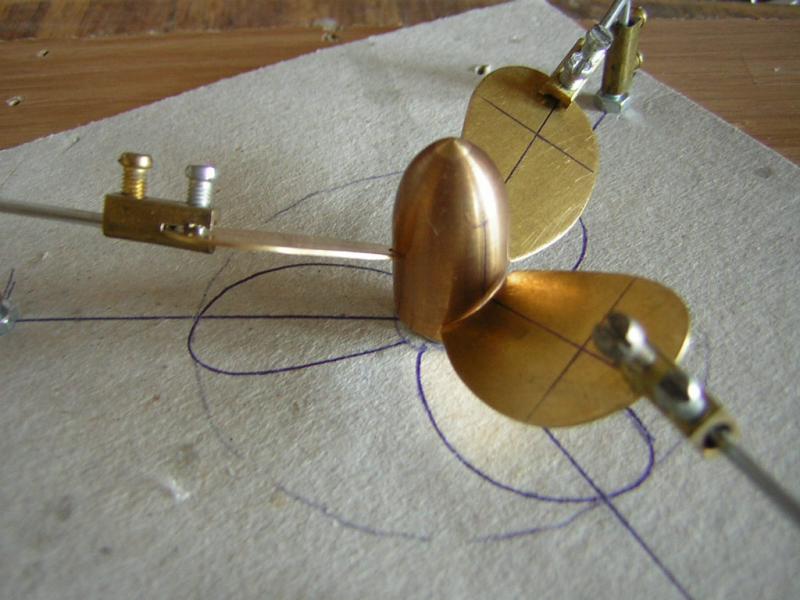

przedstawia ułożenie łopatek

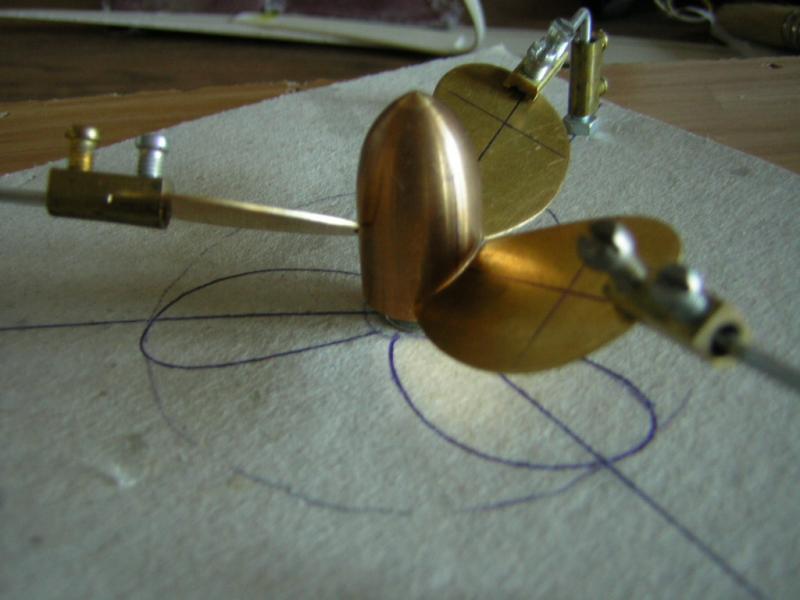

przedstawia ułożenie łopatek z pozycji boku

przedstawia ułożenie łopatek inaczej niż na planie

przedstawia ułożenie łopatek tak jak na planie, albo ja się mylę.

przedstawia ułożenie łopatek tak samo jak na planie, albo ja się mylę

przedstawia ułożenie łopatek rysunek z planu

[Slawek Kromer]

witam:) :) :)
śruba na pierwszej fotce jest ustawiona prawidłowo ale na 5 i 6 powinno być odwrotnie wystarczy przestawić łopatki o 180 stopni Bardziej płaska strona od strony stożka dla pewności zobacz relacje z budowy orp Górnik pływadło RC
pozdrawiam sławek

[artur]

Witam :) Sławku dzięki za pomoc pozdrawiam Artur

[Budrys]

Może to szczegół ale płaszczyzna łopaty nie jest nachylona pod stałym kątem względem płaszczyzny prostopadłej do osi wału, na całej swojej długości. Przy osi kąt ten jest większy, im dalej mniejszy. Podobnie jak i grubość (przekroju). To tylko tak na marginesie.;)
