Anchor Stock Planking - dł. 6000 mm x 240 mm (3000 >|< 3000mm) x (120 >|< 120mm)
Top and Butt Planking - dł. 6000 mm x 240 mm (4500 >|< 1500mm) x (120 >|< 120mm)

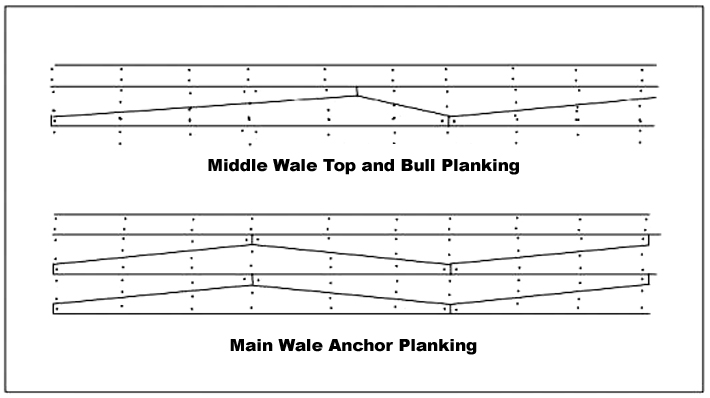

Trudno mi było to zweryfikować z rysunkami w Anatomy of ... , gdyż jej nie posiadam, a na kiepskiej jakości ilustracjach mogę się raczej domyślać niż coś dojrzeć. Dopiero na ilustracji poniżej widać, że na Victory były dwa rodzaje tych planek:
Top and Butt Planking na dolnej odbojnicy (Lower Wale), w czterech rzędach plus piąta prosta najwyższa listwa odbojowa.
Anchor Stock Planking na środkowym pasie (Middle Wale), w dwóch rzędach plus trzecia prosta najwyższa listwa odbojowa.
Na górnej odbojnicy (Upper Wale) trzy rzędy prostych listew odbojowych.

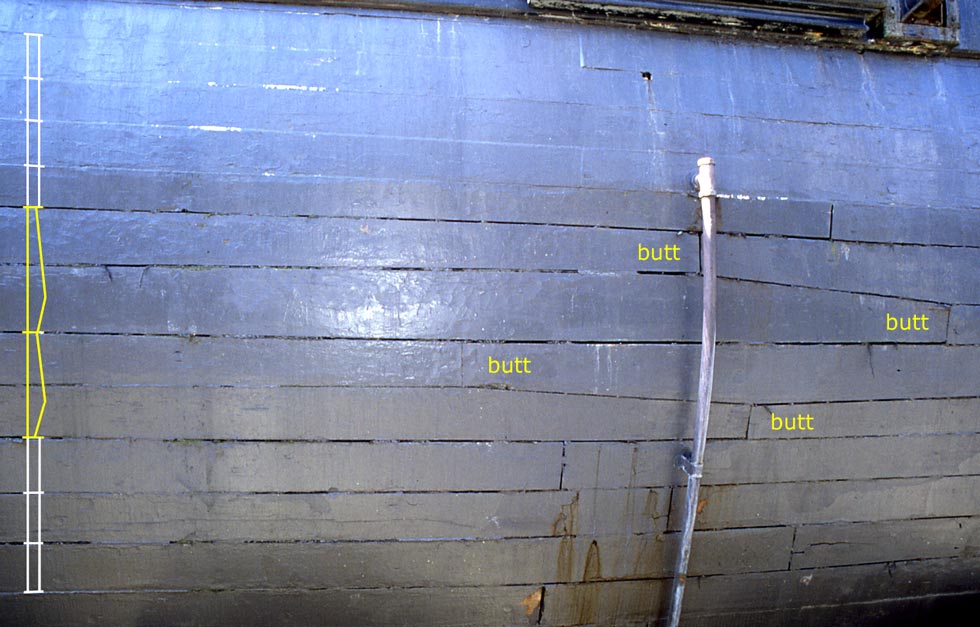

Na niemieckim portalu http://www.hmsvictory.de jest fotka z lat 90.
Top and Butt Planking
http://www.hmsvictory.de/web/index.phtm ... ea5c3a6ef2
- Top and butt planks as part of the outside planking of HMS VICTORY
która potwierdza, że na Victory były takie odbojnice (przynajmniej w latach 90.), ale w nieco innym układzie jak na pierwszej ilustracji,
a i wymiary z tej stronki też nieco inne niż u Mondfelda.

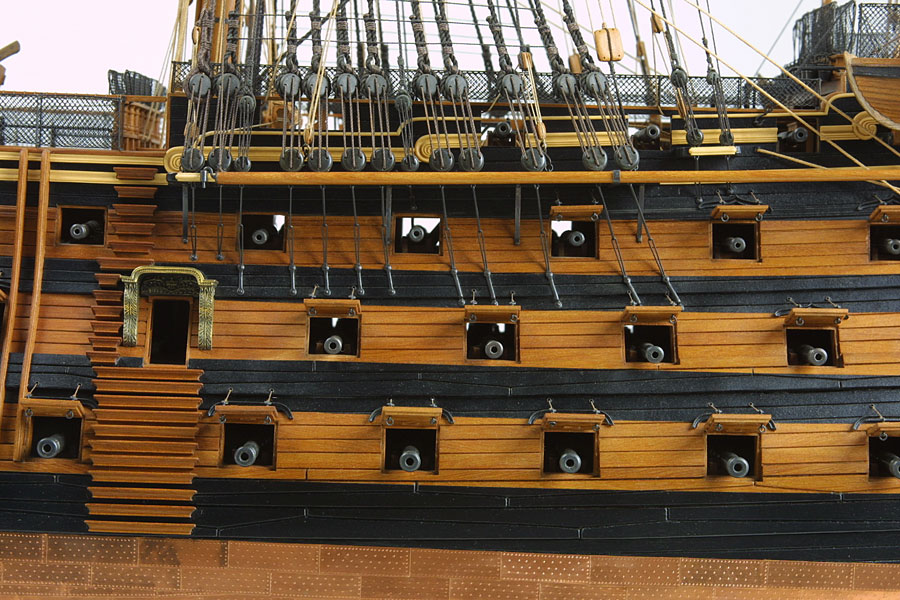

W necie można znaleźć wiele różnych kombinacji, np. świetny model Yepura,
który w obu rzędach odbojnic ma Top and Butt Planking.
Czy w przypomnianej ostatnio przez Leszka relacji z budowy Victory, gdzie listwy są dokładnie odwrotnie.
http://modelshipbuilder.com/e107_plugin ... #post_1722
Mam pytanie, czy macie info jakie były wymiary (długość, szer., grubość) tych listew odbojowych i jaki był układ gwoździowania?
- Czerwony czy zielony?
