Poszukujeę pomocy

[okobroda]

Hej
Pisałem już na forum o tym, że przygotowuję się do wykonania modelu.
Teraz mam problem typu
Mam plany modelarskie w skali 1:100, powiększyłem je do planów w skali 1:50, wszystko ok
jednak teraz nie wiem w jaki sposób pomniejszyć te plany tak aby można było założyć poszycie listewkowe grubości 2 mm.
Jeśli są jakieś programy (darmowe) do wykonania tej czynności bardzo chętnie poznam e-mai'a, albo nazwę tego programu.
model ma długość 120 cm., wiem, można ręczni, ale jednak wolałbym inaczej.
Cekam niecierpliwie na pomoc.
Pozdrawiam Sławek

[RomekS]

Witam,
ściągnij sobie darmowy program http://dobreprogramy.pl/index.php?dz=2&id=1337&t=5
i tam jest opcja skalowania procentowego.

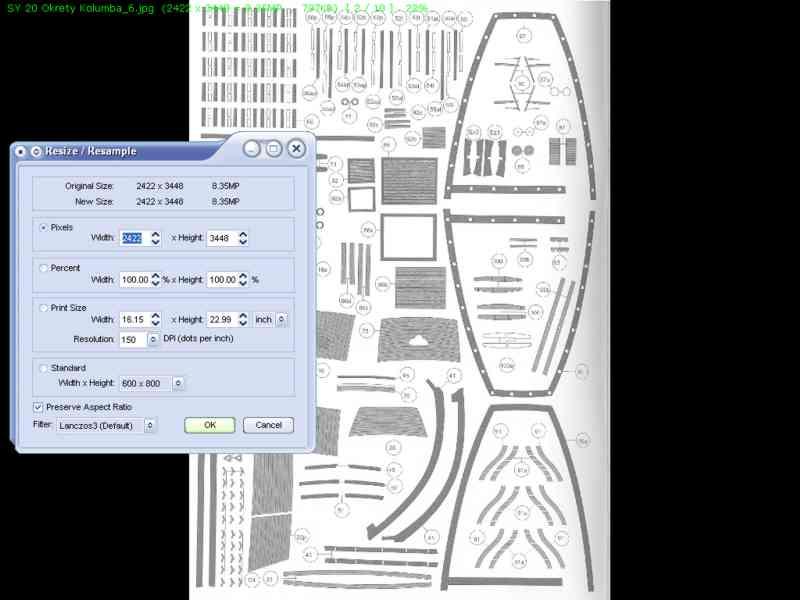

Na fot. (lewe menu)

Nawiasem mówiąc bardzo dobra przeglądarka plików graficznych i świetnie opracowane menu...
Jakbyś miał problemy daj znać.

[jerry_bee]

w tym przypadku skalowanie procentowe guzik da - bo to skalowanie polega na procentowym przyroście odległości względem jakiegoś wybranego punktu. tu bardziej potrzebne jest tzw. narysowanie obrysu wręgi z odpowiednim offsetem, uwzględniającym grubość poszycia. czyli nie o procentowy przyrost chodzi, ale o konkretną liczbę.
Stefan kiedyś pokazał jak to zrobić ręcznie, i tą metodę bym polecał dla nieznających programów typu CAD (bo o ile wiem, to Corele nie mają opcji offsetu).

[JaTomasz]

Witam.
CorelDRAW 9 posiada narzędzie pozwalające zmniejszyc zwiększyć obrys części o wymagane np. 2 mm. Znajduje sie w przyborniku, pod nazwą "interakcyjny obrys".
Pozdrawiam

[RomekS]

Racja Jerry.
Wydawało mi się na pierwszy rzut oka, że % zmniejszenie
załatwia sprawę.
Gdyby to były wręgi w kształcie koła to tak....
W innym przypadku .... d...pa,
polecanym darmowym programem się nie da.
Tak mi się wydawało
Za to programik może się przydać do przeskalowywania planów z 1:100 na 1:50.

[RomekS]

JaTomasz napisał:

Witam.
CorelDRAW 9 posiada narzędzie pozwalające zmniejszyc zwiększyć obrys części o wymagane np. 2 mm. Znajduje sie w przyborniku, pod nazwą "interakcyjny obrys".
Pozdrawiam

Faktycznie Tomek w Corelu tak można ,
tu akurat w celach poglądowych przesunięcie o 4 mm..
Corel to Corel . :woohoo:

[JaTomasz]

Pozostaje jeszcze manufaktura. Tu w wykorzystaniu kroczka.

[jerry_bee]

JaTomasz napisał:

w przyborniku, pod nazwą "interakcyjny obrys"

no faktycznie! to zupełnie zmienia sprawę.
manufakturę pokazywał już wcześniej Stefan, właśnie o tą metodę mi chodziło.
