Opinie i dyskusje o projekcie

[KrzysztofS]

Witam.
W ramach ćwiczeń przed budową K&M, zacząłem budować szalupę. Wszystko niby ok, ale w pewnym momencie poszywania "spiętrzył" mi się problem , tj. kolejne deski poszycia musiałem kleić w tym samym miejscu aby ostatnia deska wyszła na równo z burtą. Gdzie kryje się mój błąd? Poradźcie coś Panowie!

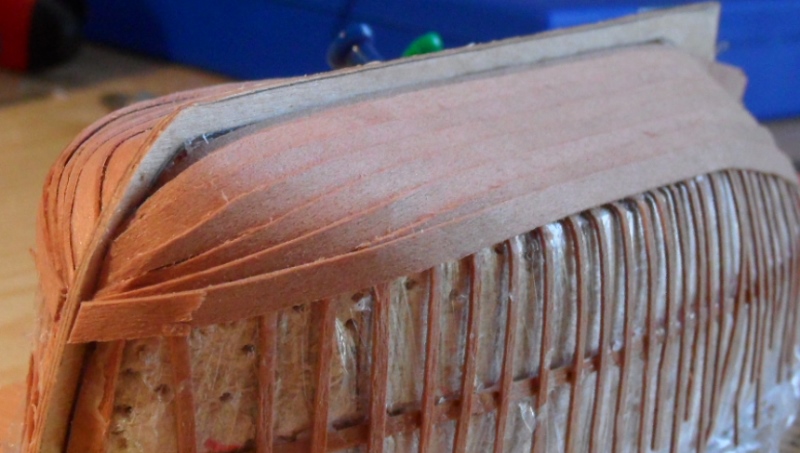

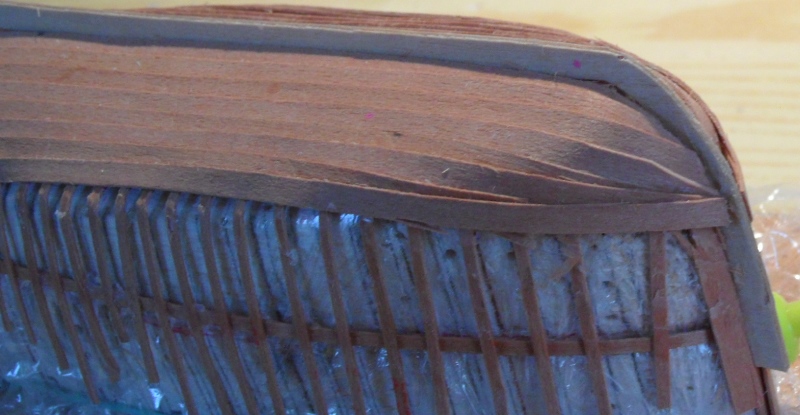

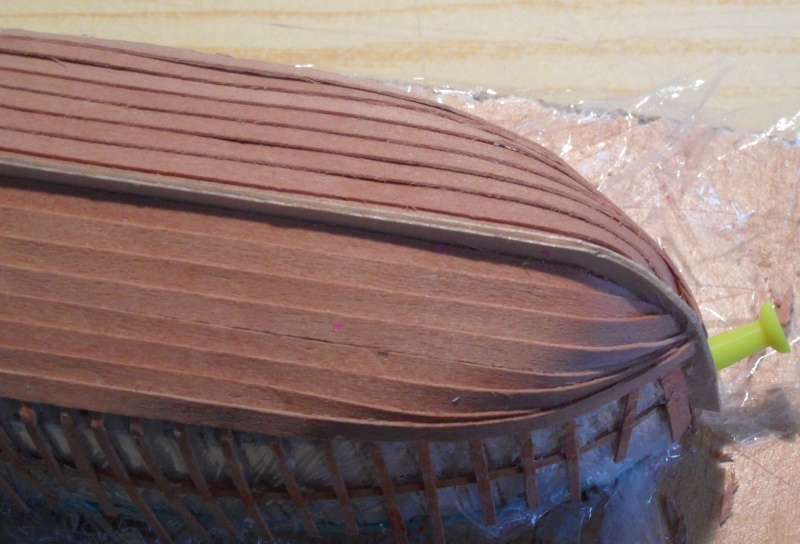

Zamieszczam zdjęcia.

Pozdrawiam
Krzysiek

[PanLipazMiodem]

Witaj.
Na pewno deski poszycia nie mogą być tej samej szerokości na całej długości szalupy. Jeśli poszycie jest np z 5mm szerokości deseczek to zauważ że na rufie będzie ok 3-4mm, na śródokręciu najwięcej czyli 5mm a zbliżając się do dziobu planka powinna być cieniowana do ok 2mm
Ja to robiłem tak
viewtopic.php?f=524&t=45029&start=30#p58110


viewtopic.php?f=524&t=30774#p30774

Tutaj nie wiem czy dopatrzysz bo zdjęcia są mało czytelne ale opisałem robienie poszycia zakładkowego. W tym przypadku używałem taśmy malarskiej aby przenieść planke 3D do płaskiego widoku 2D.

Pozdrawiam
Przemek

[Bartek_W]

Cześć

Gdzie kryje się mój błąd?

Oklejasz prostymi paskami.
Obrazowo to ujmując, spróbuj okleić globus prostymi paskami i zobacz co się stanie. Zastanów się dlaczego tenże został już oklejony paskami ze "spiczastymi końcami", które najszersze są na równiku.
Poszycie kadłuba jednostki pływającej jest tożsame z dodatnią krzywizną Gaussa, której elementy wyznaczyć możesz np. przy pomocy symboli Christoffela. Gwarantuję, że problem zniknie.
Pozdrawiam
Bartek

[KrzysztofS]

Dziękuję Panowie już wszystko jasne.
Mój błąd jest trywialny .

Pozdrawiam i Życzę Wesołych Świąt
Krzysiek

[SZYMONS]

Witam
Długo tu cisza panuje
Zacząłem zbierać potrzebne materiały do budowy K&M i nie wiem czy dobrze zrobiłem wybierając sklejki 4mm na wręgi?
Mam zapas tego materiału i tak wyszło.
Model będzie wykonywany drugą metodą.
Zostawić czy zmienić?

[ostry_gl]

Witajcie,

Jestem na Kodze nowy bo ponad 0,5 roku to niewiele. Chcę tylko napisać, że po prześledzeniu całego wątku K&M żałuję, że nie trafiłem tu wcześniej, bo atmosfera przy tym projekcie była niesamowita. W sumie tylko tyle i wracam do swojej dżonki:)

Pozdrawiam,

Łukasz

[SZYMONS]

Ostry, ją nie widzę problemu. Wystarczy zebrać kilka osób i zrobić reaktywację dla młodszych kogowiczów.
Osoby które już ukończyły swój kurs wspomogli swym doświadczeniem.

[ostry_gl]

Cześć,

Miałem po dżonce budować Santa Marię, ale jeśli jest szansa stworzyć coś fajnego mogę zmienić plany:)
Tylko czy będzie jeszcze ktoś chętny do wspólnej budowy i czy przejście z dżonki na całkowicie drewniany model to nie jest zbyt szybko?

Pozdrawiam,

Łukasz

[RomekS]

http://www.koga.net.pl/pliki-do-pobrani ... arieq.html
Pełna dokumentacja 12 plików oraz relacja z budowy w plikach worda.
Cz.2 ;Cz3 ; Cz4. Wszystko opisane na prawie 60 stronach z ponad 100 fotografiami.
.
Co tu jeszcze dyskutować. Wszystko jest podane na tacy.

P.S. Cz.1 nie weszła (podobno) bo była powyżej 10 MB.

[piter56]

Witam wszystkich!
Rozpoczął budowę "Karl und Marie"







Pozdrawiam Piotr
