Statek z Gokstad - rysowanie planów

[Banita]

W związku z tym, że ostatnio modeluję raczej na papierze, to żeby nie było, że nic nie robię...

Na tapetę trafiły plany Statku z Gokstad - Gokstadskipet. Jest to łódź Wikingów z IX w., która tworzy wraz z dwoma innymi statkami (Osebergskipet i Tuneskipet) kanon szkutnictwa Wikińskiego. Wszystkie trzy statki są eksponowane przez Muzeum Łodzi Wikingów w Oslo w specjalnie do tego celu zaprojektowanym budynku, każdy w oddzielnym skrzydle, które wraz z wejściem tworzą kształt krzyża (taka ciekawostka geograficzna).

Szanując prawa autorskie używam 3 bezpłatnych programów graficznych:
1. Inkspece - grafika wektorowa (odpowiednik Corela)
2. Gimp - grafika rastrowa (odpowiednik Photoshopa)
3. Irfanview - przeglądarka plików graficznych.

Irfanview - umożliwia szybkie przeglądanie plików, oraz drobne korekty (zmiana wielkości, retusz, wyostrzenie), ale jakoś nie mam zaufania do jakości zapisu, więc traktuję go przede wszystkim jako przeglądarkę.
Gimp - przede wszystkim stosuję do łączenia obiektów - umożliwia pracę na warstwach, wycinanie tła, zmianę nasycenia, przenikanie, oraz posiada narzędzia ułatwiające retusz, przez co przydatny jest do przygotowywania plików, a także stosuję go do prac końcowych i konwersji.
Inkspace - podstawowy program umożliwiający tworzenie grafiki wektorowej, czyli po prostu rysowanie. Korzystam tu przede wszystkim z narzędzi tworzących i modyfikujących krzywe Beziera, co umożliwia obrysowywanie linii ze skanów, tworzenie (za pomocą siatki, lub linii pomocniczych) dokładnych rysunków poszczególnych elementów, oraz dopasowywanie ich do siebie.

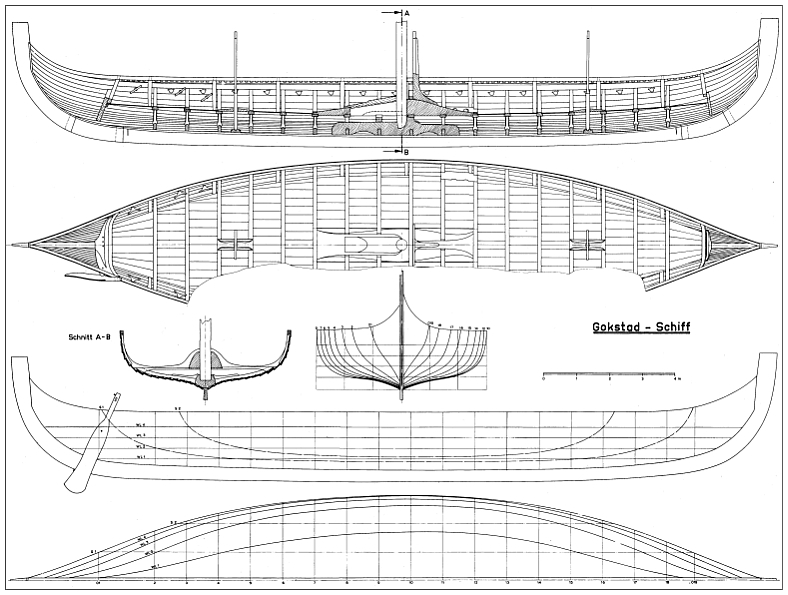

Przy rysowaniu korzystam z rysunków, zdjęć i opisów różnych jednostek, które mają analogiczną konstrukcję, ponieważ większość dostępnych materiałów dotyczących Statku z Gokstad różni się między sobą detalami i jakością, jednak podstawą jest pokazany poniżej rysunek.

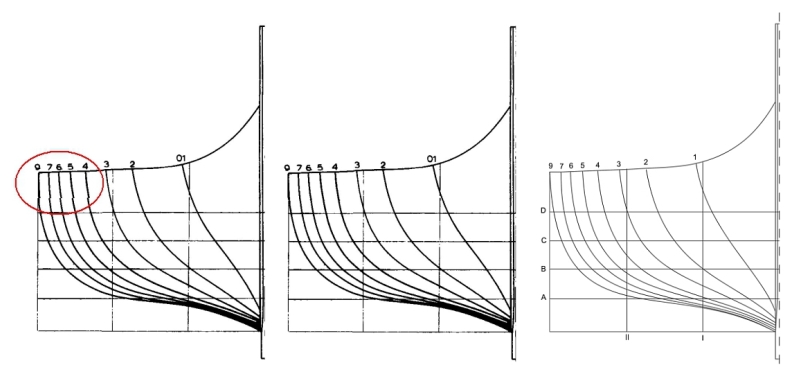

Nie nazwałbym tego projektowaniem, a raczej dygitalizacją i uzupełnianiem planów. Dysponując skanem musimy liczyć się z niedokładnościami jakie należy poprawić, ale żeby rysunek był na prawdę dokładny należy go przerysować.

Dopiero z takimi rysunkami można dalej pracować - odwzorowywać i uzupełniać plany.

Na razie nie zamierzam robić rysunków całości, ale tylko części śródokręcia, w której znajdowało się jarzmo masztu. Zobaczymy czy uda mi się rozrysować poprawnie choćby jedną wręgę

[PanLipazMiodem]

Powodzenia


[Banita]

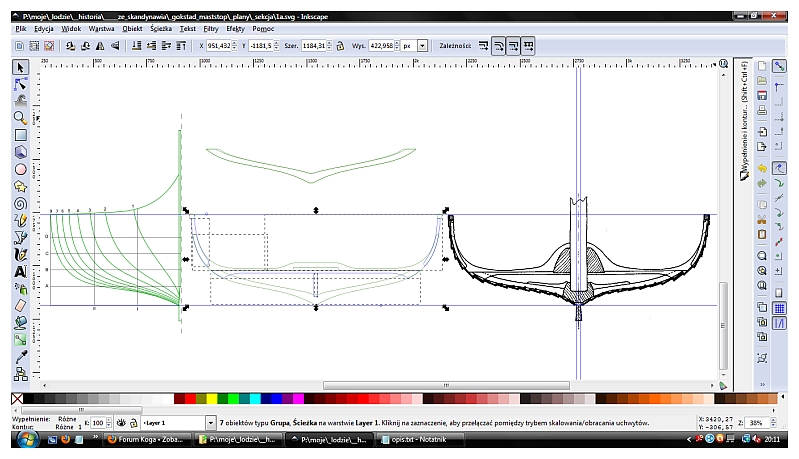

o, widzę że mam fana żeby zaspokoić jego głodny wzrok, to mały Print Screen z postępu prac

Mam nadzieję, że na tym etapie zadowalający? Jeśli nie to kolejny powinien być bardziej

[Banita]

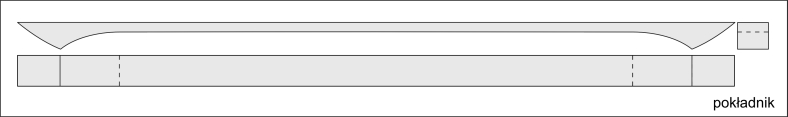

Pokładniki mają taki sam kształt (w części śródokręcia), a różnią się jedynie długością

Co dziwne, to że pokład nie był profilowany poprzecznie, a jedynie wzdłużnie. Przyznam, że dla mnie to nie małe zaskoczenie, tym bardziej, że nie spotkałem się nigdzie z otworami odpływowymi. Czyżby Wikingowie brodzili po kostki w wodzie wiosłując? A może jednak były jakieś otwory? Przy chyboczących się łodziach obłość pokładu nie miała chyba znaczenia.

[Banita]

No i przykład wręgi, Są węższe i krótsze niż pokładniki - oczywiście wykonane były z krzywulców

[Banita]

Tak wygląda wręga w połączeniu z pokładnikiem.

[SZKUTNIK]

Ahoj!
Mam nadzieję, że wykonasz plany całego stateczku, a nie tylko kawałka który sobie założyłeś.
Pozdrawiam
SZKUTNIK

[Banita]

W międzyczasie taką sobie próbę popełniłem sklejając pokładnik z 3 warstw listewki

Nie jest to dobry pomysł.
PS: Nie jest to dobry pomysł, gdyż po pierwsze widać warstwy (chyba, żeby fornirem to kryć ) a po drugie, to w obróbce niewdzięczne jednak jest, gdyż przy większym nacisku mała płaszczyzna klejenia tendencję ma do puszczania.

[bartes123]

Nie zrażaj się niepowodzeniem. Pokładnik wykonany własnoręcznie i według własnych planów cieszy oko, nawet jeżeli na pierwszy rzut oka może wydać się nieco toporny lub niedokładny. Czy kiedyś, dawno temu, gdy mężny i silny wiking, swoim toporkiem wycinał sekwoje, a następnie robił z nich pokładniki, używał suwmiarki do dokładnych pomiarów, albo papieru ściernego do wykończenia? Nie dajmy się zwariować, wszak nie o dokładne odwzorowanie tu chodzi a przede wszystkim o dobrą zabawę.
Nie zrażaj się i nie słuchaj "porad podstarzałych wyjadaczy" - rób jak robisz i niech Ci to sprawia przyjemność.
Ja zasiadam w pierwszym rzędzie i już szukam szczenki.

[myszor]

Witam .
Ja rozumie ze można sobie pożartować z Roberta na SB , ale dlaczego kpicie z Niego w relacji co założył .
Przeca jest z Nami już tak długo i lubimy Go . To dlaczego drwicie z Niego ?
Jakby pisał o kiblach w Ribe to bym się nie dziwił , ale On coś próbuje tworzyć ! Nawet już coś wystrugał .
Dajcie mu spokój i niech działa .
