ZNOWU K&M

[wurcelstock]

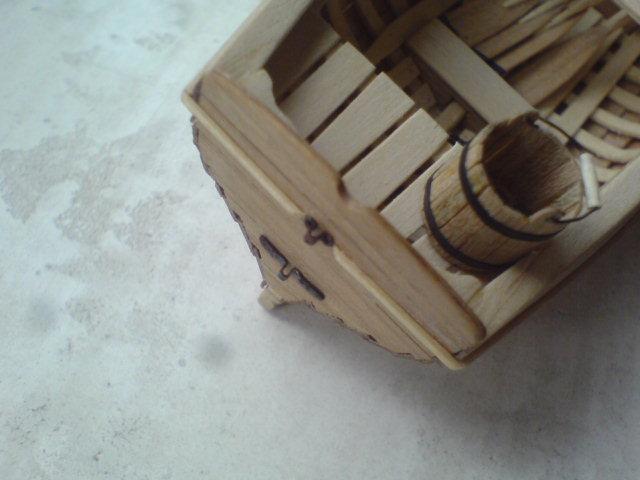

Prace trwają... Dorobiłem zawiasy steru... Zawiasy są z blaszki miedzianej wyżarzonej nad palnikiem. Gdzieniegdzie przebija miedź - wygląda jak rdza na żelazie... Nie jestem do końca zadowolony ale już tak zostanie...

[wurcelstock]

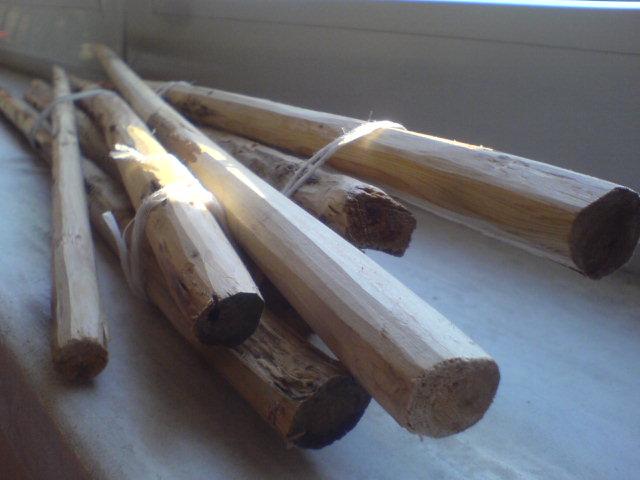

W weekend byłem w moim lesie. Zwiozłem drzewa na maszty i bomy. Teraz sezonują (po wstępnej obróbce) ;)

[Paliwiak1]

Co prawda nie dawno również zrobiłem swoją łódkę, ale do twojej moja się nie umywa.

Jak tak fajnie zrobisz Karl und Marie to będę Ci dopiero zazdrościł.

Acha i dziękuje Ci za zdjęcia przydadzą się :)

Jak byś coś potrzebował do Karl und Marie to daj znać mam nadzieje, że Ci pomoge (jak masz np AutoCada to moge Ci wysłać rysunek kotwic ).

[wurcelstock]

EEE tam...
Ja mam więcej czasu poprostu...

T

[wurcelstock]

Witam;

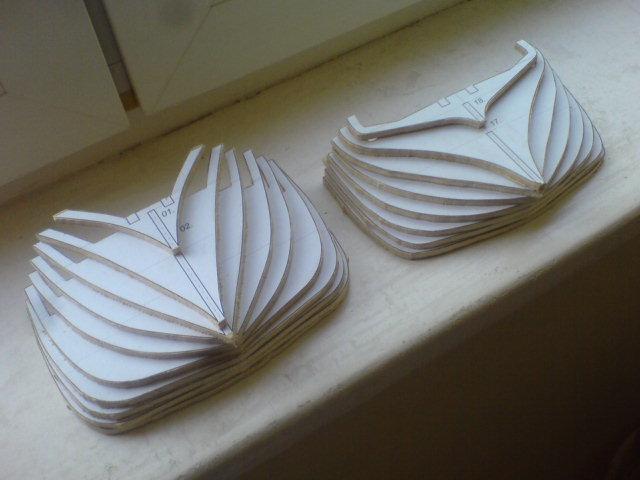

Prac trwają nadal... Wyciąłem wreszcie szkielet:



A tu przymiarka:



Nie był bym jednak sobą, gdybym czegoś nie po....komplikował...
Wymyśliłem sobie, że będzie można zdjąć klapy luku ładowni i tu - problem
Z planów, które dostałem od Jerrego B wynika, ze K&M był właściwie pływającym kontenerem :)
Co dobrze widać tu:
Po otwarciu ładowni nie powinno więc być widać niczego poza pustką. Żeby uzyskać taki efekt muszę zmienić nieco konstrukcję modelu.
Zdecydowałem, że wystarczy jeśli "oddtworzę" ładownię na przestrzeni pomiędzy 7 a 13 wręgiem. Mniej więcej tak daleko będzie można zajrzeć do środka. Ładownię zbuduję w miarę dokładnie, jednak nie będzie to tak szczegółowy przekrój, jak te wszystkie wspaniałości prezentowane na Kodze.
Tu rozrysowane nowe wręgi z uwzględnieniem pustki ładowni:

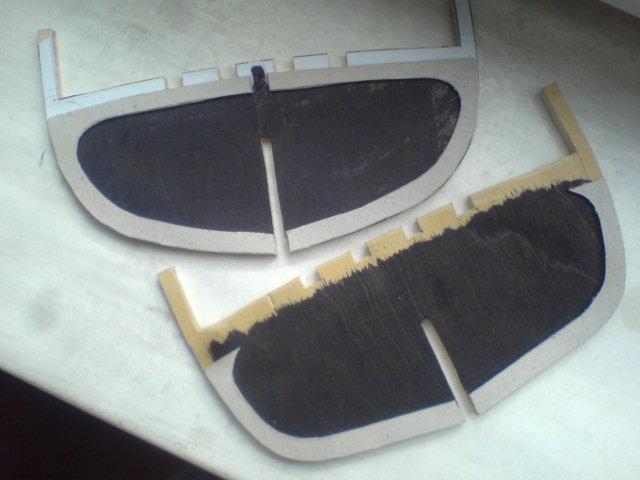

Skrajne wręgi, czyli 7 i 13 pomalowałem na czarno - będą symulować dalszą pustkę ładowni. Pogrubiłem je za pomocą tektury, żeby było na czym oprzeć deski poszycia wewnętrznego:


A tak to wygląda w czasie przymiarki. Zmieniłem również układ listewek usztywniających konstrukcję:

O dalszym postępie prac będę informował na bieżąco...

[jaxa]

A w środkowej części ładowni zostanie podłużny element konstrukcji?
Pewnie coś wymyślisz i będzie można to zobaczyć w kolejnych etapach relacji ;)
...i wkradły się błędy w BBcode (odnośniki), rozumiem, że autor czasem sam nie zauważy, więc zwracam uwagę...

[wurcelstock]

Tak.
Środkowy element zostanie podcięty, ale dopiero później po spasowaniu nowych wręgów... Po wycięciu stanie sie bardzo wiotki dlatego teraz jeszcze jest w całości :)

Nie bardzo mogę znaleźć błąd w odnośnikach? O co chodzi?

[jaxa]

chodziło o odnośnik do fotki rozrysowanych wręg i rysunku Jerrego B, ale jest już ok.
To cieszy, że ładownie stają się modne - podnosi to efekt końcowy i daje radość tworzenia ;)
pozdrawiam

[wurcelstock]

Znowu coś popełniłem...
Nowe wręgi wycięte:

A tu zaczątki sekcji ładowni:

[jaxa]

projekt (realizacja) staje się coraz ciekawszy. Jeśli takich modelarzy byłoby więcej świat byłby ładniejszy :)
Tekturowa koncepcja dla poszycia wewnętrznego jest bardzo ...interesująca - świadczy o przemyślanych działaniach, ale elementy wręg (otwartych) takie cieniusie... Z pewnością to nie będzie źle pracować, ale podziwiam precyzję :)
