Tokarka

[Kon_Bar]

To się sprawdza :) (widziałem takie rozwiązanie przy tokarce do tralek tylko takich 1:1 ;) )

[RomekS]

Też myślę, że powinno sie udać.
Tu próby toczenia jeszcze bez pręta kopiującego, mające na celu sprawdzenie wiertła.

Wychodzi w miarę dobrze.
Stolik mający dwie osie posuwu bardzo ułatwia pracę.
To nie jest lufa....To tylko ćwiczenia...

[Zbyszek]

Romek bardzo mi się te twoje ćwiczenia podobają. A ta sprężyna to super pomysł. Tylko bym punkty mocowań zmienił żeby odciągało od obrabianego materiału.

[vegelus]

Świetny temat i chciałbym dodać kilka patentów.

Noże mój wujek stolarz miał ze stali hartowanej ale i sporo robionych własnoręcznie z pilników. Narzędzia te były bardzo ostre i funkcjonalne. Myślę że w tej skali można wykorzystać małe pilniki iglaki które już mają swoje kształty u wystarczy tylko odpowiednio naostrzyć i zetrzeć na szlifierce część trącą.

Co do sprężyny to najpierw proponuję zrobić testy bez niej. Sprężyna się przydaje do kopiowania automatycznego gdzie zamiast noża stosuje się frez i jest automatyczny posuw.

[Zbyszek]

vegelus napisał:

Ś
Co do sprężyny to najpierw proponuję zrobić testy bez niej. Sprężyna się przydaje do kopiowania automatycznego gdzie zamiast noża stosuje się frez i jest automatyczny posuw.

No znów nie czytasz postów :whistle: Romek już bez sprężyny robił testy i działa, a sprężyna jest po to żeby odciągnąć nóż od materiału jak się człowiek zapomni i przesunie całość w lewo albo prawo co by robótki nie zniszczyć. Tu automatyczny posów to raczki osoby obługującej tokareczkę.

[Kon_Bar]

Zbyszek napisał:

sprężyna jest po to żeby odciągnąć nóż od materiału jak się człowiek zapomni i przesunie całość w lewo albo prawo co by robótki nie zniszczyć.

Może źle odczytuję schemat Romka, ale wg mnie w jego rozwiązaniu sprężyna dociskała nóż do wzornika. vegelus właśnie radził zrobić to tak, jak Ty to opisałeś...

[RomekS]

No wciągnęło mnie to tak że nie zrobiłem obiadu.

Ale działa.
Załączam fotki bo "diabeł tkwi w szczegółach...
Rozwiązania najprostsze są najlepsze...
To "cóś" do mocowania miałem w szufladzie w garażu , nawet nie wiem od czego.
Co do noży to będą wiertła...Połamane albo całe.
Wiertło na foto jest teraz dwufunkcyjne.
Mocowanie noża zrobię jeszcze na środku i na skraju stolika do toczenia większych elementów.
Ważne ,że działa.
Za kopiał wezmę się jutro, bo dzisiaj poszły już 4 żubery
i mogę coś sknocić.

Zraz wraca żona, :blink: ...trzeba z kuchni zrobić kuchnię...
Spadam....

[Slawek Kromer]

witam:) :) :)

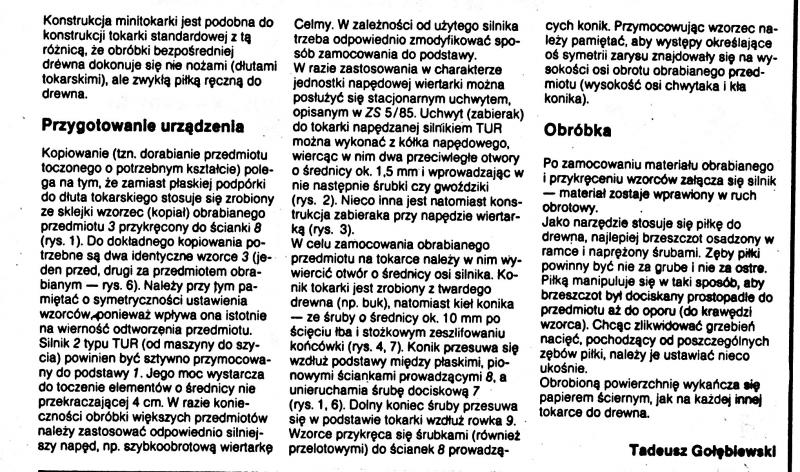

Może komuś się przyda



chyba dobrze pokazane
sławek

[RomekS]

Wykonałem mocowanie kopiału za pomocą złączki elektrycznej (z dużej kostki).
Patyk kopiału z bambusa
Aby nie marnować materiału zacząłem naukę na naglach.
Nie trzeba konika.

Druga fotka, zrobiona po tym jak wytoczyłem kilkanaście nagli,
przedstawia toczenie z wzornikiem,
który jest połową nagla naklejoną na taśmę malarską.
Bardzo fajna sprawa.
Nawet tak mały wzornik ułatwia zgrubne a potem dokładne toczenie, z zachowaniem wymiarów.
Wszystko toczone pod lupą nagłowną.

Patyk kopialu bardzo też ułatwia toczenie określonych rozmiarów,
A posuw poziomy nadaje toczonemu elementowi określoną grubość

Nie trzeba mierzyć ani toczyć "na oko".

W dalszej części wytoczę tralki i biorę się za
Tokarka była małym 4 dniowym „epizodem”.
W zasadzie dalsza część, to nabywanie wprawy w toczeniu.

Dzięki za uwagi i podpowiedzi.
Tokarka działa praktycznie i zabieram się za toczenie.
Elementy nią toczone wykorzystam na ST.

KONIEC

[Zbyszek]

No Romek to jest to o co chodziło, miałbym prośbę abyś zrobił kilka fotek całości tokareczki ja teraz to wygląda.
