Okucia lawet działowych. Z czego w 1:72

[Beecker]

Panowie.
Szukałem, nie znalazłem.
Z czego zrobić okucia trzymającę armatę na lawecie w skali 1:72. To maleńki element po bokach/szczytach lawety.Próbowałem z blaszką fototrawioną ale za gruba i i sŕednio to wygląda. Może są jakieś gotowe, lub z jakiego materiału robicie. Oczka i haki to nie problem.
Pozdrawiam

[koziobrody]

Robiłem je z aluminiowego zamknięcia od śmietany, a także z przegrzanej nad palnikiem puszki od piwa ale tej stalowej.

[oksal]

Są różne sposoby, nie mówię o zakupie blaszek trawionych. Tu na Kodze znajdziesz wielu fanatyków tego sportu. Na przykład Mirek77, przy swoim Holendrze w skali 1:70 wypiłowywał sam gwoździe. Ja zawiasy odkuwam z drutu, inni wykorzystują blachy.

Tu podam Ci linki do kilku fotek dotyczących zawiasów odkuwanych z drutu. Przy lawetach też tak robię.

https://www.koga.net.pl/forum/7/41483.html?start=420
https://www.koga.net.pl/forum/7/41483.html?start=500
https://www.koga.net.pl/forum/7/41483.html?start=530

Na co Ty się zdecydujesz, to Twoja sprawa. No chyba, ze wybierzesz to co masz w zestawie plastikowym, ale to nie moja działka. Owszem, są na Kodze chłopaki co robią w materiałach sztucznych, tylko, że oni robią wszystko od podstaw. Zestawy omijają szerokim łukiem.

[Beecker]

Oksal. Dziękuję.
Nie mniej chodzi mi tylko o jeden konkretny element. Okucie utrzymujące armatę na lawecie.
Wspominałeś coś o blszkat fototrawionych. Robi to ktoś? Wysłałem też PW
Pozdrawiam

[mati]

Cienka blacha mosiężna lub miedziana pocięta skalpelem na paski załatwia temat.
Przy tej skali gr. 0,15mm no może 0,2mm da radę.

Można zlecić również trawienie. Koszty nie są kosmiczne. Z reguły coś koło 10 - 20 gr za cm2.
Tylko trzeba zapełnić konkretny format... ewentualnie podłączyć się pod czyjąś blachę.
Ja swoje blaszki trawiłem u modelarzy kolejkowych, na blaszce mosiężnej wysokoniklowej (nowe srebro).
Z reguły wymagany jest własny plik z projektem w formacie .cdr... ale i za opłatą narysują sami

Przy tej skali odlewy mosiężne lub z innych stopów raczej będą zbyt toporne.
Na myśl przychodzi mi również druk 3D, ale żywiczny nie filamentowy, który ma jednak zbyt widoczne warstwy. A i przy żywicznej warstwy musiałby być ustawione na minimum, bo będzie to bardzo mały element.
Plus druki jest taki, że można zaprojektować w okuci od razu zamek i zawias.

Innych tajemnych metod raczej nie ma.

[Beecker]

Mati jak zawsze pomocny spróbuję z tą blaszką jak ją gdzieś dostanę. A c,y posiadasz namiar na kogoś tu kto trawi? Napewno byłoby więcej

[oksal]

Dziękuję.
Nie mniej chodzi mi tylko o jeden konkretny element. Okucie utrzymujące armatę na lawecie.

Wiem o co pytałeś. Odpowiedziałem Ci, że takie okucia odkuwam jak inne. Po prostu odkuty drut zawijasz na innym drucie w półokrąg. Na jednym końcu nawiercasz otwory na skobel, a drugu podwijasz w imitacje zawiasu. Prz większej skali, to możesz i szczelinę zrobić. Zerknij do Piotrka (dali ), buduje Alerta w skali 1:48. On ostatnio pokazywał różne drobiazgi. O lawetach też było.

[TomekA]

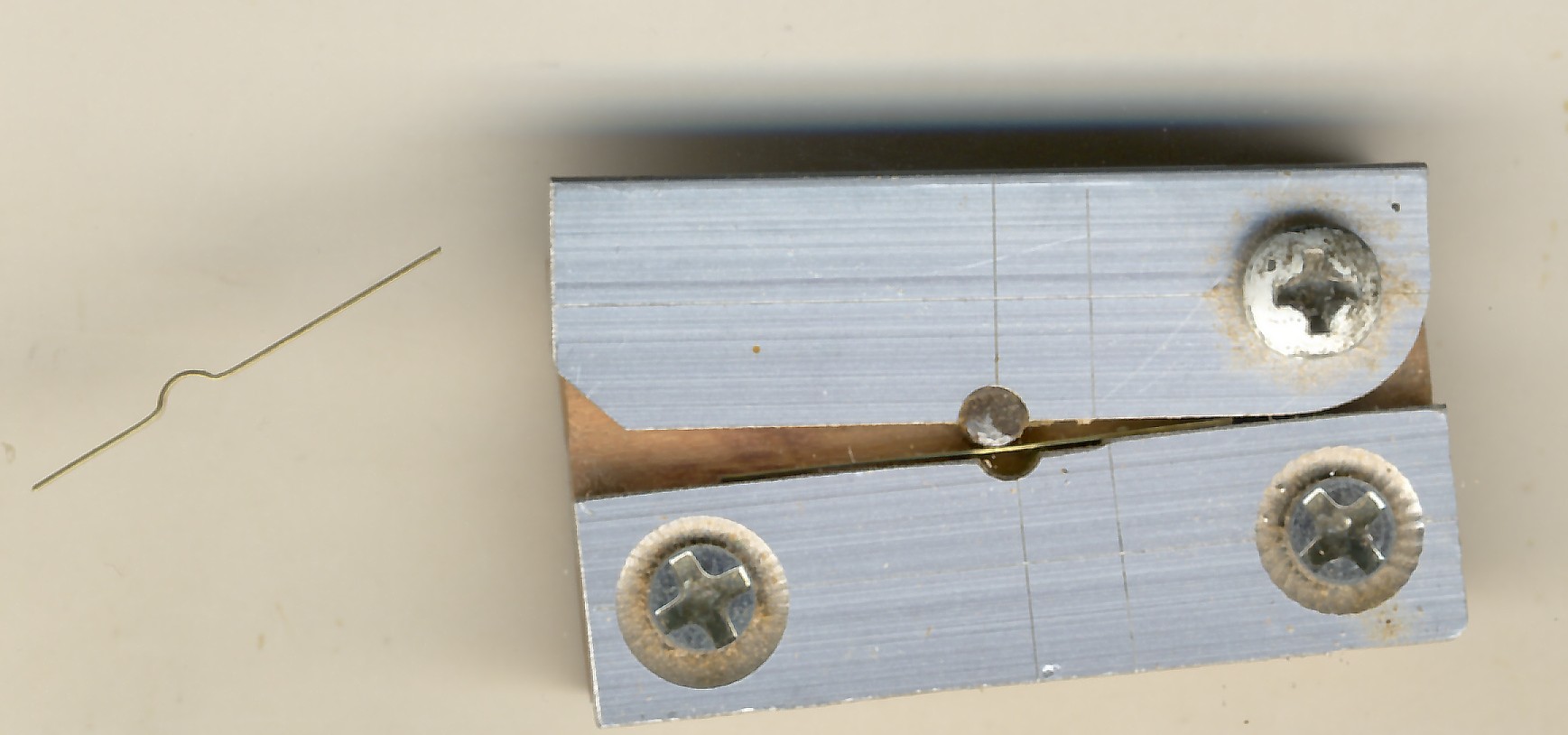

Ja swoje "okucia" zrobilem dla mego Francuza, najpierw przygotowujac taki jig (ustrojstwo) z walajacego sie po katach kawalka drewna i dwoch kawalkow aluminiowego plaskownika. Kawalki te zacisnalem w imadle i w miejscu ich styku wywiercilem otwor o grubosci takiej jakie sa boczne bolce w dzialach dla mego modelu + grubosc blaszki mosieznej. Do jednej polowki tego otworu wkleilem klejem epoxy plasterek z gwozdzia o grubosci w/w bolcow, zostawiwszy druga polowke pusta.
Jeden kawalek tego aluminium zamocowalem do drewna dwoma srubkami, drugi tylko jedna tak, by mozna go bylo odsuwac do boku.
Paski z blaszki mosieznej odcinalem na gilotynce fotograficznej, ale mozna do tego uzyc tez zwyklych nozyczek.
Pasek taki wkladalem nastepnie miedzy oba kawalki z aluminium i zaciskalem je ciasno w imadle - powstawal taki luk w blaszce, ktora nastepnie sie dalej modeluje, w zaleznosci od humoru modelarza i skali jego modelu, np. wierci sie w nim otworki do gwozdzi/srubek czy wycina szczelinke na skobel, itp... Na koniec przycina sie go do odpowiedniej dlugosci i zamocowuje na lawecie z dzialem.

Ale, zdaje sie ze temu chlopakowi nie chodzilo tu o to, jak wymodelowac ow detal, ale o cos innego...

[TomekA]

Karl "Jeronimo" robi je z paskow czarnego papieru odpowiednio impregnowanych by imitowaly metal.
https://modelshipworld.com/topic/27623- ... ent-808728

[Beecker]

Karl "Jeronimo" robi je z paskow czarnego papieru odpowiednio impregnowanych by imitowaly metal.
https://modelshipworld.com/topic/27623- ... ent-808728

Tomasz dokładnie. Chodziło mi o grubość, nie o sposób wykonania. Ale jak tylko przyjdą mi nowe działa i lawety będę kombinował. Papier jest dobrym rozwiązaniem inie wpadłbym na to. Blaszka mosiężna 0.1 też
Dziękuję bardzo
