Nowy projekt - zapytanie

[futaba]

Prawie wszystko kupisz u Darka w http://www.profilservicedarek.pl

[marek_c4]

Bardzo Ci dziękuję za link.
Profilservice ... czy to nie firma śp. Ludka ?

[marek_c4]

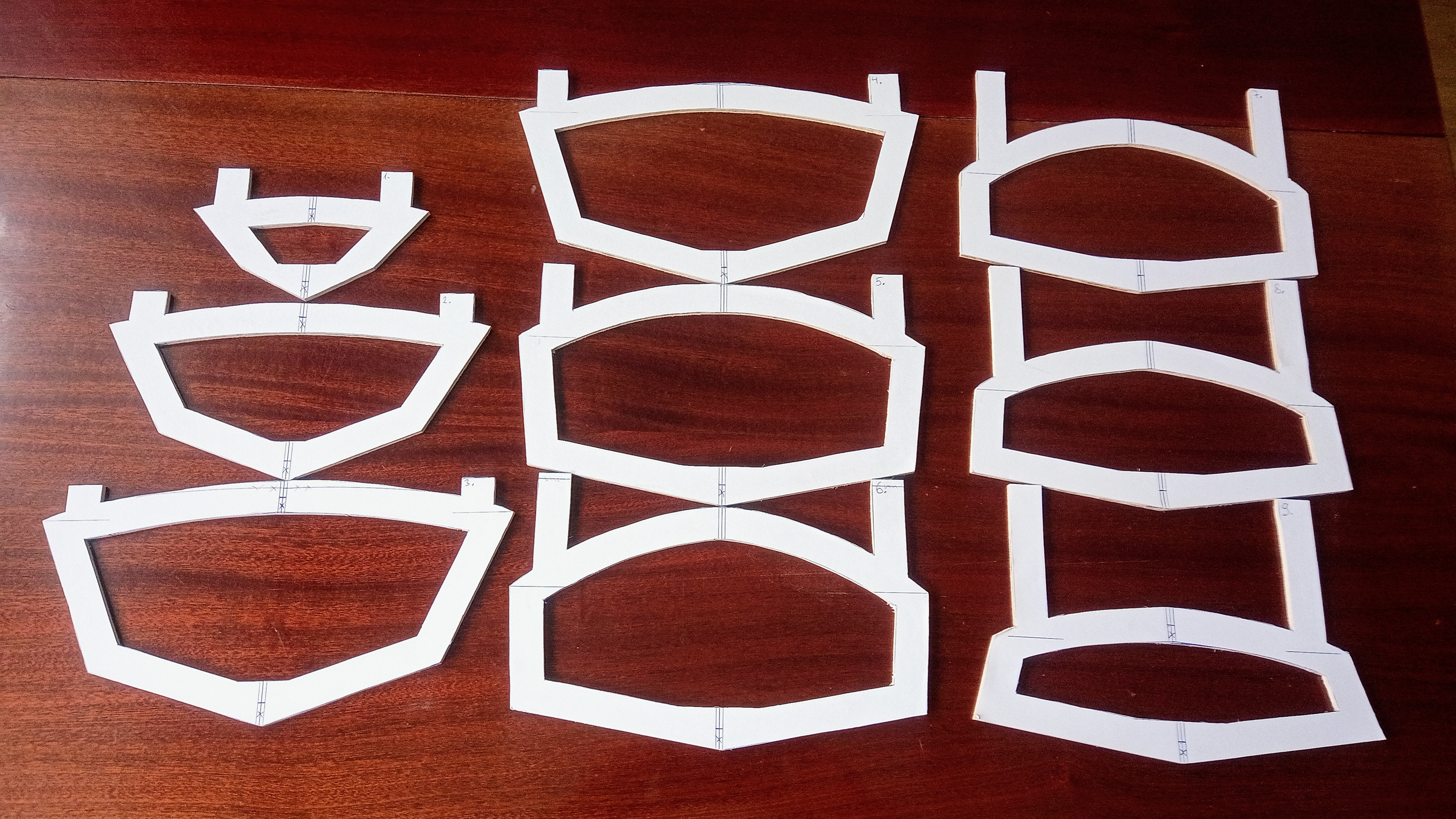

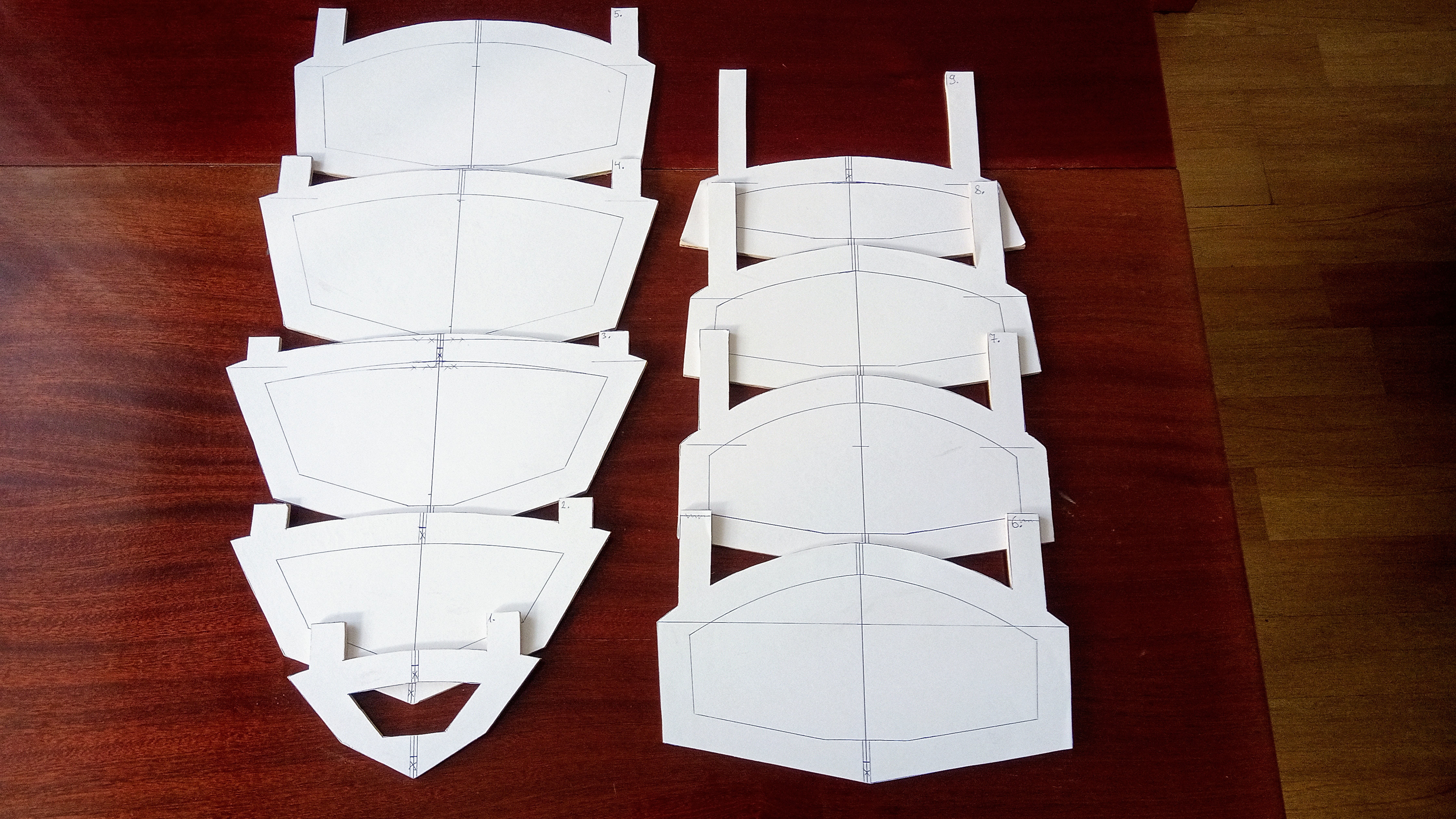

Na dzień dzisiejszy - mam powycinane wręgi po obrysie zewnętrznym, a dzisiaj zamierzam wyciąć środki.

[Jarek]

Mały edit:
Odniosłem się do rysunku wręg, nie czytając pierwszej strony.
To ma być Twój projekt łódki motorowej, więc taka krzywizna pokładu jak najbardziej przecież może być. To Twoja wena twórcza .

[marek_c4]

Mały edit:
Odniosłem się do rysunku wręg, nie czytając pierwszej strony.
To ma być Twój projekt łódki motorowej, więc taka krzywizna pokładu jak najbardziej przecież może być. To Twoja wena twórcza .

Nie zdążyłem się ustosunkować do Twojej wypowiedzi, ale tak jak mówisz - jest to moja własna wydumka (że się tak wyrażę)
Tym nie mniej dzięki za zainteresowanie tematem.

A tymczasem - udało mi się wykonać plan jaki sobie założyłem na niedzielę.

[Jarek]

Zainteresowałem się nienaturalną krzywizną pokładu sugerując, że to błąd ze złego odczytu linii teoretycznych kadłuba , ale skoro to Twój pomysł motorówki to jest OK.

[marek_c4]

Pierwsze wręgi spasowane - powolutku do przodu.

[marek_c4]

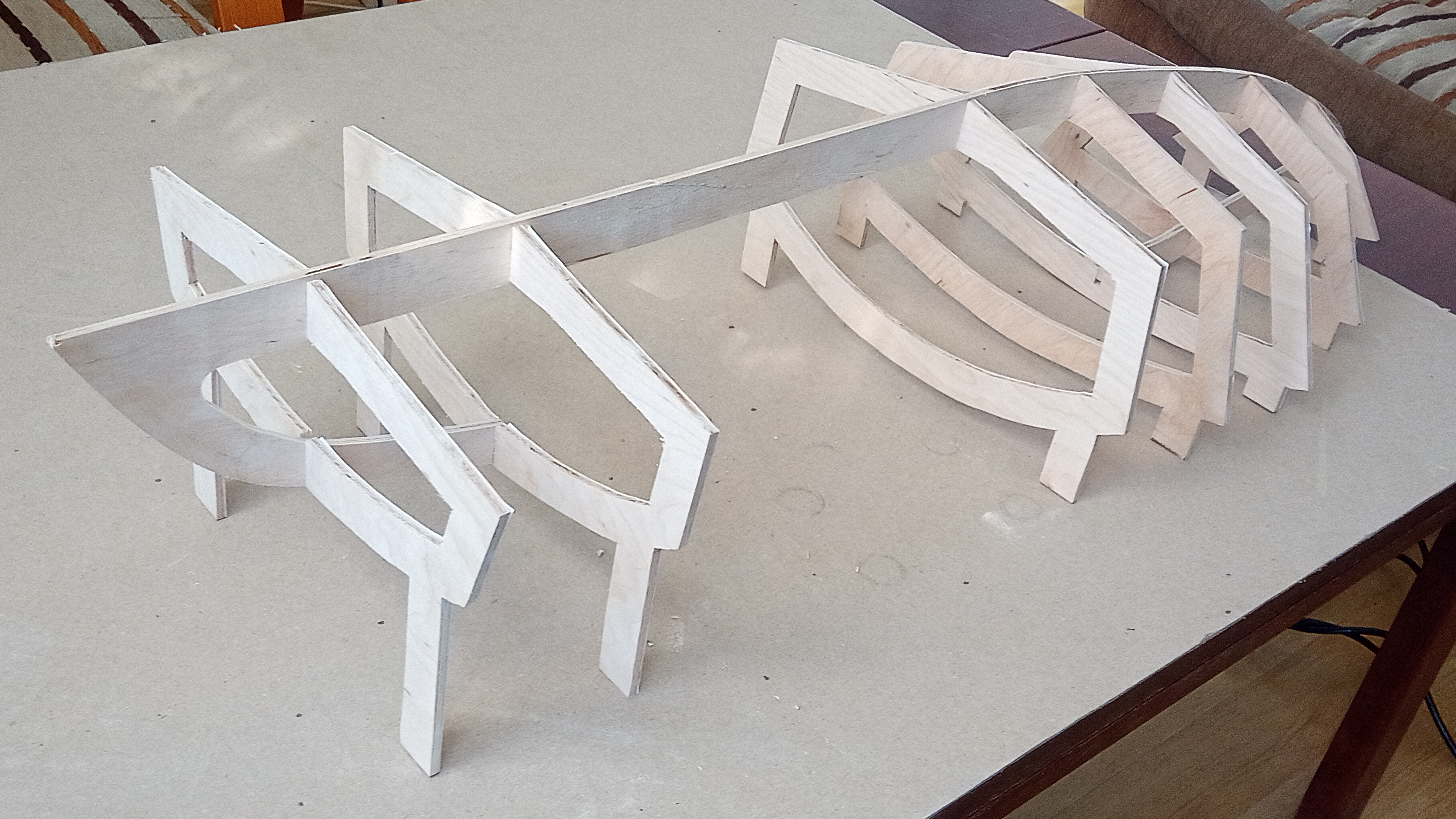

No i kolejne wręgi znalazły się na swoim miejscu.

Została do zrobienia sama rufa, oraz dwie wręgi pośrodku, których teraz nie ma na zdjęciu.

Tymi brakującymi wręgami, zajmę się dopiero po zrobieniu w kilu kanału pod wał napędowy.

Ponieważ sklejka z której wykonuję szkielet ma 5 mm grubości, a wał ma mieć 10mm (obudowa / rura), to w miejscu przejścia wału przez kil, trzeba będzie go dość mocno pogrubić.

Na dzisiaj koniec walki z materią

[RazNaRok]

...a wał ma mieć 10mm (obudowa / rura), to w miejscu przejścia wału przez kil, trzeba będzie go dość mocno pogrubić.

Marku...

Czy to nie przerost formy nad treścią?
Dławica z rurki 10mm?

To nie T-34


Do tego modelu w zupełności starczy dławica 6mm i wał 2mm.


Rurkę Alu lub Mosiężną 6mm / 1mm dostaniesz w Castoramie lub Obi.

Wał 2mm... kupisz w sklepie spawalniczym, czyli elektrodę do kwasówki...

W dławicy na obu końcach wciskasz tulejki 4mm /2mm z brązu lub teflonu (jak się uprzesz to nawet mini łożyska z jakiegoś drona dobierzesz...)

Tulejki zrobisz np. z pręta mosiężnego 4mm, również dostępny w Casto lub Obi, tylko musisz się do jakiegoś tokarza uśmiechnąć

Na wale od strony śruby lutujesz adapter z mosiądzu z gwintem M4
Materiał pręt mosiężny 6mm, ponownie Casto lub Obi no i jakiś spożywczy po browarek dla tokarza

Pomiędzy adapter a tuleje dławicy dajesz podkładkę z teflonu.

Od strony silnika standardowe sztywne sprzęgło Np. 2mm / 3.2mm (zakładając że silnik planujesz w osi wału)

Et Voila!


Koledzy proponowali już sklep Profil.
Bez problemu powinieneś dostać tam gotowy wał 2mm w dławicy 6mm


Naprawdę, nie musisz budować modelu jak ruski czołg lub trabanta

[Hadżi]

Witam!

Wał 2mm... kupisz w sklepie spawalniczym, czyli elektrodę do kwasówki..

Nie jestem pewien czy elektrody sprzedają na sztuki. Zawsze kupowałem całe paczki. lepiej poprosić spawacza o jedną sztukę.

Na wale od strony śruby lutujesz adapter z mosiądzu z gwintem M4

To nie jest dobre rozwiązanie! Lepszym rozwiązaniem jest pręt fi 4mm z jednego końca nagwintować i od gwintu wał stoczyć na fi 2mm.
Drugim rozwiązaniem jest tulejkę nagwintowaną zewnętrznie fi 4mm przewiercić wiertłem fi 2mm i w nią wlutować wał fi 2 mm. Dolutowanie fi 4 do fi 2 musiało by być idealnie osiowo aby śruba nie fajtała. Takie jest moje zdanie.

Pozdrawiam

"Hadżi"
