Kabotażowiec KŻ-450 : M/S EMILIA

[phantom-uk]

Witam wszystkich!

W tym temacie postaram się relacjonować budowę modelu kabotażowca m/s Emilia.
Kilka lat temu wpadł mi w ręce MM 10-11/98 i postanowiłem zbudować ten model, jako że wydawał się niezbyt skomplikowany. I rzeczywiście, jak się później okazało, tak tylko mi się wydawało.

Model
Jak już wspomniałem model powstaje na podstawie Małego Modelarza 10-11/98

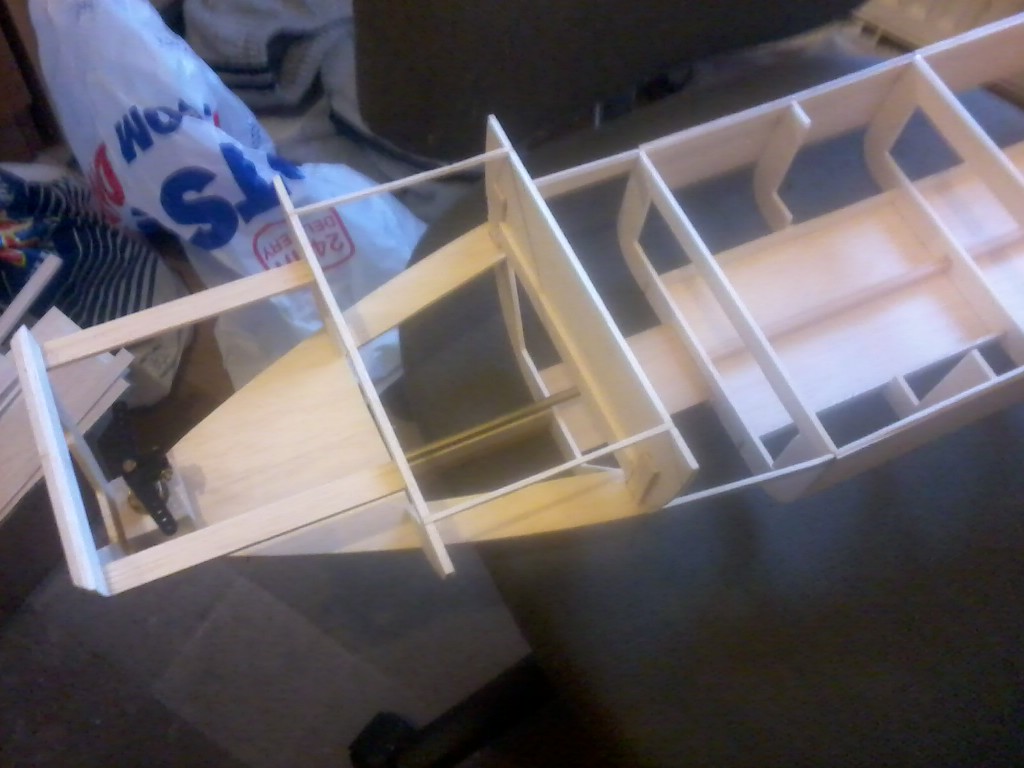

Model w oryginalnej skali 1:100 został zeskanowany i powiększony x2 do 1:50. Jako "kręgosłupa" użyłem listewki sosnowej 6 x 6 mm. Wręgi powstały z balsy 3mm, jak i cała reszta kadłuba, włączając w to poszycie.
Następnie na kadłub została nałożona mata szklana z żywicą.
Jestem aktualnie na etapie szpachlowania i szlifowania, co idzie bardzo powoli.
Postaram się znaleźć i zaprezentować zdjęcia z etapów budowy.

Mam wielką prośbę do wszystkich!
Poszukuję plany tego statku zamieszczone w Modelarz-u nr 3-4/75, w formie skanu lub PDF.
W internecie znalazłem tylko niedokończoną relacje z budowy http://www.kartonwork.pl/forum/viewtopic.php?t=9343&start=0

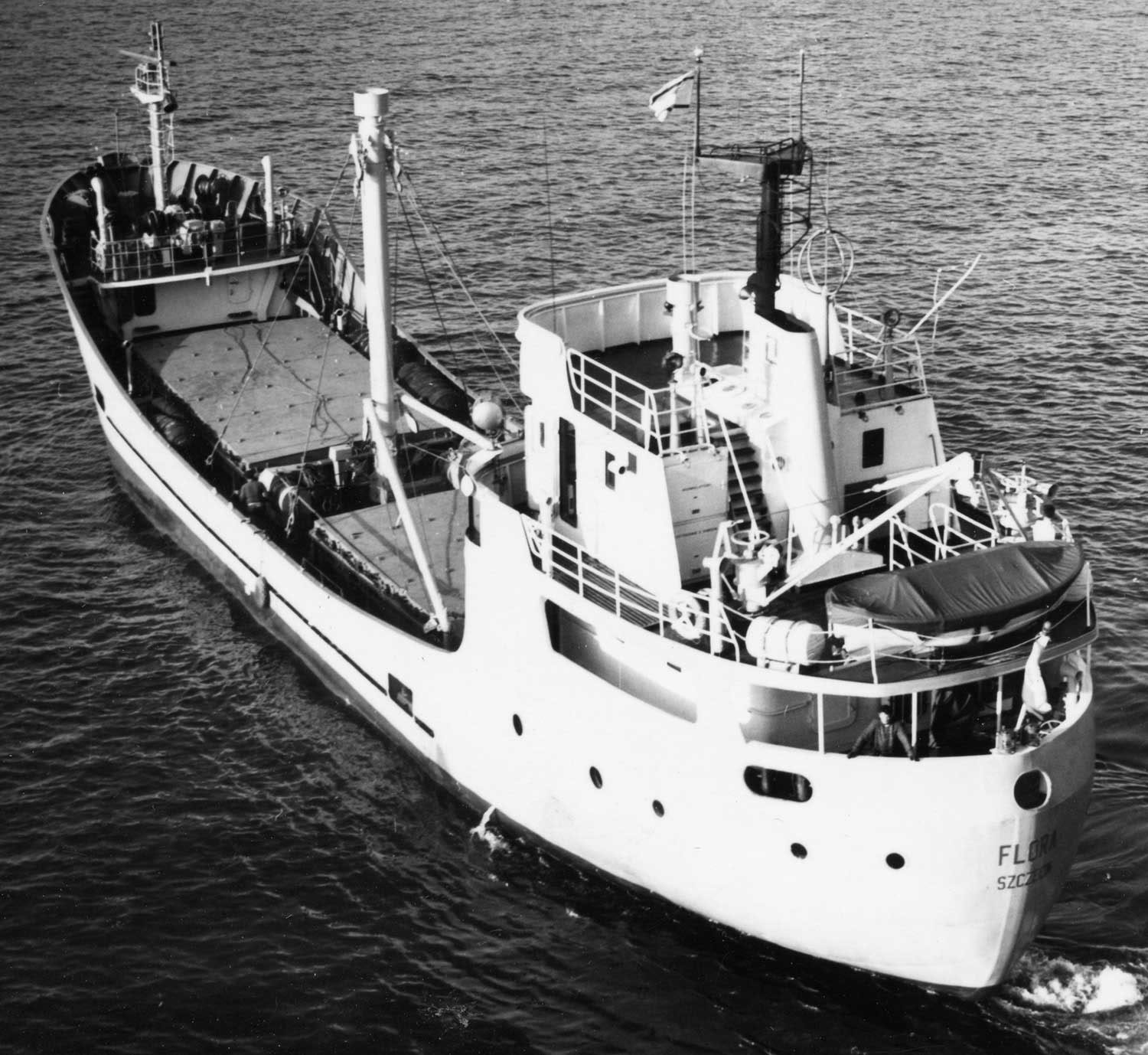

oraz jedno zdjęcie bliźniaczej jednostki m/s Flora

Pozdrawiam
Maciej

[phantom-uk]

Witam

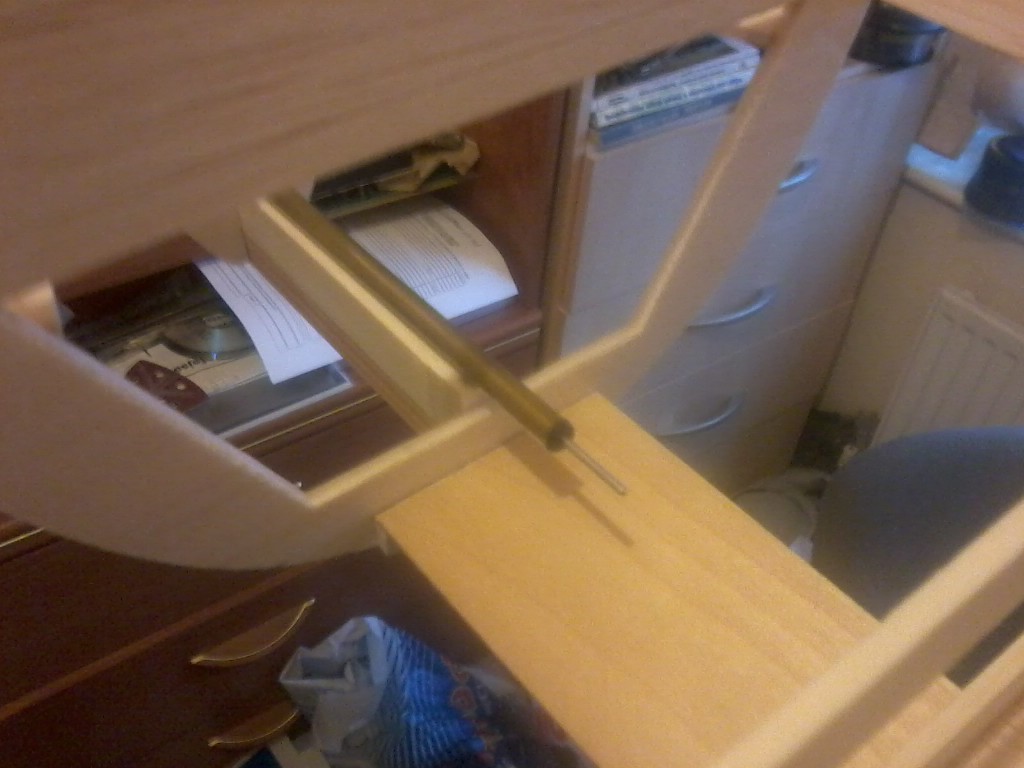

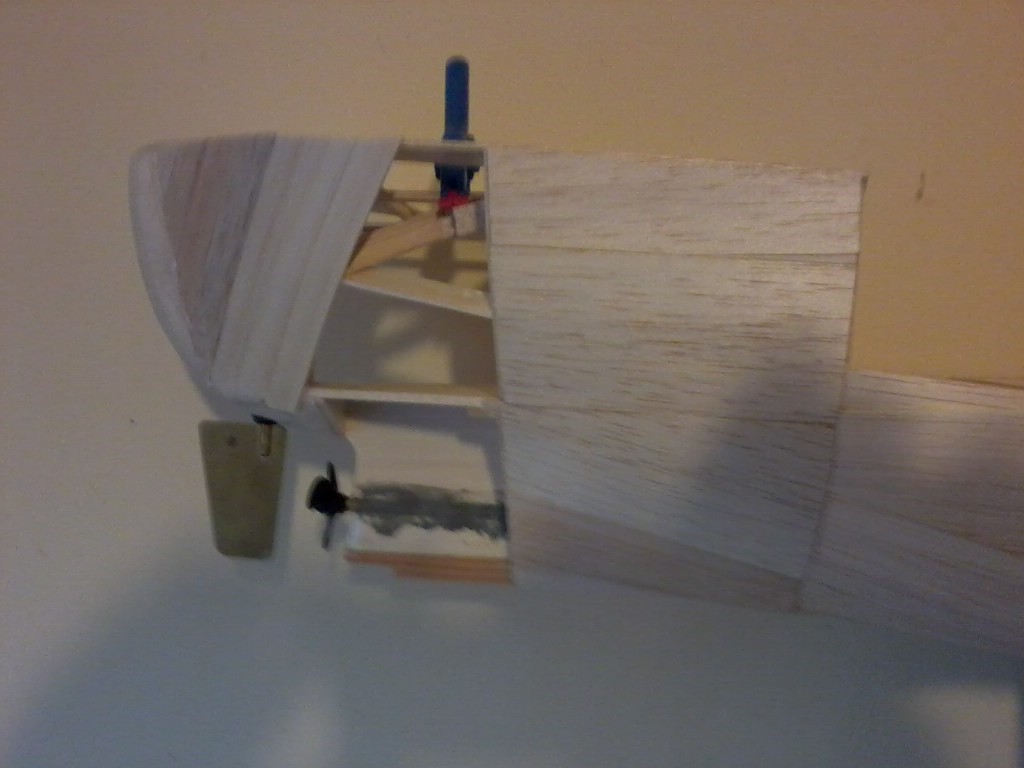

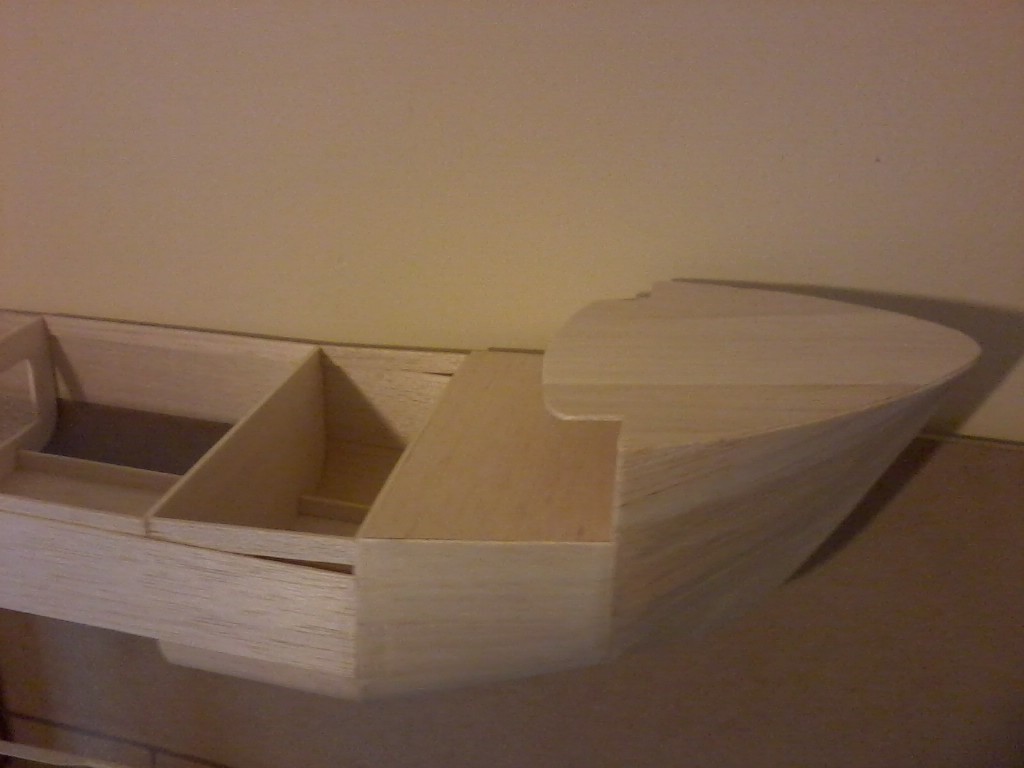

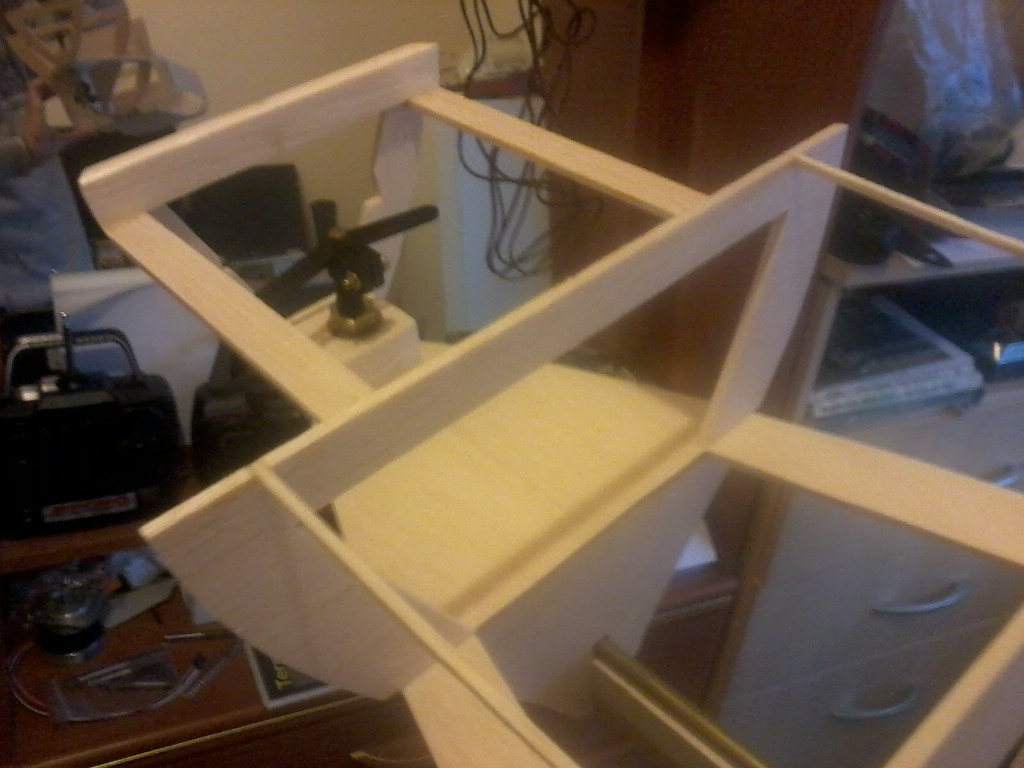

Obiecane zdjęcia.

Pozdrawiam
Maciej

[Slawek Kromer]

witam
jaki masz wstawiony silnik?
Ja bym radził pomiędzy wał a silnik wstawić przekładnie
pozdrawiam sławek

[phantom-uk]

Witam

Silnik to tymczasowo permax400 6V + regulator Hitec EZX-R. Przekładnia też będzie, chociaż jeszcze nie wiem z jakim przełożeniem. Jak zakończę prace przy kadłubie spróbuję dobrać taką przekładnie i silnik, aby model zachowywał się jak oryginał. W kadłubie jest sporo miejsca i nie powinno być z tym problemów.

Pozdrowienia
Maciej

PS.Jeszcze raz dzięki za materiały !!

[phantom-uk]

Witam
Z racji czasu jaki upłynął od mojego ostatniego postu wydawało by się że temat umarł, ale tak nie jest.
Trochę się w moich sprawach osobistych pozmieniało i nie było czasu na modelarstwo, ale mam zamiar powrócić do tematu Emilii i skończyć model. Idą cieplejsze dni, mam teraz bardzo blisko do dużego zbiornika wodnego i chcę to wykorzystać.
Kolejne postępy nad modelem po weekend'zie!

PS. W "między czasie" mój warsztat wzbogacił się o nową zabawkę: drukarka 3D i mam zamiar ją wykorzystać. Nie myślę tu o widocznych elementach modelu, raczej o tym co pod pokładem.

[Tomasz_D]

Gdybyś dalej był zainteresowany to posiadam plany o których wspominasz, tych zamieszczonych w Modelarzu.

[Goofy]

Dokopalem sie do planow .pozdrawiam

[rekmak]

Wklejanie kawałków balsy od wręgi do wręgi powoduje kanciki poszycia i przy tym brak wybrzuszenia. Chyba, że balsa jest z naddatkiem na zeszlifowanie. Z balsy przestaje się budować. Taniej między wręgi wstawić styropian, po szlifowaniu pokryć 1 warstwą tkaniny szklanej. Z wewnątrz wybrać styropian pozostawiając około 10-15 mm warstwę. Pomimo 1 warstwy laminatu, będzie twarda powierzchnia odporna na wodę i wilgoć na zewnątrz i wewnątrz. Na nadbudówkę zastosuj HIPS.
Skalę sprawdzałeś? Model jaką ma mieć długość? Wstaw silnik niskoobrotowy z jakiegoś urządzenia tylko nie wysokoobrotowy i prądożerny z hałaśliwą przekładnią. Dobrym zestawieniem jest silnik 12V, aku żelowe lub lipol 11,1V Jak będzie zrobiony kadłub z napędem, gotowy do pływanie ale bez pokładu zrób próbne pływanie. Jak coś będzie nie odpowiednie łatwo można zrobić poprawki, wymiany.

Odnalazłem Modelarza 3/75. W skali 1:50 powinien mieć długość 895 mm. Duży. Będzie dobrze widoczny na wodzie. Styropian również na nadburcie. Po laminowaniu usuń i od wewnętrznej strony wzmocnij.

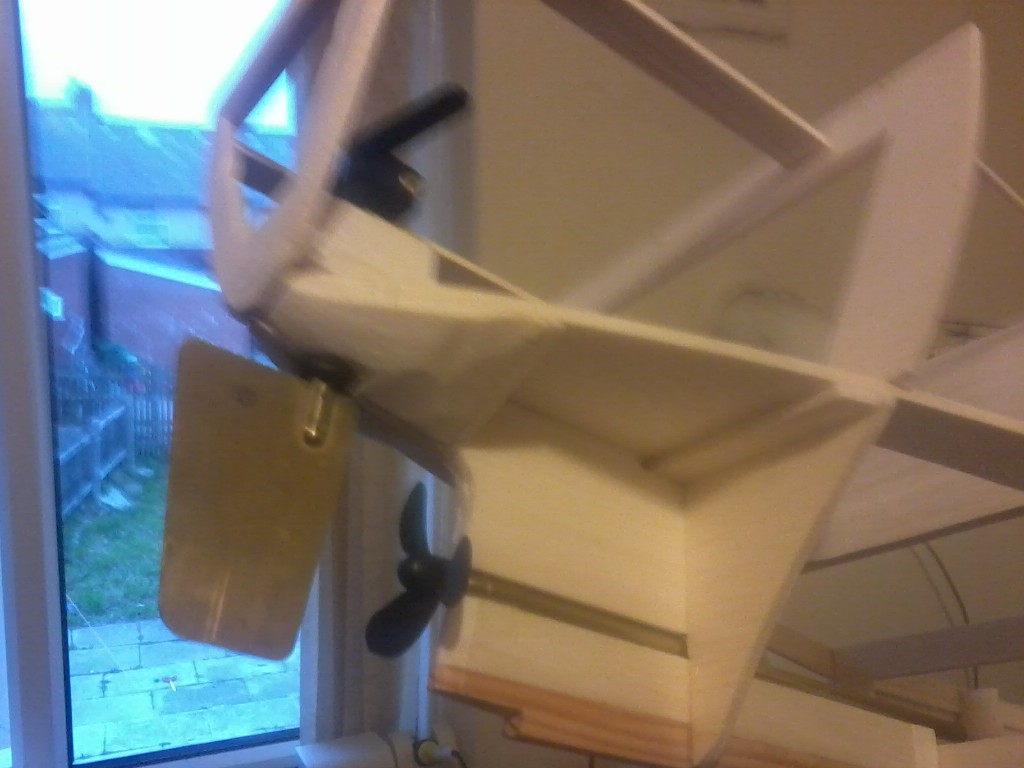

Wyjmij ten brzydki ster niezgodny z planem. Własnoręcznie zrobiony będzie prawidłowy i zmień śrubę na śrubę o większym skoku.

Nie często spotyka się modele statków handlowych. Pochwalam ten wybór.
Nie wiem czy budujesz w modelarni, czy jest kontakt z modelarzami. Trudno samemu budować pierwszy model, następne łatwiej. Przeglądaj na forum opisy budowy i wyłapuj to co najlepsze.
Wytrwałości, poświęcając chociaż pół godz w ciągu dnia jest zawsze coś do przodu.

[PiotrB]

Na Twoim miejscu zaopatrzyłbym się jeszcze w tę wycinankę, a MM wyrzuć do kosza - sorki.
http://sklep.gpm.pl/modele-kartonowe/st ... emilia-gpm
