BUSL 49 ft - kuter hydrograficzny US Coast Guard

[mjg]

Witam!

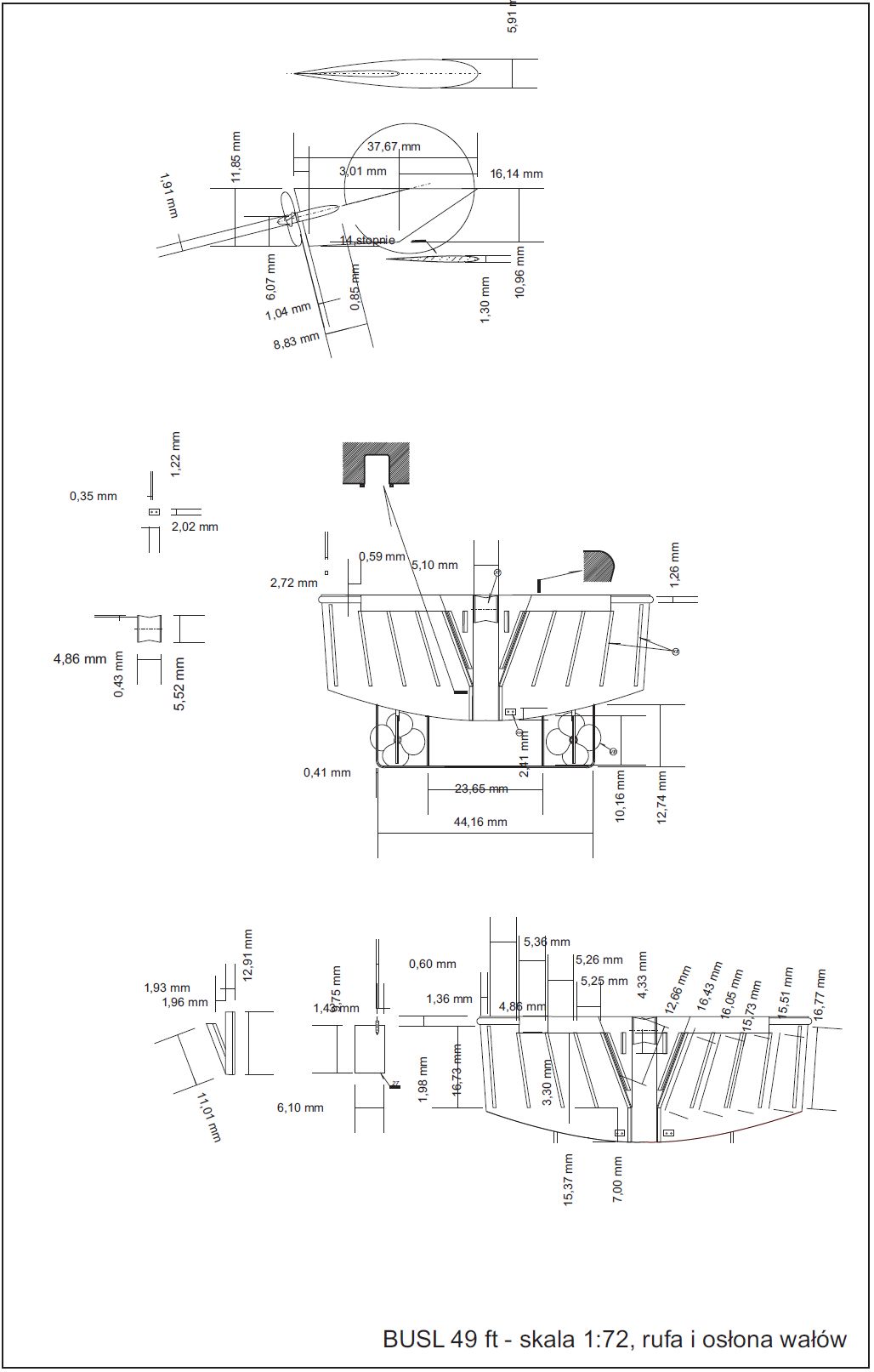

Z powodu upałów musiałem zawiesić działalność, ale żeby się nie nudzić postanowiłem pomniejszyć rysunki do skali 1:72 i zwymiarować detale, które będę budował w najbliższym czasie.
Rysunki i wymierowanie w Corelu.
Pozdrawiam
Mirosław J. Golik

[mjg]

Witam!

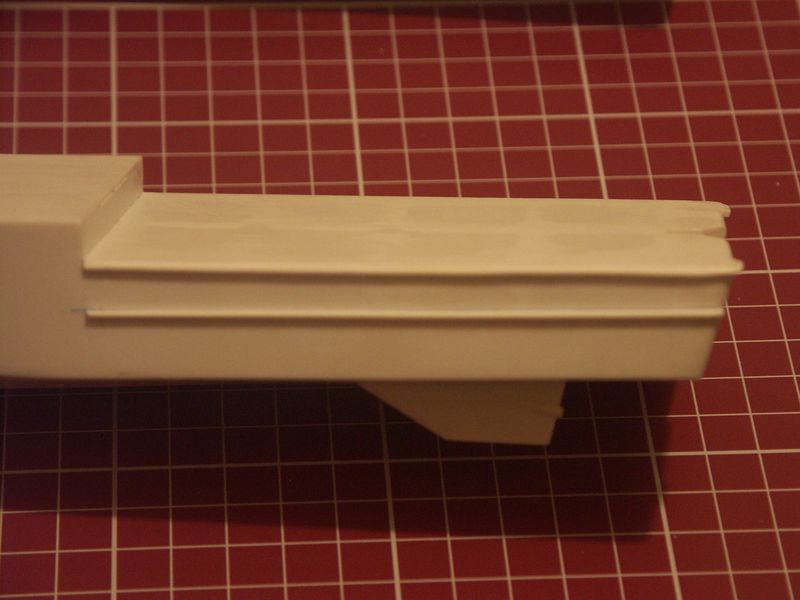

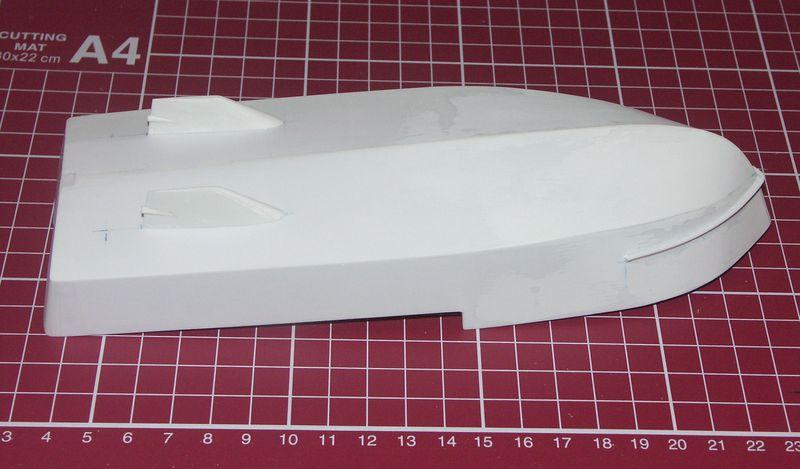

Niewielki, ale jednak postęp. Obrobiłem osłony wałów i je przykleiłem do dna kadłuba oraz listwę przeciwodbryzgową na dziobie.
Pozdrawiam
Mirosław J. Golik

[mjg]

Witam!

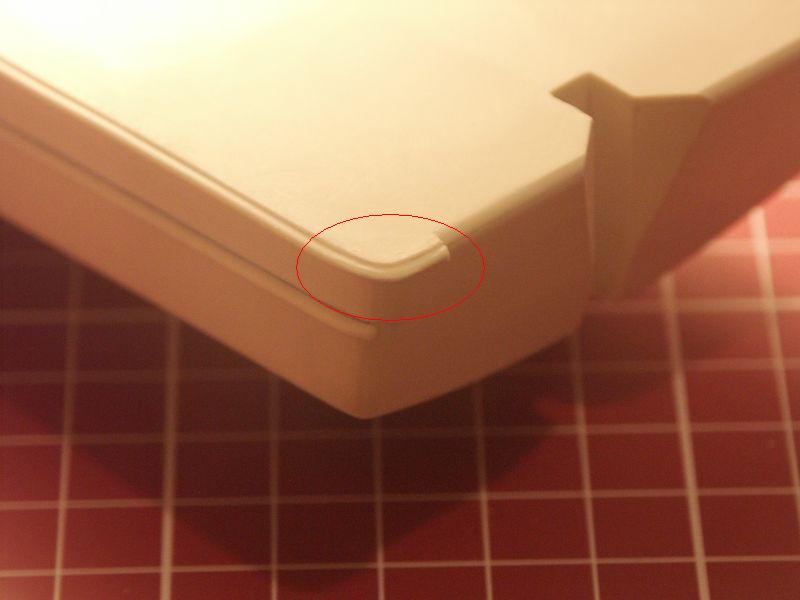

Udało mi się przykleić odbojnice. Górna, przy krawędzi pokładu, zachodzi na pawęż, którą z rozpędu zaokrągliłem na całej szerokości kadłuba i musiałem uzupełnić kawałkami plastyku w celu uzyskania kąta ostrego pokład – pawęż na długości odbojnicy (na zdjęciu w czerwonym kole).
Pozdrawiam
Mirosław J.Golik

[mjg]

Witam!

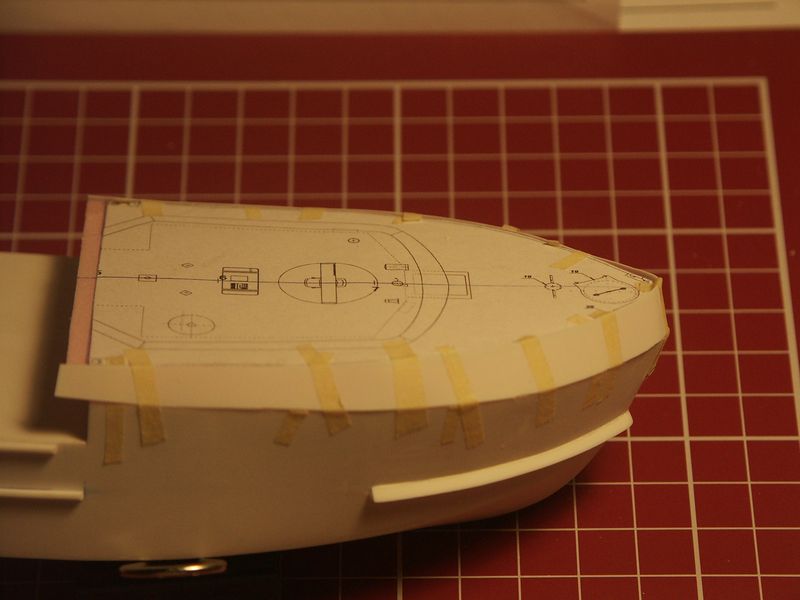

Od ostatniego wpisu minęło trochę czasu, ale nie próżnowałem. W międzyczasie zrobiłem dziobowe nadburcie. Najpierw „wystrugałem” ze styroduru klocek na kształt nadburcia. Następnie z papieru dopasowałem szablon i po kilku przymiarkach przerysowałem nadburcie na plastyk 0,25 mm.
Po wycięciu były kolejne przymiarki i dopasowywanie, aż osiągnąłem „styczną” na całej długości nadburcia. Kleiłem na klocku ze styroduru (czy jak tam się to coś na kształt styropianu nazywa) krótkimi odcinkami po około 3 ÷ 5 mm, zaczynając od uskoku pokładu na lewej burcie, mocując do klocka wąskimi paskami papierowej taśmy samoprzylepnej.
Z klejeniem nie śpieszyłem się zbytnio. Każdego dnia po około 2 ÷ 3 cm, tak żeby uniknąć zbytnich naprężeń (może niepotrzebnie, ale nie chciałem żeby później odskoczył mi jakiś fragment po pomalowaniu modelu). Do klejenia używam kleju do plastyku, a nie cjanoakrylu z tego powodu, że choć klej do plastyku daje słabsze połączenie to jednak pewniej łączy plastyk (przynajmniej w moim odczuciu).
Kolejnym etapem było przyklejenie poziomej listwy relingowej ( tej na której będzie mocowany reling). Wycinałem fragmenty z rzutu poziomego, naklejałem na plastyk i wycinałem ostrym skalpelem. Kleiłem również bez pośpiechu. Po przyklejeniu całości byłem nieco zdziwiony, że pasek o szerokości ok. 0,5 mm bardzo wzmocnił sztywność całego nadburcie.
I to by było na tyle.
Pozdrawiam
Mirosław J. Golik

[rychenko]

Witam
Nadburcie to dość upierdliwy element kadłuba do zrobienia a Tobie wyszło to bardzo ładnie , jest jednak cos co mnie zastanawia , nakleiłeś rzut pokładu dziobowego na klocek wyprofilowany w kształcie nadburcia tyle ze nakleiłeś ten papierowy skan na górze tego klocka , klocek zwęża się ku górze a dołem jest szerszy w obrysie i czy właśnie ta dolna cześć tego Twojego klocka z pianki nie powinna mieć wymiary tegoż rzutu pokładu? Choć może się mylę bo nie mam tych planów

[jeskom]

Według mnie jest dobrze. Nakleił wewnętrzny obrys nadburcia. Zauważ rychenko że jak by to przykładowo był to obrys zewnętrzny to miałby jeszcze coś wyrysowane ku środkowi (zgodnie z ideą że nadburcie jest do wewnątrz)a na tym zdjęciu już dalej nie ma żadnych liń.

to takie moje zdanie

[mjg]

Witam!
Od góry nakleiłem rzut po obrysie nadburcia, a od dołu po obrysie pokładu (niewidoczny na zdjęciu). Linie na klocku pomogły mi zsynchronizować wzajemne położenie dzięki czemu osiągnąłem odpowiednie nachylenie nadburcie na całym obwodzie.
Pozdrawiam
Mirosław J.Golik

[mjg]

Witam!
Z powodów obiektywnych miałem dłuższą przerwę przez co wypadłem aż na trzecią stronę relacji, ale wracam do stoczni i buduję.

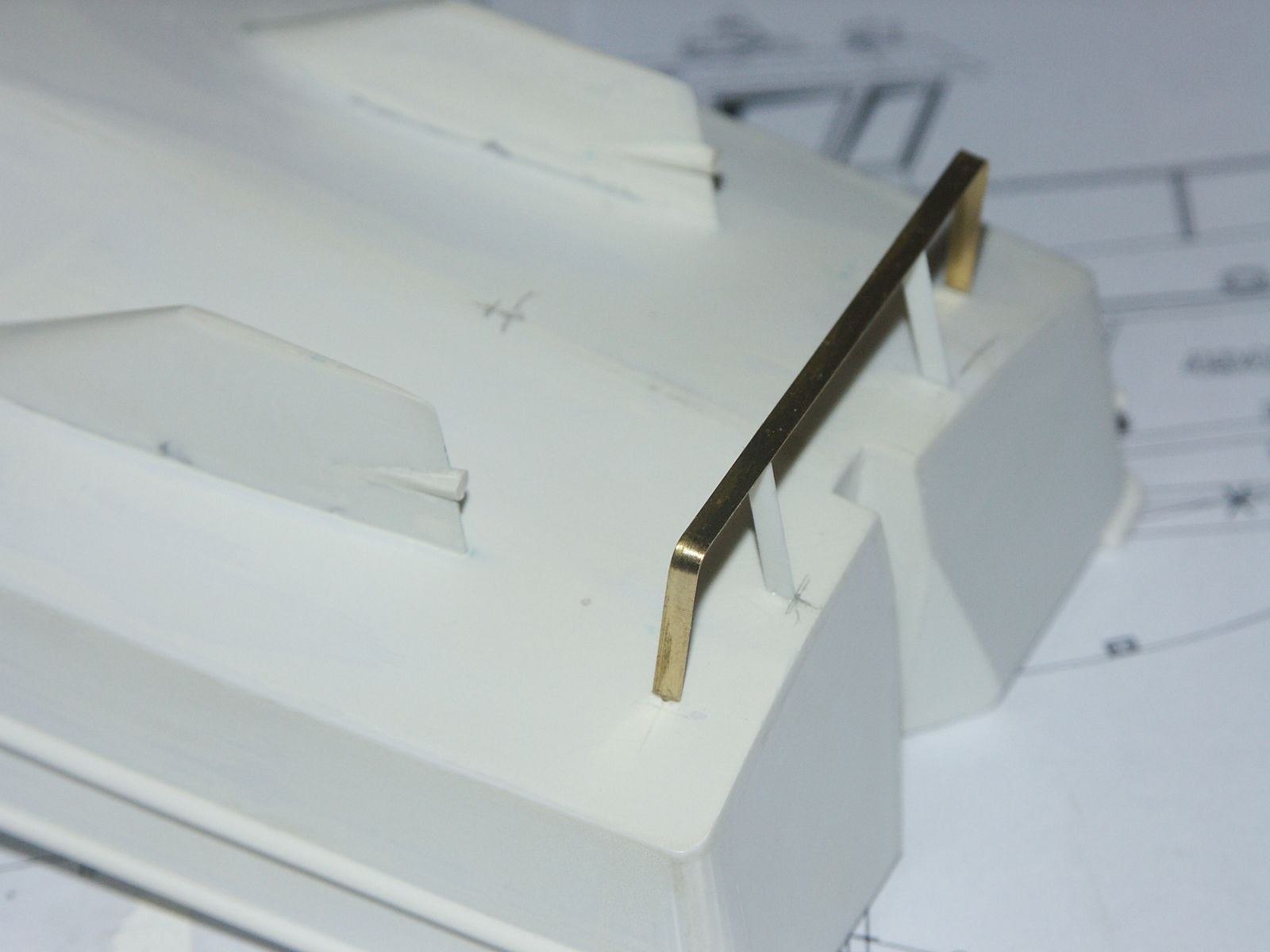

Długo zastanawiałem się z czego wykonać osłonę śrub na rufie i doszedłem do wniosku, że najlepiej będzie zrobić ją z blaszki mosiężnej 0.4 mm. Wyciąłem pasek z naddatkiem, tak żeby wystarczyło na bolce, które wkleiłem w poszycie w celu wzmocnienia całej konstrukcji. Przed wklejeniem pasek blachy opiłowałem na profil dwustronny wypukły. Dodatkowe dwa wsporniki wykonałem z plastyku 0.5 mm również wyprofilowany dwustronnie. Całość po sklejeniu (klejem CA) trzyma się nad wyraz mocno.
Do kompletu wykonałem też dwa stery o wym. 6x10 mm.
Pozdrawiam
Mirosław J.Golik

[mjg]

Witam!

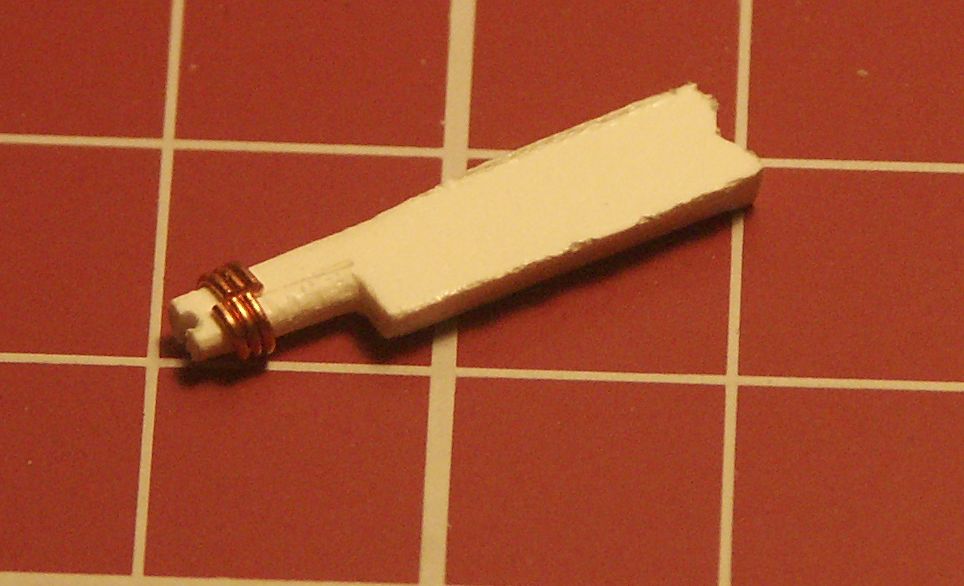

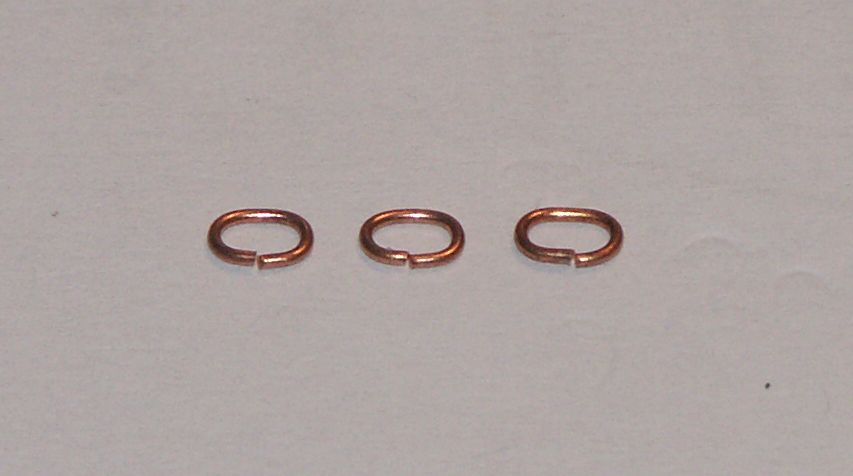

Małymi kroczkami do przodu. Wypiłowałem otwory na kluzy, szt. 4. Ze spienionego PCV przygotowałem szablon, który owinąłem drutem o.5 mm, przeciąłem, zeszlifowałem do połowy i nakleiłem we właściwym miejscu.
Pozdrawiam
Mirosław J.Golik

[mjg]

Witam!
Malowanie czas zacząć. Nadburcie od wewnątrz na dziobie pomalowałem na biało, ale nie będę tego pokazywał bo na tle białego plastyku i tak nic nie widać. W miejscach gdzie będą żółto-czarne pasy ostrzegawcze położyłem kolor żółty. Po przeschnięciu i zamaskowaniu tu i tam pomaluję pokład na zielono.
Pozdrawiam
Mirosław J.Golik
