Orkan zazdrości

[Wojtek-Opole]

Również uśmiechnąłem się promiennie na widok efektów Twojej pracy. Bardzo śliczne to lutowanie.

[futaba]

Przepraszam za mały off, ale myślę, że dobry temat zważywszy na lutowane drobnoustroje które pokazuje nam Andrzej1. Jak ktoś jest leniwy lub mu się nie chce, to można świetną pastę cynową do lutowania kupić gotową za grosze. Polecam tę:
http://www.ebay.com/itm/Soldering-Repair-Solder-Paste-Cream-Welding-Paste-50G-/190737511225?pt=LH_DefaultDomain_2&hash=item2c68d77339
Używam takiej i jest naprawdę świetna, zarówno pod palnik jak i zwykłą lutownicę. Jest tylko jeden mały mankament - ja na swoją czekałem ponad 2 miesiące, prawie zapomniałem, że ją kupiłem

[Andrzej1]

Miło, żeś tu zajrzał(a)

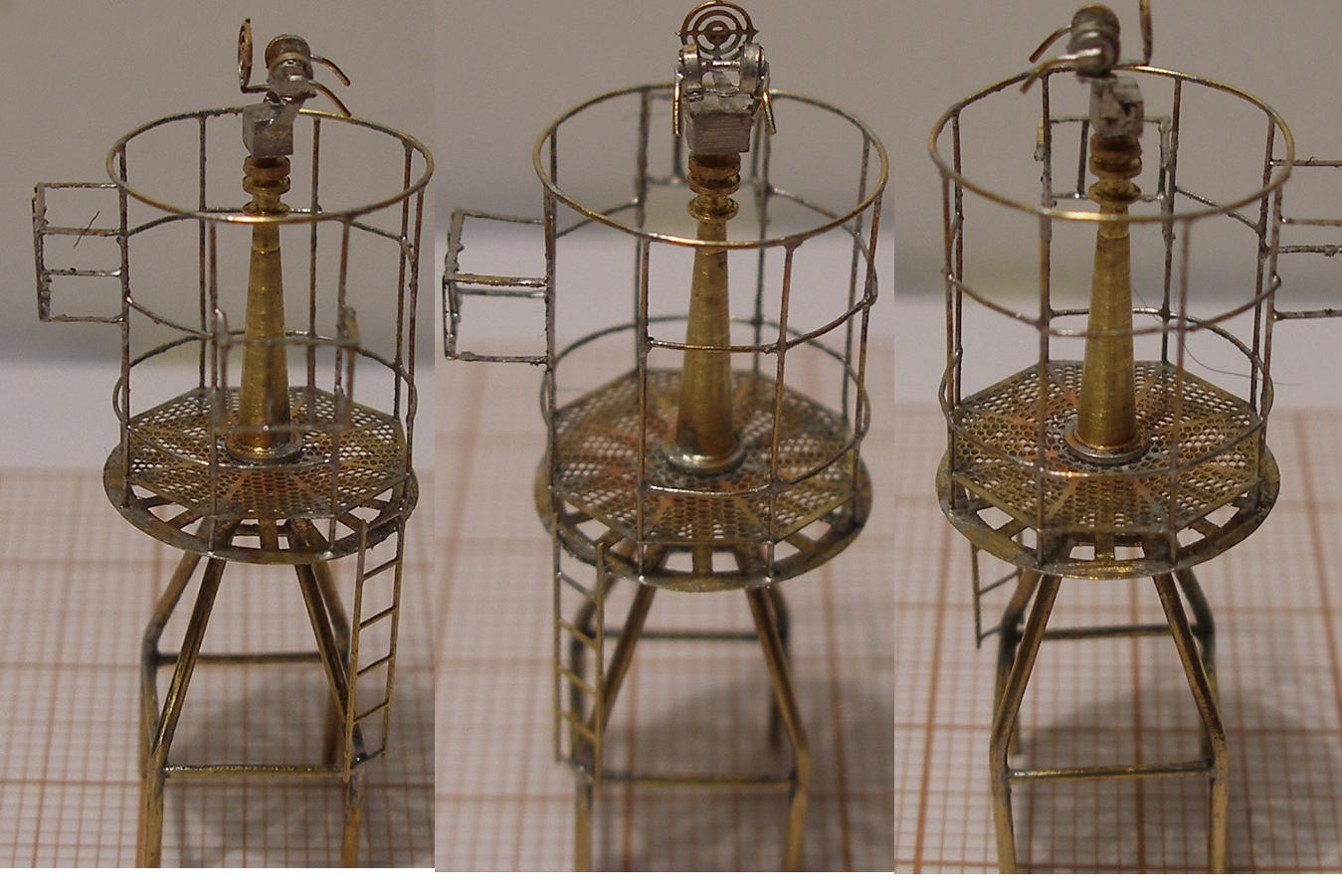

Wymęczyłem wreszcie całą Kolonkę (bo tak się to chyba nazywa). Lutowania na tym koniec.
Lutowania Kolonki oczywiście. Najwięcej emocji to było przy wlutowywaniu celownika
w jego podstawę. Lutownica z Lidla nie dawała rady podgrzać tak szybko dołu stożka, aby
góra jeszcze się nie roztopiła. Z rozpaczy użyłem lutownicy transformatorowej 50W.
Ta z kolei troszkę podgrzała podstawę i cała konstrukcja osiadła o jakieś 0.2mm i w dodatku
krzywo, ale tak zostanie.
Chciąlbym też dodać, że lutownica 50W trzymana w ręku nieco nad drabinką, ale w środku
konstrukcji dawała spory zastrzyk adrenalinki. Na szczęście ręka mi nie drgnęła, bo wszystko
trza by zaczynać od początku (prawie).
A dla ciekawych jak zostanie, taka oto fotka :

Z ukłonami
Andrzej Korycki

Droga Futabo (tak można ? ) z całą przyjemnością przeczytałem Twój wpis.
O żadnym zakłócaniu wątku mowy być nie może. Polecam się na zaś.

Andrzej K.

[Borek]

Dzień dobry,
Bardzo mi się Twoje lutowanie podoba. Zważywszy na skalę, to podziwiam precyzję

[Piotr80]

AndrzejuPierwszy!
Orkany w końcu dostały docelowe RBS-15Mk3. Może Ci się przyda poniższy link, polecam, na modelu będą wyglądały o wiele bardziej efektownie niż kwadratowe, oliwkowe RBS-15Mk2.


Źródło i więcej fotek na
http://www.3fo.mw.mil.pl/index.php?vhos ... 224&limes=

Pozdr
Piotr

[Andrzej1]

Ogromne dzięki Piotrze.

Postaram się Ciebie nie zawieść.

Z ukŁonami
Andrzej Korycki

[MODELARSTWO OKRĘTOWE]

W lutowym lub kwietniowym numerze MO zamieścimy mały suplemencik do planów ORKANA z rysunkami i grafiką 3D nowych wyrzutni RBS-15Mk3 oczywiście autorstwa Jacka Krzewińskiego.

[paniol2005]

Andrzeju , pozwoliłem sobie wkleić :
http://www.polska-zbrojna.pl/home/artic ... rzyjaciela

[Andrzej1]

Wszystkim kibicom ogromnie dziękuję.
Jak się pozbieram po remoncie, to uruchomię ponownie stocznię.

Z ukłonami
Andrzej Korycki

[Andrzej1]

Dziędobry

Po krótkiej przerwie, która trwała dość długo, zabrałem się do modelowania.
Ponieważ Modelarstwo Okrętowe zamieściło plany wyrzutni pocisków, które
aktualnie są na Orkanie, to postanowiłem zająć się właśnie nimi.
A poza tym, Piotr80 tak kazał.

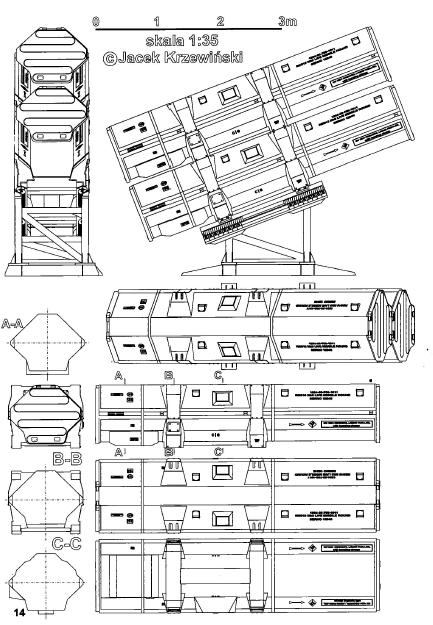

Część planów wygląda tak :


Na ich podstawie wykonałem z polistyrenu skrzynkę o kształcie przypominającym
z grubsza to co na planach (ta po lewej).


Następnie napełniłem ją epidianem i próbowałem doprowadzić do kształtu zgodnego
z planami za pomocą pilnika.
Powiodło się to do tego stopnia, że druga skrzynka (ta po prawej) już z grubsza jest jaka trzeba.
Ponieważ to wszystko ma być lekkie, to postanowiłem wykonaną w ten sposób
wyrzutnię potraktować jako kopyto i wylaminować wyrzutnię.

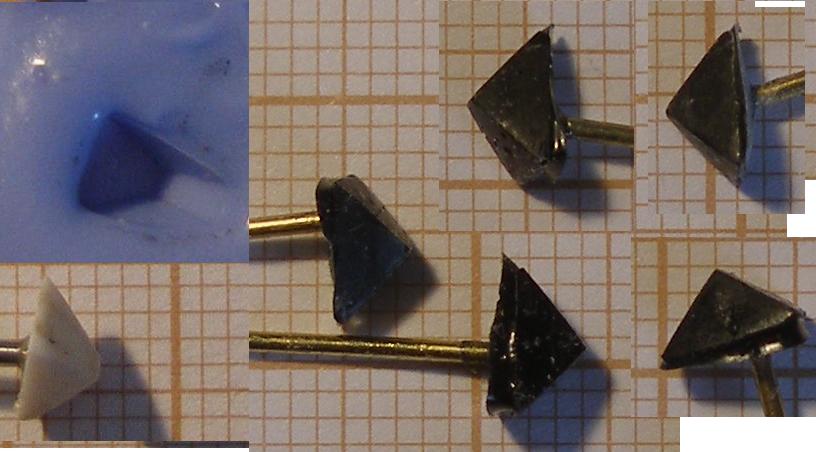

Ale jeszcze wsporniki.
Było by miło, żeby były choć trochę podobne do siebie. Wymyśliłem, że zrobię jeden
i skopuję go odlewając w formie z silikonu dentystycznego. Wspornik zrobiłem
z polistyrenu, sklejając go z dwóch trójkątów i pasków. Powstałą bryłę wypełniłem
epidianem i doszlifowałem papierem ściernym. Następnie odcisnąłem w niebieskim
silikonie. Do silikonu wlewałem zabarwiony byle farbą epidian, wstawiałem drut 0.8
i czekałem.
Jak do tej pory wykonałem 5 wsporników i wszystkie są podobne. Są to wsporniki na górze.

Wspornik dolny właśnie schnie po uzupełnieniu braków.
Po odlaniu dolnych wsporników posklejam to wszystko do kupy i spróbuję odcisnąć
w silikonie. W powstałej w ten sposób formie będę laminował właściwe wyrzutnie.
Laminował będę tkaniną 50g/mkw. Ze 4 -5 warstw. Otrzymam lekką i trwałą skorupkę
a przynajmniej mam taką nadzieję.

Z ukłonami
Andrzej Korycki
