drobnicowiec FRANCISZEK ZUBRZYCKI

[SlawekOkrojek]

Wsporniki nadburcia

[ryszardb]

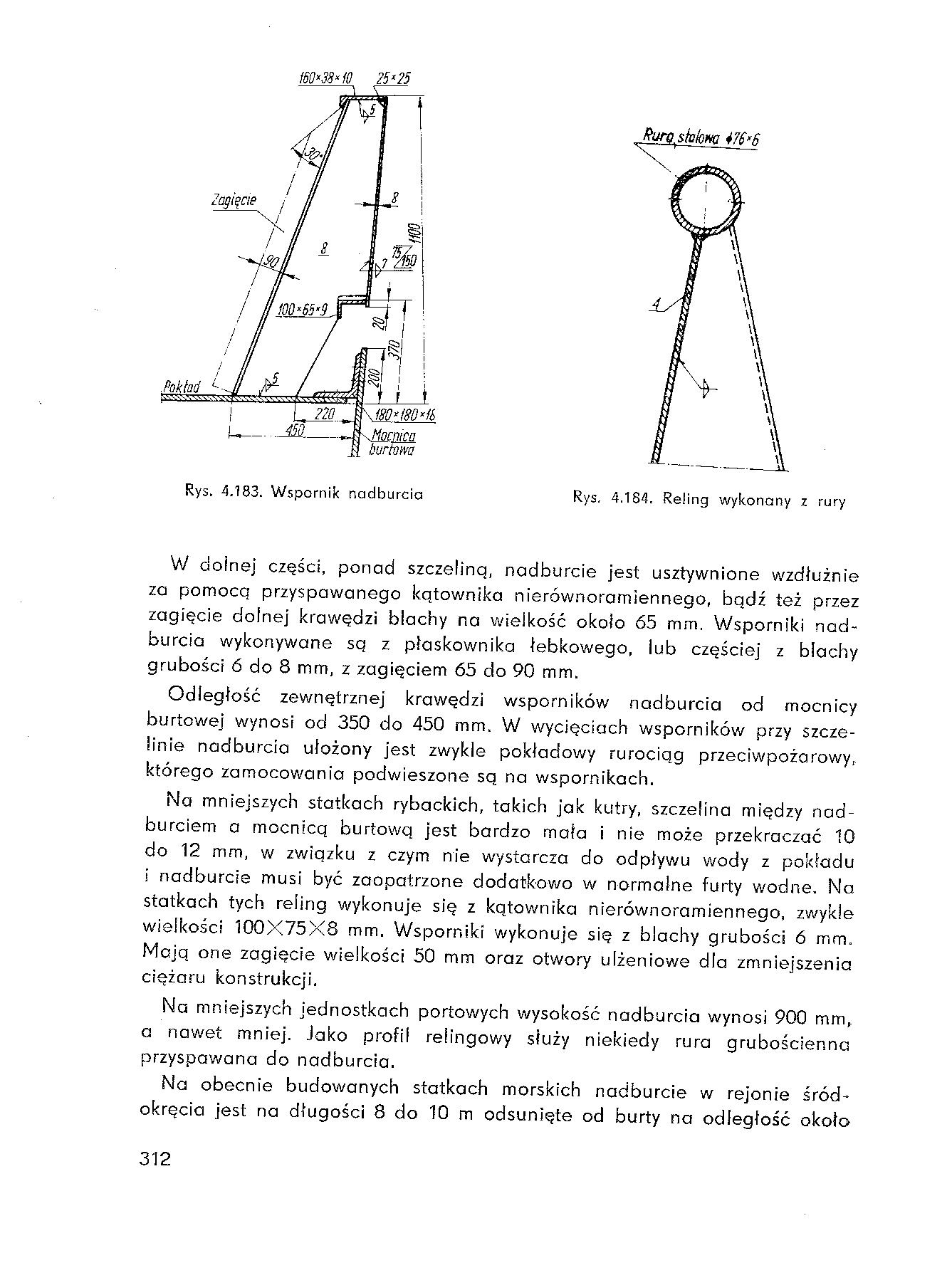

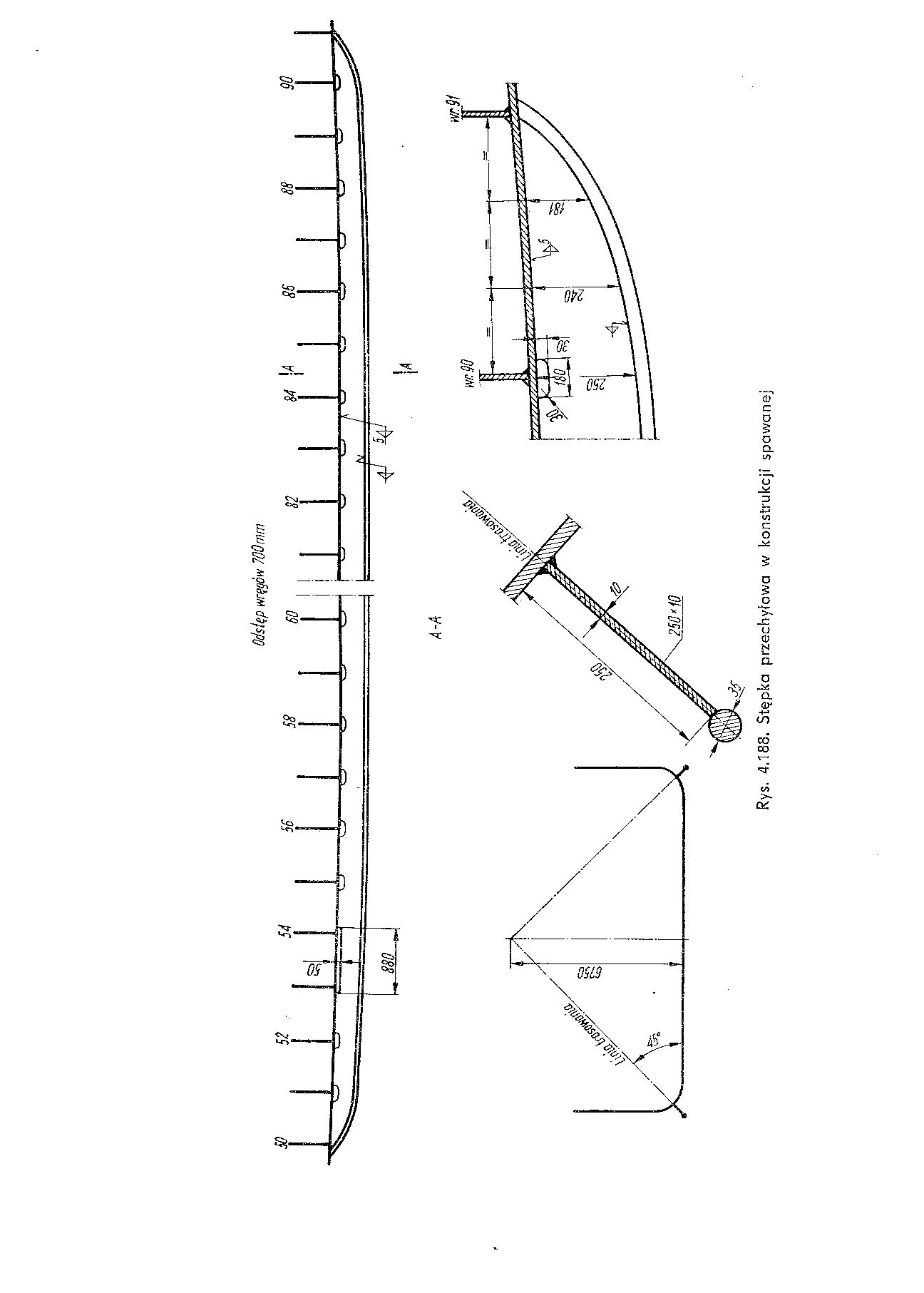

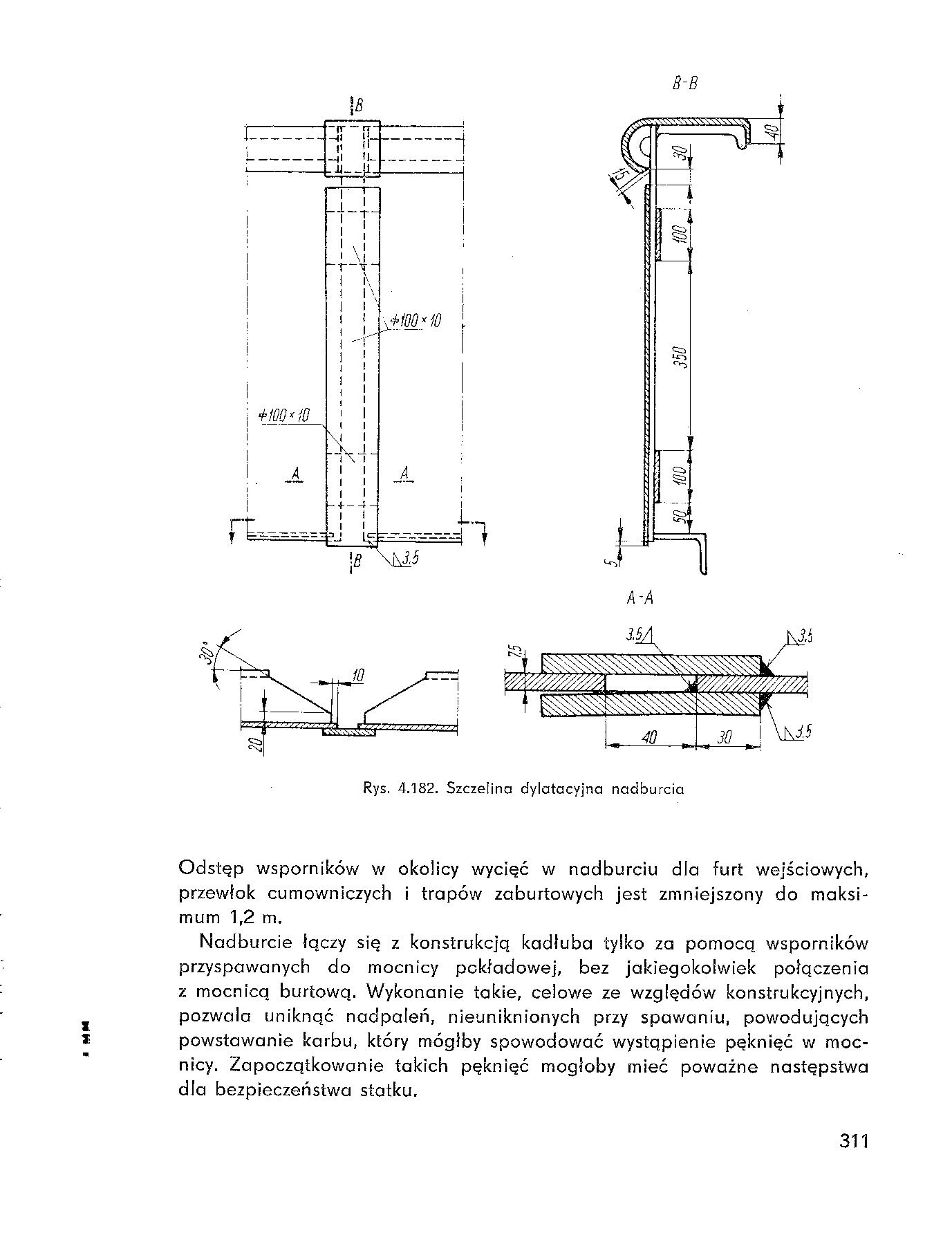

Najlepsza podpowiedzią bedą rysunki z książki prof.W. Wakuły "Konstrukcja kadłuba okrętowego"
Podziwiam kunszt twej pracy.
Pozdrowienia
Rysiek B.

[Jacek.]

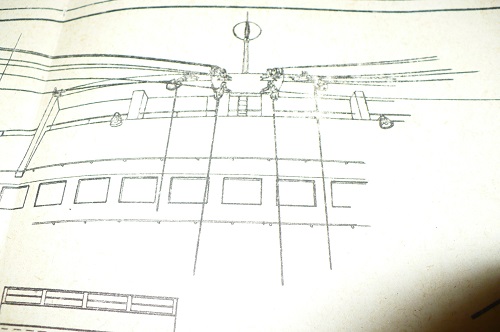

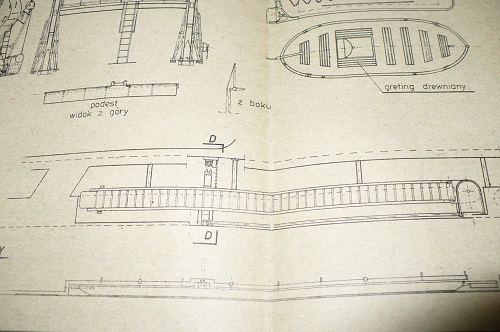

Dziękuję za podpowiedzi . Mam takie pytanie . Nie wiem czy da radę bo będzie to mikroskopijne ale chodzi o trap , stąd moje pytanie czy trap najpierw odchyla sie o 90 stopni od burty a potem jest opuszczany równolegle do kadłuba .Jak nie da rady takiego mechanizmu zrobić bo to jest maleństwo ( z rysunku wychodzi że trap musiał by mieć szerokość 3 ewentualnie 4 mm)to zostawię atrapę.

[Jacek.]

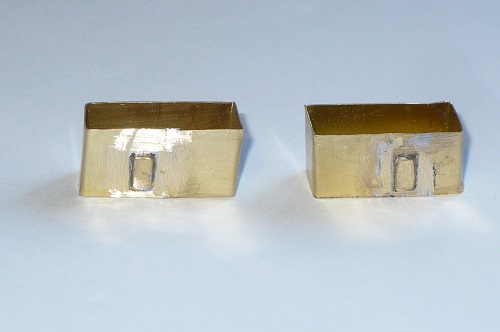

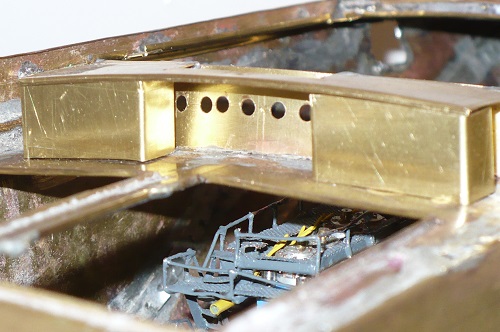

To pewno maszynownie do bomów ale tak wyszły drzwi jak pokazywałem poprzednio . Całość będzie wlutowana między pokładem głównym a pokładem rufówki . Od przodu drzwi nie widać bo są one od drugiej strony . Jeszcze muszę wywiercić w tych maszynowniach bulaje . Zanim jednak przylutuje muszę wymyślić szkiełka do bulaji i jakieś ramki .

[ryszardb]

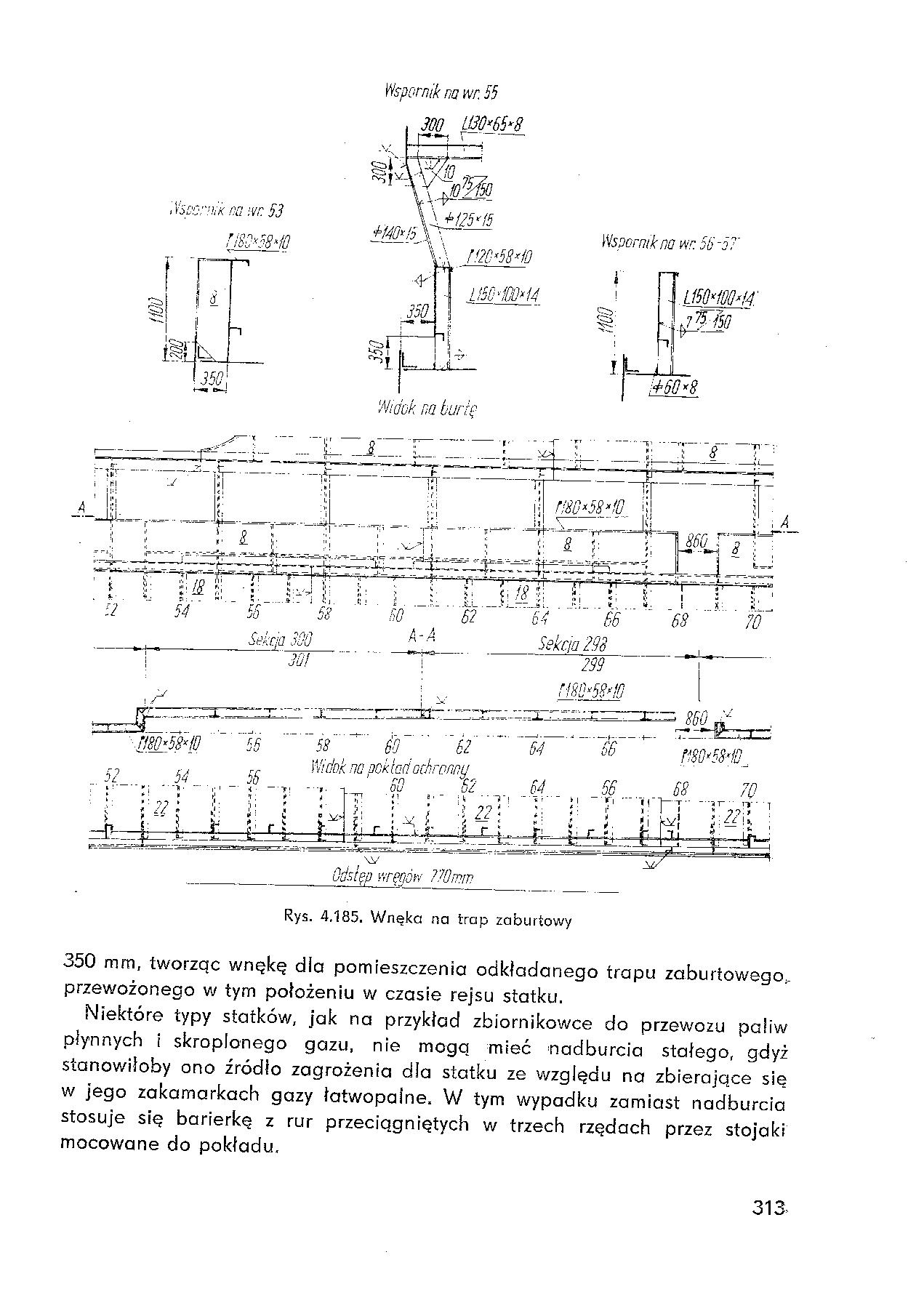

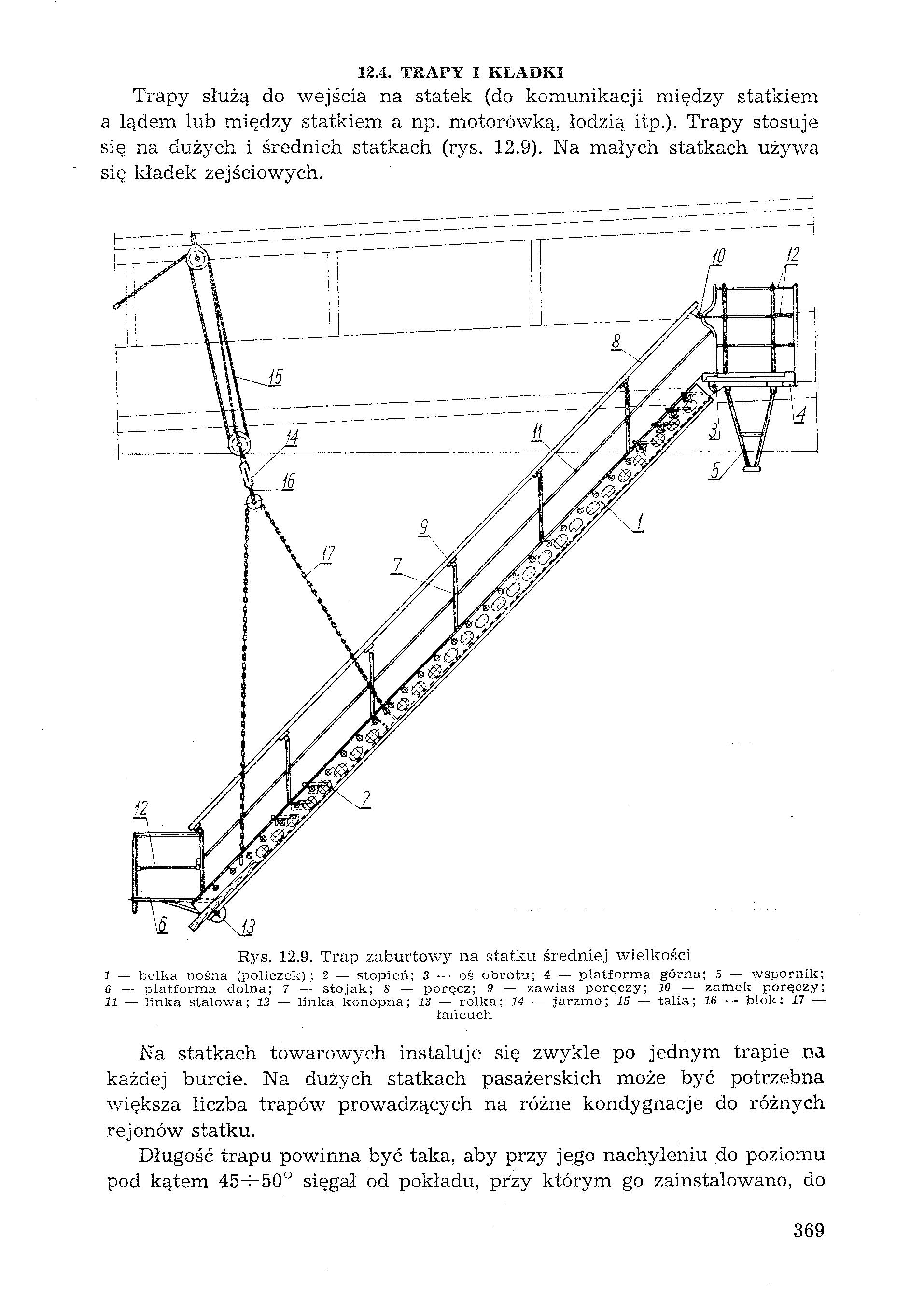

Raczej chyba zrób atrapę. Trapu maja jeszcze schody ruchome, wychylane są za burtę po położeniu prostopadle do burty i opuszczane,. mają możliwość obrotu o niewielkie kąty , gdyż nie zawsze statek stoi burtą przy nabrzeżu.

nie mogę więcej rysunków przesłać.Ta poczta odrzuca .
pozdrowienia Rysiek

[Tomasz_D]

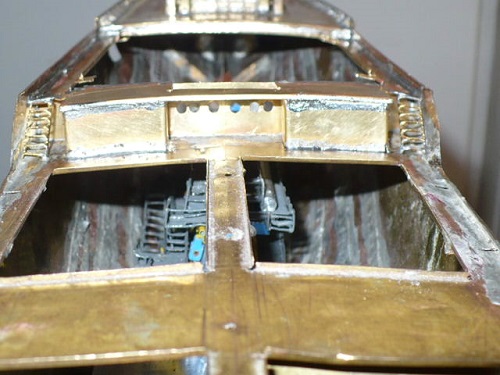

Przyglądam się Jacku Twojej budowie z boku i nurtuje mnie jedna rzecz. Wymodelowałeś na miarę możliwości makietę silnika ale chyba nie zamierzasz go zostawić tak we wnętrzu blaszanej puszki jaką jest w tej chwili kadłub ? Jeśli już pokusiłeś się o modelowanie takiego elementu to trzeba było pomyśleć także o wymodelowaniu wnętrza kadłuba, przynajmniej części w jakiej ten silnik siedzi bo w tej chwili pasuje on do wnętrza kadłuba jak wół do karety a samo malowanie poszycia od środka niewiele zmieni.

[Jacek.]

Tomaszu - dopiero jak umieszczę przedni silnik do steru strumieniowego to pomyślę jest w planie . Chciałem zrobić to z lekkich elementów mianowicie ściany i takie pomieszczenie co prawda nie będzie one zgodne z danym modelem ale będzie przypominać je ( na razie żadnej sensownej fotki nie znalazłem aby było widać całą maszynownie ). Ładownie też chcę tak urządzić aby po otwarciu pokryw było widać ładunek ale po wyjęciu makiety żeby było dojście do wszystkich części elektrycznych serwa , baterie , silniki do otwierania luków i podnoszenia kotwic. To jest w planie ale to jest zabawa jak bedę miał całkowicie zagospodarowany kadłub.Między czasie może coś podpowiecie i w miarę możliwości będę robił .

[Jacek.]

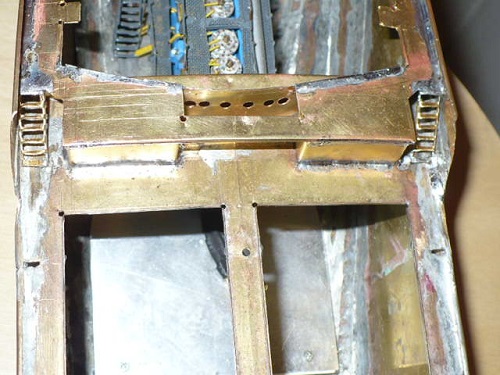

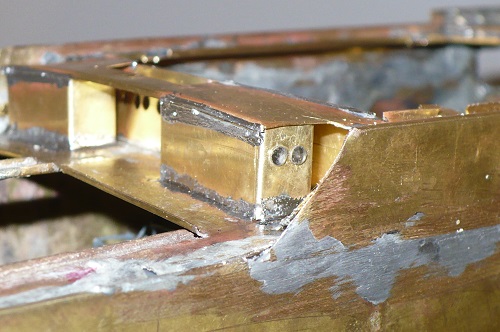

Zabudowa między pokładem głównym a pokładem rufowym zakończona . Bulaje wykonałem z pleksi 2 mm , wytoczyłem krążki o średnicy 3 mm z kołnierzem 4 mm i od wewnątrz wkleiłem .Musiałem je teraz wkleić bo nie miał bym dostępu do nich . Na razie napotkałem na problem bo chciałem zdejmowaną nadbudówkę zrobić ale przecież do niej jest przymocowane olinowanie wraz z krążkami i elementy bomów .Muszę pomysleć jak to sensownie rozwiązać .

[Jacek.]

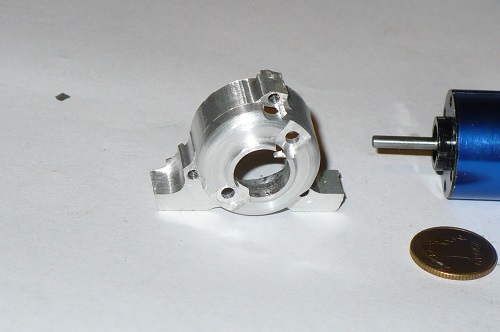

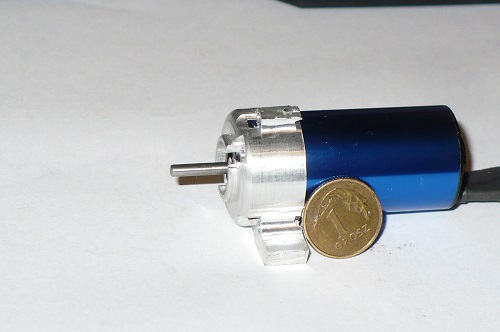

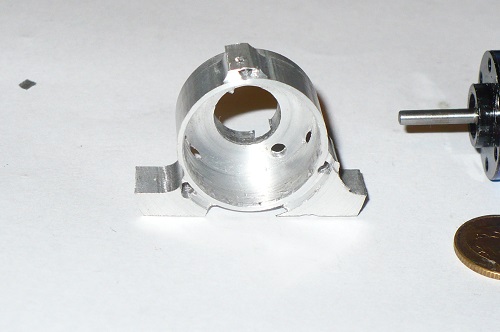

Teraz prace przeniosłem na dziób. W pierwszej kolejności wykonałem uchwyt do mocowania silnika napędzającego ster strumieniowy . Będę chciał jeszcze dorobić tył do tego uchwytu tak aby przypominało to makietę silnika elektrycznego . Trochę pracy będzie z nacinaniem paneli chłodzących ale pomału da się je wyfrezować

[Jacek.]

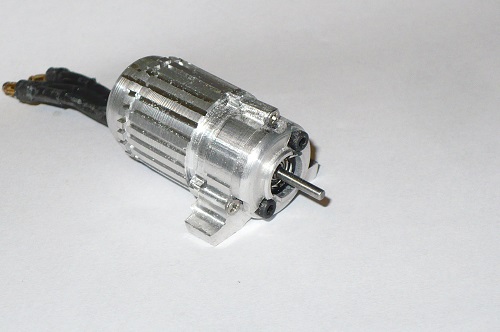

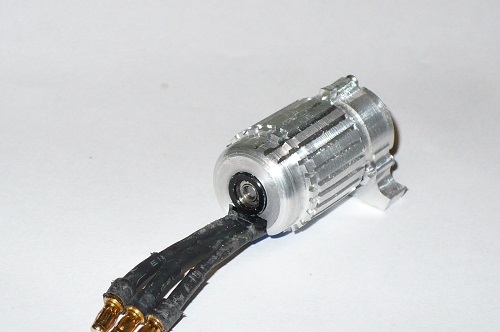

Oto silnik 15000 kv taką obudowe zrobiłem aby przypominała obudowę silnika prawdziwego . Chciałem w ten sposób ukryć silnik elektryczny .Troszkę muszę go obrobić i oszlifować . Cel następny przeniesienie napędu ale najpierw podstawa do mocowania silnika i osprzętu .
