Motorówka Straży Granicznej S-12 "Szkwał"

[Jarek]

Pytasz o zabezpieczenie. Chyba nie będę oryginalny. Z zewnątrz całość będzie przelaminowana żywicą i włóknem szklanym, a wewnątrz też myślałem nad laminatem, ale chyba kilka warstw dobrego lakieru wystarczy. Będzie również pianka poliuretanowa wypełniała wszystkie zbędne komory jako komory wypornościowe. Mam nadzieję, że to w przypadku wywrotki na wodzie uchroni przed zatonięciem.

[ArturN]

Wywrotki? to powiem szczerze, nie wiem jak tego można dokonać chyba na czubku masztu mocując 1 kg odważnik ołowiany. Te modele są bardzo stateczne ( jeden jest zbudowany i pływa z Biłgoraju, a drugi z Braniewa). Nie widziałem jeszcze sytuacji że te modele mogły by się wywrócić. Ale fakt że budowali je modelarze doświadczeni. Zabezpieczyć w środku oczywiście trzeba bo na fali potrafią wziąść wodę do środka.
Z poważaniem
Artur N

[futaba]

Dobrze kombinujesz, tak zrób, kompozyt na zewnątrz a wewnątrz lakier. Pianki nie polecam, tak jak napisał Artur, te jednostka jest nie do wywrócenia przy normalnym pływaniu. A jak już chcesz zrobić wypełnienie komory to bardzo dobrze uszczelnij ją przed dostępem wilgoci, bo jak pianka chwyci wilgoć, to już jej nie odda i wszystko pójdzie w drewno, nawet jak je bardzo dobrze zaimpregnujesz.

[Jarek]

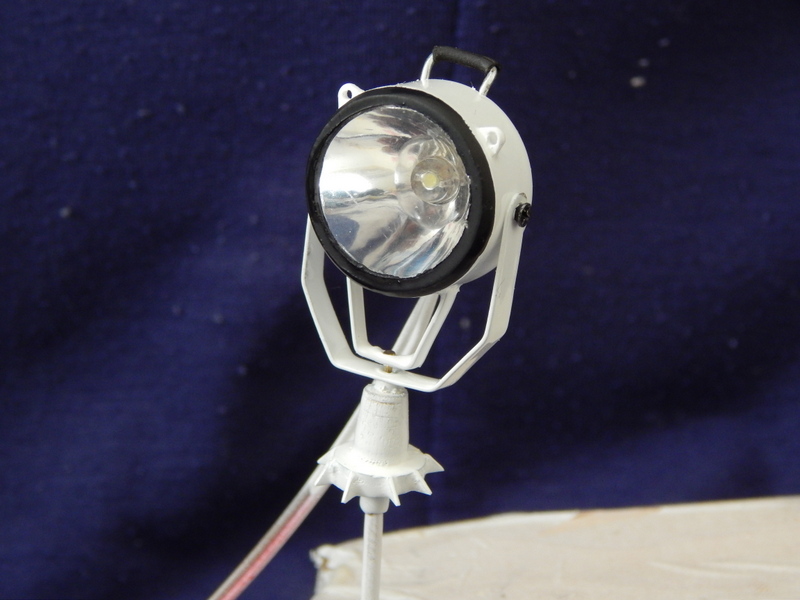

Reflektor główny na sterówce :

Materiał wyjściowy to żarówka (halogenowa) w tym przypadku Ledowa. Wykorzystałem tylną odciętą zaznaczoną część, która pasowała mi wymiarami oraz jednego Leda.


Podstawa polutowana z mosiądzu. Odblask ze starej latarki.

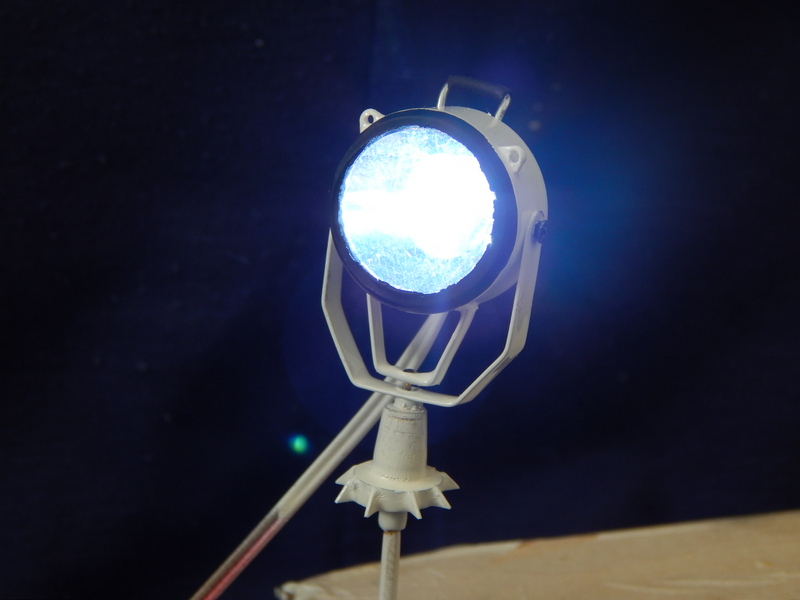

Świeci na odległość 10m, a średnica zaledwie niecałe 2cm

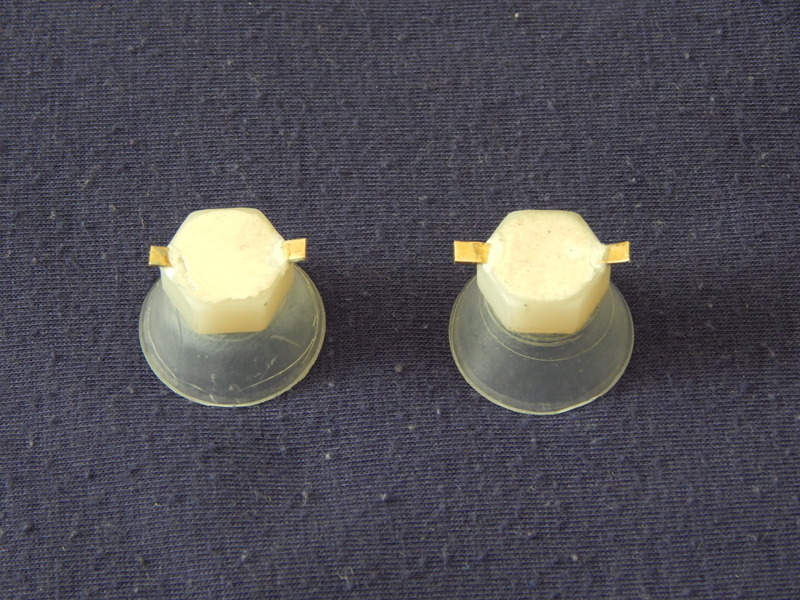

Głośniki na sterówce:

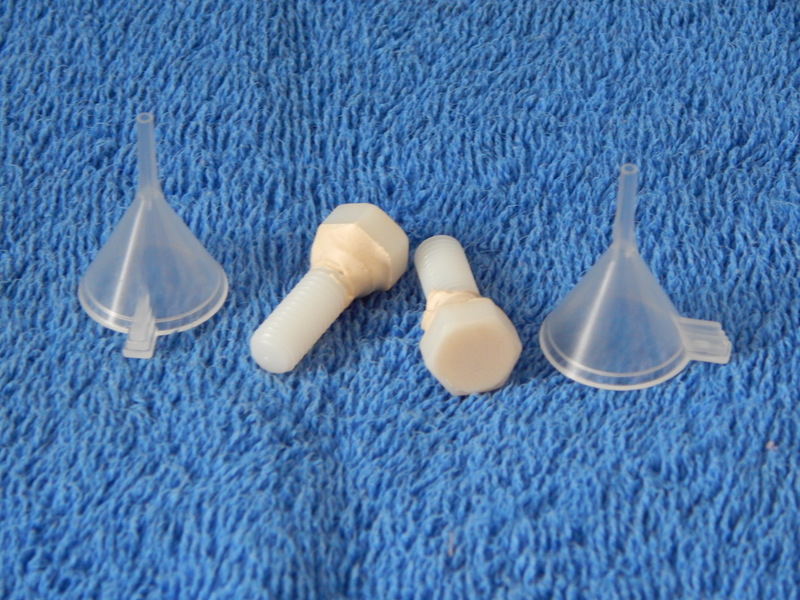

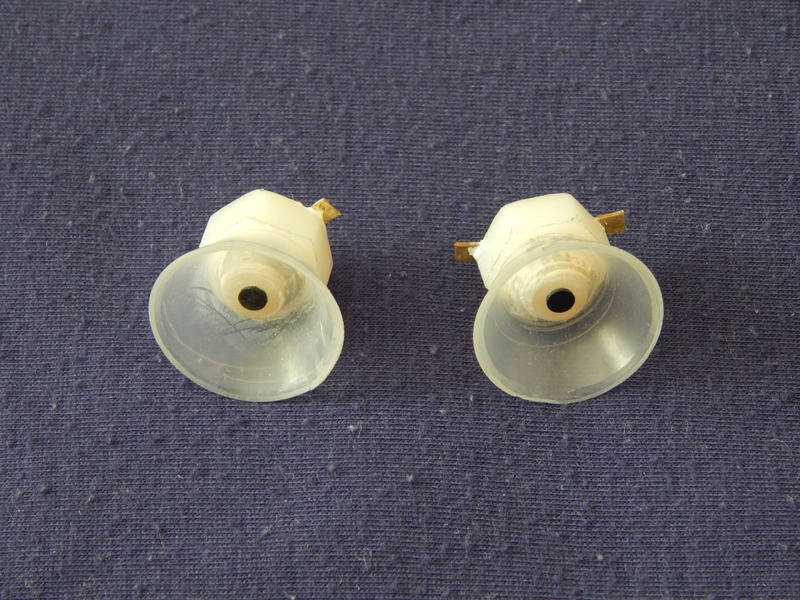

Materiał wyjściowy to dwie śruby plastikowe M8 z łbem sześciokątnym 13, oraz micro lejki do nalewania perfum do flakoników.

Jutro malowanie.

[Jarek]

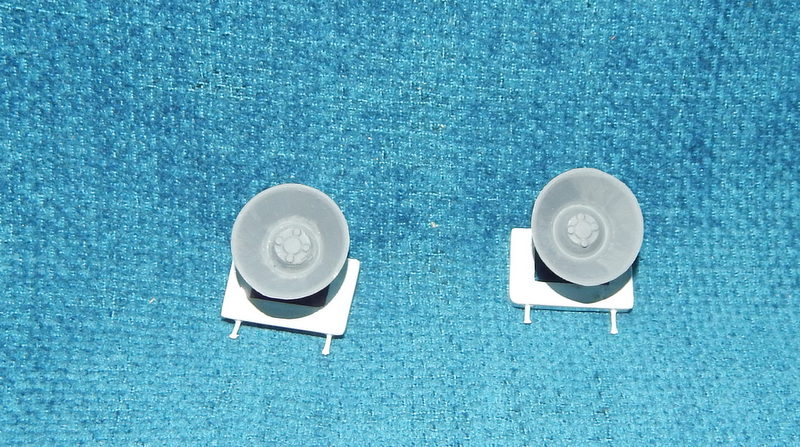

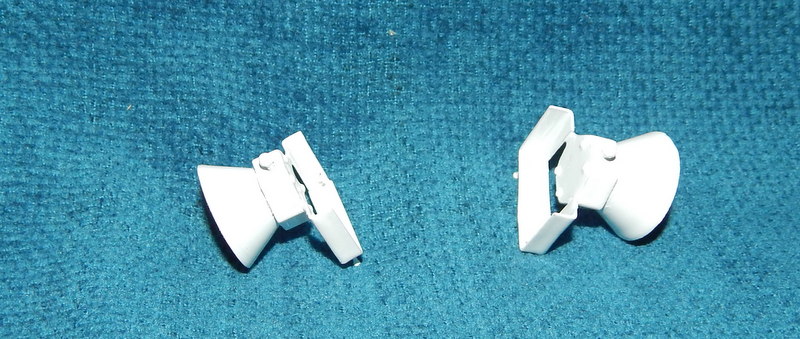

Głośniki pomalowane:

Kadłub zaczynam zabezpieczać laminatem:

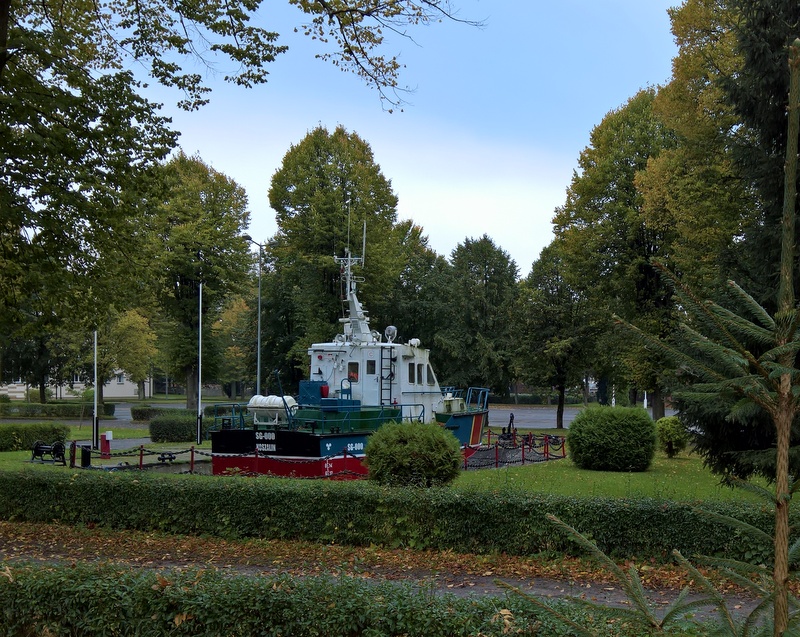

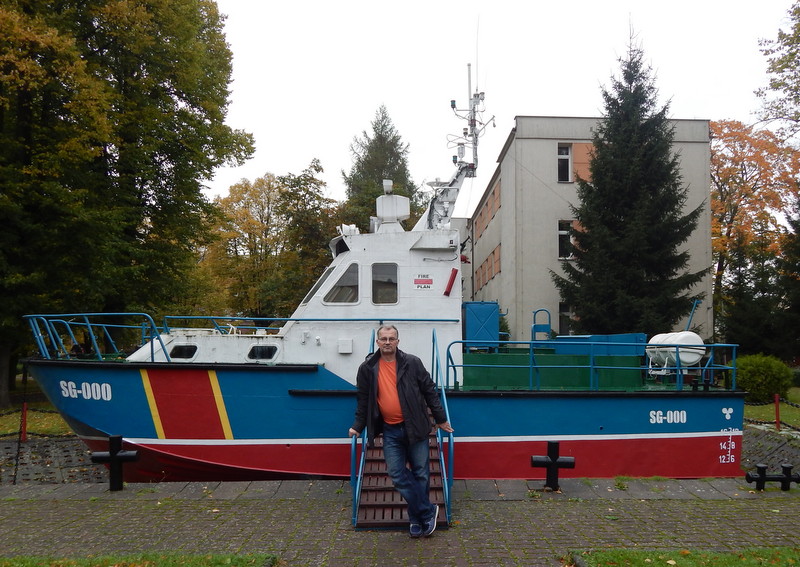

Najlepsza dokumentacja i najlepsze plany nigdy nie zastąpią wizji lokalnej interesującej nas jednostki. Będąc w ostatni weekend w Polsce przejechałem się do Centrum Szkolenia Straży Granicznej w Koszalinie, aby naocznie obejrzeć "Szkwała". Rozwiałem wszelkie wątpliwości i stałem się przy okazji właścicielem bardzo bogatej galerii zdjęć jednostki. Nawiązałem jednocześnie kontakt z oficerem SG (nie wiem czy mogę podać nazwisko do publicznej informacji ?), który okazało się również jest modelarzem (tym latającym), ten Pan obiecał mi wszelką pomoc - jeżeli takiej będę potrzebował.

[Slawek Kromer]

Dobrze że trafiłeś na bratnią dusze i mogłeś robić fotki

[Jarek]

Dobrze że trafiłeś na bratnią dusze i mogłeś robić fotki

Sławku, COSSG ma status jednostki wojskowej. Moja wizyta, była zaplanowana a zgodę na inspekcję motorówki uzyskałem od samego Komendanta.

[Jarek]

Witam. Mam prośbę do kogoś kto ma dostęp do tokarki.
Czy mógłby mi ktoś wytoczyć mosiężną szpulę kabestanu ?
Wymiary, kształt podam i omówimy to i owo już z konkretną osobą.

[Dziadek]

najlepiej firma model - Master +48 503 072 624
pczerkasow@master-model.pl

[Jarek]

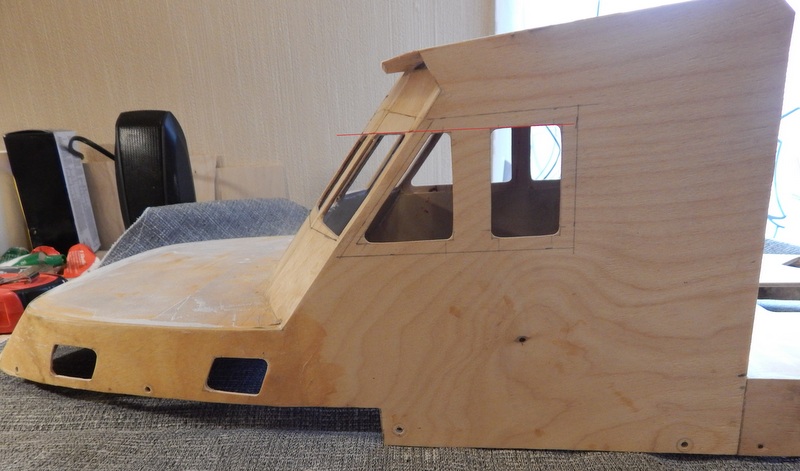

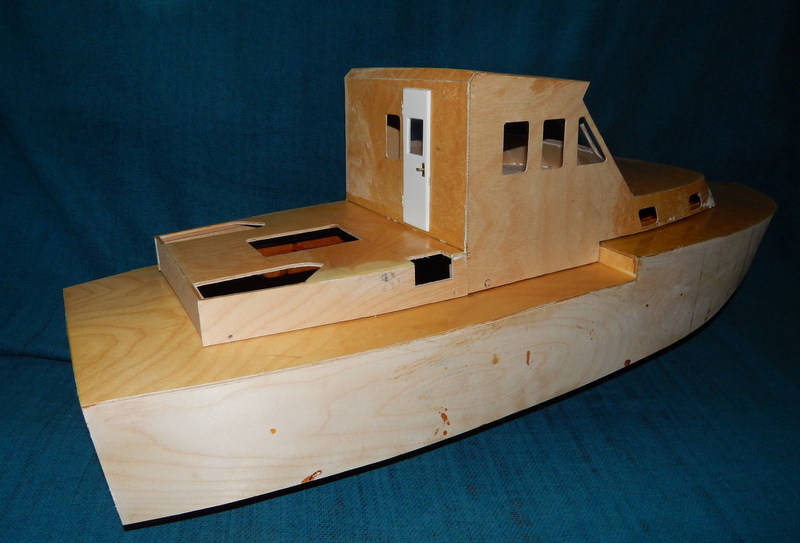

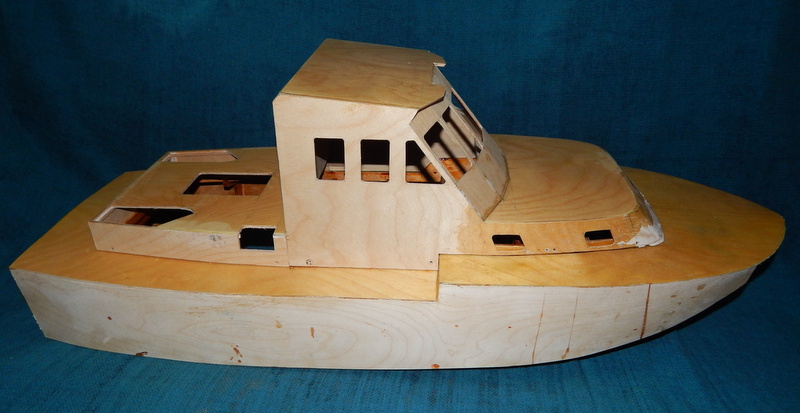

W budowie nadbudówki pojawił mi się błąd. Na szczęście na tym etapie budowy do poprawienia. Wdg. planów linia okien przednich ścian jest równa z linią bocznych okien. Na fotce najlepiej widać o co chodzi:

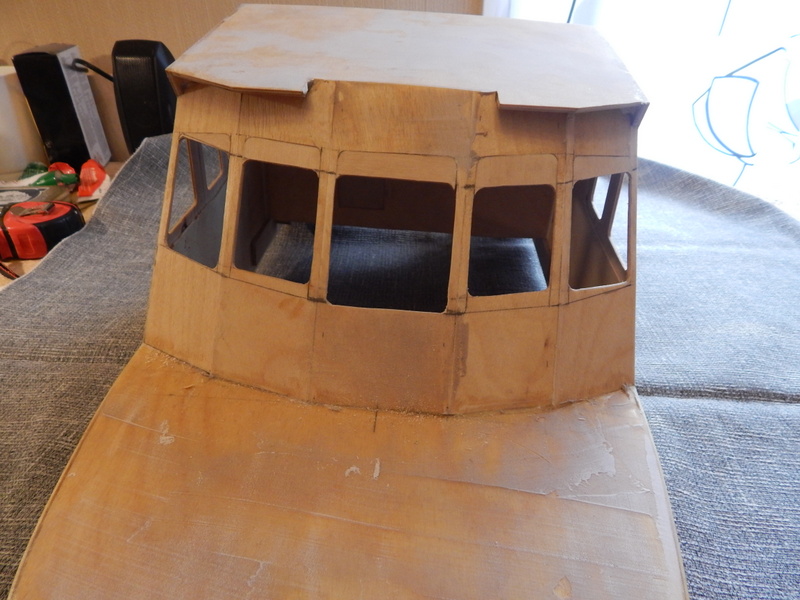

Tu widać jak łatwo można naprawić problem:

Mam już zestaw napędowy:

Zastanawiam się które silniki zamontować ? A może w ogóle zrezygnować ze szczotkowców i przerzucić się na nowoczesne technologie - silniki bezszczotkowe ? Prosiłbym o komentarze i opinie (pobór prądu, efektywność, itp. )

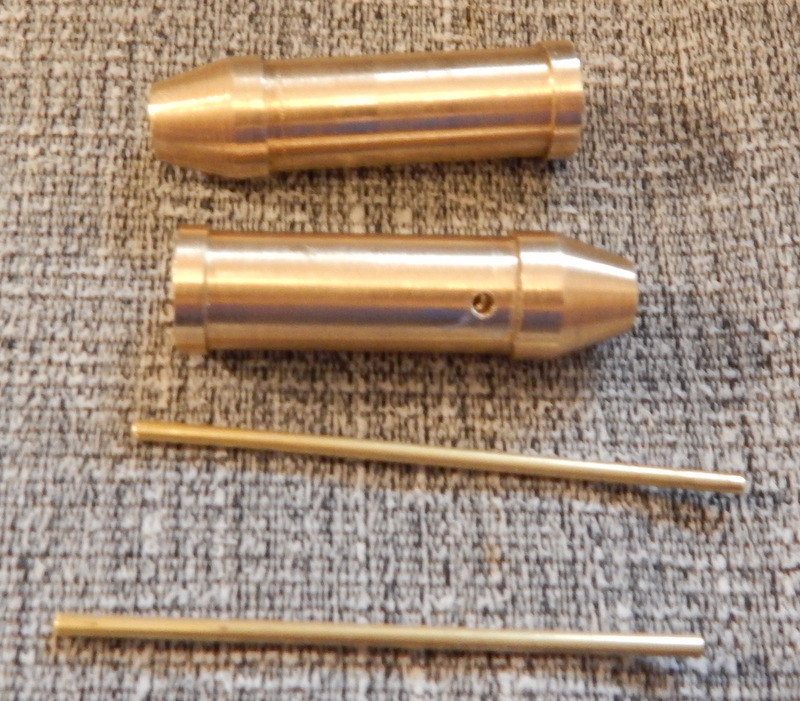

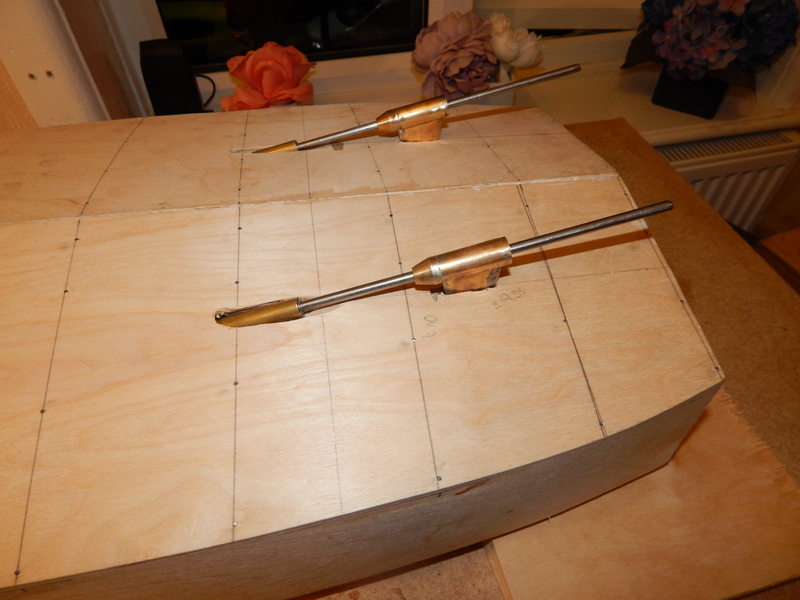

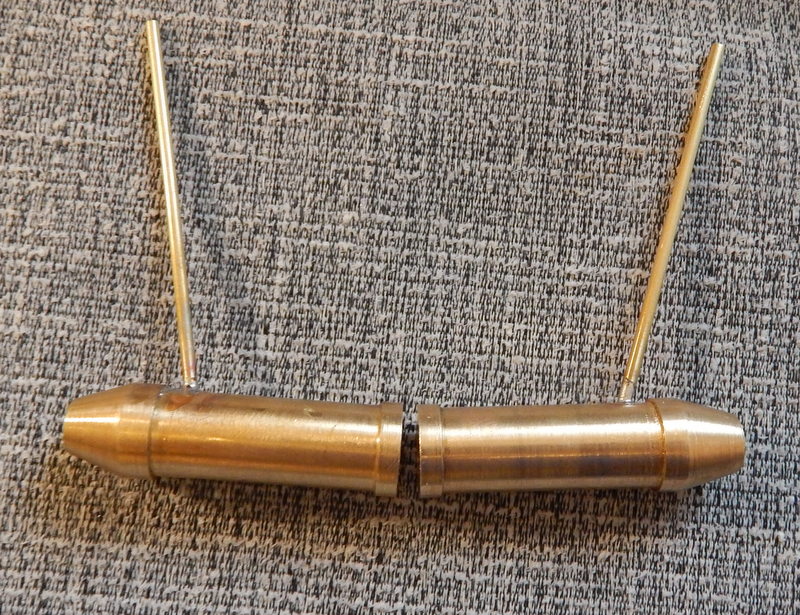

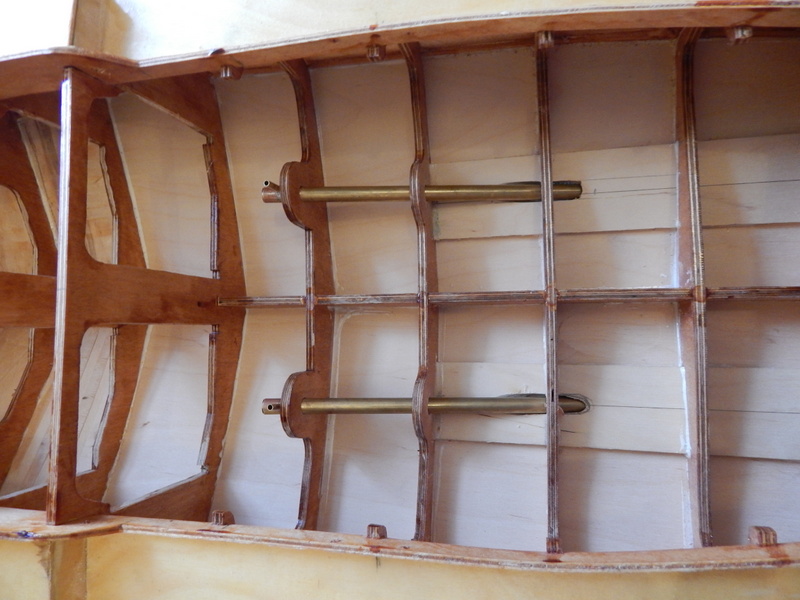

trochę fotek w temacie podpór wałów śrubowych :

Ta rurka to doprowadzenie smaru.

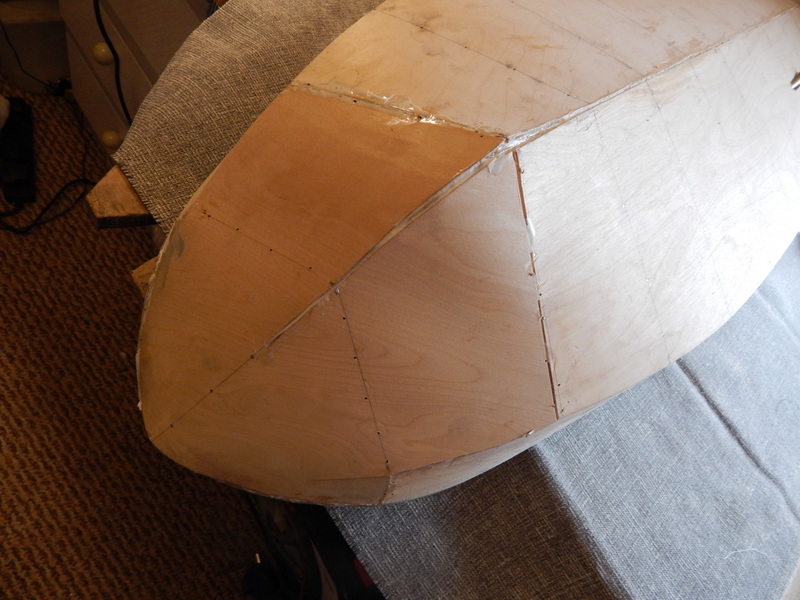

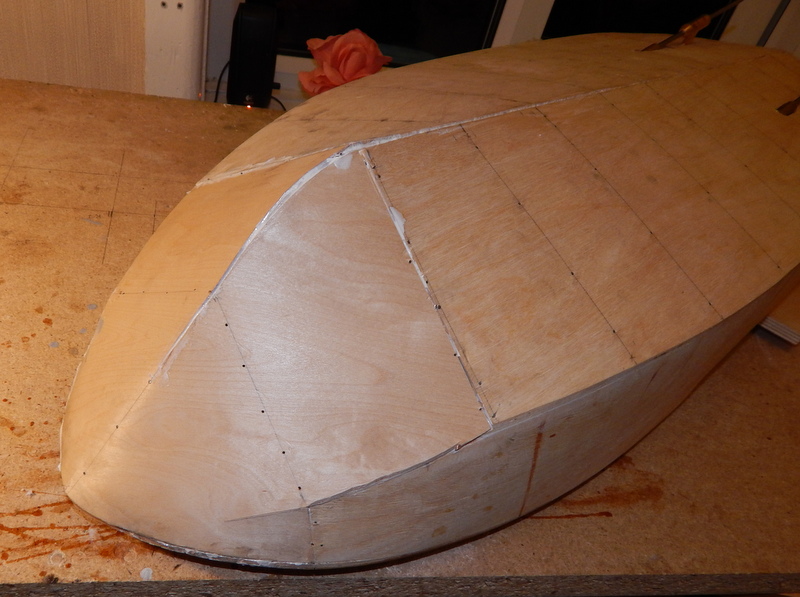

Wykonał się też dziobek kadłuba. Całość jeszcze będzie wykończona zalaminowana i zaszpachlowana:

Zabieram się za maszynownię:
