ORP X.CZERNICKI 1:50-Wstęp

[warshiplover]

Witajcie

Jako że jestem modelarzem głównie kartonowym chciałbym nieco przełamać klimat i stworzyć coś nieco innego niż II wojna a zatem wybór padł na okręt polskiej MW ORP "X. Czernicki". Skala modelu 1:50 tj długi na około 1500mm i 270 mm szeroki. Nie wiem jak to będzie szło ale czas pokaże.

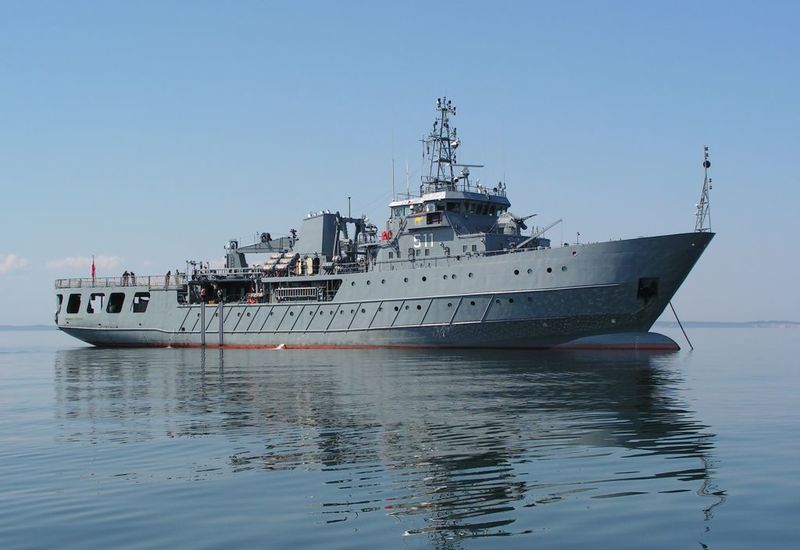

Tak wygląda w oryginale.

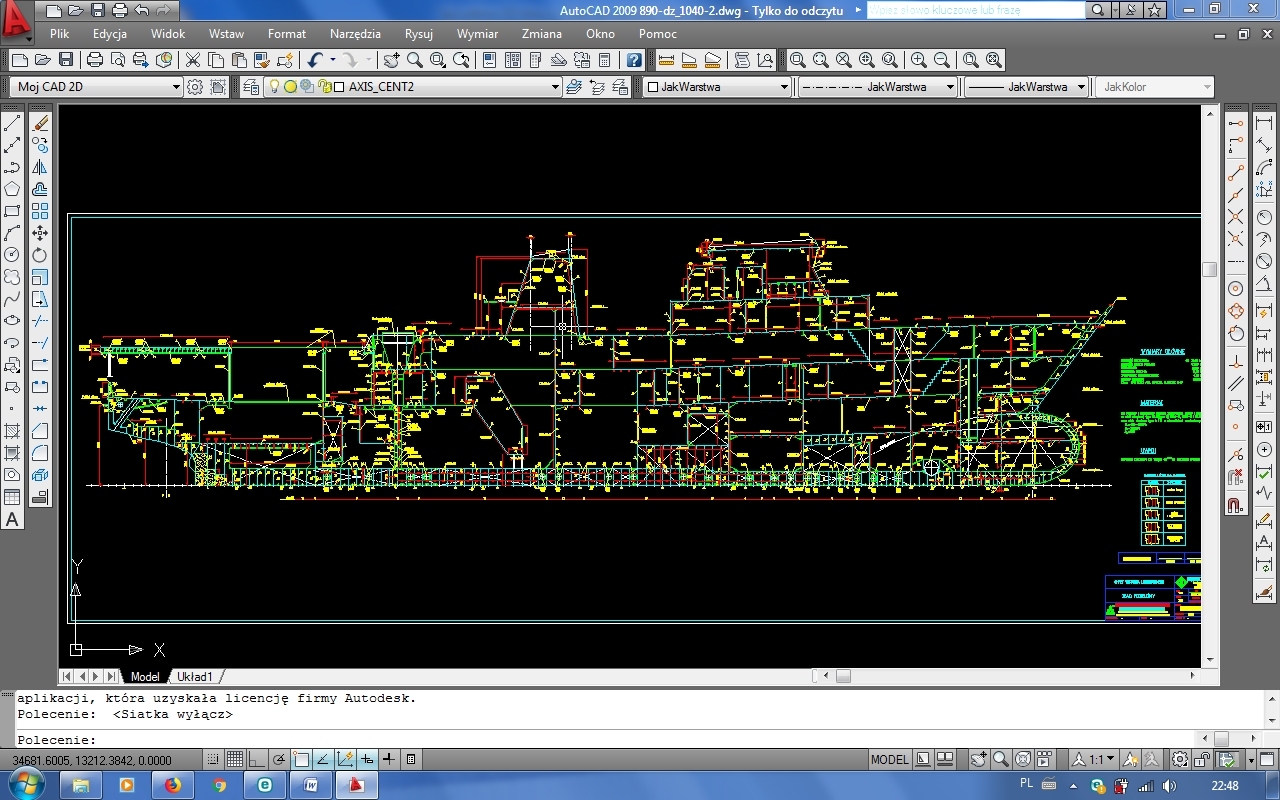

Póki co rozrysowuje w Cadzie szkielet konstrukcji wręgowej. Wzdłużnica główna w PS spienione PCV gr.6mm natomiast wręgi spienione PCV gr. 3mm. Pokłady i pozostałe elementy to będzie różnej gr. HIPS. Poszycie 2 warstwy HIPS po 1mm każda. Na to 2 lub 3 warstwy cienkiej tkaniny szklanej z żywicą epoksydową.W sumie nie wiem jeszcze czy będzie RC czy stacjonarny. Marzy mi się coś jednak pływającego . Może się uda. Zobaczymy.

[warshiplover]

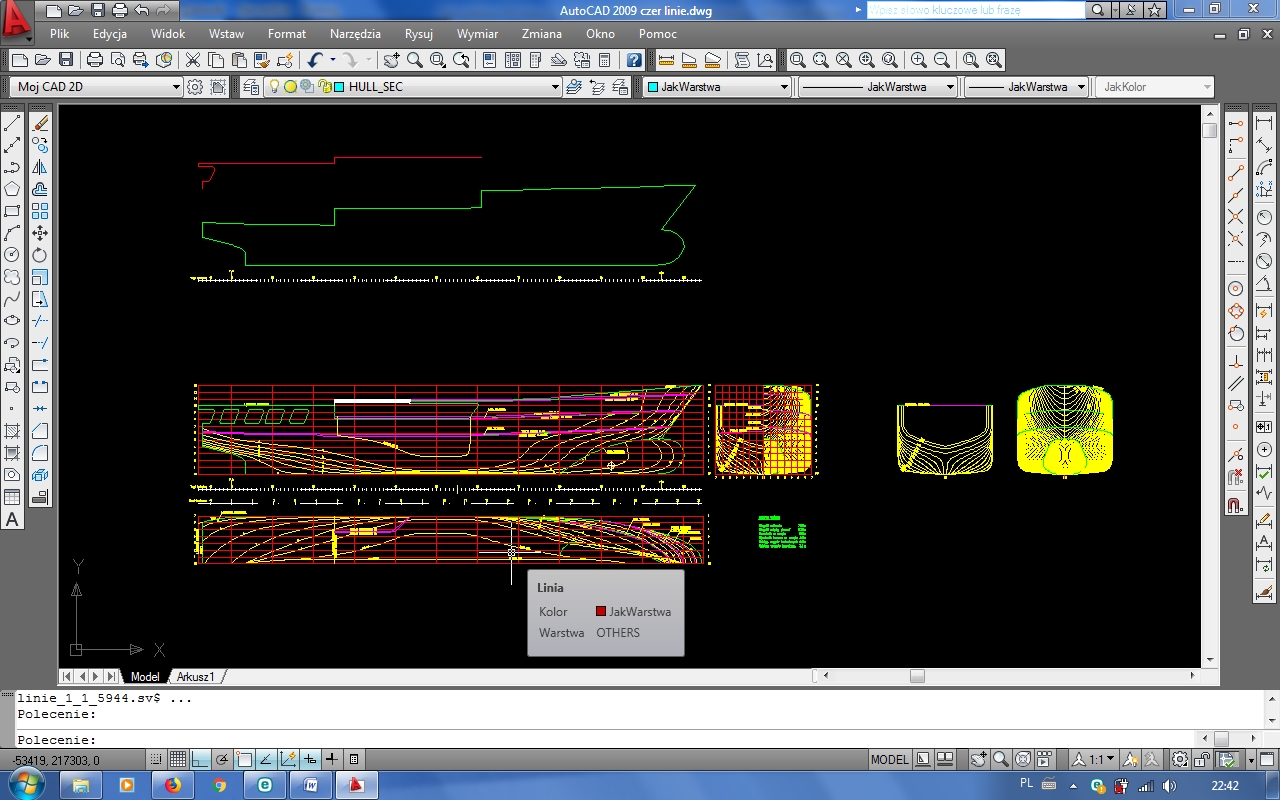

Szkielet rozrysowany

To teraz fru na frezarkę i składanie.

[Slawek Kromer]

Będzie "kawałek" modelu . Ja mam kadłub Wodnika w tej samej skali ale zrezygnowałem z dalszej budowy może jeszcze kiedyś zrobie

[Piotr80]

Oooo Może się mylę ale...Skądś znam te rysuneczki... Chyba nawet przeglądałem płytkę z takimi samymi, kiedy zaliczałem budowę okrętu prawie 13 lat temu...Tylko nie pamiętam klauzuli... W każdym razie jeżeli to oryginały to...A zresztą Ja się tam nie znam
Widzę, że rysunki okrętu są z 2001 roku, czyli momentu wejścia do służby jako OWL - okręt wsparcia logistycznego, sprzed modernizacji w 2006 i 2010 roku. W 2010 roku przebudowany mocno (m.in nadbudówka, sprzęt łączności, RAS) do roli ODSOPM - okrętu dowodzenia siłami obrony przeciwminowej.

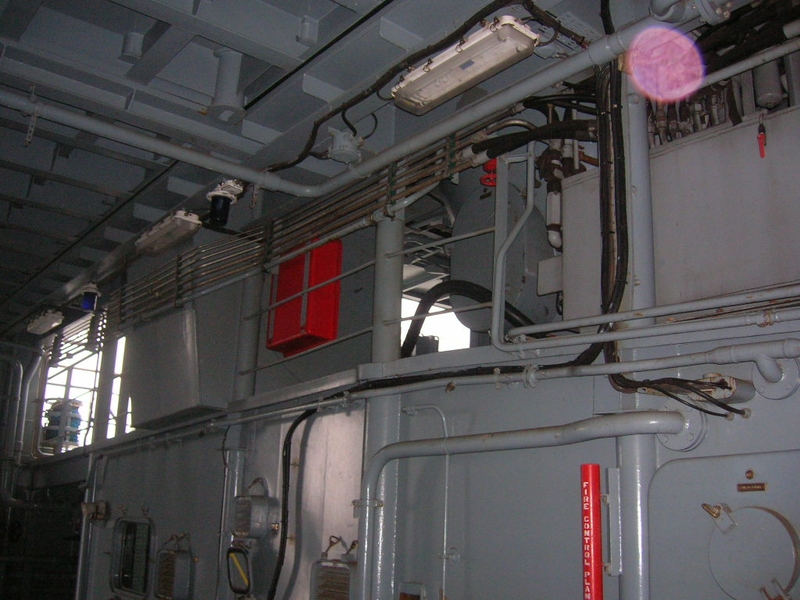

W 1:50 to naprawdę wyzwanie...Do tej pory pamiętam widok w górę na pokładzie głównym pod lądowiskiem dla śmigłowca i przy kontenerze z paliwem dla śmigłowca...Te wsporniki...

Tysiące...To nie na moje nerwy... No chyba, że za kilka dobrych lat jak odchowam dzieci to się zdecyduję na sentymentalną podróż w przeszłość...
Jedyne co mogę Ci zaproponować, to się dobrze przygotować, no chyba, że już jesteś, bo bez solidnego walkarounda się nie obejdzie. No chyba, że będziesz upraszczać bo Ja akurat Tego okrętu bym nie potrafił
Powodzenia w budowie życzę i
Pozdrawiam
Piotr

[warshiplover]

Witaj Piotr

Między czasie zbieram różne zdjęcia i opisy modernizacji ale jak widzę posiadasz jakieś z wnętrza.
Na razie nie proszę o pomoc bo to za wcześnie. Póki co budowa kadłuba ale zapewne będę jej potrzebował. Zapytam nieśmiało czy jest szansa na udostępnienie takowych zdjęć jakie posiadasz bo widzę że trafił się znawca tematu i okrętu. Oczywiście tylko na potrzeby budowy i do celów prywatnych jako pomoc merytoryczna.
dziękuje
pozdr

[warshiplover]

Narazie 3d komputerowo dla sprawdzenie czy wszystko ok.

Wygląda że wszystko ok. Zastanawiam się nad dodaniem wodnicy jednej na wysokości KLW.

[taganc]

Witam.
Wskazane nie tylko na KLW, ale także na lini pokładów. Wręgi ze spienionej trójki będą za delikatne.

[warshiplover]

witaj Taganc

Zgodnie z sugestia dorobiłem wodnice i szkielet się frezuje.
pozdrawiam

[rychenko]

Witam
Jednostka bardzo ładna choć tak jak wspomniał Piotrek będzie wymagała sporo sporo pracy kadłub tez nie należy do łatwych z ta „gruchą „ na dziobie a i rufowa część będzie sporym wyzwaniem tym bardziej jak ma to być model RC , nie wiem czy przy tej długości spienione PCV tej grubości nie będzie miało tendencji do wyginania wodnice to dobry pomysł , ale będzie trzeba uważać podczas obklejania Poliestyrenem aby się nie powichrowało , życzę powodzenie chętnie będę tu zaglądał

[warshiplover]

Witaj
Tak wiem ale spróbuję. Będę oklejał wąskimi paskami na przemian prawa i lewa burta a gruszkę bardzo waskimi. Potem szlif i 2 lub 3 warstwy cienkiej tkaniny szklanej i na to epoksyd.Powinno być ok. W razie co mam stocznie. Wyjdzie w praniu.
Pozdrawiam
