KP400 - Pilot 20

[rekmak]

Dawniej tło było również zielone i czerwone. Potem wprowadzono przepisy, że tło ma być czarne. Określone są również kąty świecenia lamp. Dla statków pilotowych jest również określona fłaga pilotowa. To wszystko można wygooglować.

[Jarek]

Bardzo dziękuję za rozwianie wątpliwości. Z Wami jest łatwiej .
Flaga o której pisze "rekmak" jest uwzględniona w planach:

Bardzo dobrze, że napisałeś o czarnych tłach lamp, bo mimo, że ustaliliśmy strony prawa/lewa, to miałem zamiar malować kolorami.

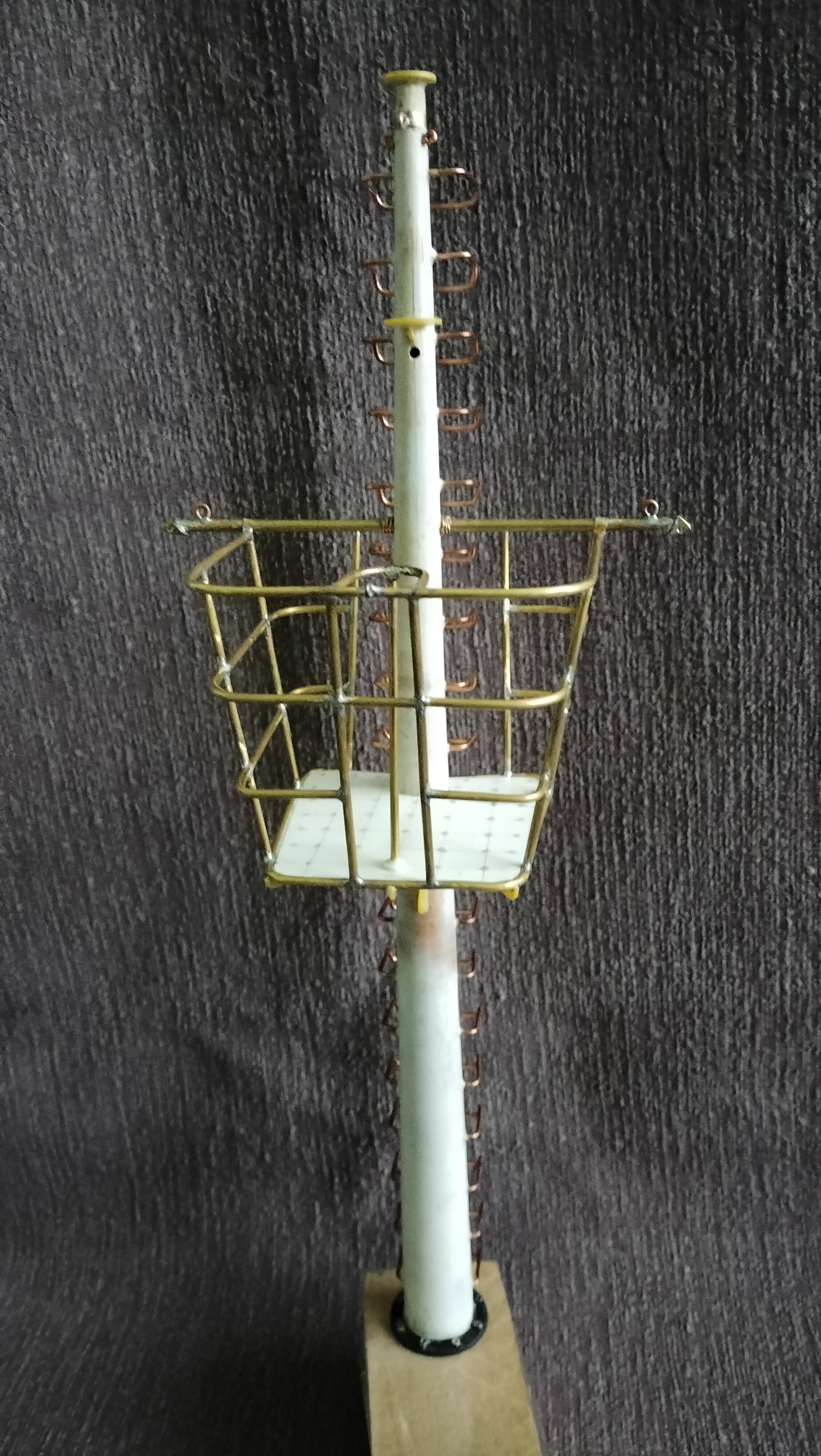

Maszt przedni prawie skończony, bo zostało tylko malowanie. Musi poczekać, aż wykonam tylni. Te same kolory, więc będą malowane razem.

[futaba]

Piękna metaloplastyka, bardzo miło się ogląda.

[Jarek]

Temat radaru.
Od samego początku, gdy jeszcze przeglądałem plany i podejmowałem decyzję o budowie tego modelu rozmyślałem jak wykonać radar ?
Ci którzy śledzili budowę "Szkwała" zapewne wiedzą, że wykorzystałem tam micro servo lekko przerabiając je.
Tutaj patrząc na plany nie ma miejsca aby zmieścić takie rozmiary, gdyż mechanizm radaru to rurka o wymiarach 6x21 mm.

I to wszystko.

Chodziły mi po głowie myśli, aby podobne serwo umieścić pod pokładem, a napęd przenieść jakimś bowdenem, np. struną od gitary w jakiejś rurce ? Ale nawet taka rurka musi mieć odpowiednie łuki, aby to wszystko pracowało jak należy, a taką rurkę trudno będzie zamaskować na maszcie.
I tutaj przeglądając internet zupełnie nieświadomie znalazłem !!!

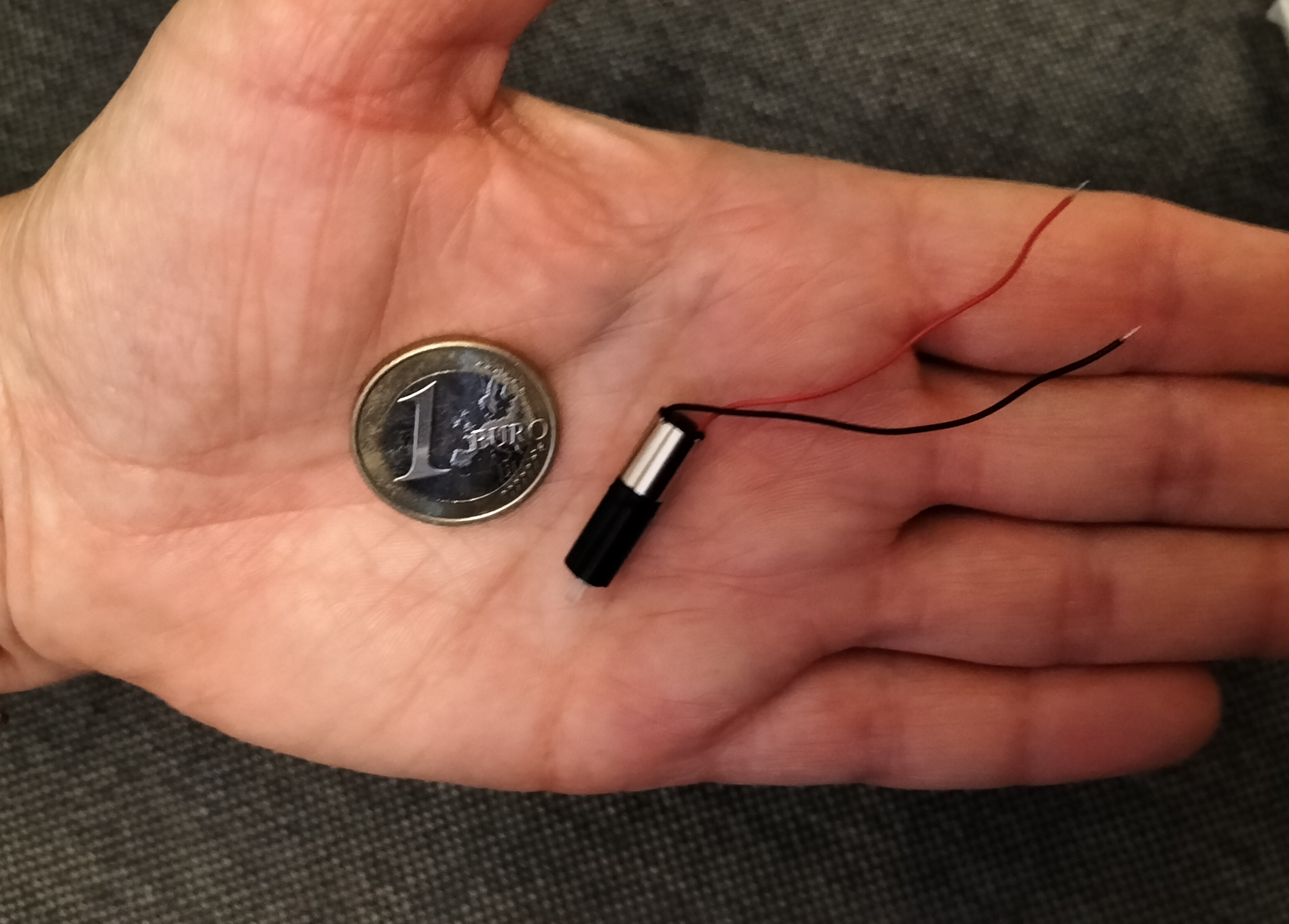

Prezentuję Wam najmniejszy na świecie motoreduktor z czterostopniową przekładnią planetarną o wymiarach: (UWAGA !!)
6x21 mm i 46rpm

To tak jakby Chińczycy wykonali ten napęd specjalnie do mojego modelu

Statyw radaru już wykonany:

I na swoim miejscu:

Pozostała mi do wykonania odpowiednia obudowa wdg. planu całej konstrukcji radaru razem z anteną, zamocować napęd i podłączyć kabelki

P.S.
Aż mnie korci zobaczyć tą przekładnię wewnątrz. Jak Oni to zrobili ?
Jednak boję się rozbierać, obawiam się że zepsuję

[Jarek]

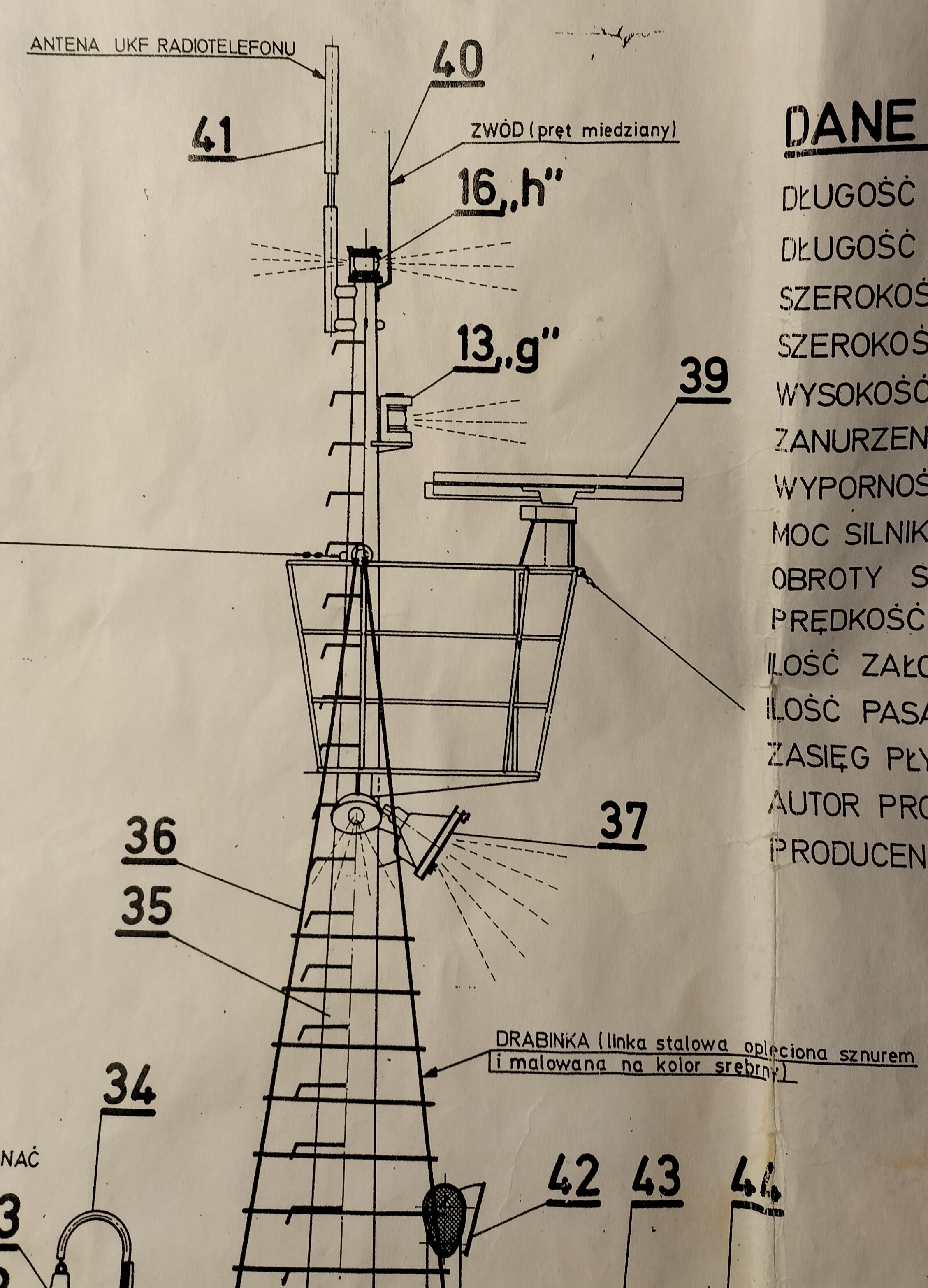

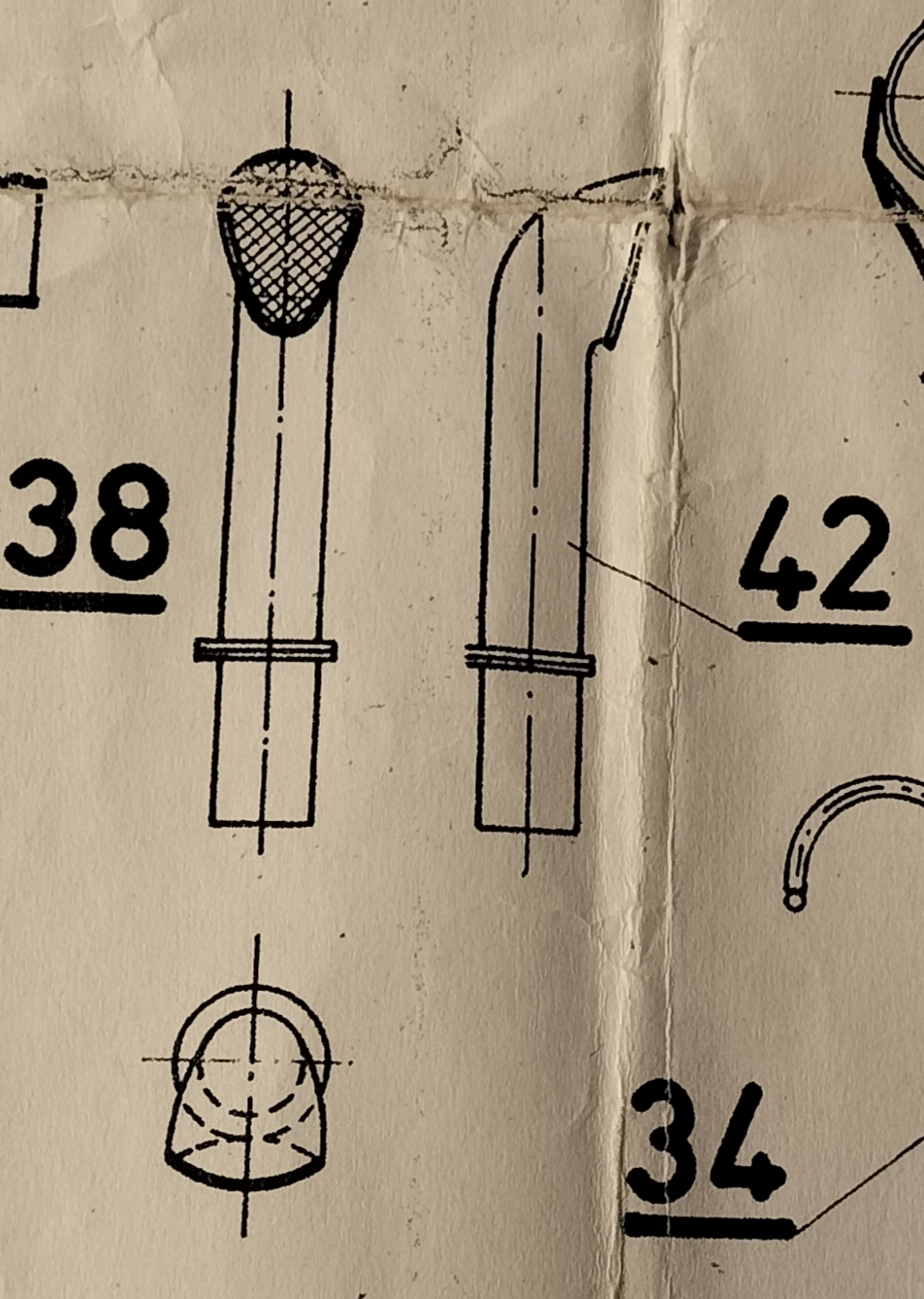

Głowice wentylacyjne (poz.42):

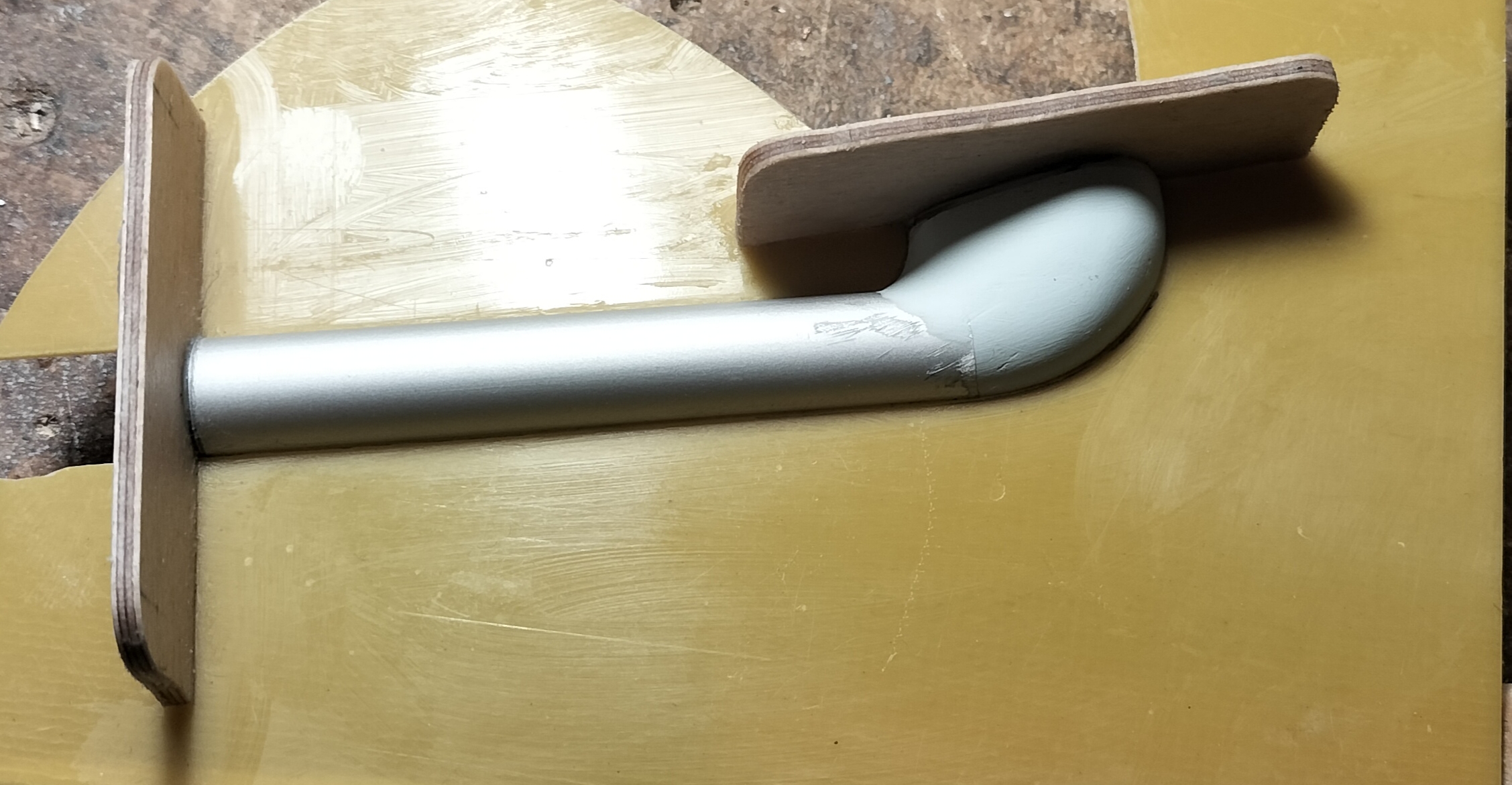

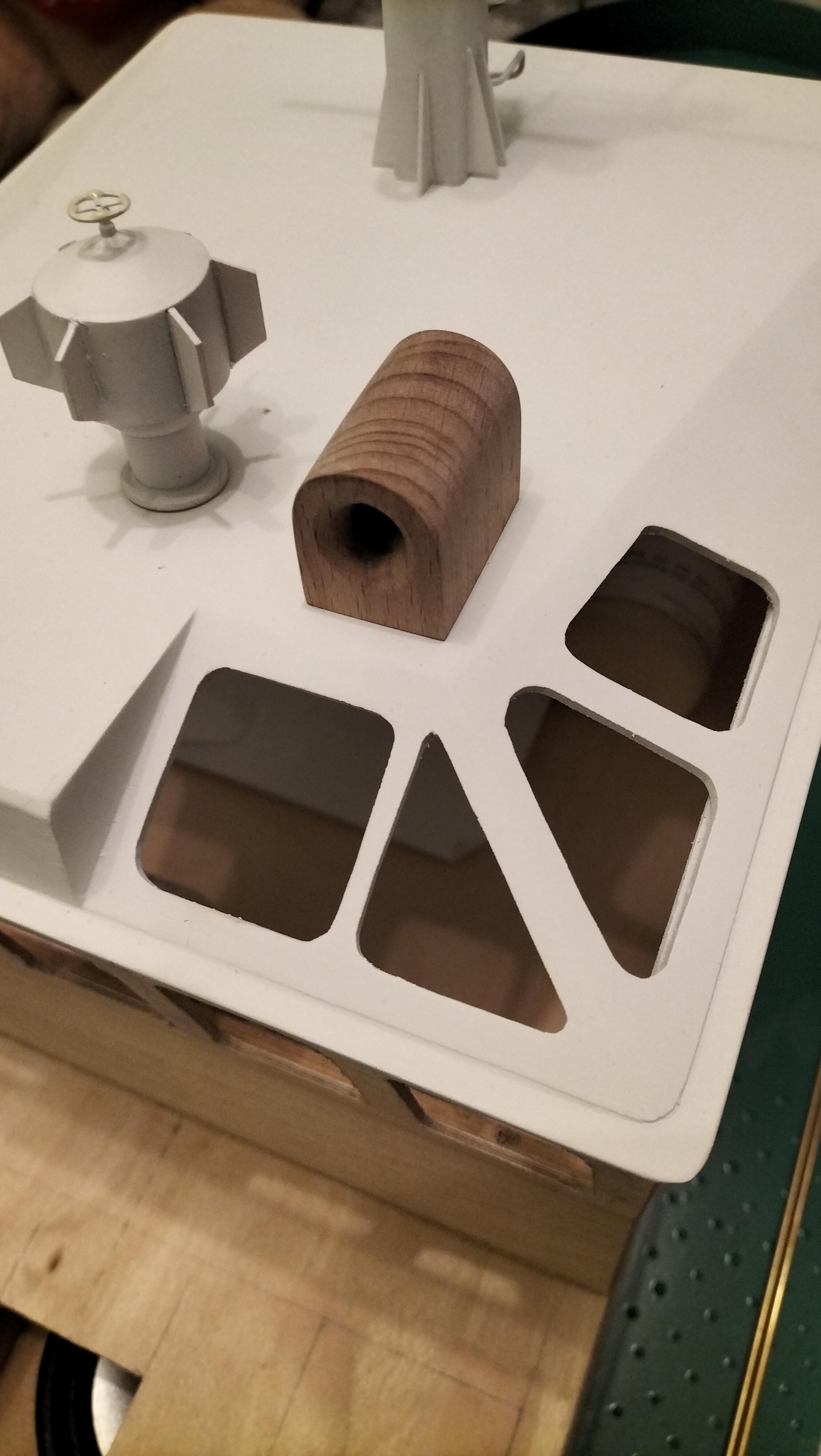

Ich kształt jest dość problematyczny, aby cokolwiek zaadoptować do imitacji. Zdecydowałem wykonać kopytko, formę i pozytyw laminatowy.

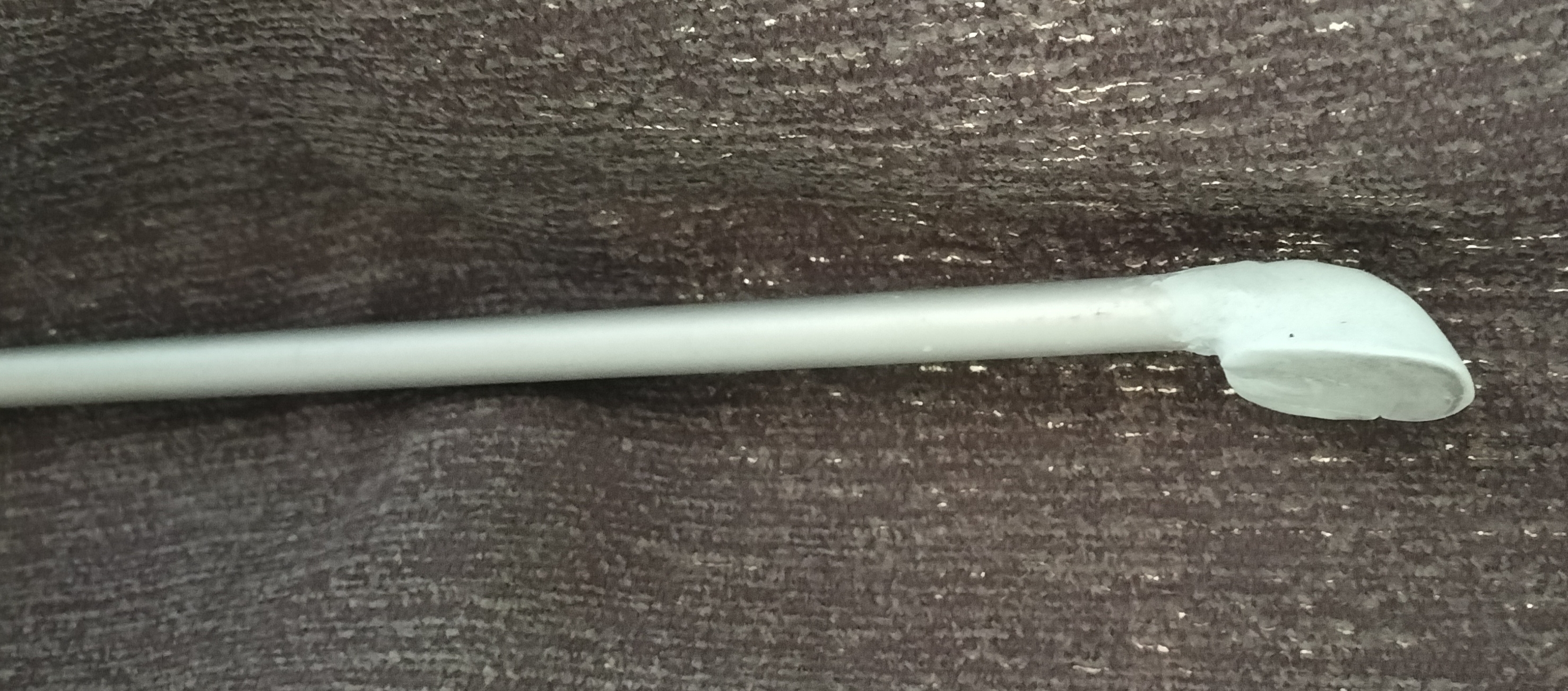

Kopytko to rurka aluminiowa 10mm i masa modelarska milliput.

Najpierw trzeba było ulepić coś z czego można byłoby zrobić ostateczny kształt.

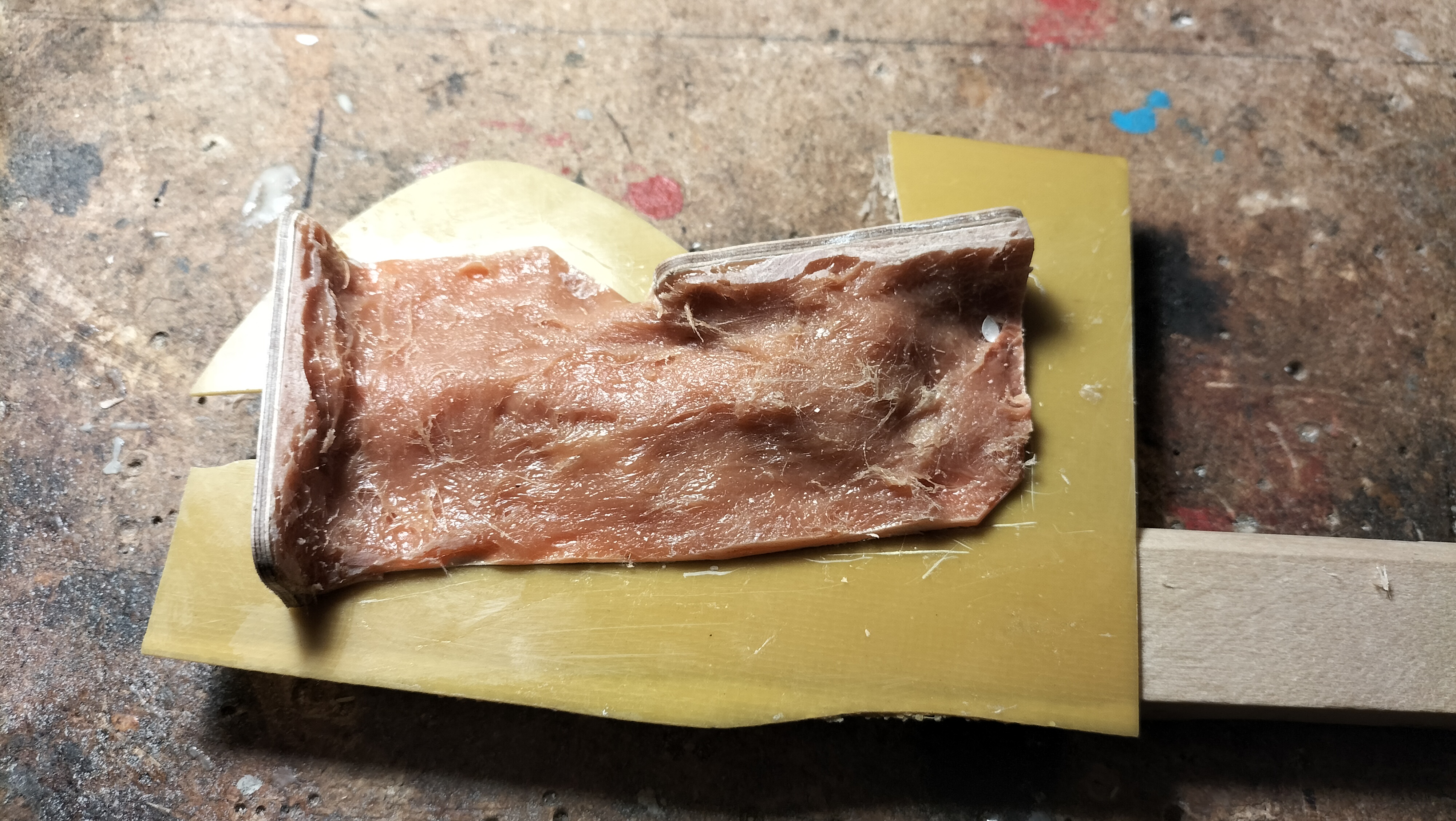

Następnie foremka:

Żelkot

Foremka nieduża, więc użyłem szpachlówkę poliestrową z włóknem szklanym

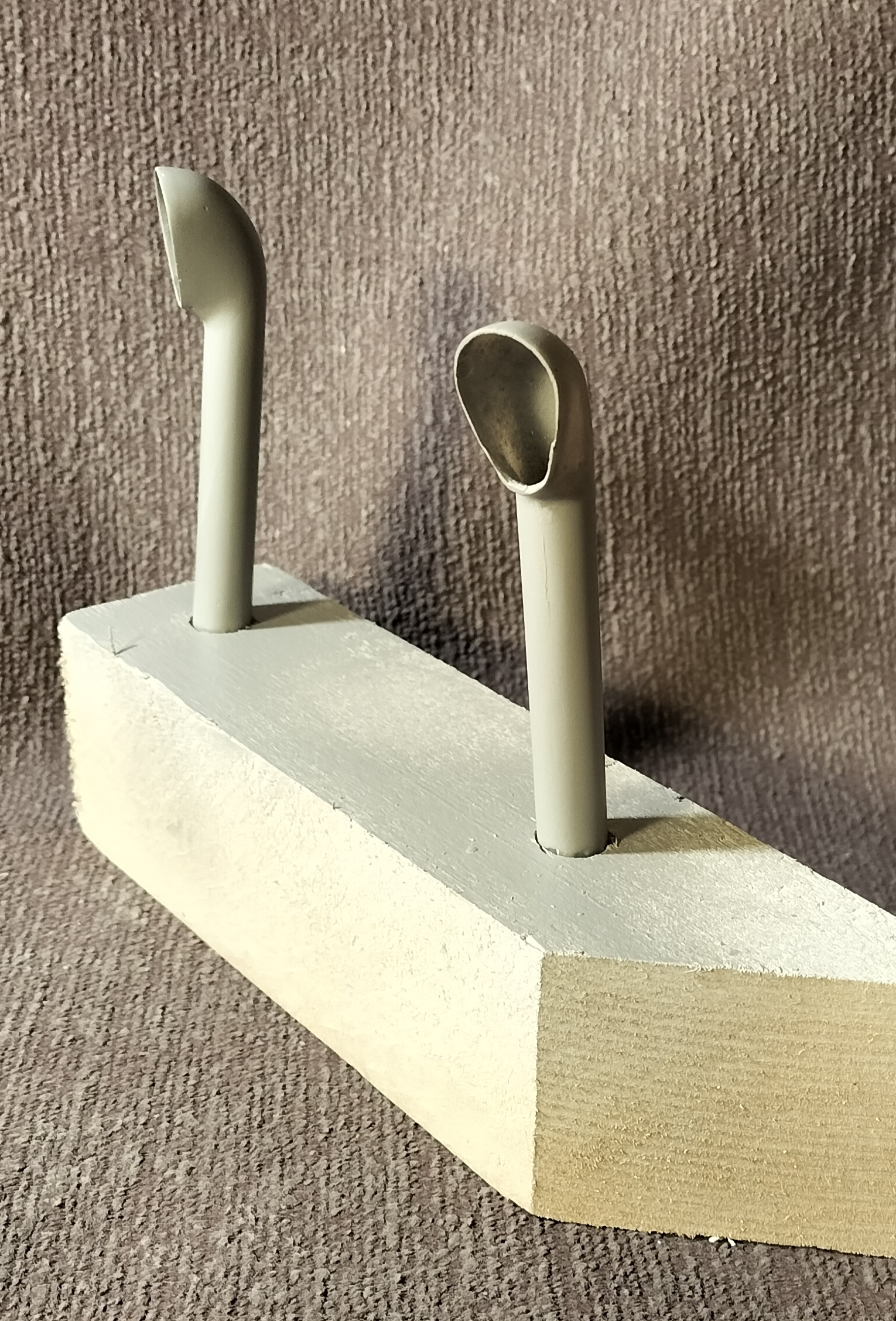

I całkiem zgrabny efekt końcowy :

Pozostała drobna kosmetyka i do malowania

[Jarek]

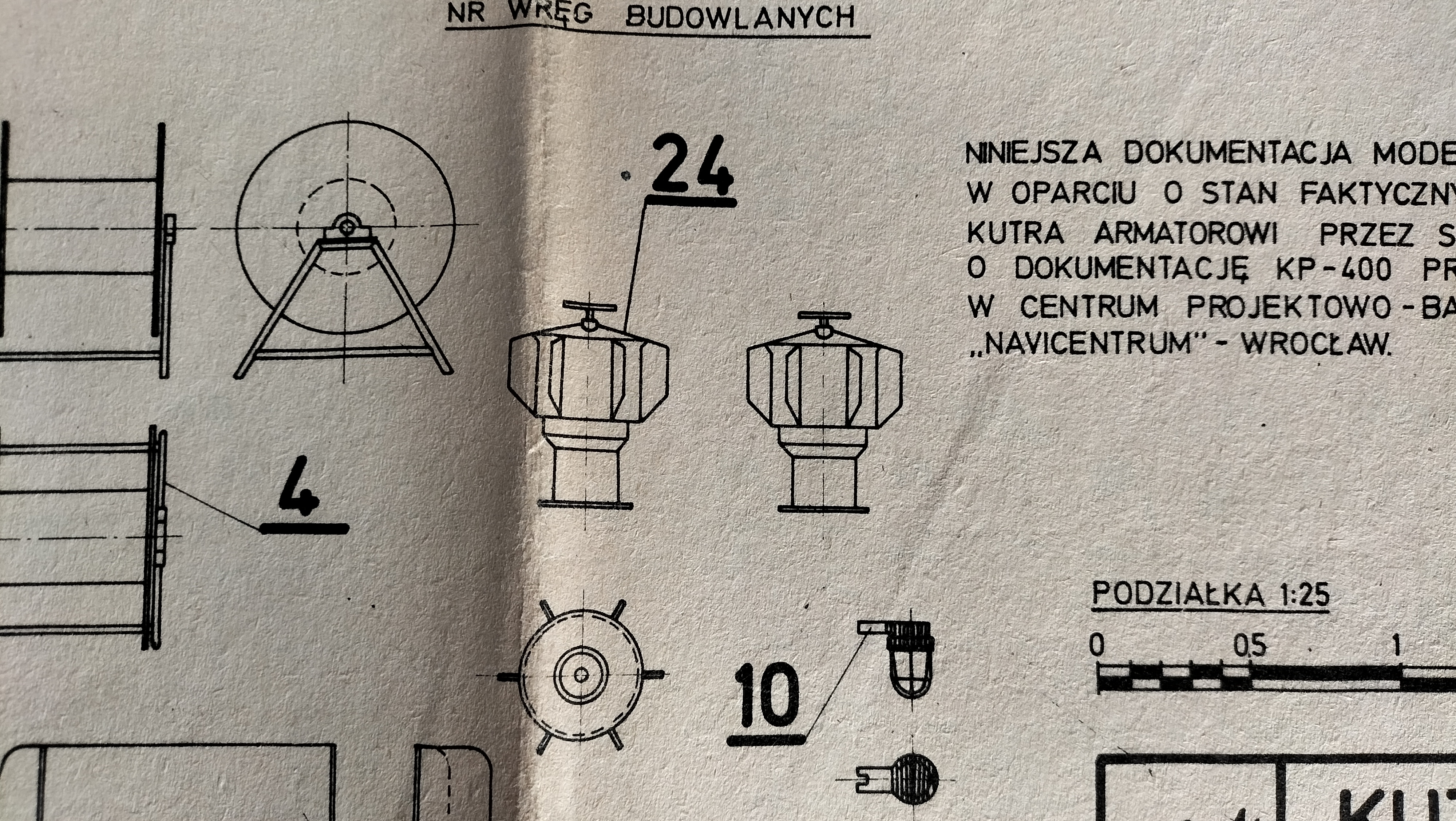

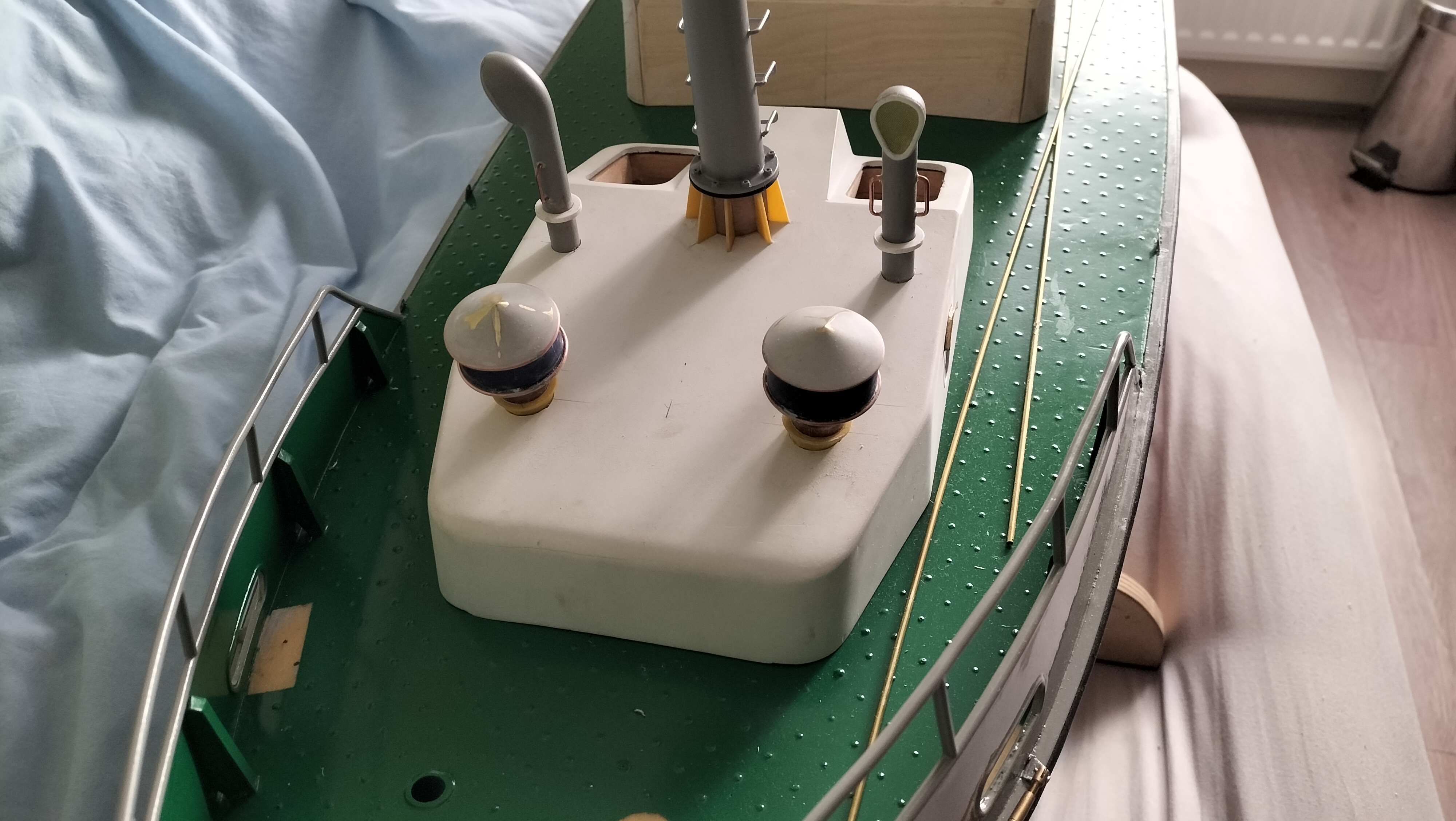

Kolejne elementy wyposażenia pokładowego. Następne głowice wentylacyjne.

Poz.43 dwie sztuki na przedniej skrzyni

Poz.24 na dachu sterówki

[Jarek]

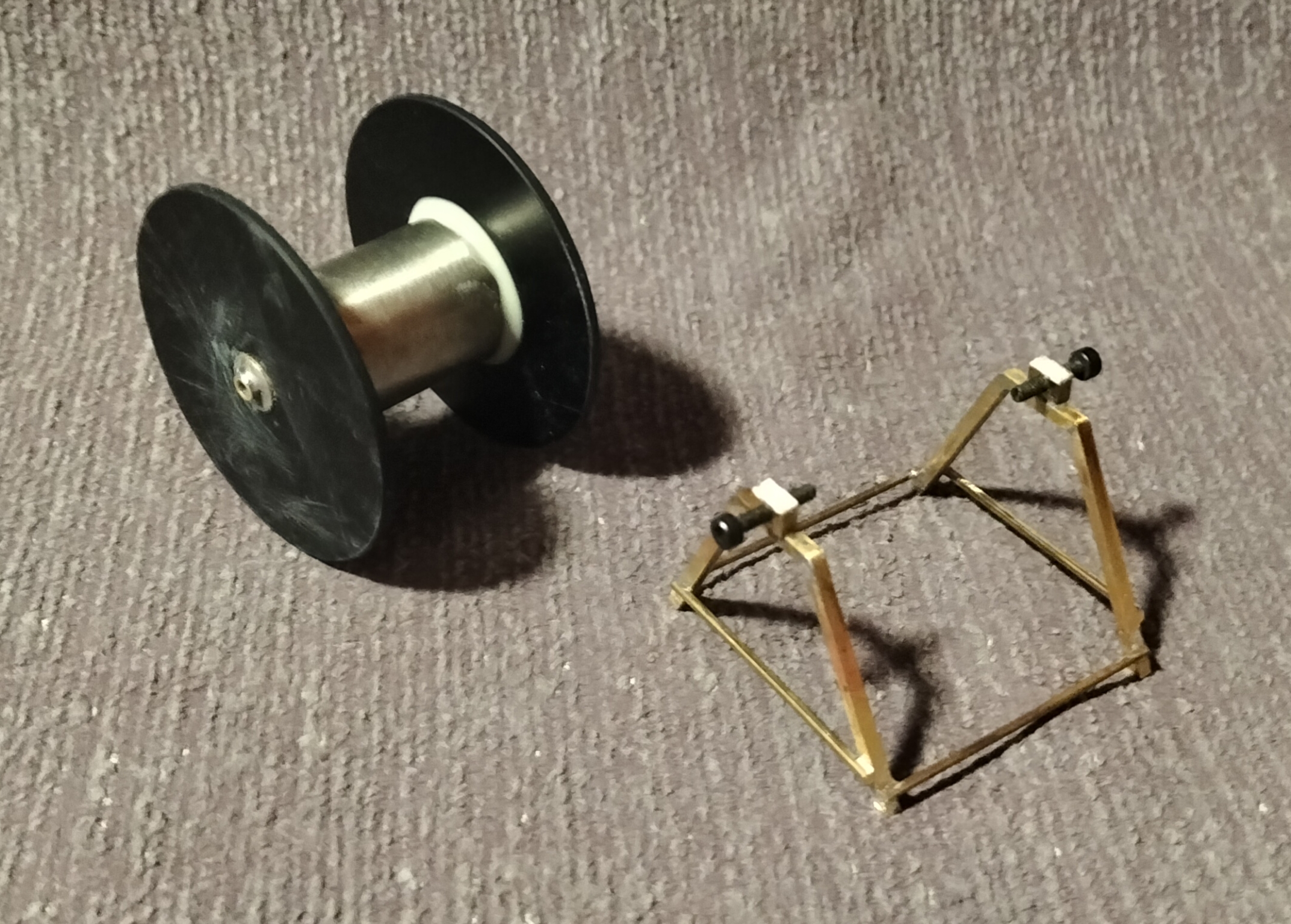

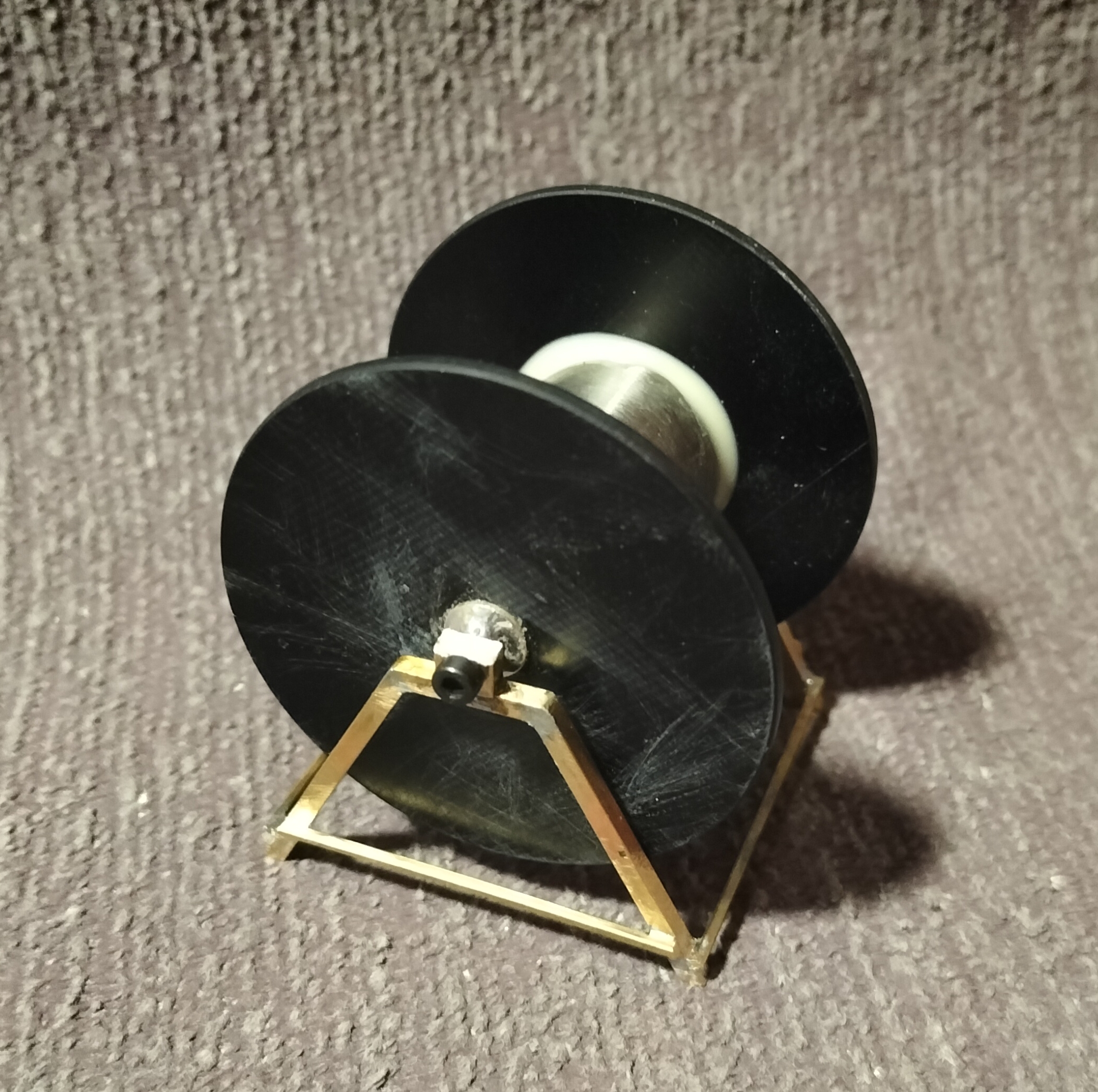

Poz nr.4 (plan powyżej) - bęben.

I na swoim miejscu:

[Jarek]

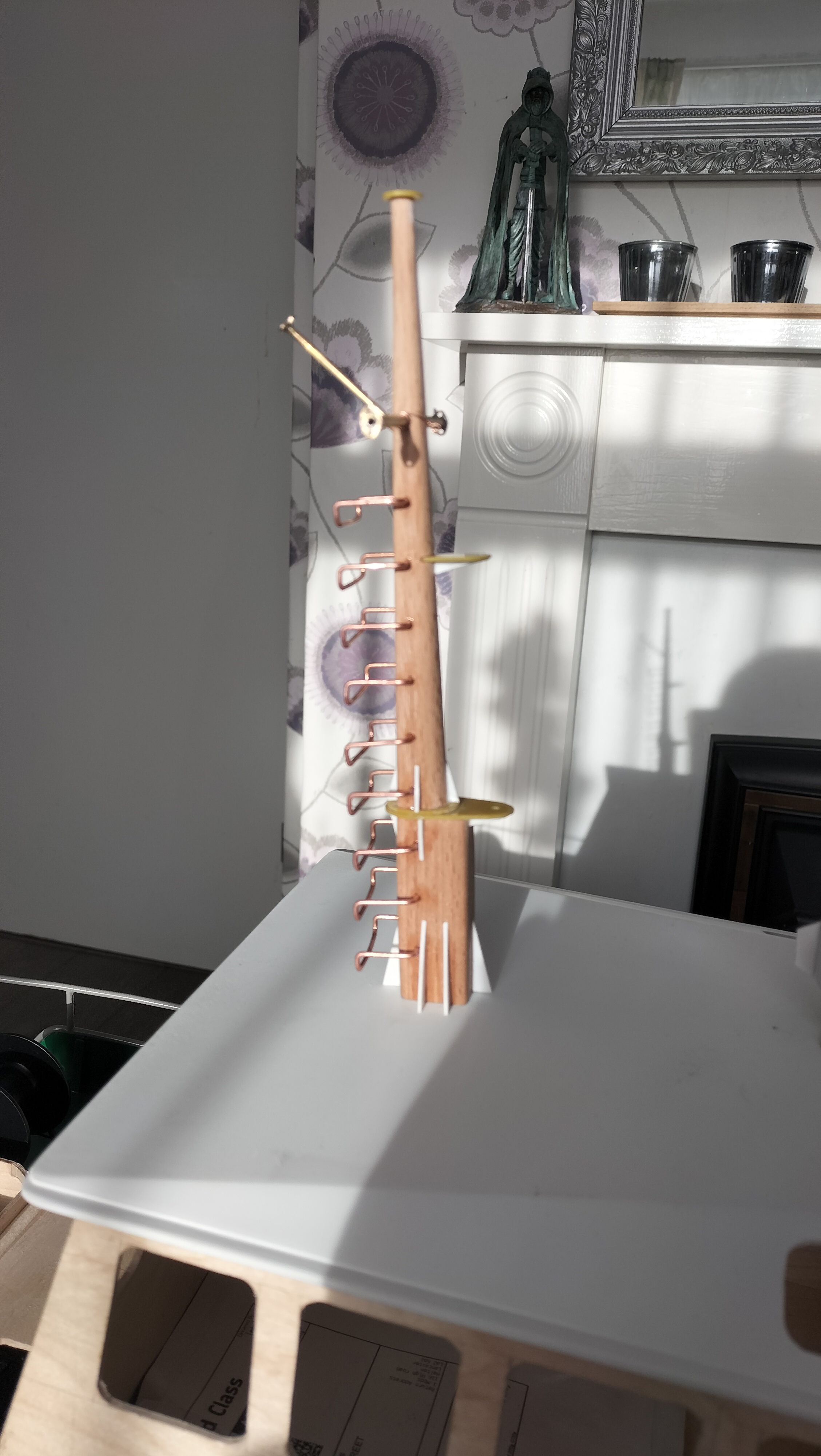

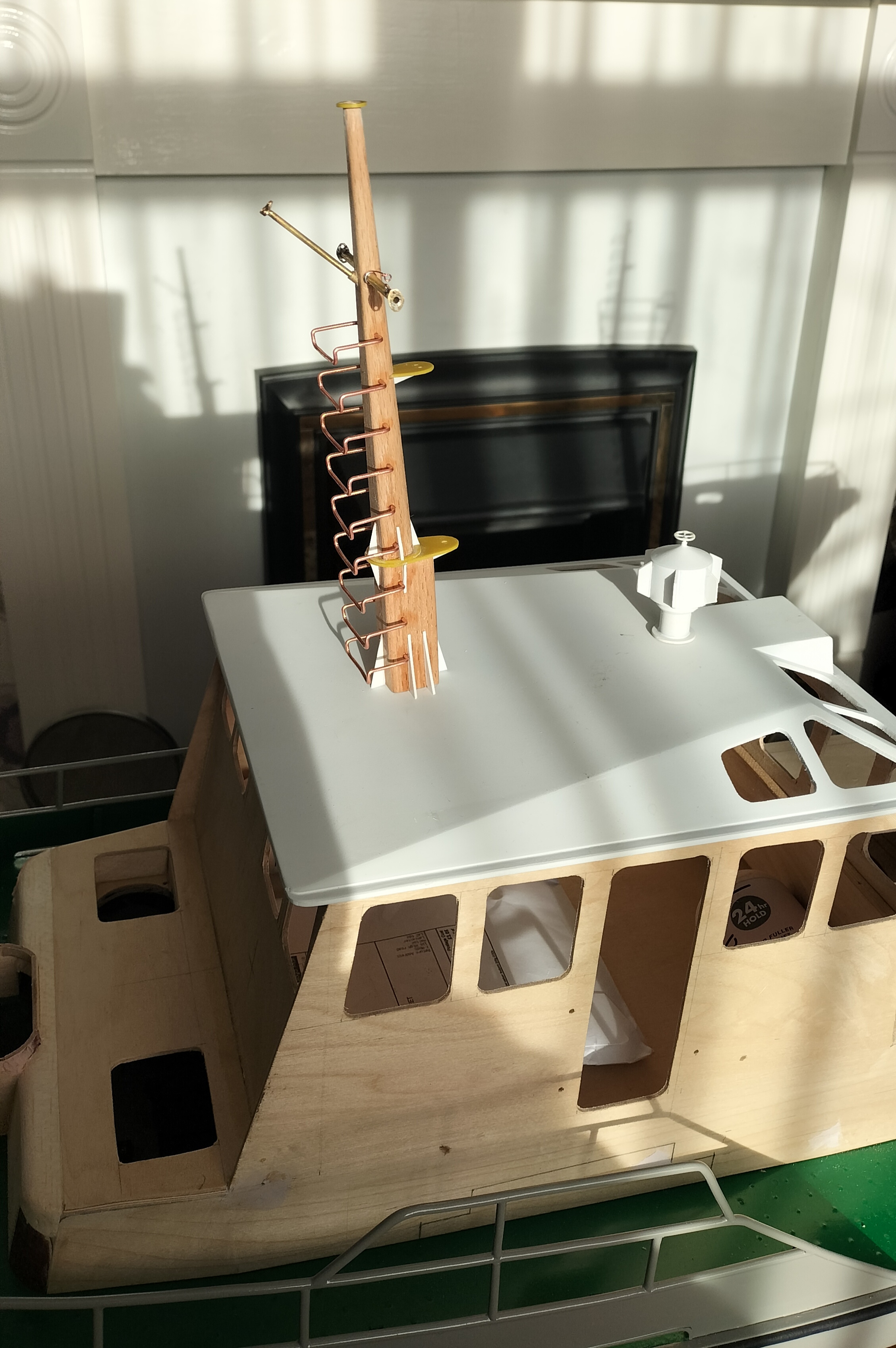

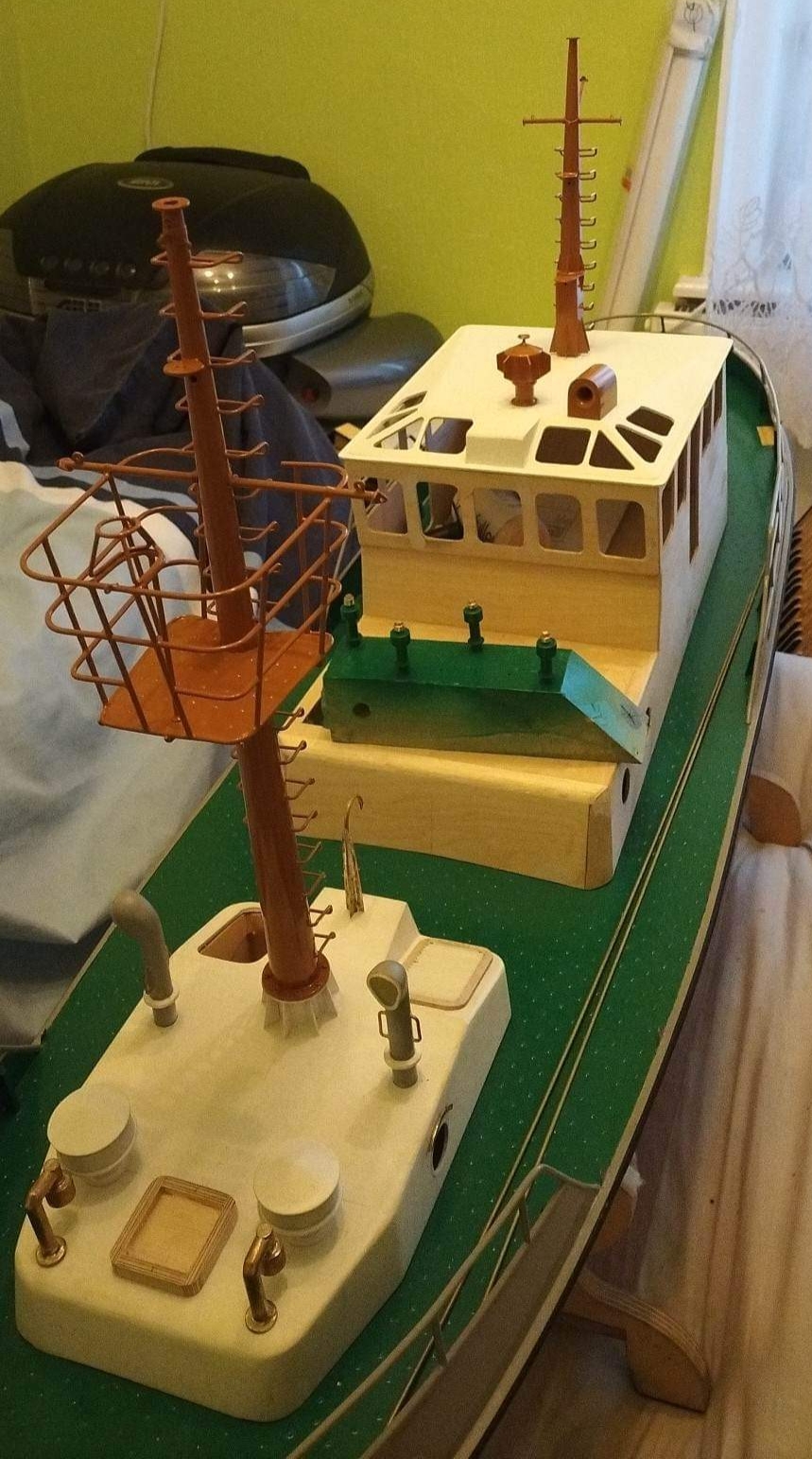

Przez weekend uliniłem tylni maszt :

[Jarek]

Zrobiłem syrenę pneumatyczną.

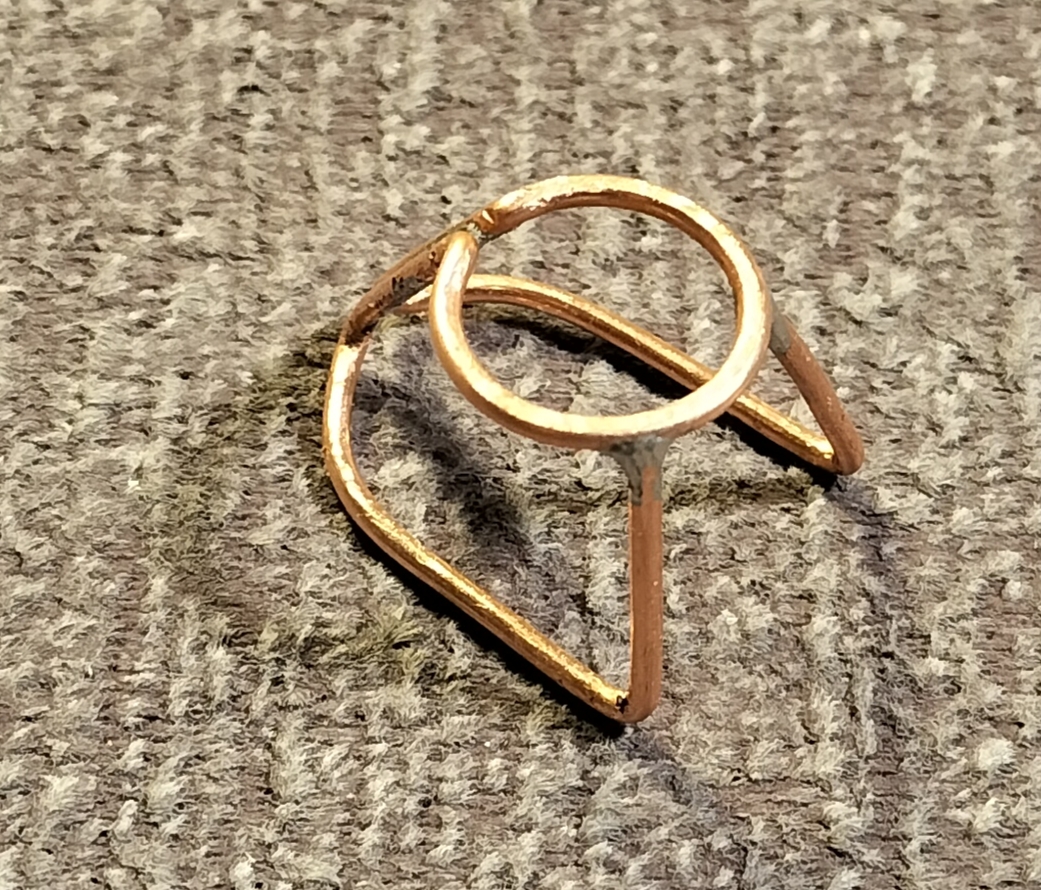

A także trochę "biżuterii":

[Jarek]

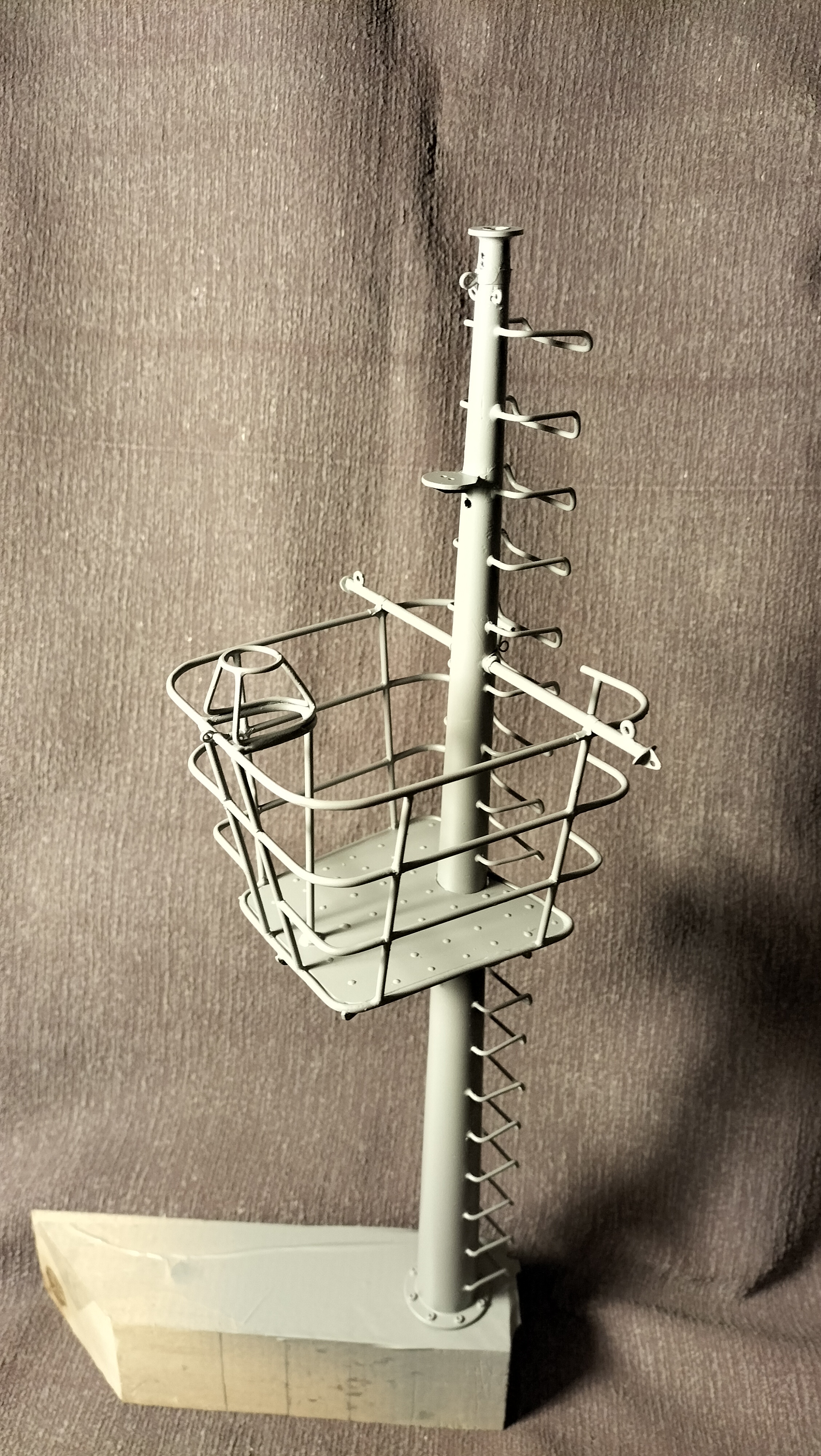

Maszty pomalowane:

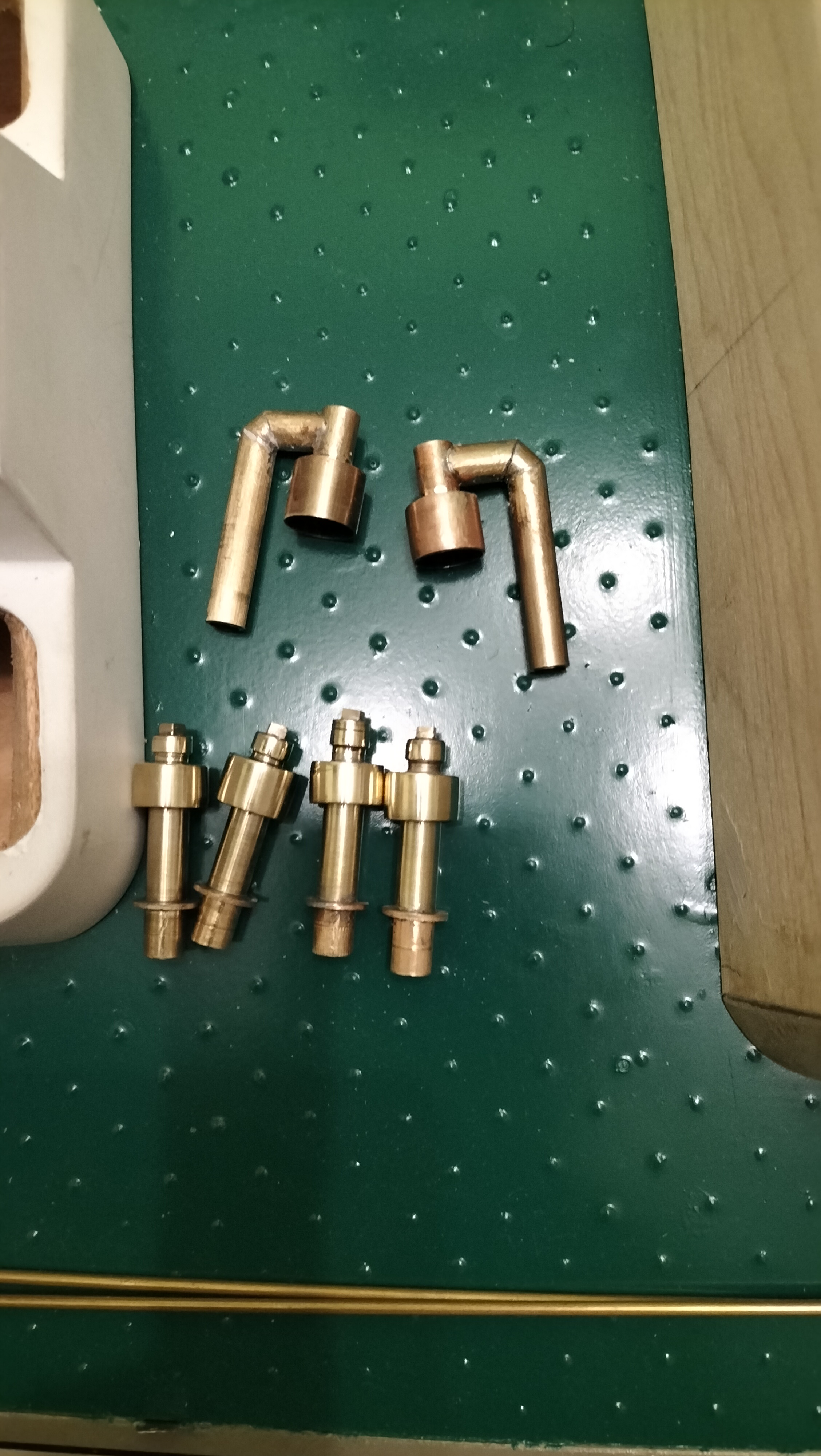

I wlewy paliwa i wody.
