Nina50. Fotorelacja z budowy

[RomekS]

:woohoo:
Po zamocowaniu gniazda założyłem wanty i dowiązałem do talrepów.

"Badaczy pism szkutniczych" informuję,
że końce want na talrepach są raz po stronie dziobu i raz po stronie rufy.
Jak było naprawdę nie wiem, ale jest 50% prawdy :laugh: na każdej burcie.
Linki i nici też są stylonowe. Sprawdziły się na Wodniku.
Są cały czas naprężone i wyglądają dużo lepiej niż
kręcone bawełniane linki K&M.
Poza tym bardzo łatwo sie je "obrabia", wiąże i szyje.
Żeby zrobić supełek wystarczy je lekko przygrzać zapalniczką (fot.)

Metoda jest absolutnie niezgodna z "prawdą historyczną"
i Kolegom dbających o tę prawdę absolutnie nie polecam a nawet odradzam tą metodę.

Myślę natomiast, że przyda się ona dla Kolegów zaczynających budowę,
którzy zastanawiają się co dalej .....po zrobieniu kadłuba.

Żeby oszczędzić pisanych wywodów
jak to się robi fachowo i poprawnie,
jak jest to opisane w literaturze,
jak to wygląda na stronach japońskich i chińskich,
jak to dawni szkutnicy naprawdę robili etc.....

załaczam dwie serie fotek
obrazujących
jak można to w miarę prosto i szybko wykonać.

Wszak jest to dział kartonowo fornirowy,
gdzie można sobie pozwolić na znaczne uproszczenia.
Najważniejsze aby w ogóle coś robić ...

[RomekS]

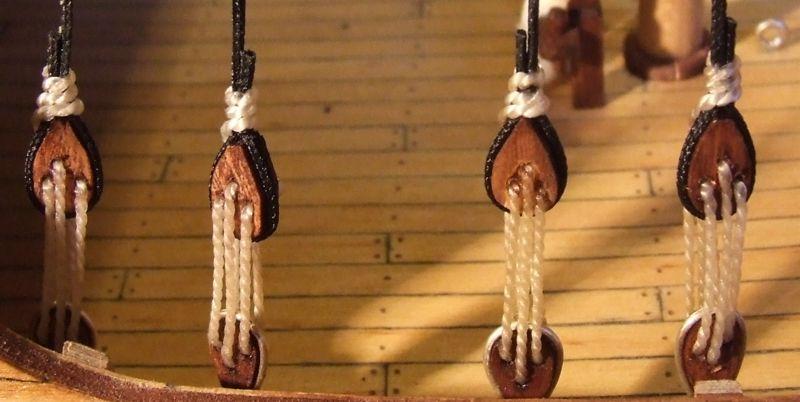

I fotki lewej i prawej burty
po zakończeniu wiązania want grota

[Blinkin80]

Romku ładnie wszystko powiązane, mam tylko jedną małą prośbę
Możesz pokazać talrepa (nie wiem czy nie pokręciłem nazwy) od strony pokładu?
Przyglądam się tej jasnej lince jak ona przebiega i wcześniej zdawało mi się
że biegnie od górnej części a teraz od dolnej.

Sądzę że drobne zdjęcie rozwieje moje wątpliwości albo drobny schemat.
Gdy się uporam ze swoim "maleństwem" to będę chciał zacząć coś co ma więcej
linek i tych talrepów i innych.

[RomekS]

Blinkin80 napisał:

....
Możesz pokazać talrepa (nie wiem czy nie pokręciłem nazwy) od strony pokładu?
.........
Gdy się uporam ze swoim "maleństwem" to będę chciał zacząć coś co ma więcej
linek i tych talrepów i innych.

Dla budujących,
nawet dżonki wszystko.....:woohoo:

Myślę, że ...... przyznasz, że DŻONKA to niezła szkoła, prawda ????

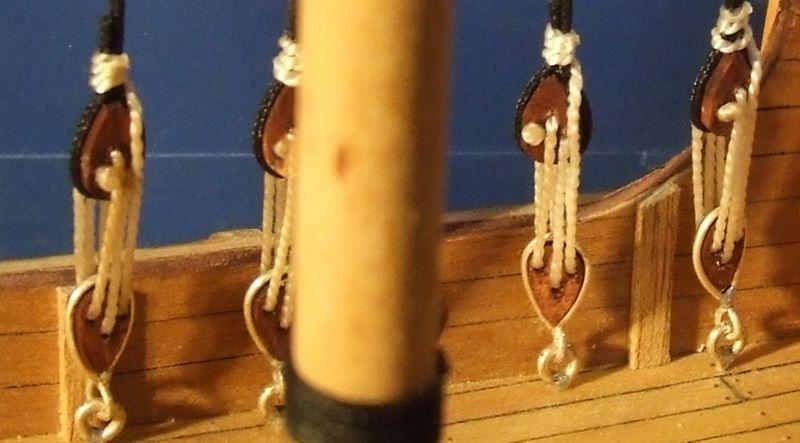

Oto fotka, przyznam jednak, że ciężko teraz tam wprowadzić obiektyw aparatu.
Jak będziesz potrzebował schemat to daj znać....
Choć myślę, że na fotce to widać.

[Blinkin80]

Właśnie ten szczegół mnie trapił, bo nie mogłem się naliczyć tych linek,
ale widzę że linka zaczyna się od góry.

[RomekS]

Kontynuując uproszczenia....

To moja pierwsza gałka turecka.
Obszyty nicią supełek ( "zaglutowany"...) :)
Nie jest może wykonany tak jak powinien,
( bo linki nie takie...., bo obszycie mało widoczne..

i tak g....no widzę bez okularów

bo inne bo )
ale najważniejsze jest ,
że jest... moja własnoręcznie wykonana gała.

Do Kolegów budujących,
nie bójcie się umieszczać relacji.....i
pytać o wszystko co Was nurtuje.
Ze swojej strony oferuję jak najdalej idącą pomoc.

Nie cierpię natomiast teoretyków,
co to się naczytali naoglądali, i na... , na.... , na....
i teoretycznie wiedzą wszystko...

Tylko nic jeszcze nie zbudowali....
albo zbudowali ....tylko aparat foto maja popsuty...
albo fotki wyszły nie tak wywołane ....
albo inne "albo" ....

Nie chodzi tu o nikogo konkretnego "coby nie było zamieszania".

Piszę tak ogólnie do modelarzy "kartonowo-fornirowych"...
Bo to moj ulubiony Dział.

A, że polubiłem już hiszpańskie winko to i piszę dużo...
Może za dużo ( nie winka oczywiście.....);) ;) ;)
:) :blink: :woohoo:

[RomekS]

Co nie zmienia faktu, że tak się powinno to teoretycznie robić ....
A co tam ,,, moja relacja to i piszę "co chcem"

Dla Kolegów "radzących"

pokazujcie proszę swoje rozwiązania,

Jakość jest ważna ale fotek w Inecie można znaleźć sporo i to nawet lepszych
niż ta poniżej....

Przeto gorąca prośba....

Zanim napiszesz " to powinno być wykonane tak...."
Spróbuj pokazać jak Ty to wykonałeś.

Nie "dołować" Kolegów zaczynających i skrzętnie fotografujących swoje poczynania,
Co do teoretycznych znawców tematu....

.( tu .....prośba do Radka naszego Ojca Założyciela)
....
dla teoretyków proszę o osobny dział ... cos w rodzaju "Hyde Park dla Zaawansowanych"
w którym można umieszczać teoretyczne fotki tego jak ja bym to zbudował....

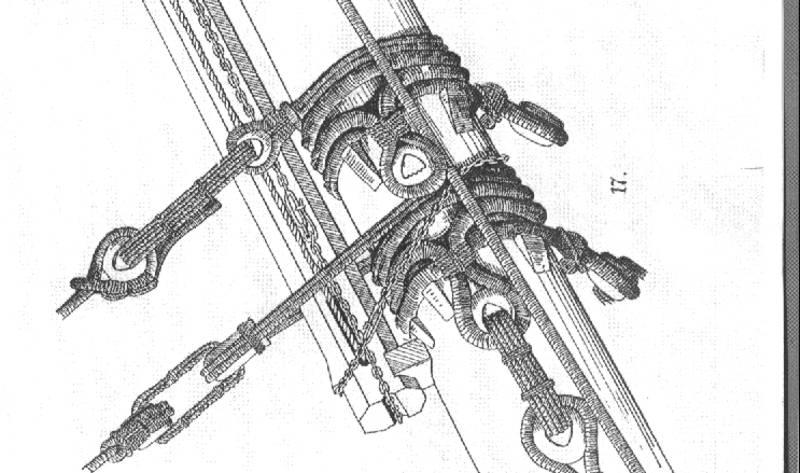

To pierwszy z rysunków...

Tak bym zamocował ster w szalupie....
(oczywiście w bardzo dużym uproszczeniu bo skala 1:100)
:woohoo: :woohoo: :woohoo: :woohoo:

[ryszardw]

Romek popatrz dokładnie czy to aby na pewno jest ster Pozdrawiam R

[RomekS]

Oczywiście, że nie jest to ster,
chodzi mi tylko o pokazanie jak
teoretycznie można unieruchomić np rumpel steru.
Oczywiście ta przedstawiona teoria nie ma zupełnie nic wspólnego z praktyką,
a już z praktyczną budową Niny szczególnie.
:) :) :)

[Budrys]

ryszardw napisał:

Romek popatrz dokładnie czy to aby na pewno jest ster Pozdrawiam R

;) To rzeczywiście jest ster tylko od d.....y strony. :silly: Wszystko zależy jak się patrzy:unsure:
