Santa Leocadia - Shipyard

[myszor]

Witam . Fajnie to wychodzi . Naprawde super . Nie wiedziałem że z papieru można wykonać takie cuda:ohmy: . Gratuluje .

[lkemot]

Artyleria główna - na okładce wycinanki jest napisane, że okręt ma 34 działa. I tu wkradł się błąd, gdyż Santa Leocadia ma 44 działa - 28 na pokładzie głównym i 16 na pokładach górnych. A więc do dzieła.

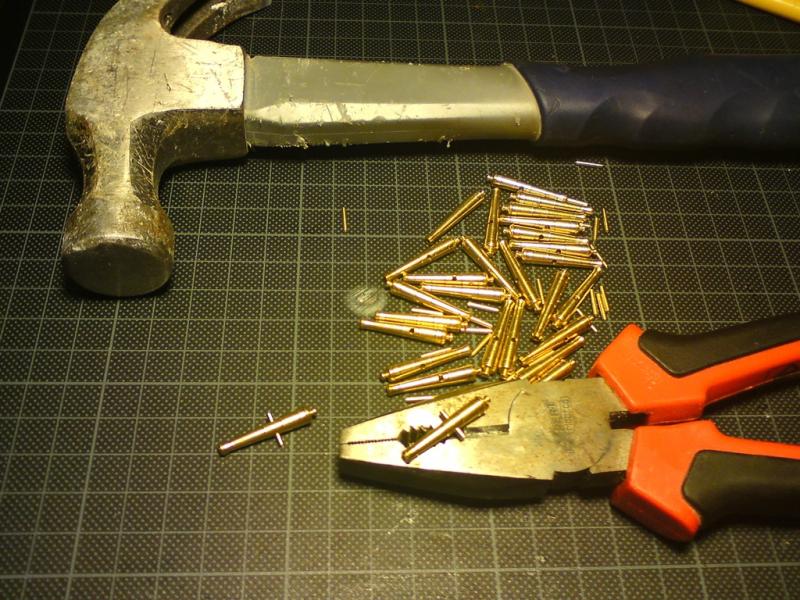

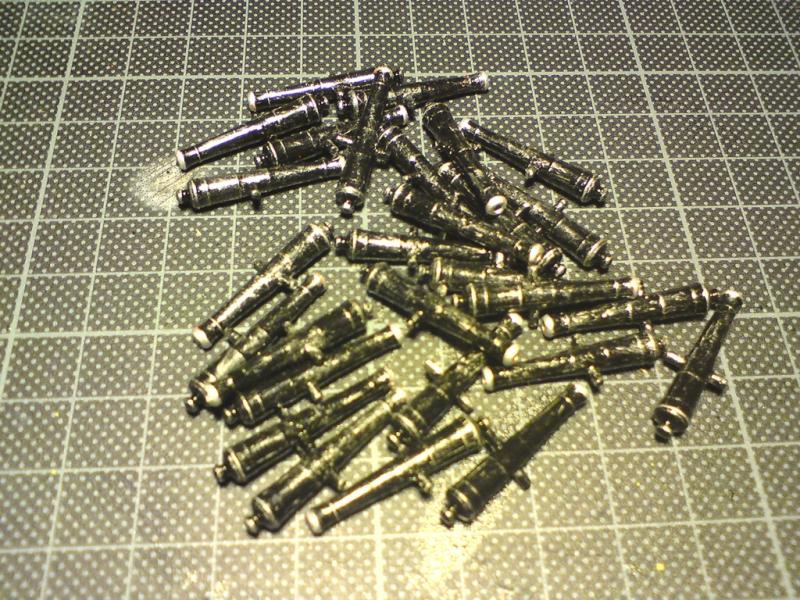

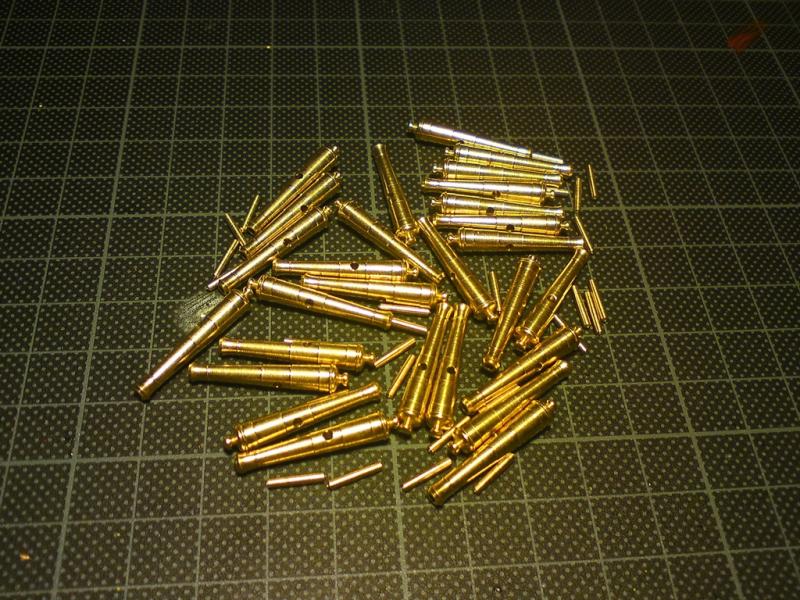

Na pierwszy ogień poszły armaty, przy montażu niektórych trzeba było wspomóc się precyzyjnym przyrządem. Armaty zostały pomalowane na czarno, potem przetarte zostały srebrną farbą.

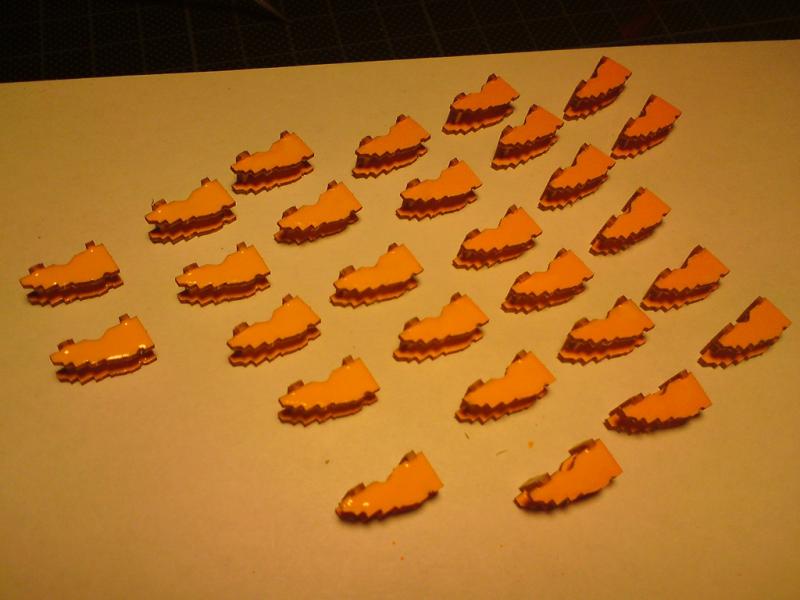

Teraz lawety - straszna drobnica, przy sklejaniu boków posłużyłem się szablonem do zachowania odpowiedniego kąta









Z malowaniem też zeszło dużo czasu

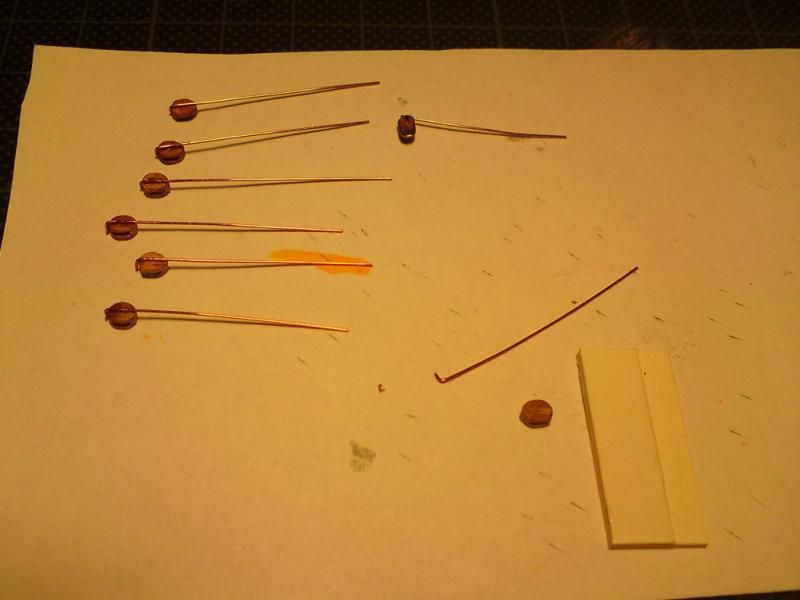

Po skończeniu malowania wywierciłem w lawetach otwory pod uchwyty do mocowania lin (dremelek nieoceniony)



Po umieszczeniu armat na lawetach przyszła kolej na koła i mocowanie armat (masakra ilościowo-drobnicowa)

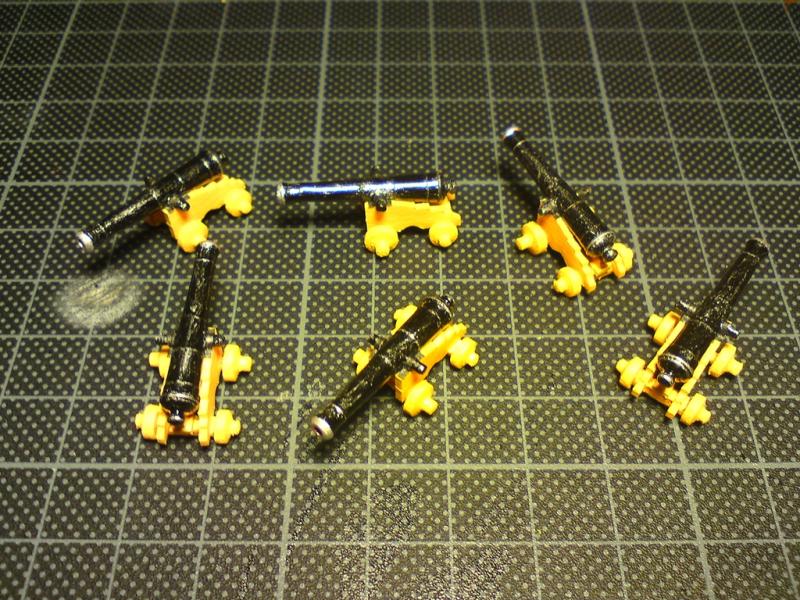

I armatki gotowe, czas na montaż na pokładzie

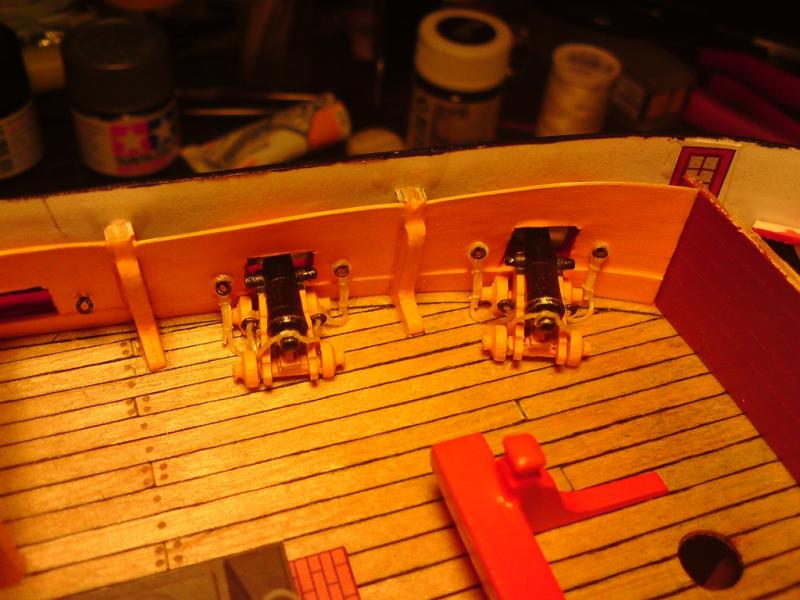

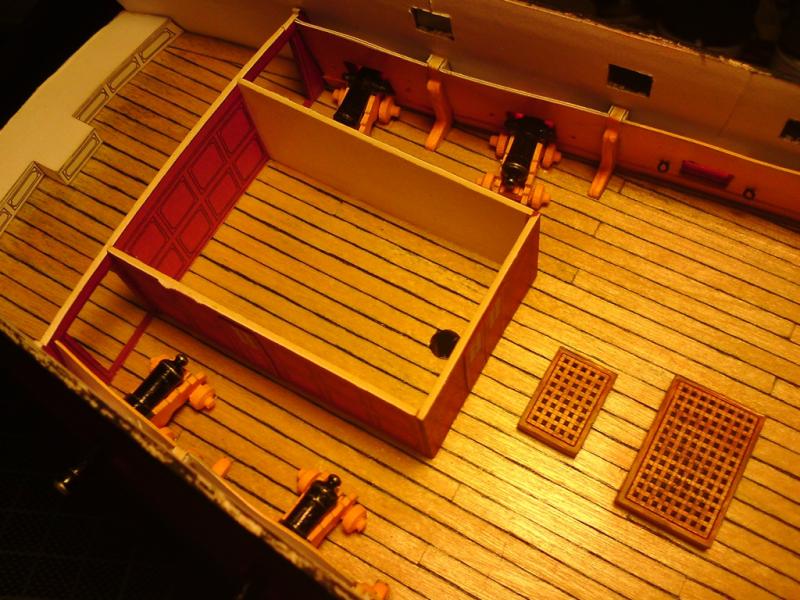

Pierwsze 6 armat jest bez żadnego olinowania mocującego i bez okuć na lawetach, gdyż umieszczone są na okręcie w miejscach praktycznie niewidocznych







Następne 10 armat, które będą całkowicie przykryte pokładami górnym zostały wyposażone tylko w liny hamujące/przeciw odrzutowe

[lkemot]

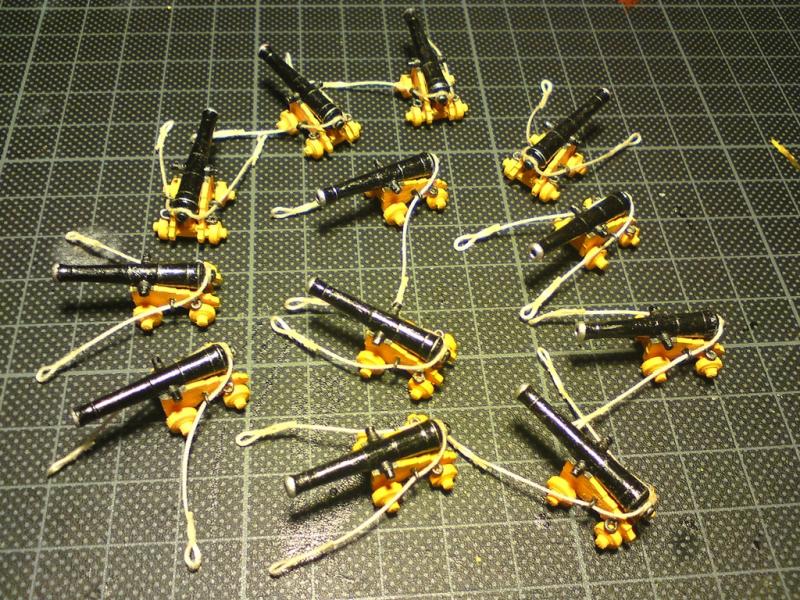

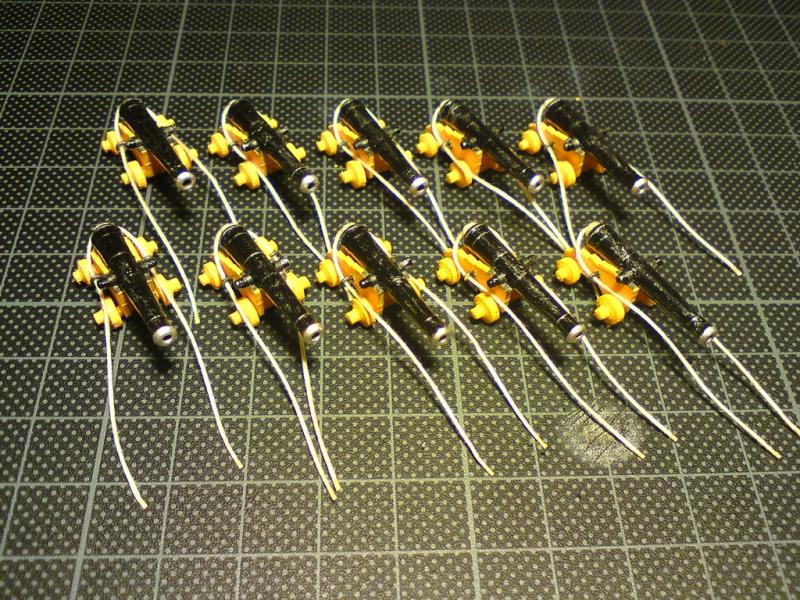

Ciąg dalszy artylerii głównej - 12 dział w środkowej części pokładu. Po wyposażeniu ich w liny hamujące zostały przymocowane do pokładu.

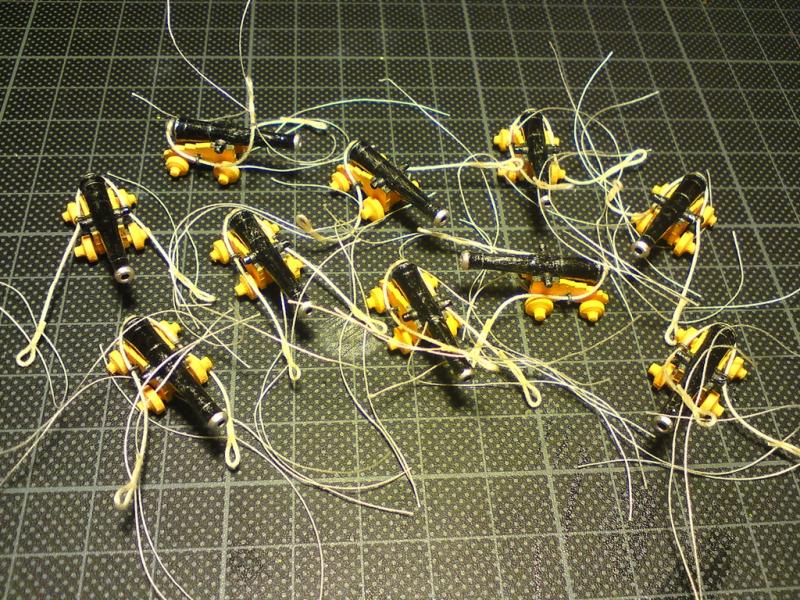

Ponieważ te działa będą widoczne po zamontowaniu pokładów głównych trzeba dorobić do nich dodatkowe olinowanie służące do podciągania działa - gun tackle. Klej CA jest niezastąpiony.

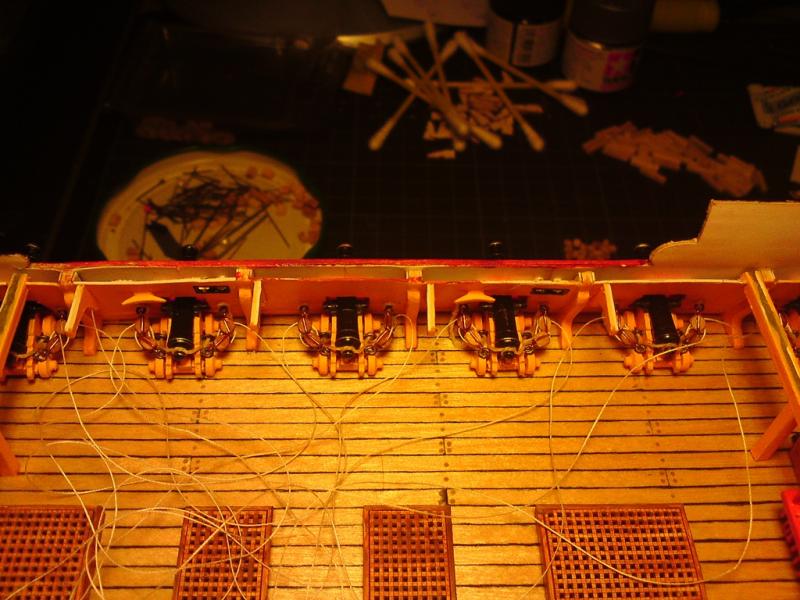

I montujemy gun tackle - końce lin zostały przyklejone do pokładu klejem CA

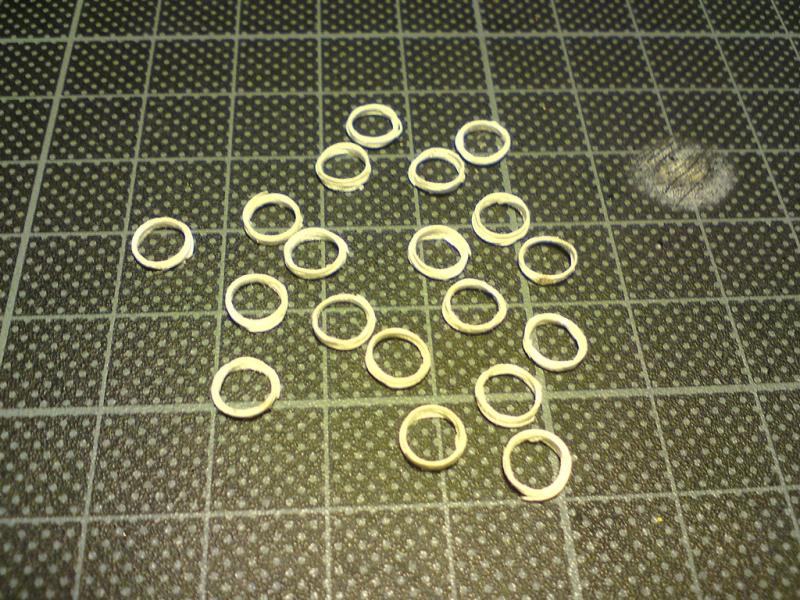

Teraz etap wykończeniowy - czyli zwoje lin. Po nawinięciu na patyczek (trzonek pędzelka), nitka została pomalowana rzadkim wikolem by się nie rozwijała. Po wyschnięciu i drobnym formowaniu montujemy liny na pokładzie.

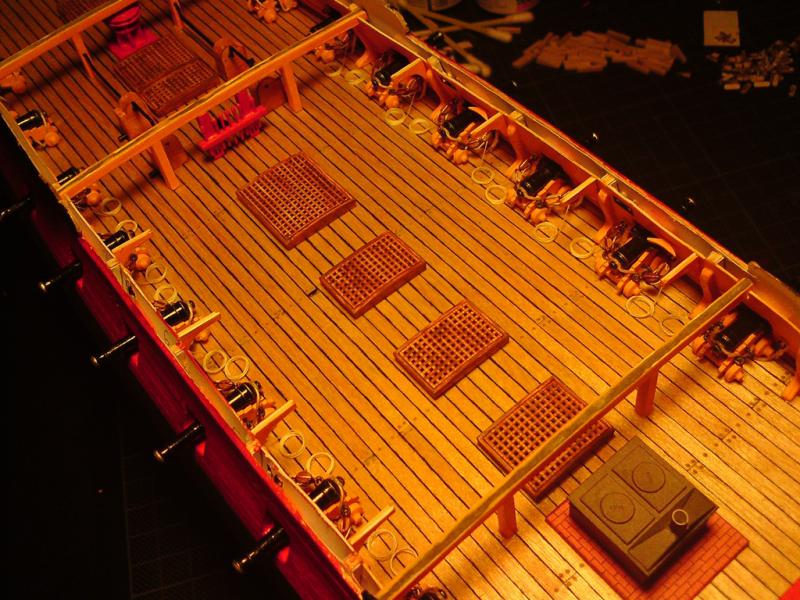

I widok ogólny pokładu z działami

[Hadżi]

Witam!

Końce lin tolii działowych były klarowane w słonecza. Po to je klarowano [zresztą nie tylko te ale wiele innych], aby się nie poplątały, co było prawdopodobne w bezładzie. I zklarowane wyglądały trochę inaczej niż na Twoim poniższym zdjęciu.




Prawidłowo sklarowane wygląda tak:



Nawet były zwijane bardziej ściśle, aby mniej miejsca zajmowały.

Pozdrawiam

"Hadżi"

[wurcelstock]

Liny zwinięte w "słoneczka"nie plątały się to primo,
secundo: szybciej schły, jeśli były mokre.

[lkemot]

Macie całkowitą rację B)
Zrezygnowałem ze słoneczek celowo, gdyż nitka której użyłem jest bardzo cienka i słoneczko nie wyszłoby za dobrze

[Killim]

Witam, widzę że w twojej stoczni aż wre budowa bardzo ładnie się to prezentuje;)

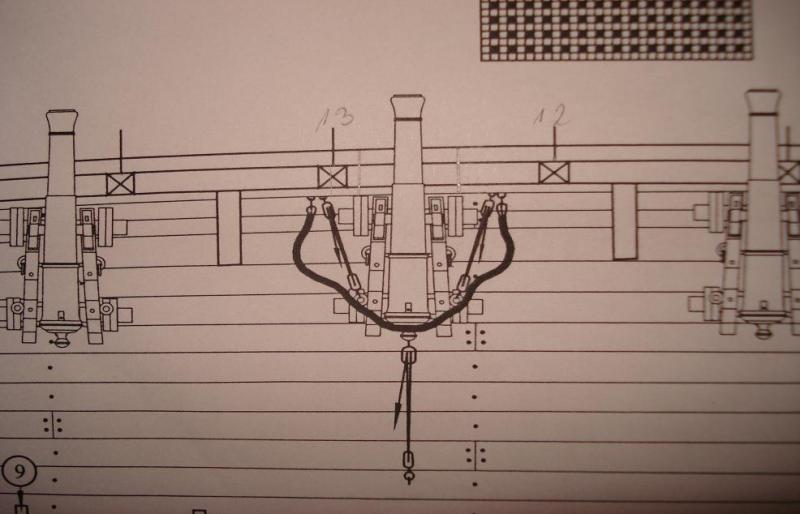

nie wiem czy celowo zastosowałeś uproszczenie mocowania lin hamujących do burty, czy po prostu z braku informacji na ten temat w modelu kartonowym. Ja posiadam również plany i tam jest to w ten sposób rozwiązane.

[lkemot]

Model robię tylko na podstawie wycinanki (planów nie posiadam), a w niej nie ma rozrysowanego sposobu mocowania armat. Natomiast masz rację, że powinny być osobne mocowania dla gun tackle i liny hamującej (dodatkowo mam ją przewleczoną przez oczko na lawecie) - jest to moje uproszczenie. Zrezygnowałem również z tylnej liny hamującej (z bloczkiem) mocowanej do pokładu.

[Budrys]

lkemot napisał:

Zrezygnowałem również z tylnej liny hamującej (z bloczkiem) mocowanej do pokładu.

A szkoda, bo jest to bardzo ważne zblocze (a nie tylna lina hamująca) w obsłudze działa, podobnie jak i dwa boczne. (jeśli myślimy o tym samym elemencie). Inne uproszczenia na dolnych pokładach są zrozumiałe ale na górnym, całkowicie otwartym rezygnacja z istotnego detalu psuje w znacznym stopniu efekt końcowy i włożony wysiłek w wykonanie całej reszty szczegółów. A szkoda by było.

[madteam19]

a ja mam pytanie co to za okucia??do czego służyły?
