Koga Hanzeantycka – XV wieczny uzbrojony statek handlowy.

[KrzysztofS]

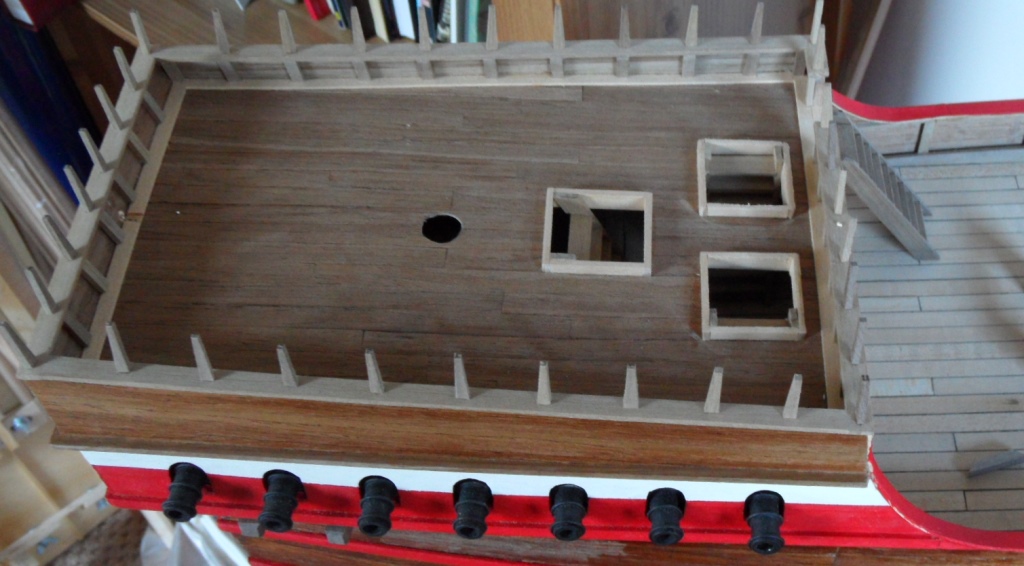

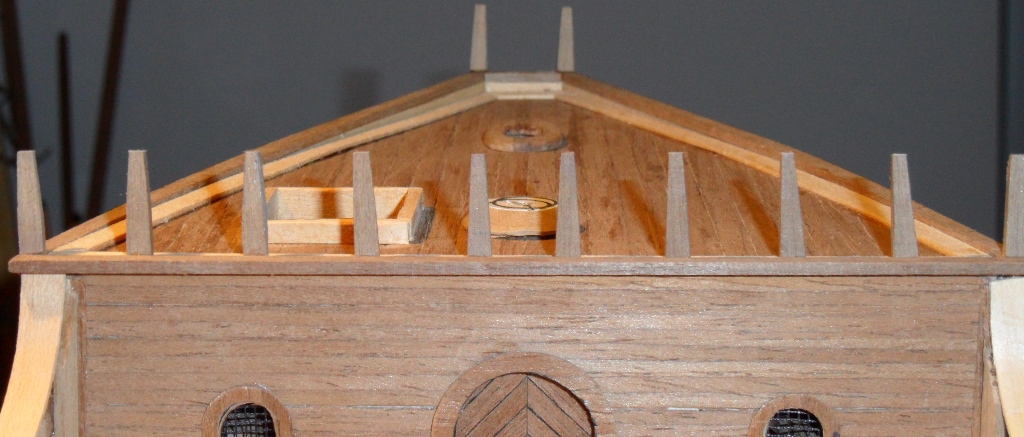

Ruszyły prace nad barierkami pokładów: dziobowego i rufowego.

Sprawdzenie jednolitości wymiaru słupków poprzez przyłożenie listwy. Zamocowanie listwy na skrajnych słupkach pozwoliło mi na zdjęcie wymiaru każdego słupka i odpowiednie jego dopasowanie.

Po zdjęciu wymiaru z planów, wyszło że słupki mają być co 18mm, odmierzenie rozstawu i nawiercenie otworów:

Otwory pod wzmocnienia słupków najpierw odmierzone a następnie owiercone

Przy pokładzie dziobowym męczyłem się z wykonaniem słupków, wymiar na dole słupka to 4mm a na górze 2mm. W związku z dużą ich ilością postanowiłem zrobić szablon, który myślę znacznie ułatwi ich wykonanie.

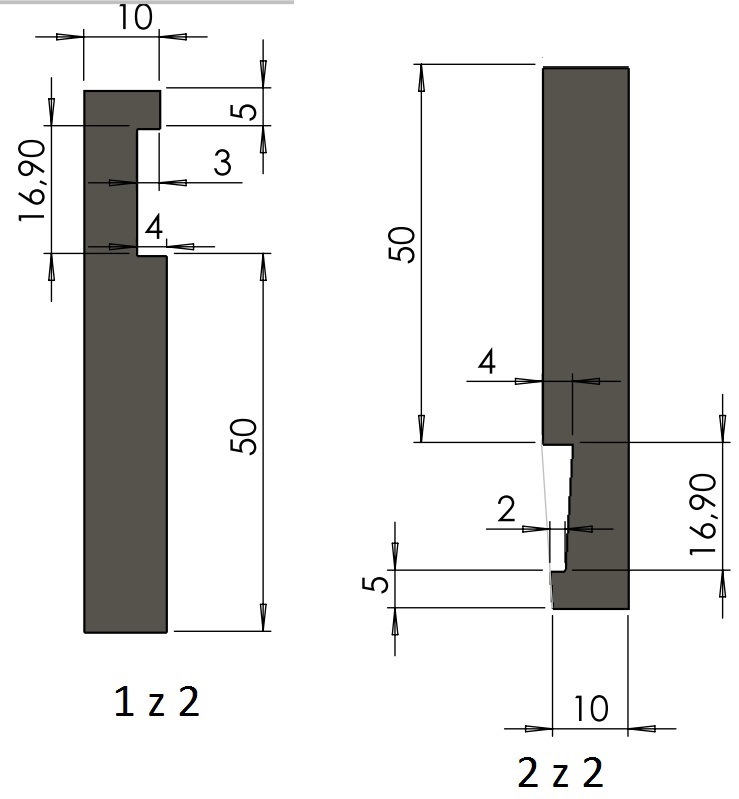

Załączam rysunek szablonu w wersji dwustopniowego wykonywania detalu:

Nawiercone otwory średnica 0,8mm (wykonane furkadełkiem) i wciśnięte 10mm odcinki szpilek:

Pozdrawiam
Krzysiek

[KrzysztofS]

Witam
Przyrząd spełnił oczekiwania i wykonał swoje zadanie. Szlifowanie 52 listewek zajęło mi nie całe 10 minut.
Następnie w słupkach wykonałem od spodu otworek fi0,8mm i klejenie:

Kolej na barierki. Z racji, że nie posiadam listewek 2x2mm, musiałem je wykonać tnąc wzdłuż listewkę 4x2mm. Tak powstałe listewki dokleiłem dwustronnie do słupków:

i nakleiłem właściwą listwę (poręcz burty o wymiarach 7x1mm).

Teraz pozostaje dokleić resztę poręczy i całość pomalować.
Używam farby akrylowej firmy ArtEquipment w kolorze Red Cadmium.

Pozdrawiam i do zobaczenia
Krzysiek

[myszor]

Witaj .
Z drewienkiem radzisz sobie dobrze i robota czysta .
Ale ta Koga powinna chyba być Hanzeatycka a nie Hanzeantycka

[KrzysztofS]

Witam.
Dzięki myszor za dobre słowo a i uwaga słuszna - moja pomyłka.

Pozdrawiam
Krzysiek

[KrzysztofS]

Witam.

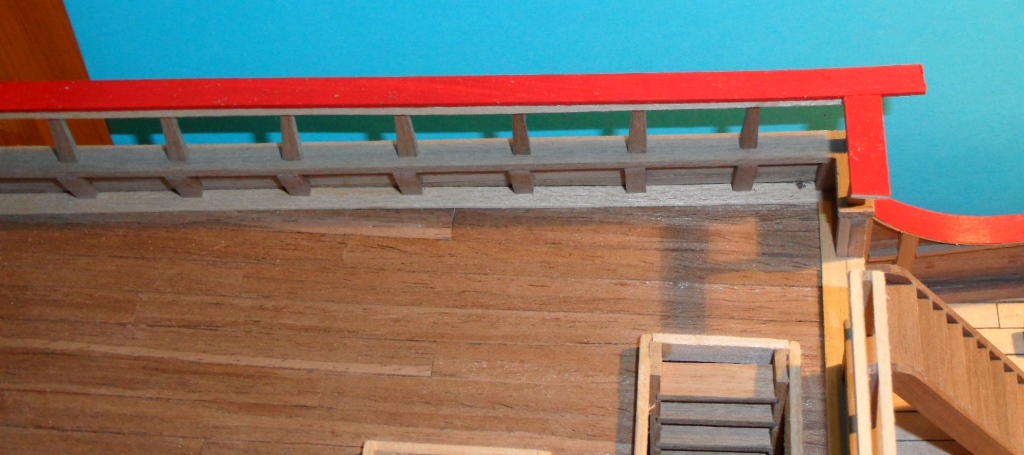

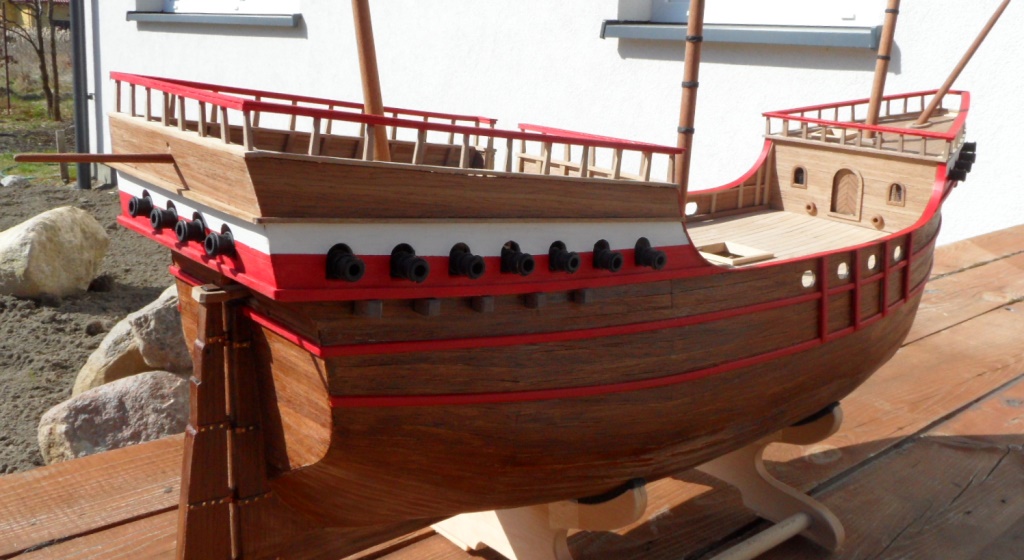

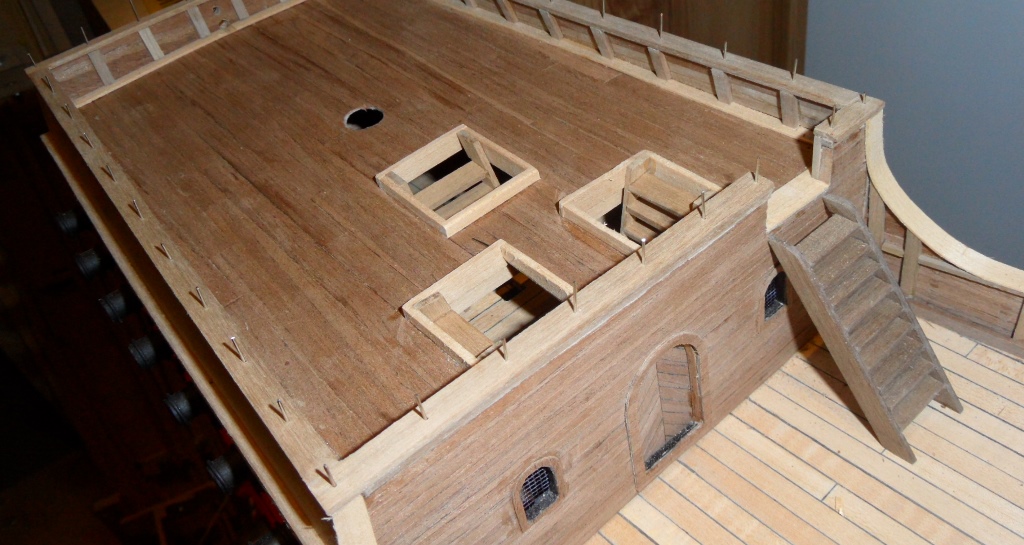

Przy kodze nie wiele zrobiłem (teraz wiosna, czas pracy w ogrodzie ). Doszły wszystkie drzewce, malowanie poręczy, wsporniki pod pokłady oraz trochę drobnicy. Różnice w odcieniu poszycia lub elementów pokładu, wynikają z tego, że jeszcze nie wszystko zdążyłem pomalować caponem.
Oswald, chyba miałeś rację co do dział - wyglądają na trochę za duże . Spróbuję wymontować jedno i wstawić nowe. Zobaczę czy na tym etapie da się to zrobić, jak nie - zostanie ja jest

Pozdrawiam.
Krzysiek

[KrzysztofS]

Witam wszystkich po dłuższej nieobecności
Prace bardzo małymi kroczkami idą do przodu. Na chwilę obecną Koga doczekała się dwóch bocianich gniazd z żurawiami i linami, części bloczków z okuciami oraz drobnicy na pokładzie. Wszystko w relacji poniżej :
Na pierwszy ogień poszło bocianie gniazdo - wycięty kształt nakleiłem na karton 1mm.

Podstawa bocianiego gniazda


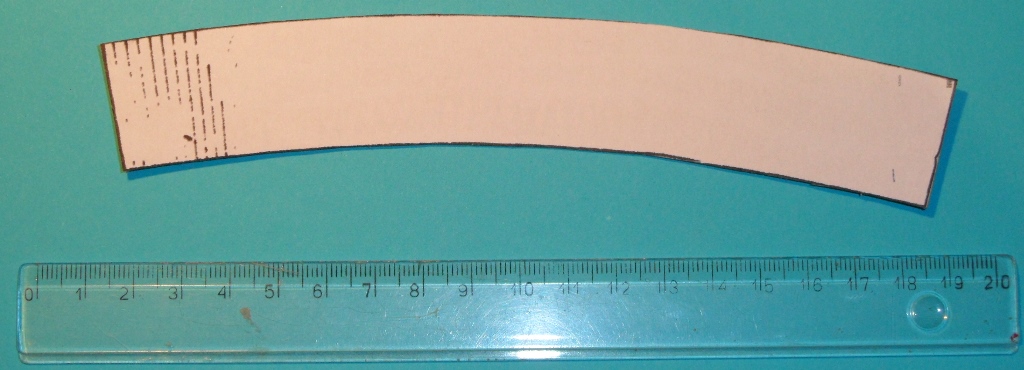

boki bocianiego

Następnie cięcie forniru na wąskie paski:

fornir


Oklejanie szablonu - podstawa i boki oklejone dwustronnie, krawędzie trudne do oklejenia ze względu na mały rozmiar pomalowałem czarnym markerem.

Oklejone bocianie gniazdo

Zamalowanie krawędzi markerem oraz wstępne szlifowanie.


A tu bocianie gniazdo posadowione na maszcie. Czarne obejmy to wąski pasek czarnego kartonu przyklejony wg planów. Całość pomalowana caponem.

Gotowe gniazdo


Dalej było już trochę przyjemniej a mianowicie kręcenie lin.
Ropa wykonałem wg pomysłów z Kogi - więc to nic nowego
4-ro polowego ropa wykorzystuję do plecenia potrójnych lin a to ze względu, że nie mogłem sobie poradzić z nierównym splotem dla czwórek. Zawsze jedna z lin odstawała od reszty

Z trójkami jest dużo lepiej:


Upleciona piękna lina - przed opaleniem włosków.

Materiał wyjściowy na liny to kordonek 120tex.

Pozdrawiam
Krzysiek

[KrzysztofS]

Okucia ław burtowych:
Do pracy zatrudniłem zgniatarkę do drutu. Drut miedziany fi1mm przeciągnięty 3-y krotnie zmienił swój rozmiar na ok 0,3x2mm.

Zgniatarka

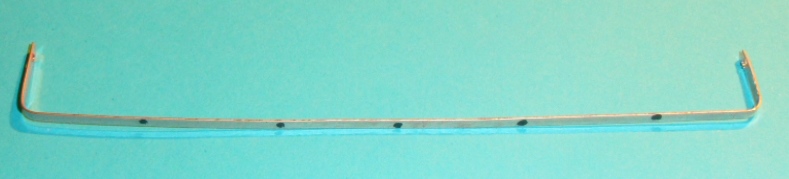

Tak powstała taśma ucięta na wymiar, zagnieciona i przewiercona wiertłem fi 0,6mm.
Czarne punkty to miejsca przyszłego wiercenia.

Przymiarka "na sucho"

Przymiarka z wantami


c.d.n.

[KrzysztofS]

Okucia jufersów do mocowania lin do pokładu.
Materiał wyjściowy drut stalowy (pilot z peszla dla przewodów elektrycznych), trochę sztywny ale nie będę się bał mocniej naciągnąć liny

Drut + jufers


Nawinięcie drutu na szablon fi6mm


Drut zdjęty z szablonu


Prostowanie wąsów przed zagięciem


Zaginanie wąsów


Zagięte wąsy


Gotowe okucie


Okucie nałożone na jufers i wyrównanie:

Przymiarka do przykładowego mocowania do pokładu


Pozdrawiam
Krzysiek

[KrzysztofS]

Witam.

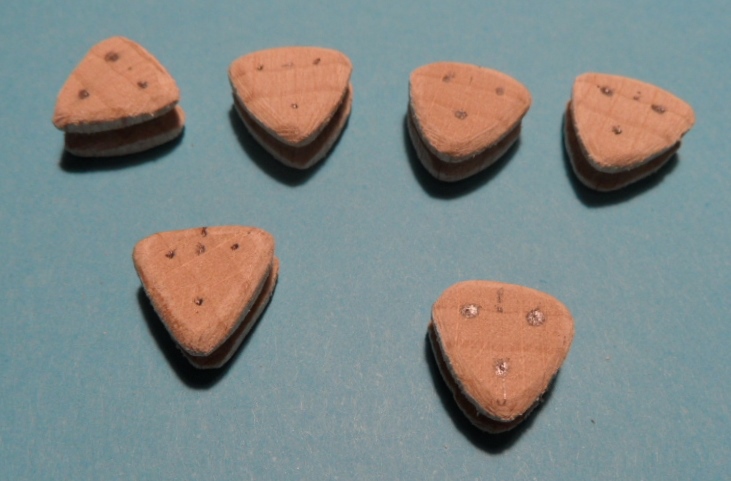

Prace ruszyły delikatnie do przodu. Zabrałem się za wykonanie jufersów trójkątnych.
Wielkie dzięki muli9 za opis wykonania.

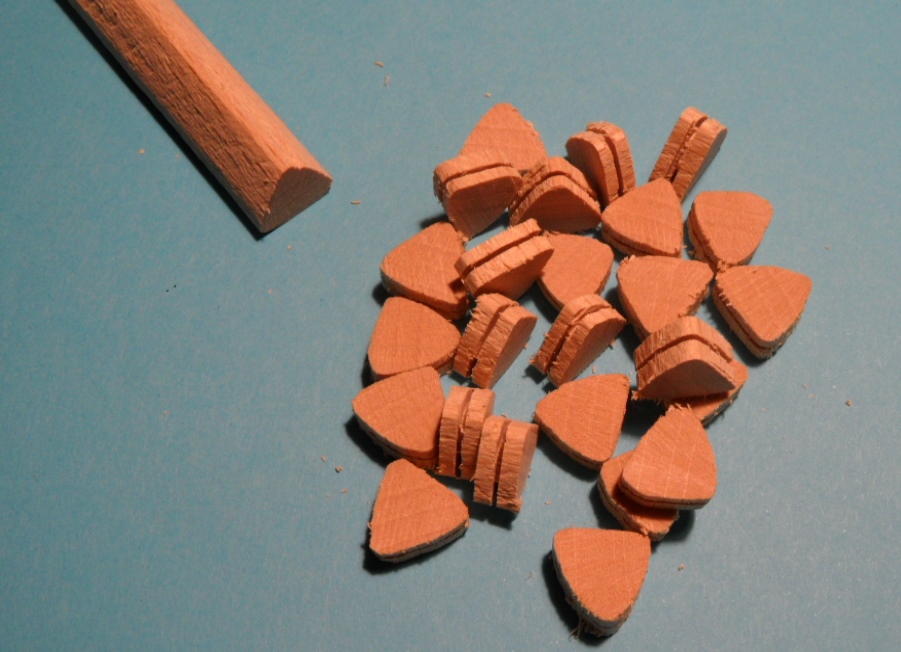

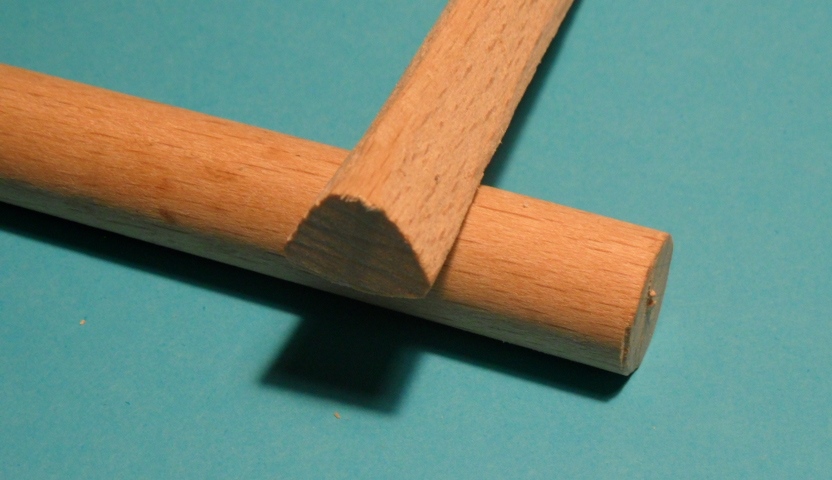

Jufersy o szerokości 10mm wykonałem z kołka bukowego. Oszlifowany zgrubnie pilnikiem do drewna co 120st:

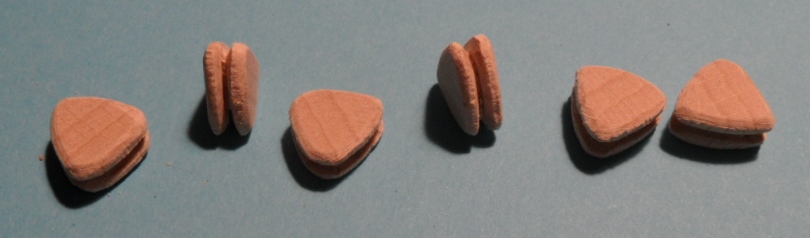

Materiał wyjściowy + wstępnie obrobiony

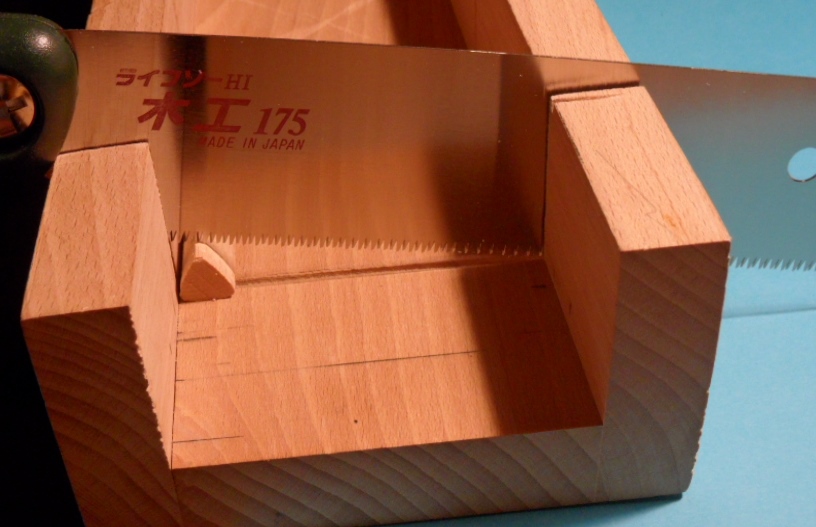

Nacięcie rowków pod linę lub okucie:

Zestaw jufersów do dalszej obróbki:

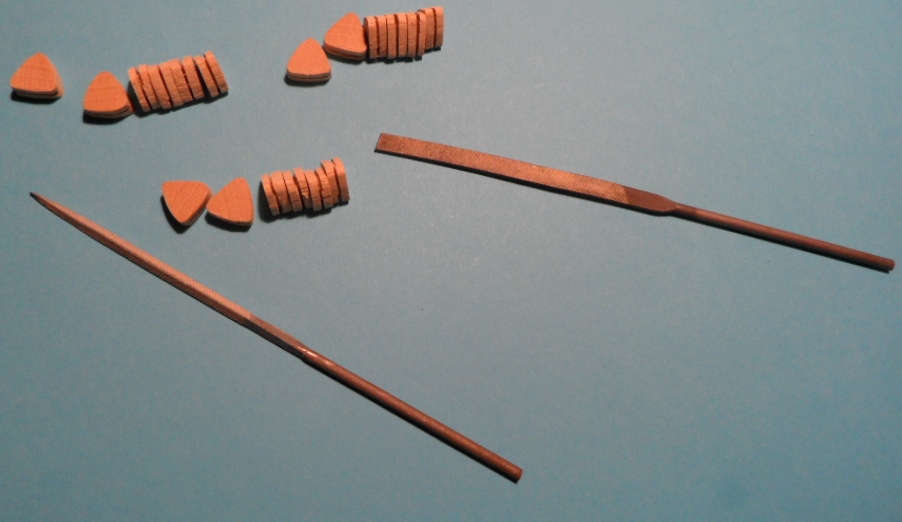

Teraz szlifowanie rowków i krawędzi. Do tego wykorzystuję papier ścierny granulacji 80 i zestaw iglaków:

Obrobiony materiał i znaczenie otworów pod liny:

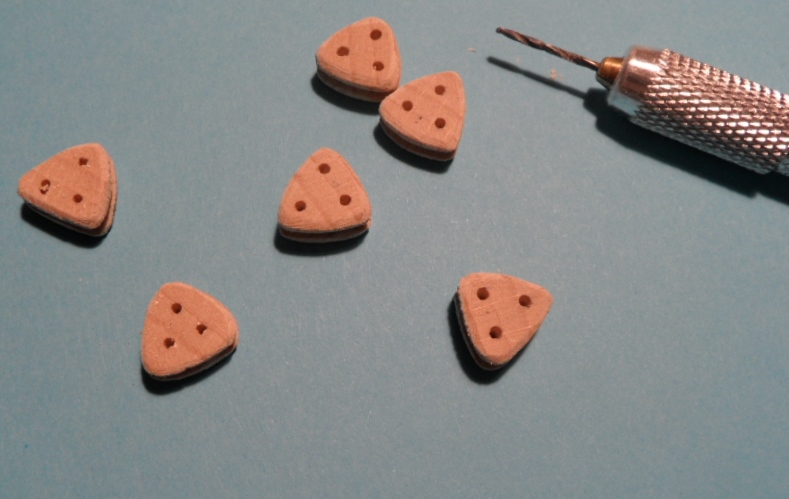

Punktowanie aby wiertełko się nie ślizgało oraz owiercanie najpierw wiertłem fi 0,6mm a następnie fi 1,1mm:

Pozostaje doszlifowanie na gładko i malowanie (lub nie - kwestia do ustalenia).

Pozdrawiam
Krzysiek

[KrzysztofS]

Witam po przerwie
Kontynuując, wykonałem okucia stalowe na bloczkach drewnianych z drutu fi1mm wyżarzonego nad ogniem.
Owinięcie bloczka, uformowanie drutu, cięcie, szlifowanie i na koniec malowanie:

Owinięcie bloczka i uformowanie drutu




Gdy jufersy już gotowe, montujemy je na ławie wantowej, naciągamy wanty:


I zaplatamy wg wzorów - najpierw jufersy want i następnie same wanty:

wiązania jufersów.jpg (48.51 KiB) Przejrzano 6600 razy


I wykonanie (na chwilę obecną nie mam lepszego zdjęcia):
