R17 "Halny", 1:50 GPM.

[Szeroki]

Uprzejmie witam! Zabrałem się za model niełatwy, ale sądze, że moje doświadczenie jest wystarczające, aby podjąć próbę.

Do pracy, w oczekiwaniu na elementy laserowe, zabrałem się zaczynając od nadbudówki.

Licze na wasze fachowe porady, krytyka jest również mile widziana.

Jest to pierwszy model, w którym retuszuje, oraz pierwsze z wypełnionym poszyciem. Wcześniej, jak pisałem w przywitalni, miałem.wieloletnią przerwe, teraz rozwijam warsztat.

Poniżej zamiesczam zdjęcia.

[Szeroki]

Nauczyłem się dodawać foty. Chyba.

Budowe rozpocząłem od nadbudówki.

Szkielet nadbudówki.

Szkielet nadbudówki

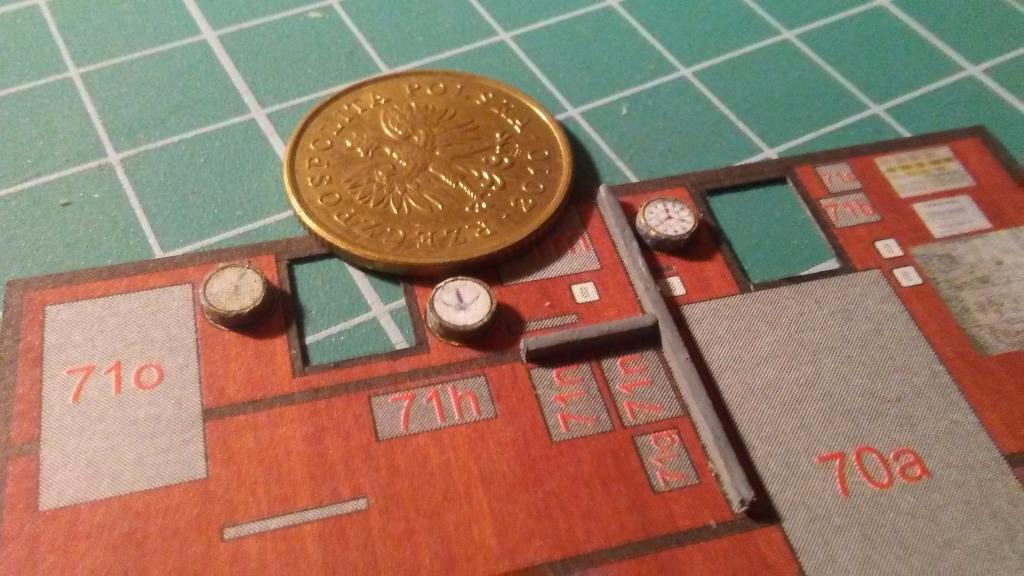

Pierwsze detale tylnej ściany mostka.

Tylna ściana mostka

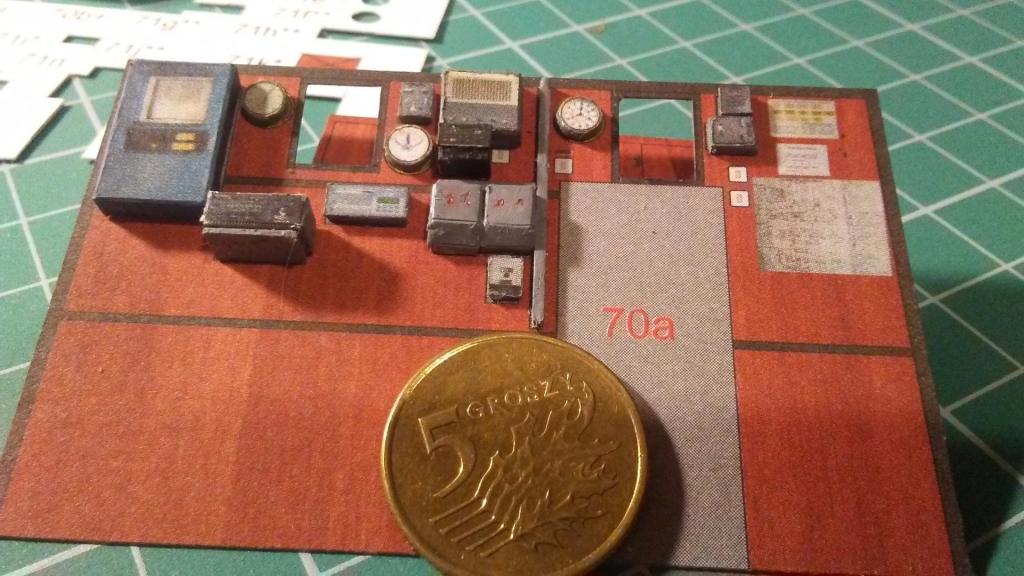

Więcej detali.

Detale tylnej sciany na miejscu

Ściana w całości i na miejscu.

Gotowa ściana

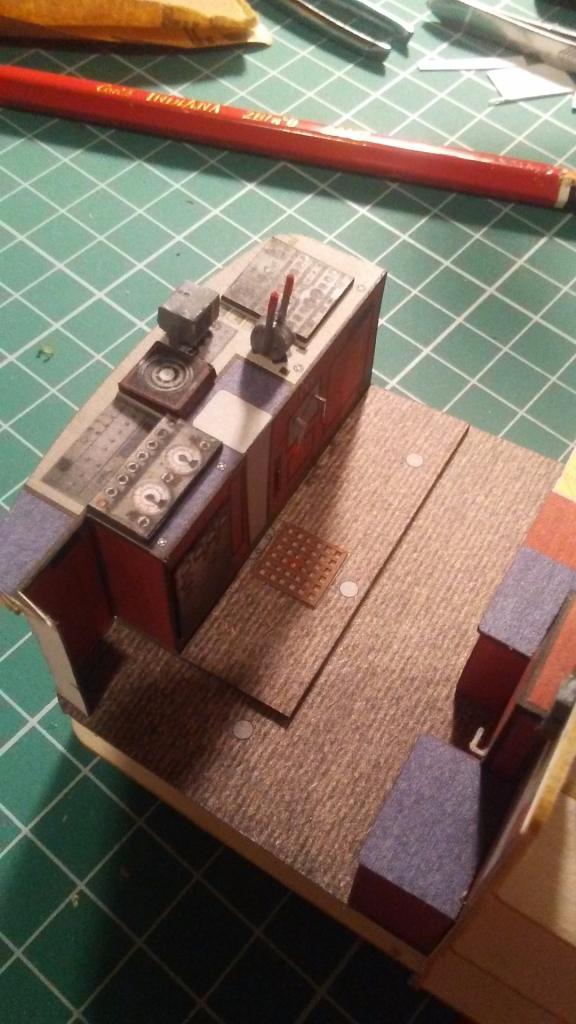

Pulpit.

Pulpit

Całość wyposażenia (bez ścian bocznych)

Całość

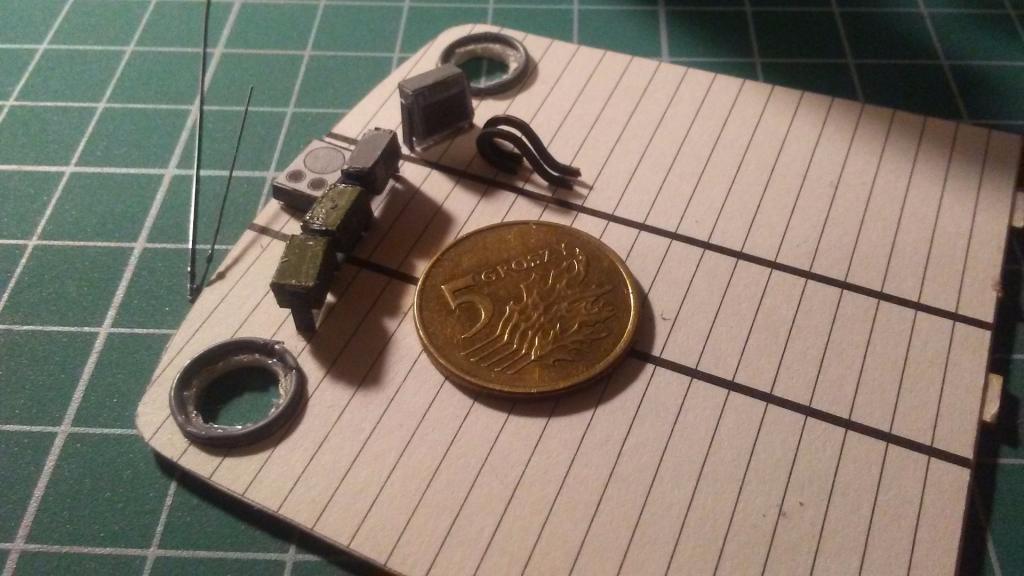

Sufit - tutaj wyciąłem dziury na oświetlenie. Zamontowane będą diody o ciepłej barwie, całość zalana będzie efektem "szkła". Ramki lamp wykonane z drutu 0.8mm.

Sufit

Szkielet - wręgi cięte laserowo. Ciekawa technika narzucona przez autora to wręgi podposzycia, które podtrzymują podposzycie.

Wręgi podposzycia

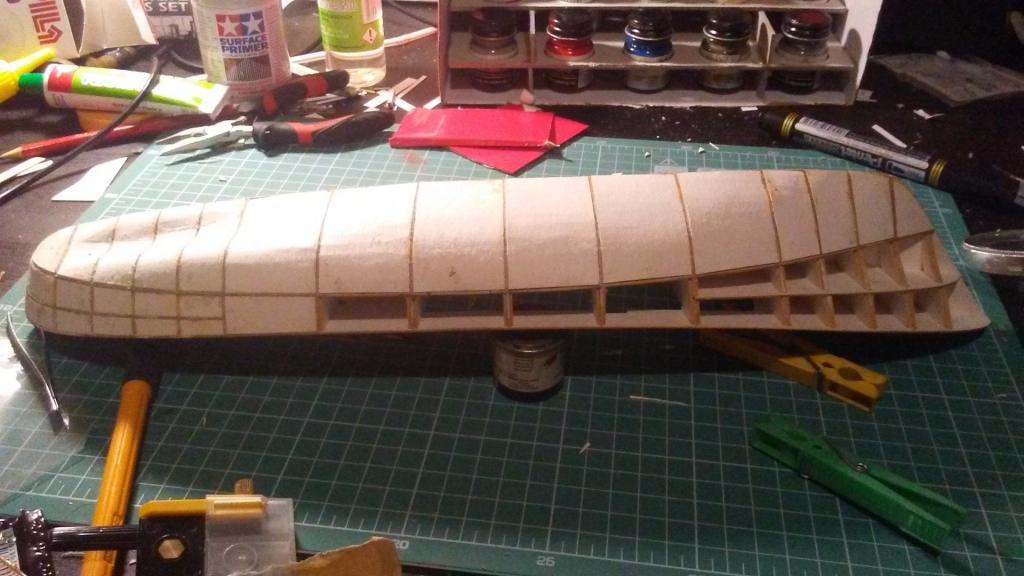

Podposzycie w trakcie budowy. Po ukończeniu całość wyszpachluje.

Poszycie

Zapraszam do dyskusji, uwag, jestem otwarty na krytyke, ale nie bijcie. To pierwszy model przy którym przykładam się jak mogę.

[taganc]

Witaj na Kodze, zacząłeś nieźle więc będziesz miał kibiców i możesz liczyć na wsparcie. Powodzenia w budowie.

[antosiek]

Witaj
Te dwa otwory, które wyciąłeś w suficie to nie oświetlenie tylko wentylacja. Nie wiem co masz w wycinance ale tam zamontowane są dźwignie do otwierania/zamykania wentylacji i regulacji kierunku napływu powietrza z zewnątrz. Na dachu nadbudówki w tym miejscu są umieszczone nawiewy.

pozdrawiam

[Szeroki]

Jestem zdziwiony! W wycinance na miejsce które wyciąłem należy nakleić okrągły element imitujący ramke, a na niego wyoblone białe "klosze". Musze zerknąć w wycinanke, ale chyba ten elemeny nie jestm konkretnie nazwany. Całość po złożeniu wyglądała jak lampa, żadnej kratki, uchyłu etc.

W takim razie element do poprawy.

[Slawek Kromer]

Proponuje zobaczyć dokładnie relacje
viewtopic.php?f=523&t=6856&p=7088&hilit=halny#p7088

[Szeroki]

Właśnie przeglądam różne relacje i autor z Niemiec
http://www.die-kartonmodellbauer.de/index.php?thread/5932-sar-schiff-r-17-halny-gpm-1-50/&pageNo=2&s=869f79141cf77829110623749560a921bf7a5787
Zinterpretował to bardzo podobnie jak ja.

Proponuje zobaczyć dokładnie relacje
viewtopic.php?f=523&t=6856&p=7088&hilit=halny#p7088

Oczywiście, zapoznam się ze szczegółami.

EDIT:

Rzeczywiście! Jest to wentylacja, za to oświetlenie jest z tyłu, a w moim modelu w tylnej części sufitu nie ma nic, a wentylacje zmieniono na lampy. Teraz pojawia się pytanie: przerabiać, czy składać zgodnie z zamysłem autora?

[Jarcio]

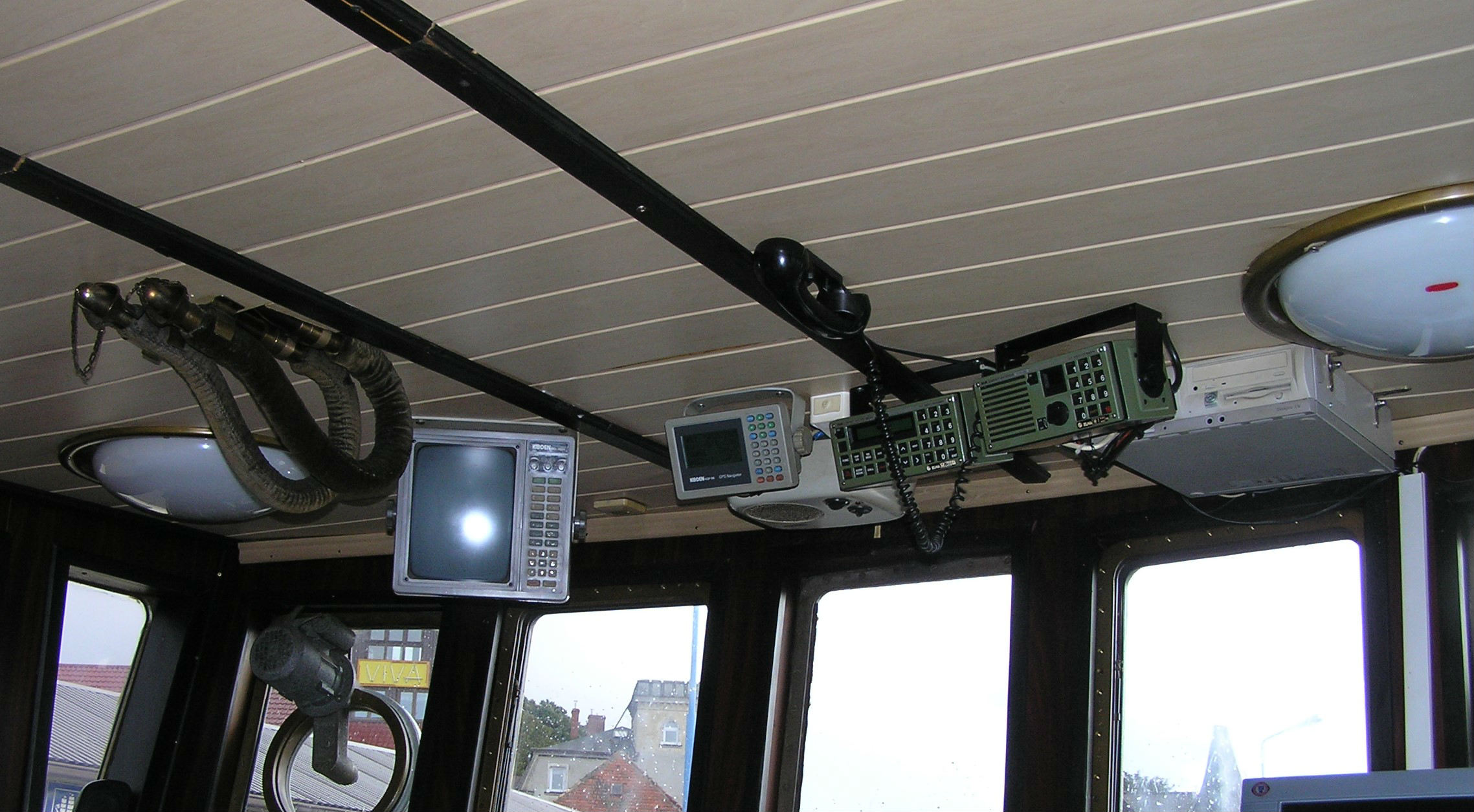

Możliwe, że projektując model kierowano się fotografiami istniejących jednostek. Na fotce poniżej wyraźnie widać, że są w tym miejscu klosze lamp.

Tak w ogóle to cieszę się z obecności kolejnego kartoniarza na forum. Spróbuj przy wykonywaniu wszelkiego rodzaju skrzynek nacinać karton od wewnętrznej strony (nacięcie w kształcie litery V) i zwilżać go w miejscu nacięcia klejem BCG. Dzięki temu pocienisz nieco karton i krawędzie zagięcia będą bardziej "ostre", a nie zaokrąglone.

[Szeroki]

Zdjęcie się nie dodało

[Szeroki]

Cenna wskazówka! Do tej pory nacinałem od zewnątrz i retuszowałem białe krawędzie.

Przetestuje na jakichś skrzynkach w czołgu którego używam do testowania nowych technik
