budowa DZONKI

[Slawek Kromer]

witam:) :) :)
chciałbym zaproponować wspólną budowę modelu dżonki.Będzie to dżonka rybacka z północnych Chin.Plany tej dżonki zostały opublikowane w 3 numerze MODELARZA z 1958
tak więc zaczynamy
model ma być odskocznią od trudnych modeli dlatego będe przedstawiał budowę z możliwością modyfikacji przez budujących.Na początek będzie potrzebna tektura 2mm formatu A4 klej nożyk do tapet po zgromadzeniu przystąpimy do budowy


Pierwsze elementu sa tutaj :
http://koga.net.pl/component/option,com_remository/Itemid,306/func,select/id,7/

[langustier]

Witam
Temat bardzo ciekawy, tylko jak to wygląda?
Sławek czy Ty znasz też plany z Modelarza [ krążą w necie] dżonki wietnamskiej? jak one sie maja jedne do drugich?.
Pokaż co ewentualnie można zbudować z tych planów o których piszesz.
Pozdrawiam

[Slawek Kromer]

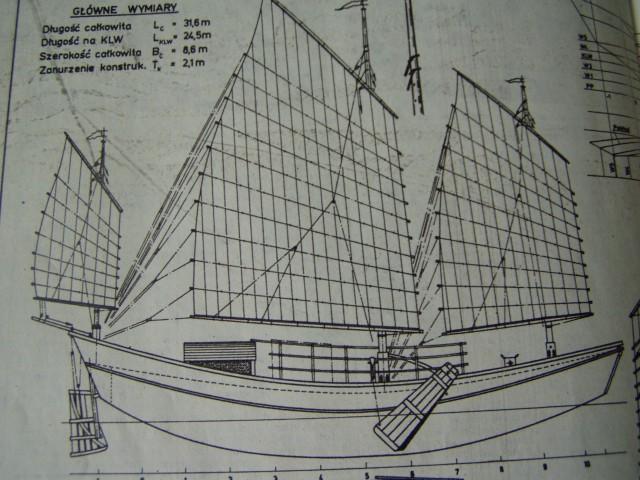

dżonka będzie wyglądała tak






są to zdjęcia dżonki wykonane wiele lat temu

[Slawek Kromer]

jeśli mamy potrzebny materiał naklejamy elementy kadłuba na tekture o grubości 2mmJa używam do naklejania burapren

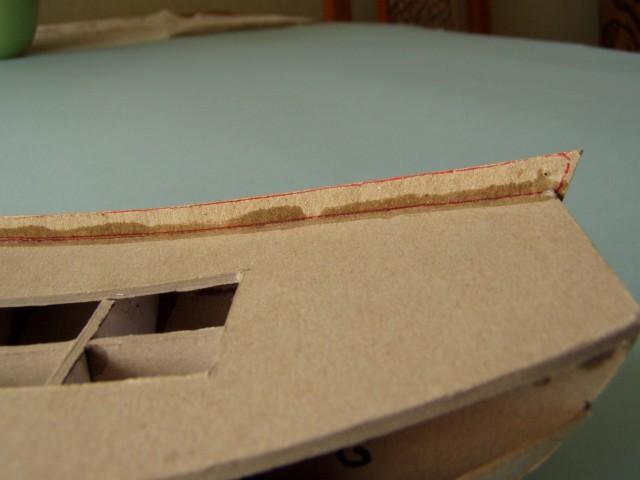

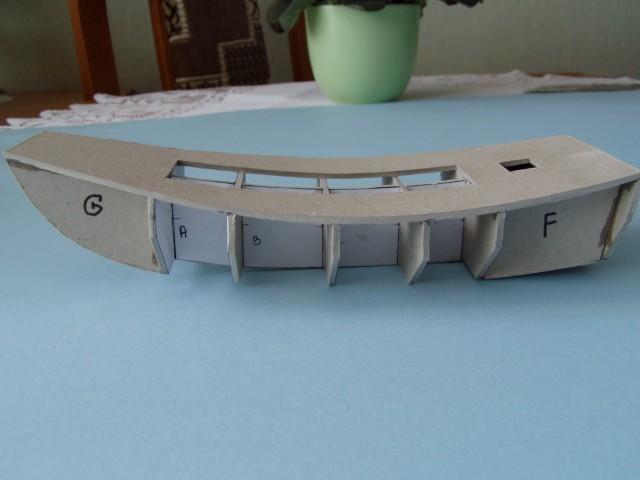

po wycięciu elementów składamy cały szkielet na "sucho"i sprawdzamy jak to wyglądaPrzykładamy prowizorycznie pokład tak aby na rufie i dziobie zostało trochę pokładu Nie jest on za długi ale ze względu na skosy po przyklejeniu zeszlifujemy zgodnie ze skosami.Na tym etapie używam do klejenia gluta (obojętnie jaki byle szybko łapał)

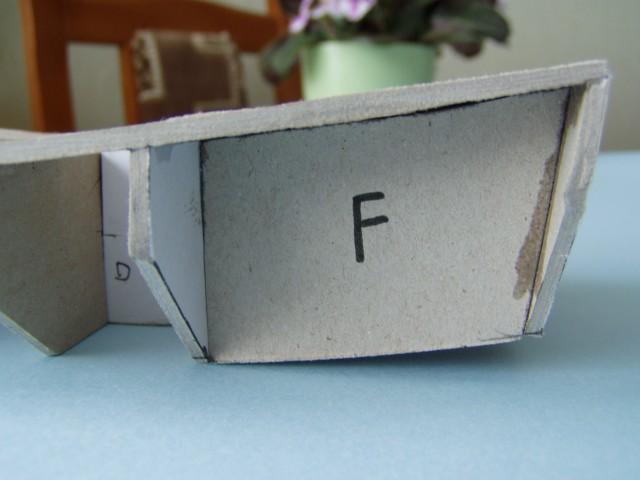

elementy zaznaczone jako F i G są na drugim pliku






powinny one być tak wklejone abyjch końce pokrywały się z najszerszym miejscem na dziobie i na rufie

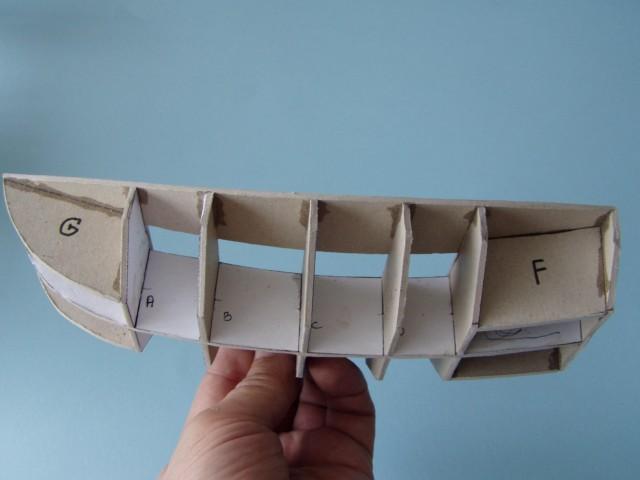

bedzie to po skosie ale tak ma być Poprawiamy wszystkie klejenia(musi być solidnie sklejone )ewentualne zwichrowania poprawiamy Tak wygląda szkielet po sklejeniu i przygotowany do dalszej obróbki


odstawiamy szkielet do pełnego wyschnięcia czyli do następnego spotkania
jeśli zachęciłem kogoś do wspólnego budowania to jest mi bardzo miło
sławek

[Slawek Kromer]

witam :) :) :)

na zadane pytanie odnośnie dżonki wietnamskiej nie umie odpowiedzieć bo nieznam numeru MODELARZA W 84r była przedstawiona dżonka wietnamska nie wiem czy o nią chodz?Proszę podać numer lub rok modelarza a napewno odpowiem
co do balszej relacji z budowy to będzie prawdopodobnie jutro chyba że coś wypadnie
pozdrawiam sławek

[JurekBin]

;) ja jeszcze nic nie zrobiłem .;)

czym będziesz pokrywał kadłub?

Jurek

[Slawek Kromer]

witam:) :) :)
niestety ale dziś z relacji nici bo nic nie jestem w stanie zrobić siły wyższe
przepraszam sławek

[mirek]

Przecież nikt cię nie pogania ;) Sam reguluj tępo pracy w końcu to ma byc wakacyjny model daj dziadkom i wnukom trochę czasu na zrobienie szkieletu ( o ojcach i dzieciach nie wspomne ) A to i materiał trzeba kupic , nozyczki wypadałoby naostrzyc itd.
A ty to tylko robota i robora :woohoo: :woohoo: trzeba wiele spraw obgadac z wnukami przy zupie chmielowej ;) ;)

[jerry_bee]

do pobrania gotowy jest kolejny arkusz dżonki, w tym samym miejscu co poprzedni.

[Slawek Kromer]

witam:) :) :)
na początek przedstawiam dżonkę wietnamską o którą pytano


ja buduje dzonke z północy a z południa wygląda tak


jeszcze inaczej z HANGCZOŁ

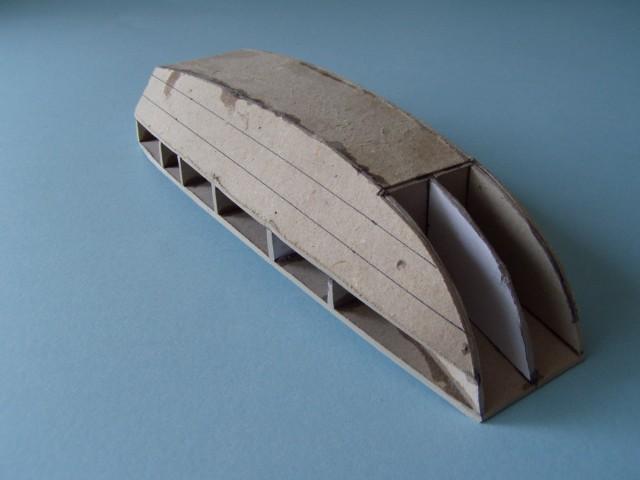

wspólnącechą wszystkich dżonek jest płaskie dno oraz sposób icu budowy.Dżonkę budowano zaczynając od dna potem burty ,dziób i rufę na koniec wstawiano rozpórki które tworzyły poszczególne grodzie.Postępujemy podobnie z małymi zmianami.W pierwszej kolejności przyklejamy dno z 1mm tektury


po wyschnięciu kleju musimy dno krawędż lekko przeszlifować (następne boki są pod skosem)po rym zabiegu możemy przyklejać następny element po jednej i drugiej stronie






muszę przerwać bo przyjechała wnusia i po robocie
sławek
