BOUNTY 1:50

[JHJT]

Witam,
Dzięki za opinię Sebastan.
Czemu sosna? - viewtopic.php?f=10&t=7703&start=10#p61564
...Nadaje się do wyrobu listewek modelarskich oraz do wykonywania pokładów i większych detali w modelach historycznych.

Dla mnie słoje wyglądają całkiem nieźle. Jasna sprawa że w modelach mniejszych skal brzoza lub coś bez słoi...

Nie mam co prawda wielkiego doświadczenia w porównaniu do Was, ale po przeszlifowaniu podoba się...

W kolejnych modelach będę zastanawiał się nad ewentualną zmianą materiału pokładu oraz na zastosowaniu cieńszego czarnego papieru do rozdzielania listewek. tu użyłem czarnego twardszego papieru gr 0,3 mm.

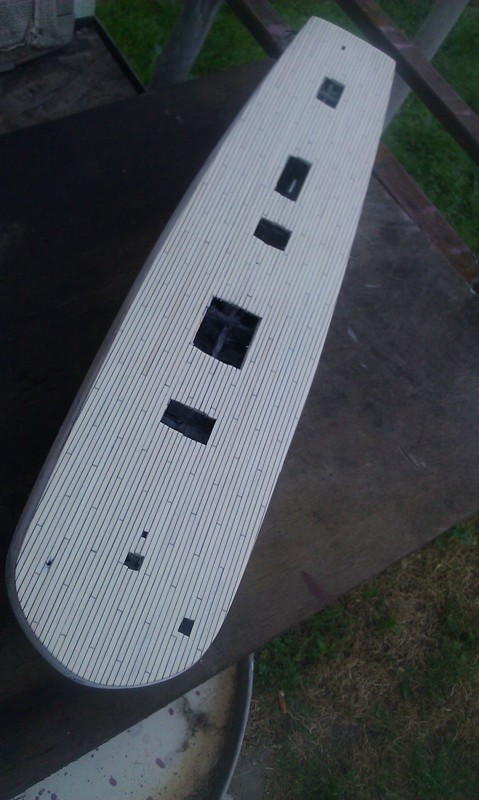

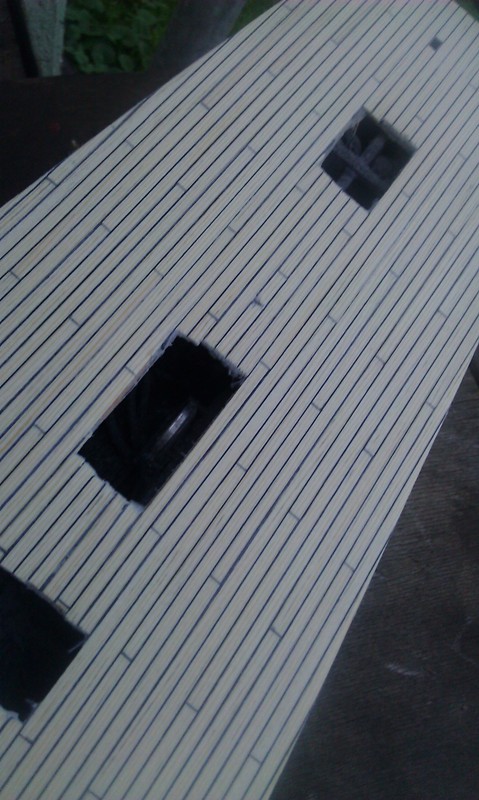

Wyszło tak (fot. z telefonu)

Jeszcze szlif drobnym papierem, gwoździowania, otwory...

[JHJT]

W weekend popełniłem pierwsze próby z gretingami...

Po przeliczeniu skali Anatomy wyszło deseczka i przerwa po 1mm.
W Shipyardzie trudno stwierdzić ale podobnie...

Niestety jeśli chodzi o moje zerowe doświadczenie w tym temacie i wytrzymałość forniru 1mm ciętego na mojej maszynie - nie dawała rezultatów takich jak chciałem...

tarcza ma 0,6 mm średnicy cięcie dawało około 0,75 szerokość szczelinki i łamały się podczas prób składania.

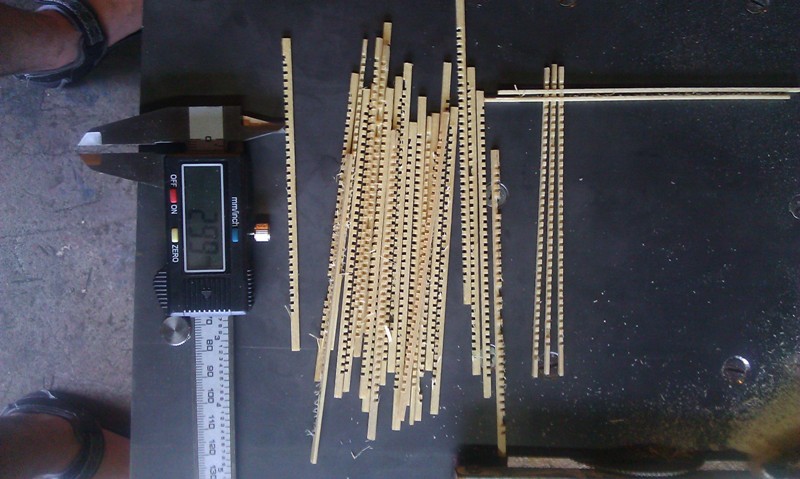

Będe rozglądał się za frezem 0,9mm, tymczasem stwierdziłem że zrobię próby z grubością 1,5mm.

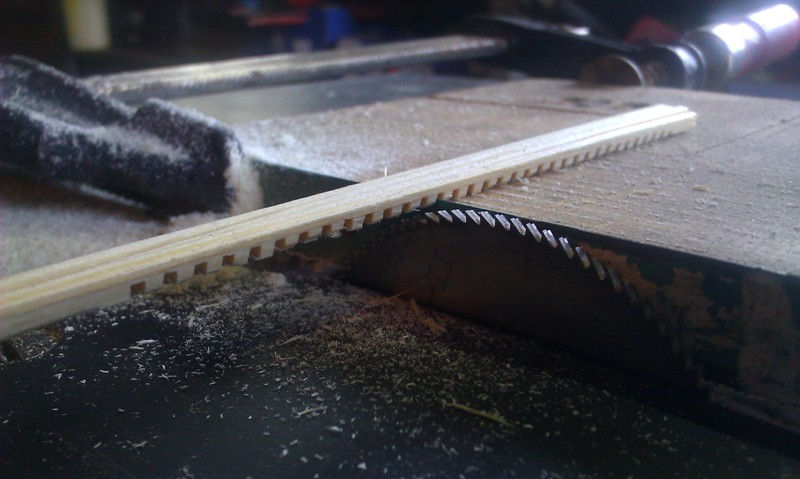

Użyłem połączonych 2-ch tarcz 0.6mm, które dały szczelinkę około 1,4mm co dobrze odpowiadało przeszlifowanemu obłogowi 1.5mm.

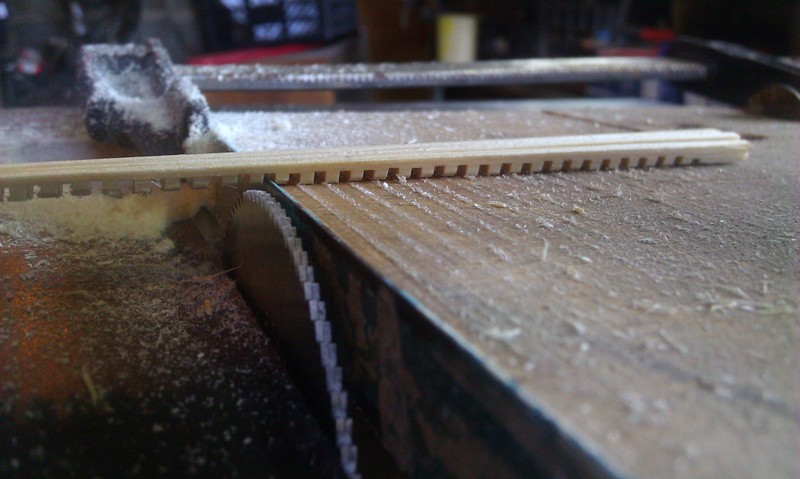

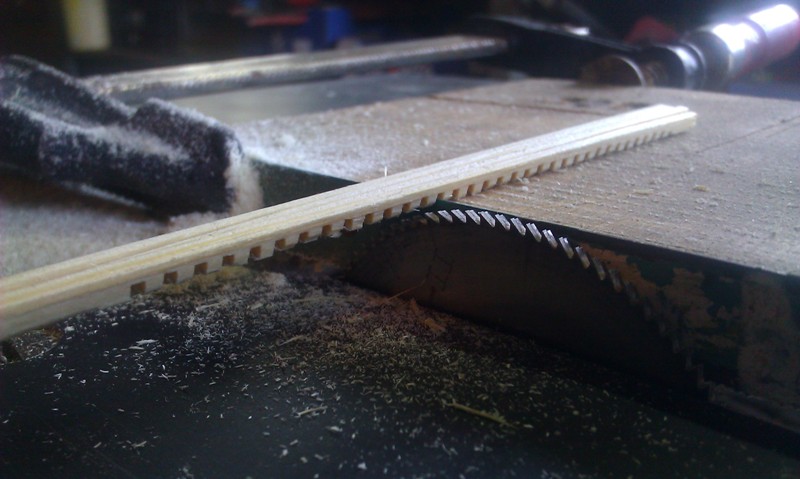

Acha przy przesuwaniu listewki tak jak się tnie czyli w przeciwną stronę niż piła wywalało co któreś zęby w "grzebyku". Cięcie (przesuwanie listwy) zgodnie z kierunkiem - czyli tak jak się normalnie nie tnie dawało lepsze rezultaty.

Dodatkowo jeśli tnie się kilka listewek (najlepiej wg mnie 3-4 sztuki) na raz - zęby wypadają tylko w tym ostatnim.

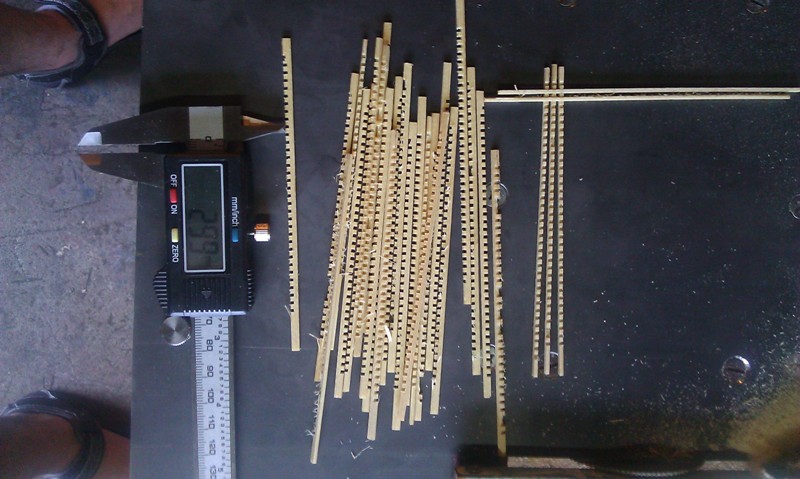

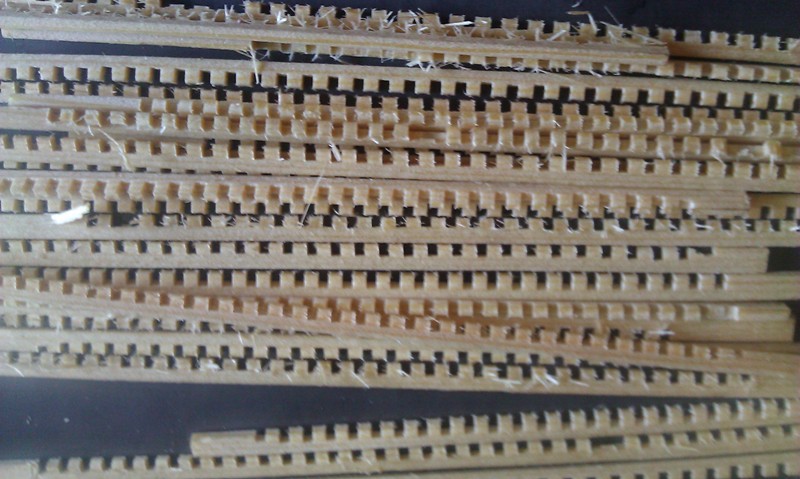

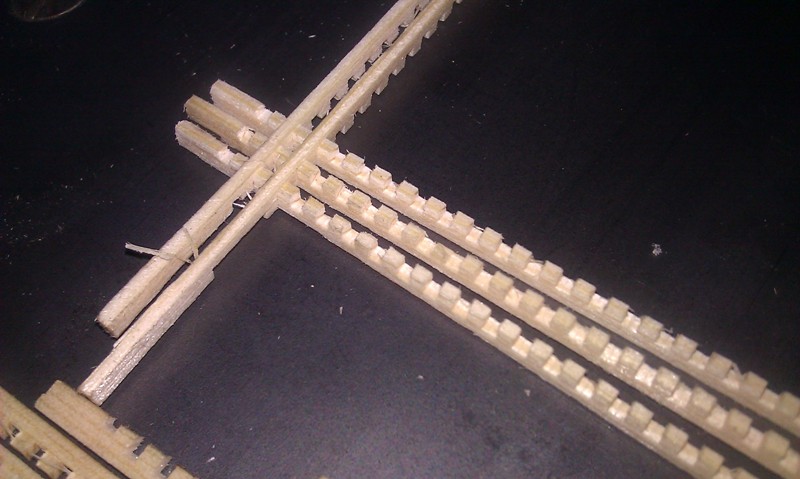

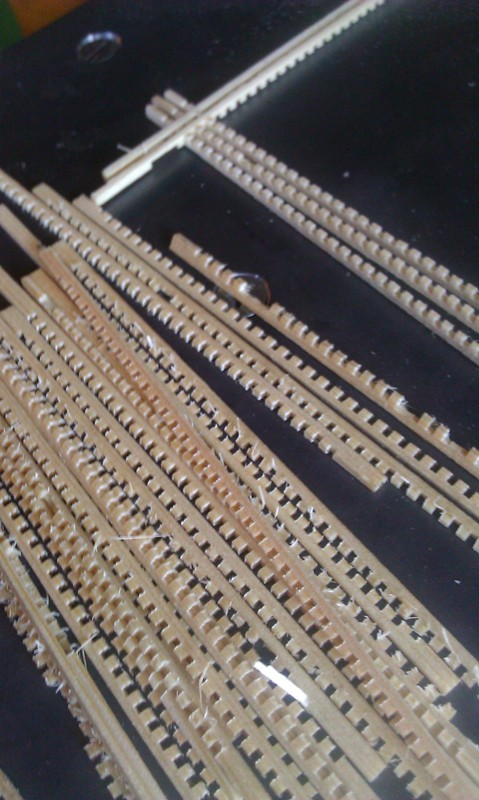

Trochę pociąłem, i poskładałem.

Grzebyki pasują do siebie, i fajnie się to składa.

[JHJT]

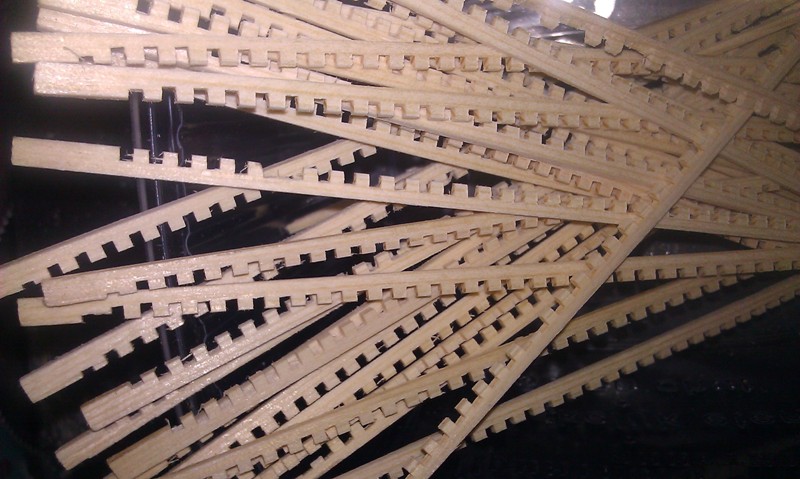

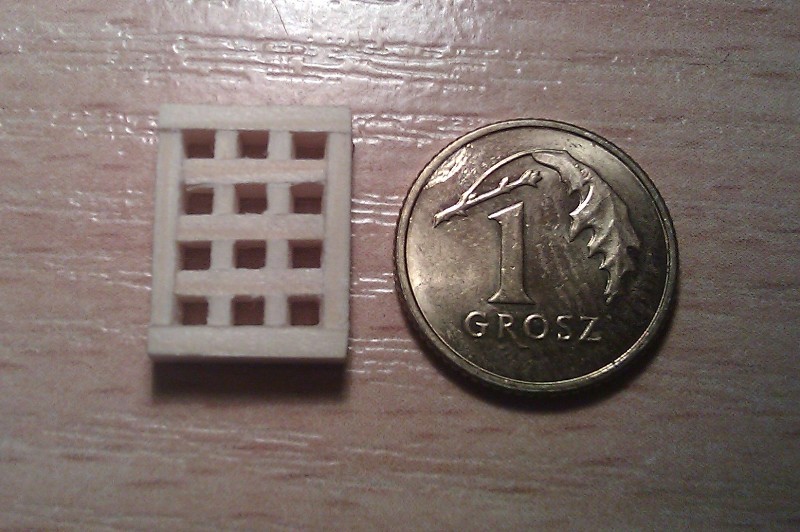

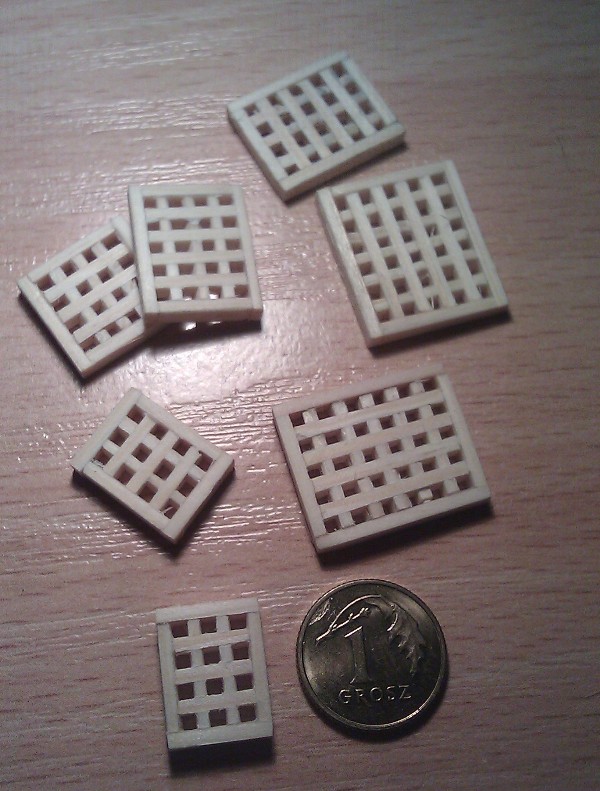

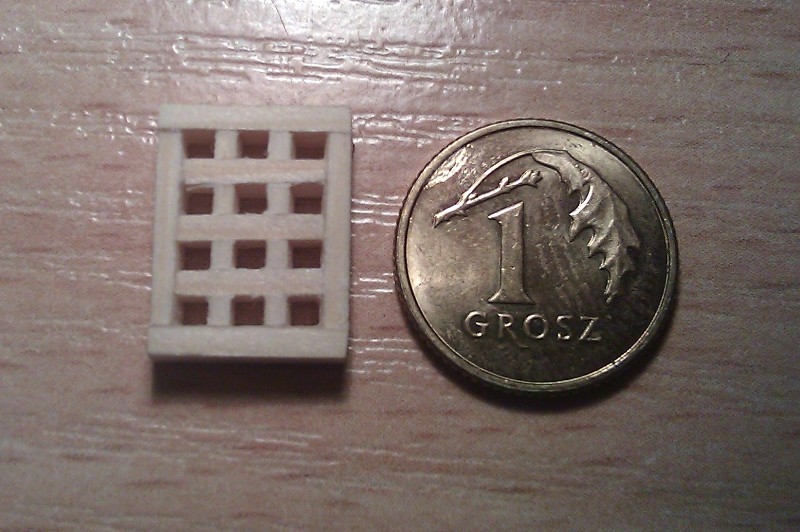

Wyszło takie... coś...

Jeszcze drobny szlif i pozbycie się włosków i drzazg...

Przede mną testy z przyciemnianiem dębu przy pomocy amoniaku...
Czy ktoś ma doświadczenie w tej sprawie?

I jeszcze pytanie... najpierw stępka i stewy - potem poszywanie kadłuba? czy wcześniej poszywanie i potem rowek i stępka? różnie robią? co lepiej?

Pozdrawiam

[JHJT]

Test przyciemniania amoniakiem dębu.

Obciąłem brzeg obłogu dębowego (i tak do obcięcia był, więc na testy się nada...)

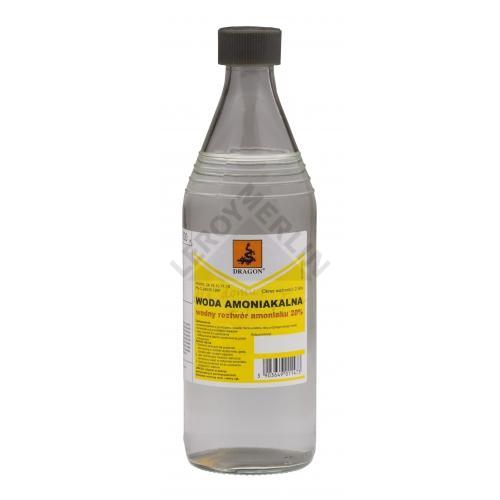

Jako chemii używam wody amoniakalnej 25% wodny roztwór firmy DRAGON. Kupiłem w Leroy Merlin.


Połamałem listewkę na odcinki około 10 cm (15 sztuk).

Pachnie... średnio

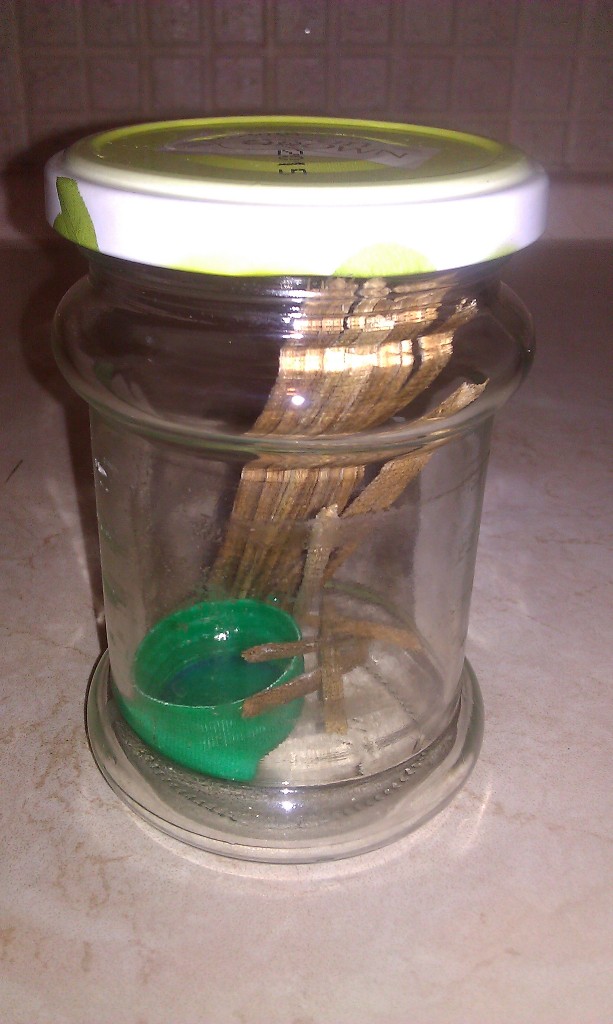

do słoika włożyłem nakrętkę z butelki pet (jako zbiorniczek), włożyłem listewki 15 sztuk dębowych i 1 sztukę sosny (tak dla testu)

Amoniak pobrałem rurką do napoju (jak pipetą) zanurzoną do dna (objętość aż po karbowanie na słomce)

Amoniak wlałem do nakrętki i zakręciłem.. no i szybko na balkon...

Start testu 2013-08-05 godzina 21:00

Zobaczymy co z tego wyjdzie, porównanie wszystkich listewek wyjmowanych kolejno z oparów zrobię na końcu.

Może komuś taki test się przyda... zobaczymy.

[JHJT]

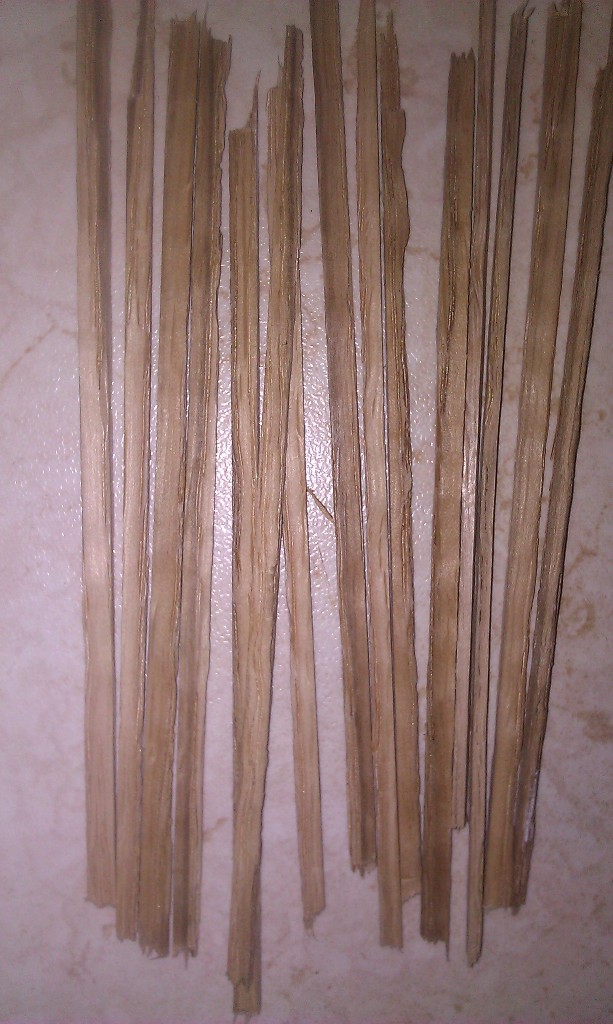

po 2-ch godzinach...

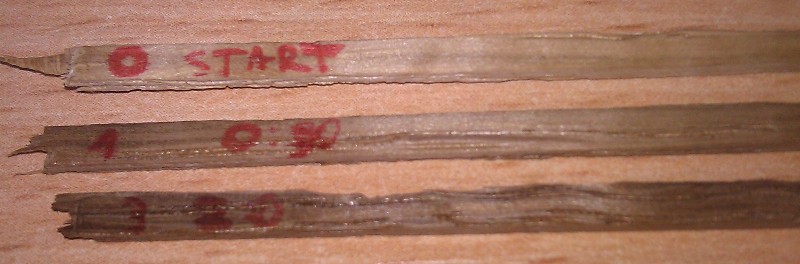

na listewkach opisałem czas przebywania w oparach...

bez oparów, po 30 minutach i po 2-ch godzinach... (po 1 godzinie średnio wyszła) będzie widać przy końcowej fotce)

[JHJT]

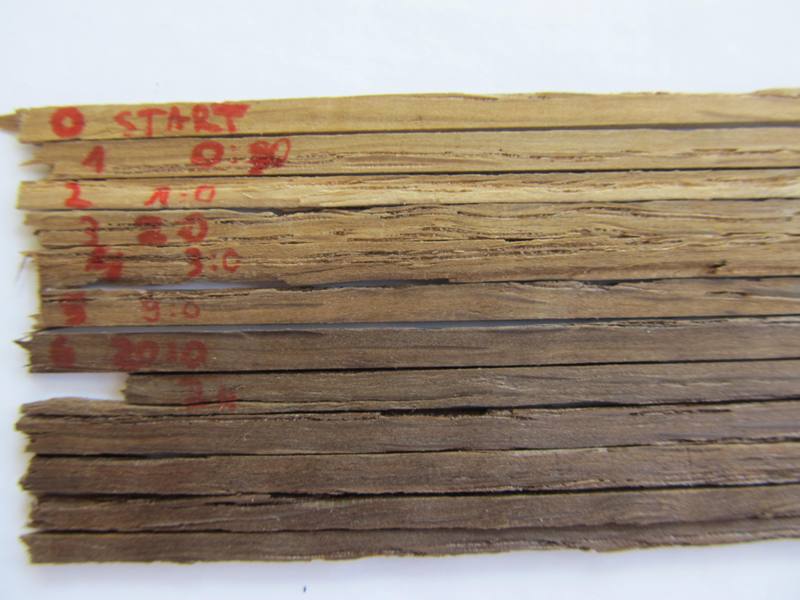

Po testach

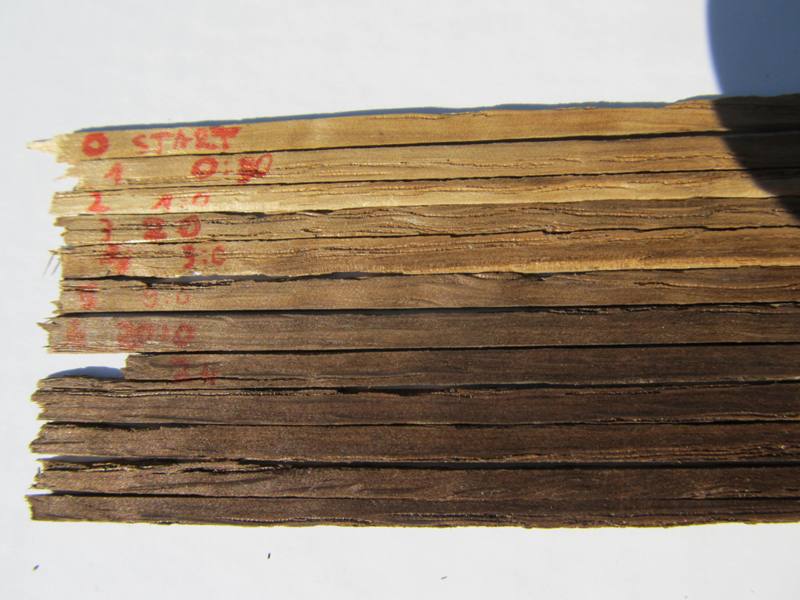

i w słońcu

Przy dużej ilości oparów efekt po 24-ech godzinach jest już niemal max przyciemnienie.
Dalsze trzymanie w oparach (trzymałem 2 tygodnie - urlop) nie przynosi dalszego efektu.

[JHJT]

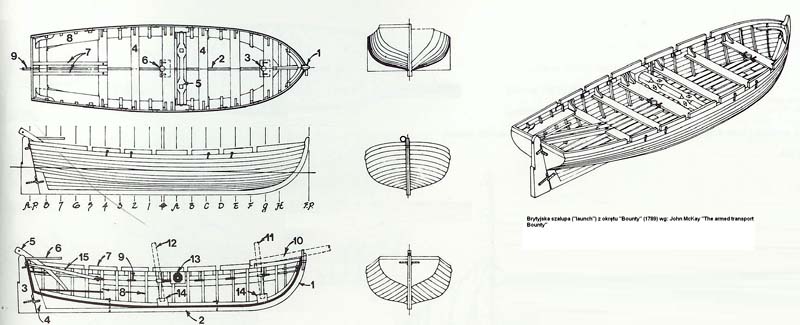

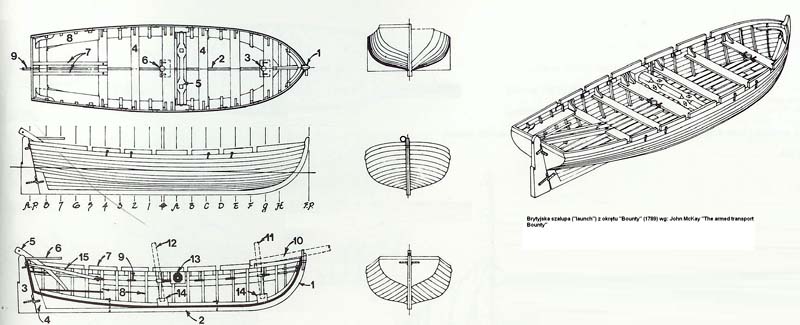

Wertując Internet natknąłem się na post o szalupach (Shipman), gdzie przedstawiono rysunek szalupy (tej 23-foot LAUNCH) z Bounty z "Anatomy of the ship" John McKay.

Wyżej wspomniana dokumentacja, którą znalazłem w internecie jest niekompletna. Rysunki kończą się na literce "H" i ostatnia strona przedstawia jedną z szalup Rys "J" 20-foot Cutter. Nie mam dalszej części między innymi drugiej szalupy i kolejnych stron.

Czy ktoś posiada brakujące strony, (pełną anatomię 120 stron) - a moja prośba pytanie - o udostępnienie ich (mailowo) dla potrzeb prac nad modelem.

Pozdrawiam

[mjg]

Witam!
O którą konkretnie szalupę Ci chodzi? Mam "Anatomy of the ship" z Endeavour. Ta sama epoka, może tam jest ta, której szukasz.
Pozdrawiam
Mirosław J.Golik

[jerry_bee]

dlaczego zamiast amoniaku nie wypróbujesz bejcy? albo (w najgorszym razie, ku uciesze Myszora) farby?

[JHJT]

Panie Mirku, dziękuje za wskazówkę, popatrzę w "Anatomy of the ship" z Endeavour, jednak bardzo zastanawia mnie co kryje się na dalszych brakujących kartach... druga szalupa i coś jeszcze... co nie wiem.

W anatomy Bounty mam rysunki mniejszej (20-foot cutter)
druga szalupa - (23-foot launch) - brak w mojej Anatomy - ale znalazłem trochę w internecie, jednak brakuje mi wymiarów drzewców itp...

Co do barwienia amoniakiem.. tak mnie naszło... żeby spróbować takiej metody - rezultaty są ciekawe. Może faktycznie prościej byłoby bejcować...

Byłem ciekawy co do tego amoniaku zainspirowany informacją o przyciemnianiu w linku viewtopic.php?f=10&t=7703&start=10#p61564
nigdzie natomiast nie znalazłem jakie są tego efekty i chciałem wypróbować co to będzie...
Mam nadzieję że finalne rezultaty komuś może w przyszłości się przydadzą jako wskazówka lub przestroga!

Okaże się...

Zastanawiam się czytając o battensach i stealersac, zwężaniu planek...
czy w przypadku Bounty planki nie są proste (wiadomo że na rufie będą poszerzenia, ale przyglądając i mierząc plany wychodzi mi na to że w tym przypadku były niezwężane...

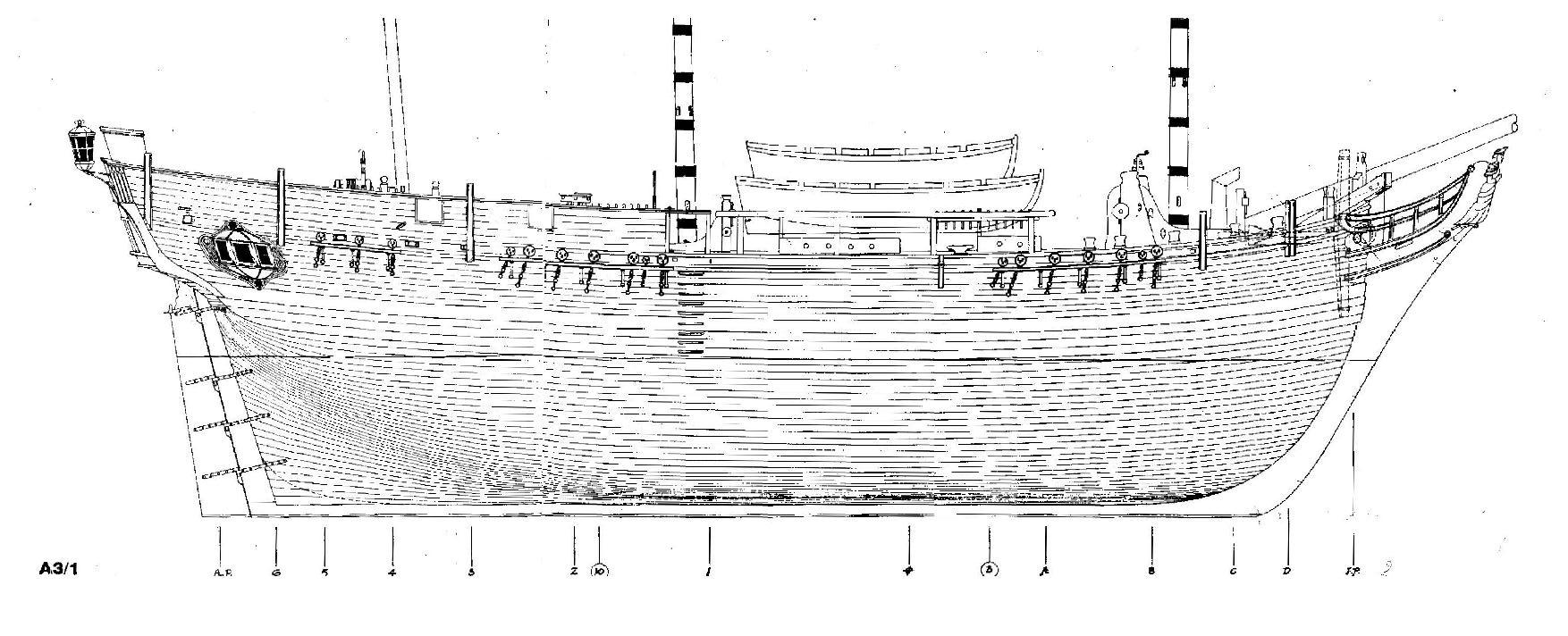

rys z Anatomy...

Proszę szanownych kolegów (którzy poszywanie mają już za sobą) o informację co o tym myślą.
