H.M.S. Victory - przekrój poprzeczny

[Cygi]

Witam
"Dżonka" w porcie więc pora na kolejną relację. Korzystając z Kogowego pomysłu postanowiłem wykonać przekrój poprzeczny H.M.S. Victory.
Jako, że słabo szło mi samodzielne wycinanie w sklejce zdecydowałem się samodzielnie wykonać wręgi na podstawie "Planów Modelarskich Nr. 47" w grafice wektorowej i dać do wycięcia na maszynie CNC.

Przy wykonaniu sekcji oprócz "Planów Modelarskich" korzystać będę z zakupionej książki "Anatomy of the ship".
Dodatkowo do modelu zakupiłem odpowiednich rozmiarów lufy do dział, żeby wyraźna była ich różnica na poszczególnych pokładach. Do strzelania zaś posłużą kulki łożyskowe.

25,5 mm / 30 mm / 32,5 mm

CDN...
Pozdrawiam serdecznie
Grzegorz

[TomekA]

Szkoda zes sie nie potrudzil w wykonanie tych trzech wreg autentyczna metoda, czyli skladajacych sie z indywidualnych krzywulcow, jak na schemacie z ksiazki McGowana

i na zdjeciu modelu budowanego przez tego modalarza.

Te sklejkowe wregi bedzie na Twym przekroju widac i beda one psuly caly efekt koncowy.
A moze jeszcze nie jest za pozno na korekcje?

[RomekS]

Możesz nakleić fornirowe wstawki.

viewtopic.php?f=7&t=32080

Swojej relacji z budowy przekroju jakoś nie mogę znaleźć

[ostry_gl]

Czy chodziło o tą relację?

viewtopic.php?f=516&t=30120&hilit=przekr%C3%B3j+poprzeczny

Pozdrawiam,
Łukasz

[Cygi]

Witam
Dzięki Panowie. Nie pozwolicie człowiekowi na odrobinę fuszerki.
Już wczoraj doszedłem do wniosku, że warto obkleić dodatkowo wręgi.
Jeśli chodzi o wykonanie wręg to faktycznie w drewnie byłoby to jeszcze do zrobienia przy tej skali. Jednak tutaj wręgi stanowią element nośny dla całej konstrukcji. Co prawda przy kogowym projekcie sekcji wręgi były jednolite bez zaznaczonych podziałów to nic nie stoi na przeszkodzie, żeby jednak wzbogacić i poprawić niektóre rzeczy.
Do oklejenia zdecydowałem, że posłuży fornir z gruszy szwajcarskiej 0,6 mm. Ponieważ w najwęższym miejscu wręga ma 3 mm szerokości przy cięciu na odcinki nakleiłem na fornir taśmę malarską, aby się nie kruszył i nie ułamał.

Plan przekroju z książki "Anatomy of the ship"

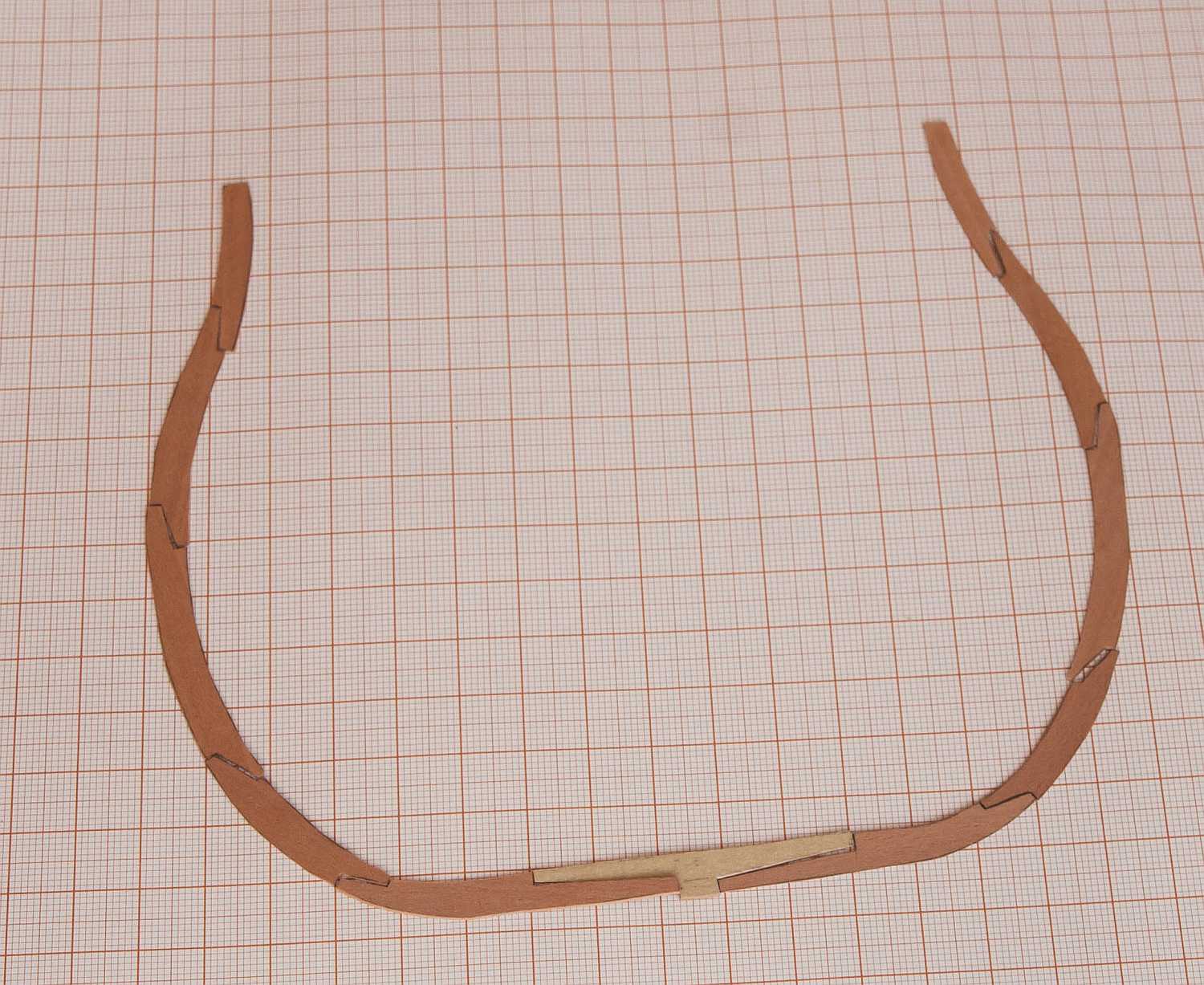

Po cennych uwagach nastąpiła drobna zmiana. Każdy odcinek wręgi był wyznaczany i odrysowywany osobno, aby zachować właściwy układ przebiegu włókien.

Teraz wystarczy zrobić jeszcze jeden komplet i złożyć wszystko w całość.

Pozdrawiam serdecznie
Grzegorz

[Cygi]

Witam
Pierwsze przymiarki w stoczni zakończone. Wręgi ze sklejki zostały oklejone fornirem. Trochę to zajęło, ale się udało. Teraz powoli kładę poszycie wewnętrzne pilnując, żeby odległości na obu połówkach były symetryczne. Jak zacznę piąć się wyżej dojdzie pilnowanie jeszcze poziomu na przeciwległych belkach.

Powili prace w drewnie zwolniły bo muszę poczekać na odpowiednie listewki.

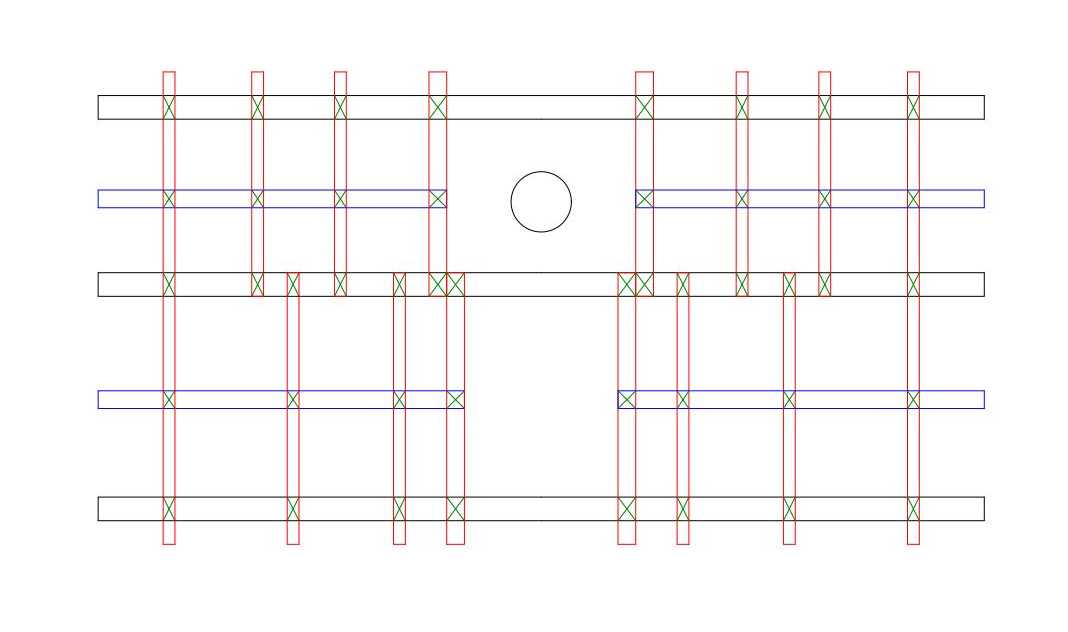

Przeniosłem się za to na komputer i w grafice wektorowej przenoszę z planów rozkład wsporników pod pokłady. Może całości nie uda się przy tej skali wykonać, ale nie chcę ograniczyć się do pokładów ze sklejki pokrytej listewkami. W końcu modelarstwo to wyzwanie.

ORLOP DECK

LOWER DECK

Pozdrawiam serdecznie
Grzegorz

[ramol]

no proszę, ja te obrazki znam , wychodzi że trzeba odkurzyć swoją budowę, będą leciały dwie równolegle.
