Bardzo dziękuję za te (p)odpowiedzi!
Wszystkie widoczne na zdjęciach elementy wyglądały tak po wyjęciu z pudełka. Nie musiałem zrobić nic poza wydostaniem ich z arkuszy, z których zostały wcześniej wycięte. Nie miałem wpływu na tolerancje tych otworów. Poniżej odnoszę się do waszych uwag:
Wzmocnienia:Jeśli chodzi o część dziobową, to w zestawie są takie elementy:
żródło: http://www.jotika-ltd.com/Na rufę nie przewidziano jednak podobnych. Po przeczytaniu tego co napisaliście zrobiłem na szybko taki rysunek (nie naniosłem na niego tych wzmocnień widocznych powyżej):
Czy przekrój wzmocnienia 5x10 [mm] powinien wystarczyć? Czy wzmocnienia pomiędzy wręgami rufowymi (7,8 i 9) powinny być wyższe? Na całej wysokości wręg?

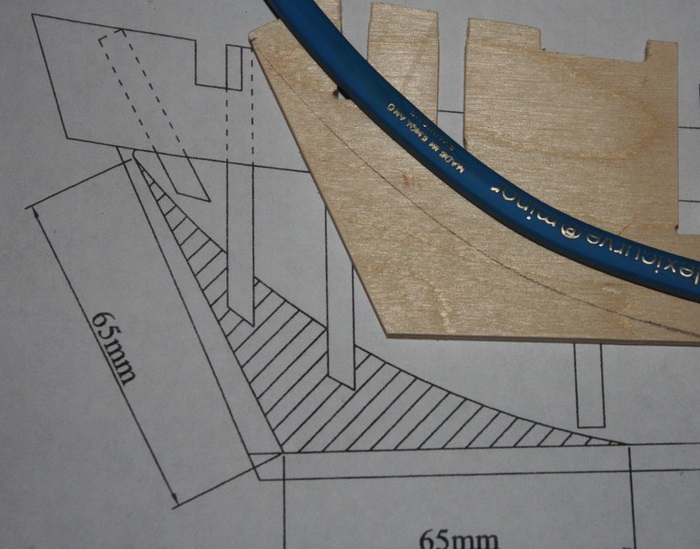

Bearding lineTomaszu, zupełnie nieświadomie poradziłeś mi zrobienie dwóch wykluczających się rzeczy. Ten obszar, który widać na mojej podłużnicy jest właśnie wzięty z planów dołączonych do zestawu,
via:

- BeardingLine.jpg (126.83 KiB) Przejrzano 3076 razy
żródło: http://forum.model-space.com/Nie da się zatem postąpić zgodnie z instrukcją i jednoczesne zastosować proponowanej przez Ciebie linii. Jednakże to co napisałeś jak najbardziej trzyma się kupy, bo
wydaje mi się, że właśnie
bearding line wyznacza granicę, do której będę musiał zeszlifować wręgi rufowe, które nań nachodzą...
Rozsądnym krokiem wydaję się zatem urżnięcie tychże wręg poniżej
bearding line, zanim całość skleję, żeby mieć mniej szlifowania. Dobrze kombinuję?
