Frezarka CNC

[Budrys]

Wielkie dzięki.
Czekam na pokaz frezowania w drewnie ornamentu w programie 3D! :P To musi robić wrażenie, o precyzji i wygodzie nie wspomnę! Gorzej ze stworzeniem pliku! :(
Gratuluję, zrobiłeś kawał dobrej roboty:)

[Marecki]

Budrys napisał:

Czekam na pokaz frezowania w drewnie ornamentu w programie 3D! :P

Niestety więcej prób już nie zrobię :(
Maszynka zmieniła operatora :)

Ostatnia poprawka / zmiana - mocowanie Proxxona i ołówka .
W najbliższym czasie powieszę jeszcze kilka zdjęć z pomiarów i to będzie już koniec :(

[Piotr Czyz]

Gratuluję sprzedaży! Marku, co dalej planujesz?

[Marecki]

W zasadzie już nie planuję bo nowa maszynka jest już prawie gotowa :)
"Prawie gotowa" bo wymaga jeszcze kilku poprawek i regulacji - niestety zajmie to jeszcze trochę czasu .
Zdjęcia poniżej przedstawiają oś Z do nowej maszynki - ośka jest kupna ,
ale wymagała poprawek i dostosowania do moich potrzeb .
Jak widać mocowanie Kressa pochodzi z frezarki tekstolitowo-aluminiowej .
Wszystkie poprawki wykonałem na pierwszej maszynce :

[KID]

Budrys napisał:

Czekam na pokaz frezowania w drewnie ornamentu w programie 3D!

Oto kilka zdjęć z prób rzeźbienia ornamentów:

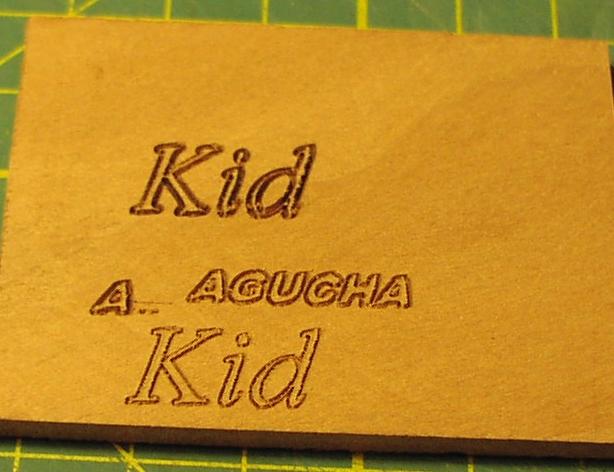

Pierwsze próby grawerowania napisów

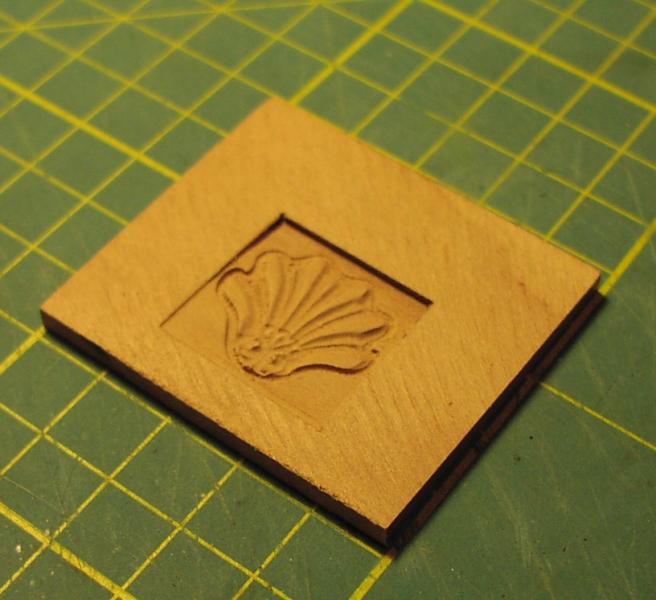

Prosty ornament 3D

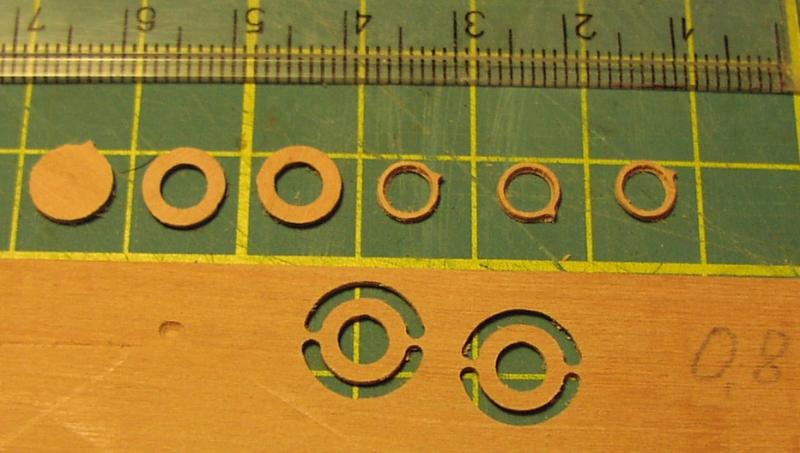

Tu sprawdzałem czy uda sie wykonać pierścienie wzmacniające maszty. Udaje się. Warto tylko zostawić "mostki" aby detal nie odfrunął w ostatniej fazie frezowania

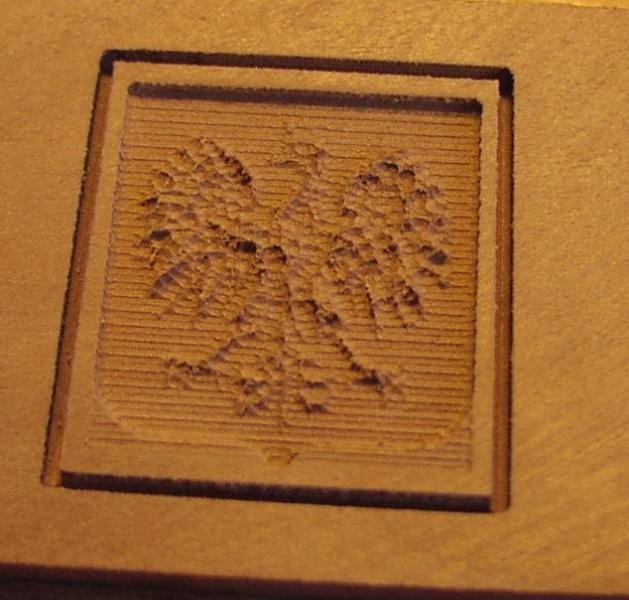

Tak wychodzi ornament przy zbyt grubym frezie.


Po zaopatrzeniu się w większy asortyment frezów, postaram się zrobić jakieś sensowniejsze próby.
Ale już na tym etapie widać, że Marek ma "złote" ręce do maszyn!!!!

[Budrys]

Witam KID.
Praktycznie, problemem jest przeniesienie przestrzennej bryły detalu (ornament, figura, elementy wyposażenia itp.) w program 3D (obrys, przekroje). Mniejszy problem z elementami do kadłuba: przekroje - wręgi lub pełne kopyto. Mam na myśli z konkretnych planów okrętu.
Szatańska wizja to wyfrezowanie całego kadłuba ze wszystkimi detalami.:evil:
Na szczęście jaszcze nieprędko!:cheer:

[Marecki]

Krzyś

Gratuluję pierwszych udanych prób !
Teraz tylko doskonalić technikę i wzbogacać asortyment frezów .
Niedługo zgłoszę się do Ciebie po nauki :)

[radek]

KID
a ja mam tylko cichą nadzieję, że teraz może coś pokażesz ;) Choć wiem, że u Ciebie to nie łatwe...
Ale liczę, że nadejdzie ten dzień.
Pozdrawiam Cię serdecznie.

[Piotr Czyz]

Marku, to jest ta Oś Z z allegro? Jak ci się ona widzi?

Jak masz plan na drugą maszynę? W sensie jak ma być wykonana technicznie.

Pozdrawiam, Piotr

[Marecki]

Piotr Czyz napisał:

Marku, to jest ta Oś Z z allegro? Jak ci się ona widzi?

Zgadza się to jest ośka od "Chaosa"
Przed zakupem pisałem maila z pytaniami i wtedy dostałem odpowiedź
że ośka wymaga tylko regulacji luzu na nakrętkach trapezowych - rzeczywistość okazała się nieco inna .
Wykonanie niezbyt eleganckie - jak rozbieram jakieś części
i widzę każdą śrubę inną to nie świadczy zbyt dobrze o produkcie .
Śruba trapezowa zatoczona za mocno o około 0,5 mm (jest za krótka)
i taki też jest na niej luz - trzeba rozebrać i założyć podkładki .
Nakrętki trapezowe bez kołnierza .
Brak śrub kontrujących nakrętki trapezowe !
Element montażowy wrzeciona - brak otworów do śrub kontrujących nakrętki trapezowe !
Walki różnej długości .
Na szczęście wszystko mogę poprawić we własnym zakresie :)

Zalety - hmmm... chyba tylko stosunkowo niska cena .


Piotr Czyz napisał:

Jak masz plan na drugą maszynę? W sensie jak ma być wykonana technicznie.

Full metal :)
Nowy model to wspólny projekt mój i Rycha .
Razem zaprojektowaliśmy maszynkę i zrobiliśmy plany potrzebne do budowy .
Nie mamy odpowiedniego zaplecza warsztatowego dlatego wykonanie zleciliśmy komuś innemu .
Niestety jak to zwykle bywa trzeba sporo poprawić :(
Maszynka wygląda tak :
