To będzie stojak z możliwością blokowania pionowego ruchu wiertarki.
Umożliwi to założenie freza i frezowanie.

Śruba natomiast przyda się do budowy stołu krzyżowego.
Przydatna informacja. Dzięki.
Faktycznie jeden obrót to jeden mm.
Sprawdziłem na śrubie z metra.

P.S. Plany wiertarki są w skali 1:1 dlatego nie podawałem wymiarów.
Wystarczy wydrukować na A4.

Na fotkach szczegóły stojaka wiertarki... (dużo podejrzałem u Kazia)

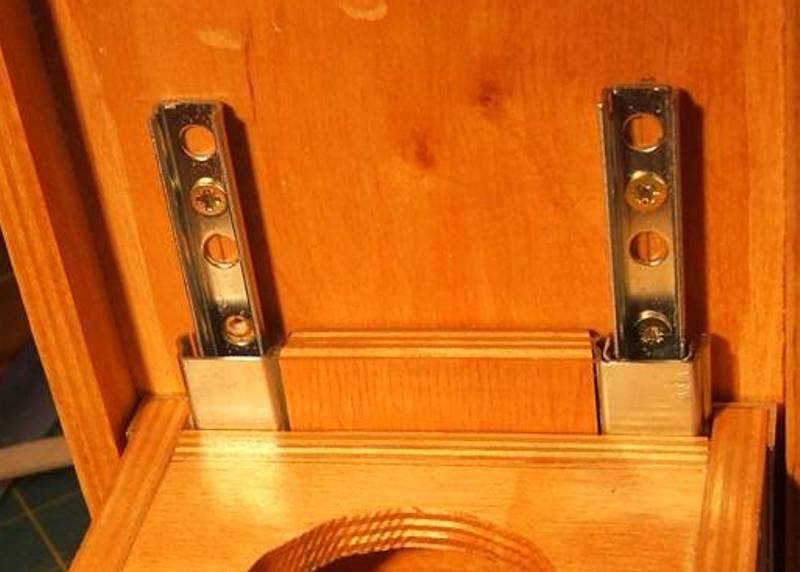

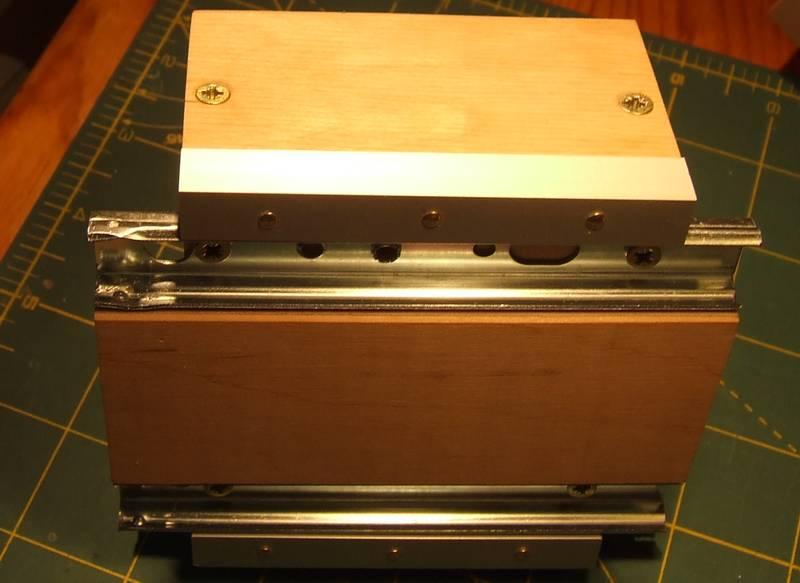

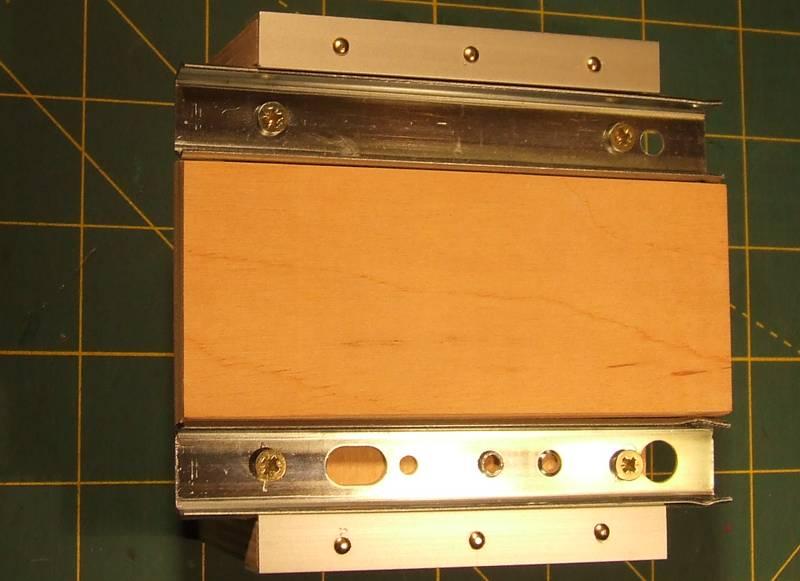

Prowadnica (najkrótsza dostępna ma 21 cm) przecięta na pół,
i doszlifowana. Kulki z trzymakiem trzeba wziąć z drugiej.
Umożliwia to ruch w pionie ok 6,5 cm.

Obrazek



Obrazek



Obrazek



Obrazek
Awatar użytkownika
RomekS
Posty: 3211
Rejestracja: 04 gru 2010, 21:55
Lokalizacja: {"name":"Polska Toru\u0144","desc":"","lat":"","lng":""}

O:Stojak wiertarki

Post autor: RomekS »

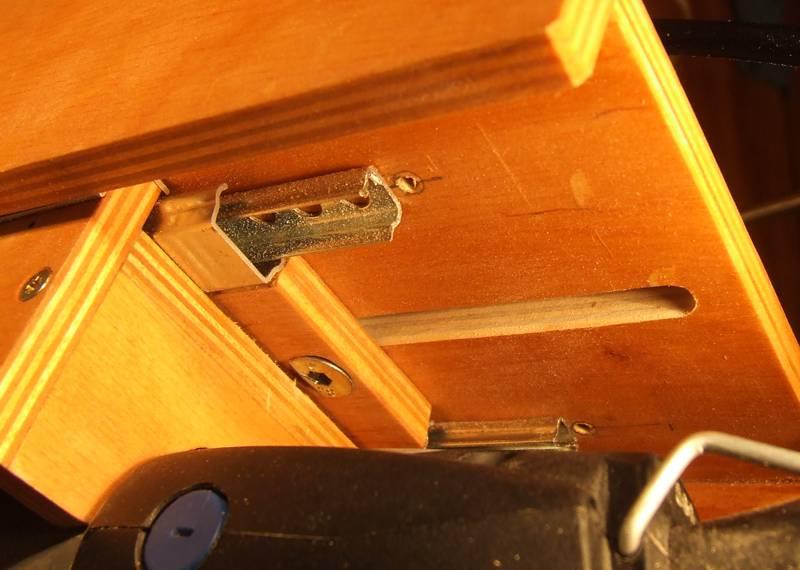

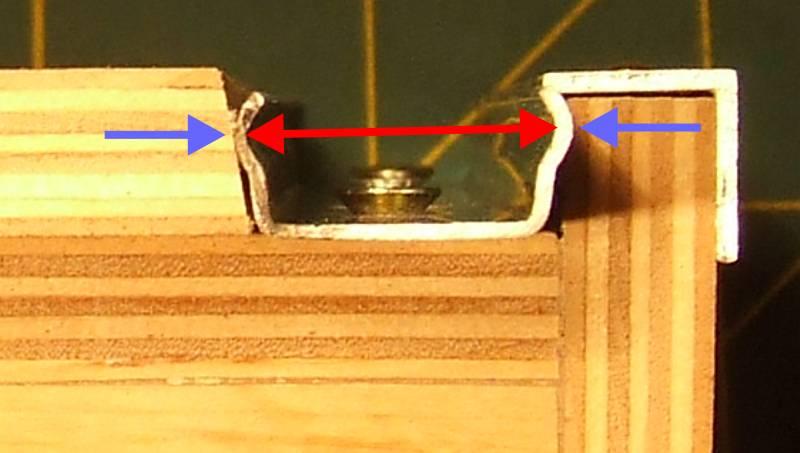

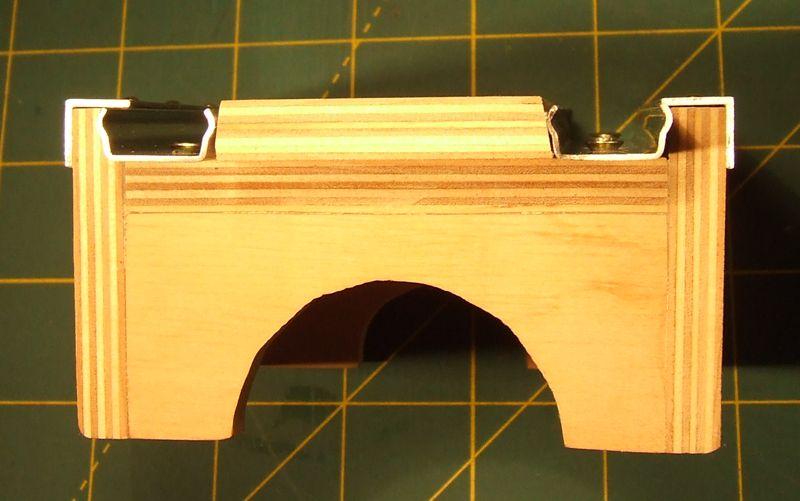

W Tczewie Kaziu poradził aby przy budowie czegokolwiek na prowadnicach szufladowych
blokować możliwość ich rozginania, co mogłoby w przyszłości powodować luzy.
Dlatego jest to blokowane tak jak na fotce.

Obrazek

Pomalowałem całość lakierobejcą. Ten model kartonowy zostawię sobie na pamiątkę.
Oddał nieocenioną pomoc. Bez niego byłoby dużo trudniej.

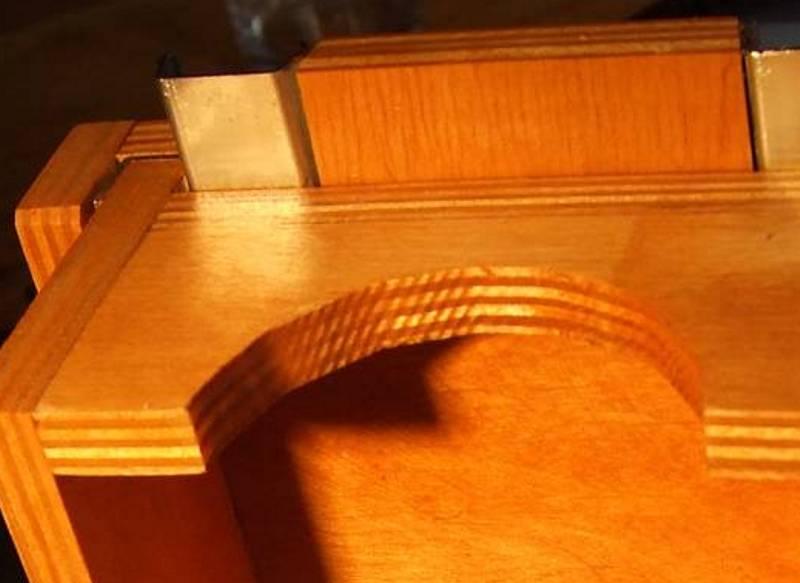

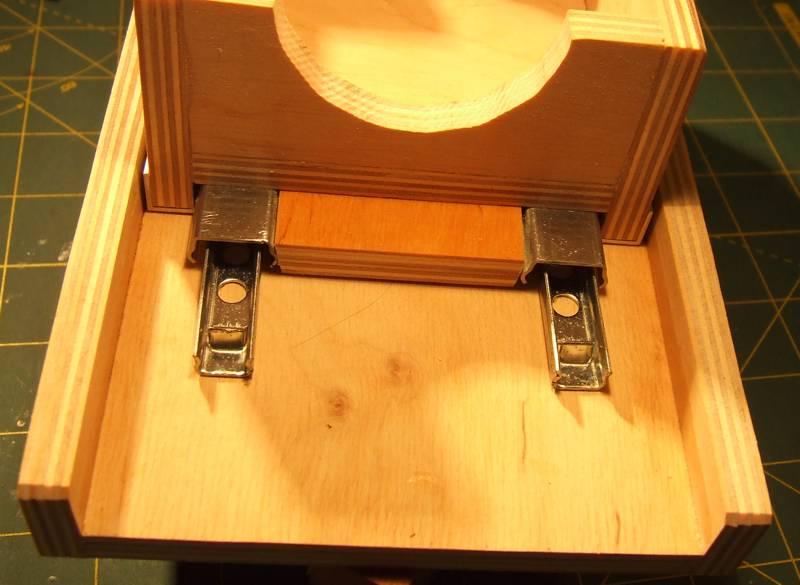

Na fotkach górne i dolne położenie "suportu". Model kartonowy też się reguluje.
Dzięki kartonowemu modelowi
mogłem sobie najpierw dynamicznie poregulować a potem pomierzyć i przyciąć
na wymiar gotowy element.
Ze stołem krzyżowym też tak zrobię.
Najpierw model. Albo inne lepsze rozwiązanie ....trzeba się nauczyć Rhino.

Zamocowałem prowadnice druga jeszcze nieuzbrojona (nie ma kulek).


Obrazek



Obrazek
Awatar użytkownika
RomekS
Posty: 3211
Rejestracja: 04 gru 2010, 21:55
Lokalizacja: {"name":"Polska Toru\u0144","desc":"","lat":"","lng":""}

O:Stojak wiertarki

Post autor: RomekS »

Jeżeli chodzi o solidność mocowania i precyzję prowadzenia
to to drewniane narzędzie "bije na głowę" to plastikowe.

Jednopunktowe mocowanie napędu w "oryginale" to niezbyt dobre rozwiązanie
nie mówiąc o prowadzeniu w pionie.

Zachęcam do budowy bo to materiał wyjściowy do dalszych przystawek.


Obrazek



Obrazek
Awatar użytkownika
bartes123
Posty: 784
Rejestracja: 04 gru 2010, 21:56

O:Stojak wiertarki

Post autor: bartes123 »

Zaraz Romku, czy to znaczy, że stojak dremel to taki szajs? Jak rozumiem jesteś posiadaczem? Pytam, bo na zdjęciach u wielu modelarzy z Kogi ten stojak się pojawia, sądziłem więc, że jest to reklama wystarczająca, gdy tymczasem wydaje się, że twierdzisz coś innego? Bo co do przystawek że są do bani to już kilka osób się wypowiadało. A więc jak się sprawa ma z tym stojakiem?
Awatar użytkownika
RomekS
Posty: 3211
Rejestracja: 04 gru 2010, 21:55
Lokalizacja: {"name":"Polska Toru\u0144","desc":"","lat":"","lng":""}

O:Stojak wiertarki

Post autor: RomekS »

Moim zdaniem drewniany stojak na prowadnicach będzie lepszy.
Nie sprawdzałem praktycznie bo jeszcze nie skończyłem stojaka
ale już "organoleptycznie" widzę, że będzie z tego można zrobić
dosyć uniwersalne urządzenie. Decyduje o tym solidność mocowania i precyzja prowadzenia.

Odpowiadając na pytanie przy założeniu:
"Masz do wyboru drewniany stojak na prowadnicach i przystawkę
dolnowrzecionową. Co wybierasz ?"

Osobiście wybieram drewniany. Będzie bardziej uniwersalny.

Ta przystawka ma tę zaletę, że można frezować boki płyt o znacznych wymiarach,
przeźroczysty blat to ułatwia, można też ustawiać głębokość frezowania.

Niemniej z tej drewnianej też taką będzie można zrobić i jeszcze wiele innych.
Dolnowrzecionową też.

Po pomiarach na prowadnicach 105 mm.

Odległość między dolnym i górnym położeniem wynosi 75 mm.

Obrazek



Obrazek
Awatar użytkownika
bartes123
Posty: 784
Rejestracja: 04 gru 2010, 21:56

O:Stojak wiertarki

Post autor: bartes123 »

A widzisz, pośpieszyłem się z pytaniem a nie widziałem ostatniej fotki. Znaczy, że krytykujemy to ustrojstwo do frezowania. Myślałem, że mówimy o samym stojaku (workstation) dremela. A jakie zdanie o nim posiadasz Ty i inni koledzy?
Awatar użytkownika
RomekS
Posty: 3211
Rejestracja: 04 gru 2010, 21:55
Lokalizacja: {"name":"Polska Toru\u0144","desc":"","lat":"","lng":""}

O:Stojak wiertarki

Post autor: RomekS »

Nie można porównywać profesjonalnie wykonanych narzędzi z narzędziami amatorskimi.

Amatorskie, oprócz ceny mają jednak i tę zaletę, że można je dowolnie modyfikować i przystosowywać do swoich potrzeb.

Podstawą jest solidnie zamocowany i porządnie łożyskowany napęd.
Czy Dremel taki jest .... No można by dyskutować.

Niemniej z podstawy jakim jest stojak wiertarki można wymyślać i inne przystawki.
Narzędzie, które wykonuję ma być na razie dobrym stojakiem wiertarskim.
Już stwierdziłem, że nie trzeba żadnej dźwigni do naciskania.
Wystarczy rozwiązać powrót do górnej pozycji, a samo naciskanie odbywać się może
przez prowadzenie suportu dłonią. Będzie precyzyjniej.

Dłoń to najbardziej skomplikowane narzędzie.
....I lepiej jej nie uszkadzać na amatorskim urządzeniu.
Niemniej....

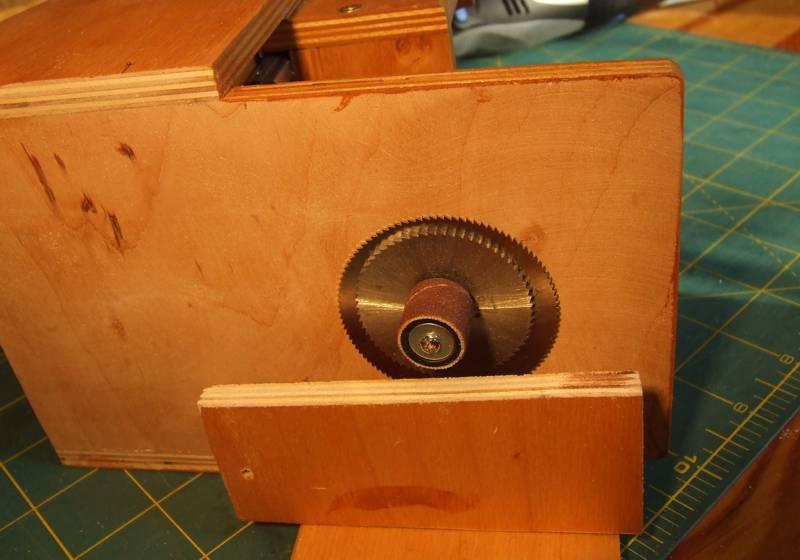

Na fotce "druga strona medalu" .

Obrazek
Awatar użytkownika
kagra
Posty: 1095
Rejestracja: 04 gru 2010, 21:56

O:Stojak wiertarki

Post autor: kagra »

Romek,ale masz tempo.Idzie Ci jak w akordzie.Bartes,jeśli chodzi o te przystawki Dremela to jak już pisałem szkoda na nie pieniędzy.Swego czasu próbowałem frezować na przystawce,to najpierw poobdzierałem gumę na szlifierce,zanim dopasowałem do gniazda.Jak udało mi się ją umocować , to pod naciskiem poddawała się i frezowanie wychodziło krzywo.Workstation nadaje się tylko do wiercenia bo jak już wiertło siedzi w drewnie,to się całość trzyma.A jak byś chciał np.przystosować to do frezowania,musiałbyś polikwidować wszelkie luzy.To już lepiej stworzyć coś samemu.Co niniejszym razem z Romkiem czynimy.

P/s.Romek,przestań już mnie tak chwalić.:blush: Bo będę musiał się rewanżować.:) Ja od Ciebie też się dużo uczę. I właśnie oto chodzi.

Pozdrawiam.Kazimierz
Awatar użytkownika
Kon_Bar
Posty: 371
Rejestracja: 04 gru 2010, 21:56

O:Stojak wiertarki

Post autor: Kon_Bar »

Ech... drodzy Emeryci... żeby Wam się jeszcze chciało po opracowaniu wdrożyć produkcję seryjną tych "zabawek" dla tych co to jeszcze do pracy chodzić muszą... :laugh:

Wpis powodowany ogromną zazdrością i koniecznością "upuszczenia pary" :evil:
Awatar użytkownika
RomekS
Posty: 3211
Rejestracja: 04 gru 2010, 21:55
Lokalizacja: {"name":"Polska Toru\u0144","desc":"","lat":"","lng":""}

O:Stojak wiertarki

Post autor: RomekS »

Konrad i Ty kiedyś będziesz emerytem.
Osobiście to wolałbym być młodszy...
Teraz też trzeba "dorabiać". Wiesz 3 kobity "na utrzymaniu"...:S
Mam dwa tygodnie urlopu. We środę lecę na tydzień do Barcelony.
Dobrze mieć córkę w Katalonii.

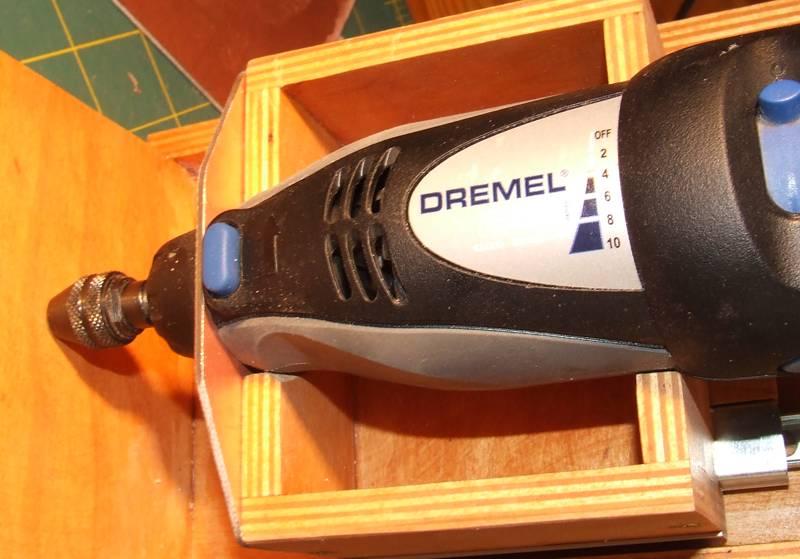

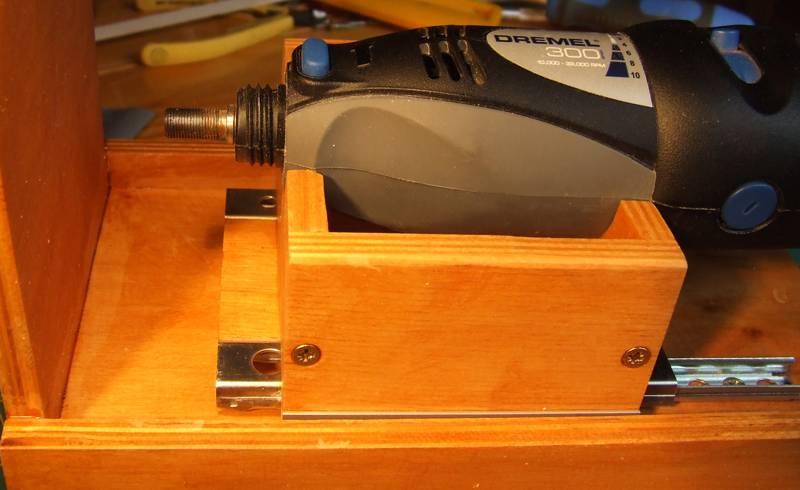

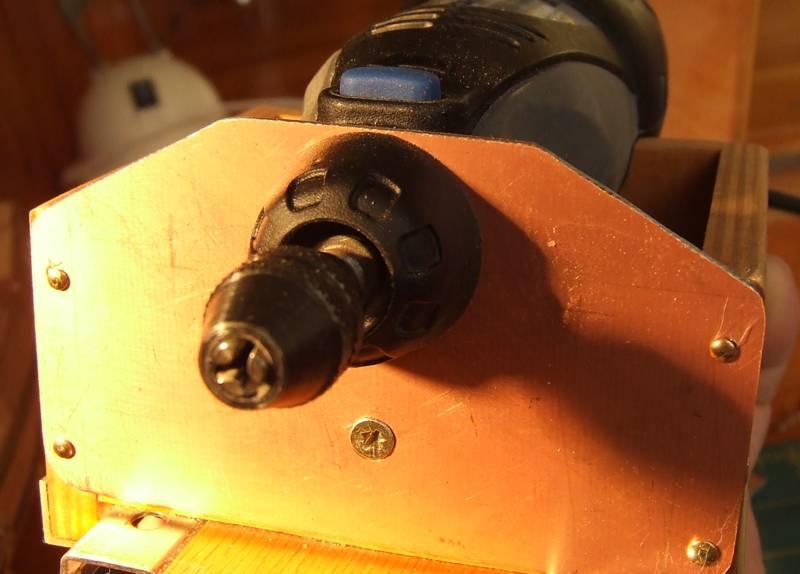

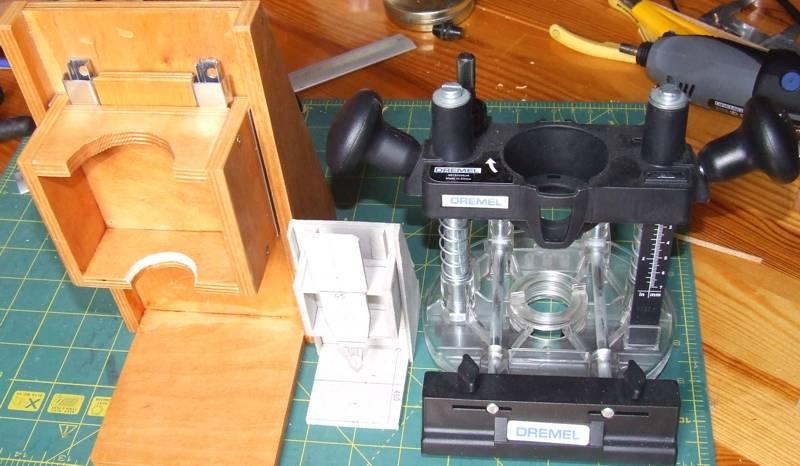

Fotki ze szczegółami mocowania Dremela.
Laminat jest dość solidnym materiałem.
U góry przymocuje delikatną blaszką.
Próbowałem z opaską zaciskową, ale to rozwiązanie jest chyba lepsze.
Wiertarka "siedzi" solidnie w łożu.

Obrazek



Obrazek


Dodano godz. 18.25.

Siedząc sobie w zacisznym miejscu z modelikiem kartonowym, nucąc piosnkę ..
"Obmyślam nowy plan właśnie wtedy kiedy s....."

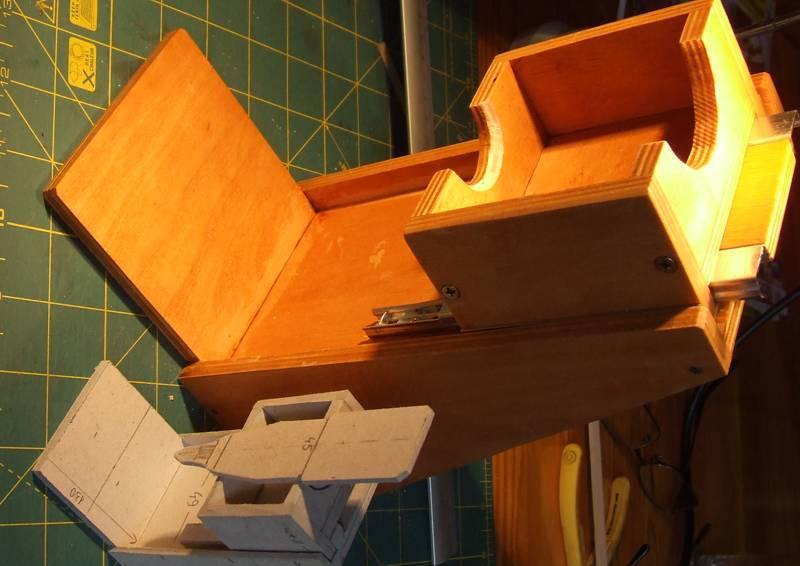

wpadł mi do głowy pomysłek nowy.... na fotce.

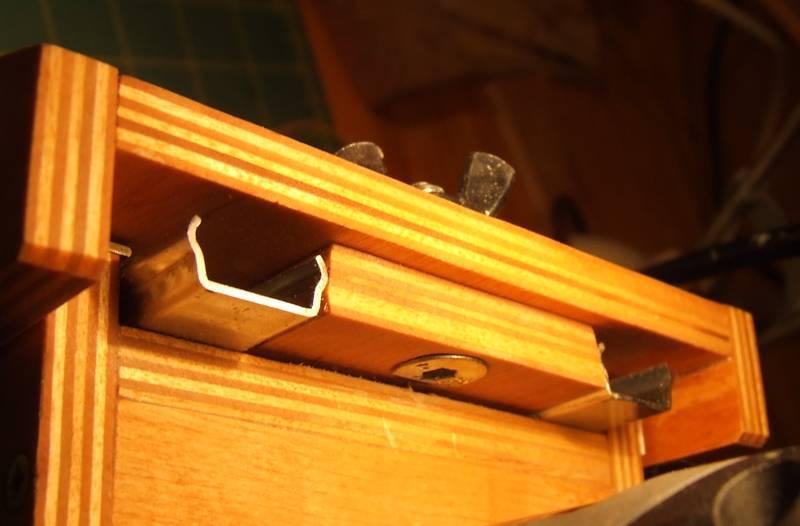

Mocowanie "betonowe". Rozpórka prowadnic jest zamocowana śrubami w dolnej części
podstawy. Góra ma możliwość niewielkiego ruchu (sprężystość sklejki) , który wykorzystałem do zablokowania suportu w dowolnym miejscu :woohoo: ..
Po poluzowaniu motylka M6 wszystko suwa się bezproblemowo.
Całość obniżyłem o 15 mm tak aby wykorzystać głowicę wiertarki
po drugiej stronie stolika.

Obrazek



Obrazek
