Noże tokarskie (Armatka)

[Rychu]

Witam serdecznie jutro będe po południu rozmawiał z kolega to mi powie z czym to sie wszystko je :)
te wymiary co ci podałem zgadzają się, armatki mierzyłem suwmiarką i raczej niema pomyłki,
szkoda że niemam programu profil to bym ci pokazał ten pliczek "Jap" ale można podglądnąc w nortonie commanderze zapis programu tej armatki poniżej podaje zapis programu może coś z tego rozumiesz bo ja nie :unsure:

%
N1 G90
N2 G92 X00. Y5.
N3 G01 X-2.
N4 Y-2.3
N5 X0.
N10 G41 D01
N11 G01 Y-3.5
N12 X1.
N12 Y-3.5
N13 G03 X2.Y-4.5 I1.J0.
N13 G01X2.2
N14 G02 X6. Y-3.3 I6.95 J-15.5
N15 G01 X9. Y-3.5
N15 G03 X10.1 Y-3.53 I.55 J.2
N16 G01 X32. Y-4.2
N17 G03 X33. Y-4.4 I.5 J-.1
N18 G03 X34. Y-4.6 I.52 J.0
N19 G01 X46. Y-4.8
N20 G03 X47.1 Y-4.83 I.53 J.2
N21 G01 X56. Y-5.
N22 G03 X57.1 Y-5.03 I.55 J.2
N23 G01 X60.2 Y-5.13
N24 G03 X61.Y-5.8 I.8 J.15
N25 G03 X62.2 Y-5.8 I.6 J0.1
N26 X64. Y-2.3 I-3. J3.75
N27 G02 X66. Y-2.3 I1. J-0.3
N28 G03 X68. Y-2.3 I1. J0.
N29 G01 X75.
N30 G01 Y5.M00
N31 G40 X0 D00
N32 X0
N33 M02

Pozdrawiam
ps jutro się dowiem co i jak wieczorkiem napisze...

zapomniałem dodać jeśli ma być to nóż tokarski to gróbość niema zabardzo znaczenia chyba ?, bo podczas toczenia na tokarce samemu nożem dojeżdżasz do odpowiedniej gróbości, chyba że armatki mają być toczone na tokarce CNC...
i jeszcze jedno ten program Profil pracuje w dosie jutro jeszcze wypytam kolege co i jak :)

[banderas]

No więc ten opis mi coś mówi ale to jeszcze nie to co ja muszę wpisać w maszynę,chociaż współrzędne wyglądają podobnietylko u mnie trochę innymi funkcjami operuje.
Powiedz mi jeszcze na jakiej maszynie był robiony Twój nóż,u mnie wygląda to tak że na drutówce mam drut 0.25 i to jest najmniejszy promień jakim mogę w tej chwili operować .
Mają kupić drut 0,10 ale kiedy to będzie to nie wiem.Rysunek gotowy tylko jesio trzeba z niego wyciągnąć tabelkę ze współrzędnymi coś takiego jak pokazałeś i mogę się brać za palenie ale to dopiero w nowym roku bo siedzę teraz w domku i wypoczywam po świętach.

[banderas]

Jeszcze jeden screen

[Rychu]

Witam ponowniw pana
jeśli chodzi o maszyne jest to drutówka nazwa Agie a drutem jakim był nóz wypalany 0,25
musiałem do kolegi zadzwonić i zapytać sie bo ja niewiem :)
co do armatki to moja suwmiarka elektroniczna właśnie lezy w koszu tanie gó..o z alegro hyh
Rysunek poprawiłem
mam nadzieje że promień R będzie ok
w razie czego pisz...
Pozdrowionka

[Rychu]

ah zapomniałem dodać nawet jeśli nóz tokarski będzie z jednej strony zagróby to w tokarce można nóz obrócic lekko jeszcze raz przypominam o podzieleniu noża na minimum 2 części...
tak na marginesie to super ci to wyszło:woohoo:

[banderas]

Rysiu no wszystko cacy oprócz tego promienia r-58 może r-5,8 ale powiem Ci szczerze że wziełem tylko długość i największą średnicę a reszta to moje wypociny,a sam nóż rzeczywiście podzielę tak jak na ostatnim screenie pomiędzy tymi dwiema połączonymi "wypustkami"

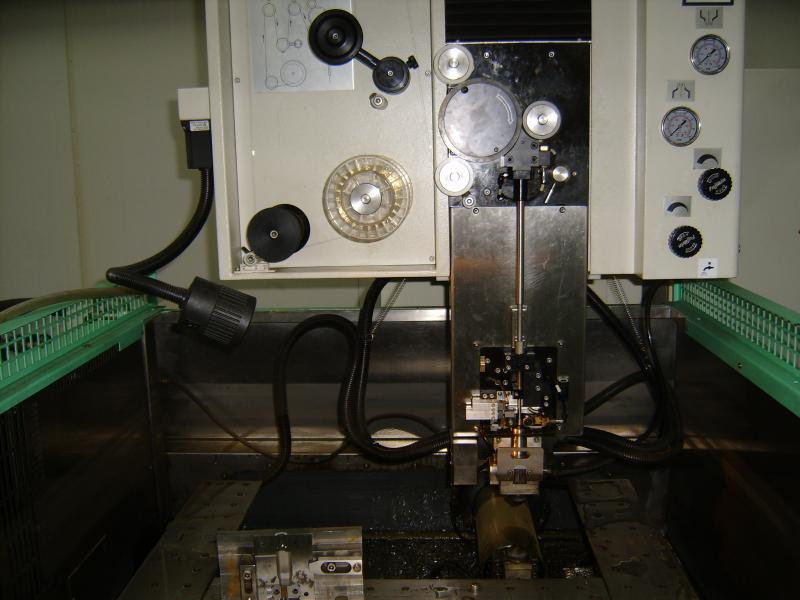

Na efekty noża jednak trzeba będzie poczekać a moja drutówka wygląda tak jak na zdięciu
W sumie to prawdopodobnie najpierw zrobie ręcznie taką podróbkę noża i po testach na materiale wezmę się za oryginał.

[Dziadek]

Nu Bandrea, jak amator posługuje się takim ustrojstwem !!!!! to ja wypisuję się ze swoją laubzegą . Co to to jest takie ładne? hi hi hi

[banderas]

Dziadek to druciara więcej czytaj w poście o toczeniu metali

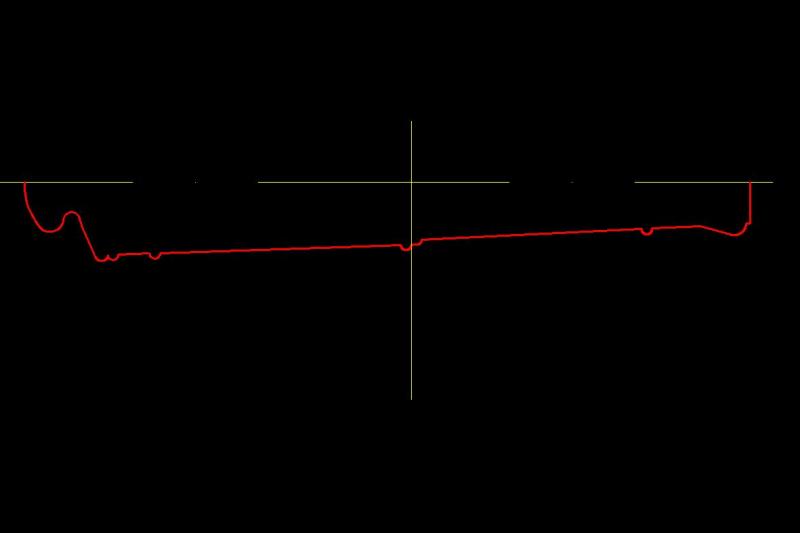

A tak wygląda po wprowadzeniu wymiarów przed zaokrągleniem ponieważ mając drut o,25 wszystko trzeba pozaokrąglać do tej wartości czyli jak mam np5,81 to musi być 5,75 lub 8,29 to 8,25 wtedy maszynka nie pokazuje mi errorów

[Rychu]

Witam serdecznie
u mojego kolegi tak to mniej więcej wygląda na monitorze :)
sorki za zamazane zdjęcia
Pozdrawiam.

[banderas]

Dziś przenosiłem graty i chciałbym pokazać to co do tej pory udało mi się wykonać.Niestety na dalsze prace trzeba będzie poczekać-jak długo-nie mam pojęcia.
Próby noży niestety też staneły w miejscu przynajmniej narazie.
