Szlifierkopilarka

[Jarek]

Romku, a tarczę szlifierki zamocowałeś normalnym sposobem jak montuje się kamień, czy dotaczałeś jakąś piastę?
Już wiem. Na którymś z poprzednich zdjęć widać mocowanie. Normalnie jak kamień.
Ciekaw jestem jak się będzie sprawdzał do cięcia ten frezik tarczowy ?

[RomekS]

Stolik do szlifierki zrobiłem od nowa. Zamiast frezowania przeciąłem stolik i wkleiłem bukową listwę 8 mm.
Powstała dzięki temu szczelina pod kątomierz. Całość od spodu wzmacniają dodatkowe dwie listwy poprzeczne. Pełnią rolę wzmocnienia miejsc klejenia listwy podłużnej.
Zresztą widać to na fotkach.

[RomekS]

Stolik pilarki jest szerszy o 4 cm (2+2 ) aby było można mocować listwę prowadzącą za pomocą ścisków

Te listwy na fotkach to imitacje żeby było wiadomo o co chodzi.









A tak to wygląda w całości.
Nie mam jeszcze wytoczonych talerzyków dociskowych frezu pilarki,
dlatego nie ma szczeliny pod frez piłkowy. Zresztą szczelinę frez zrobi sobie sam
w czasie dopasowywania stolika. Z pomiarów wychodzi, że frez wystaje ponad stolik 12 mm.
Więcej nie trzeba bo 150 W to moc ...taka sobie.
Natomiast stolik szlifierki umieścić trzeba jak najniżej się da,
aby mieć duże pole robocze papieru ściernego

[RomekS]

Mam dotoczone talerzyki i dystanse.
Ten o mniejszej średnicy do piły a ten o większej do szlifierki.

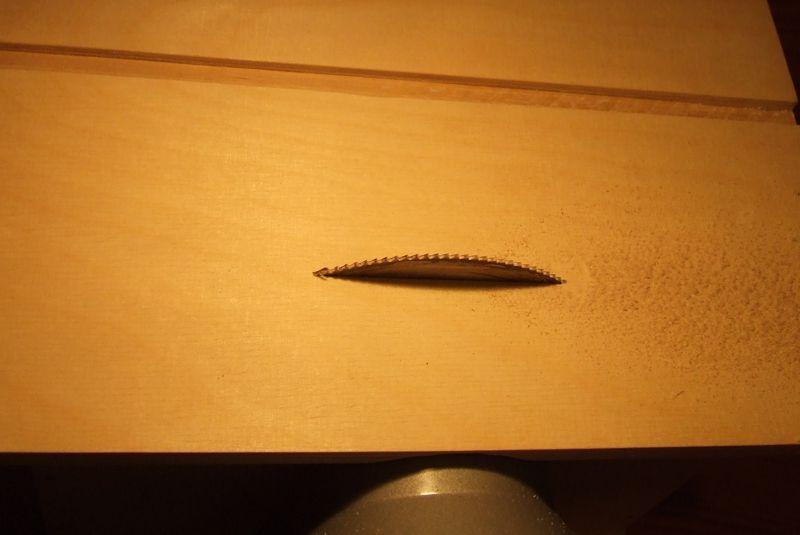

Frez "zrobił sobie" szczelinę





Tak wygląda stolik od spodu.

[RomekS]

Pierwsze próby. Wypadły wyśmienicie.
Cięcie poprzeczne jest dużo bardziej precyzyjne niż w Proxxonie.
Cięcia podłużne podobne choć na frezie lepiej się prowadzi.
Ogólnie mówiąc szczerze, to robiłem to dla szlifierki
a jestem wręcz zachwycony pilarką.
Tnie jak marzenie.
Żadnego zwalniania i zapalania się "czerwonego przeciążenia".
Nie przypala, tak jak Proxxon przy piłowaniu poprzecznym.







Proxxonem takiego cienkiego kółka sie nie wytnie bo wpadnie do środka.
Poza tym przypala.



Ogólnie to wyszła niezła maszyna uniwersalna. Muszę jeszcze zamocować stolik bo jest na wcisk
oraz zabezpieczyć ostrze frezu. Proxxon na razie idzie w odstawkę.

[RomekS]

myszor napisał:

.... piłka która ma podobno tylko 175 w . .

Nawet nie zwolniła na sklejce 8 mm.
Płaszczyzna po cięciu jest gładka,wręcz śliska.
W czasie cięcia prowadzi się leciutko i bez problemu.
Tarcza to frez tarczowy HSS 100 mm na 1mm.

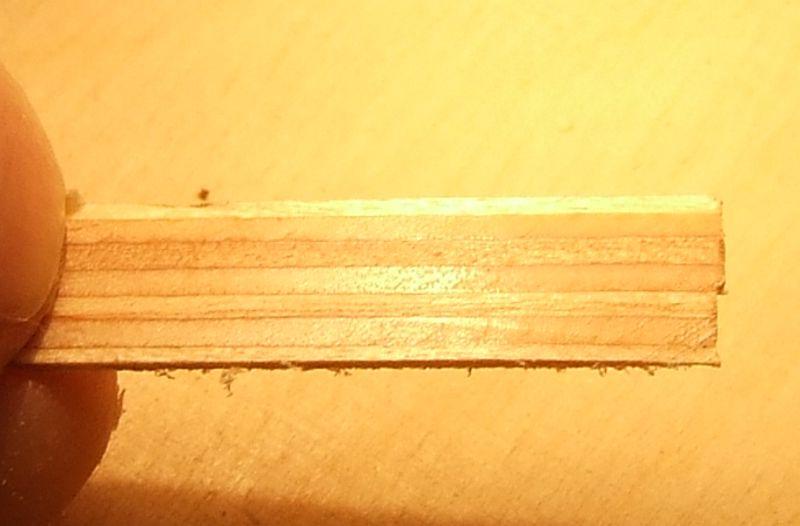

Na fotce pasek sklejki cięty poprzecznie o grubości ... forniru

[kagra]

Romek,gratulacje.To jest to czego nam potrzeba.Sam nosiłem się z zamiarem zbudowania czegoś podobnego(dwa w jednym).Mam silnik z paskiem klinowym od ruskiej wirówki 180W. Z kondensatorem.Obroty 1850/min.Myślę,że będzie dobry.Po jednej stronie pilarka,po drugiej nieduża ścierarka bębnowa.Wszystko z wykorzystaniem to co pod ręką.Może wreszcie projekt doczeka się realizacji.Jak będę gotowy zamieszczę zdjęcia.

Pozdrawiam.Kazimierz

[RomekS]

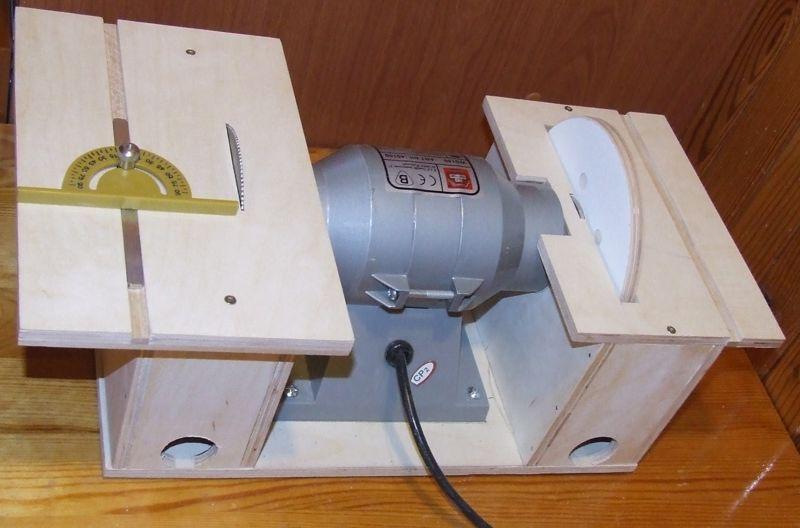

Dzięki. Właśnie skończyłem. Parę fotek poglądowych (niestety z lampą błyskową)
I to by było na tyle.

[Andrzej1]

Witaj(cie)

Maszynka bardzo very.
A do szafki 60x60 się mieści ? :).

Z ukłonami
Andrzej Korycki

[RomekS]

Oj w tej szafce jeszcze niejedno się zmieści.
W dużej dolnej szufladzie będzie odkurzacz cyklotronowy.
Pomieści jednorazowo 1 litr trocin.
Już został zakupiony. (całe 69 zł / 1700 W)





Natomiast szlifierka będzie "nocowała" w głównym warsztacie.





W czasie prac szlifierka będzie stała "pod ręką", podłączona do rury odkurzacza.
