Frezarka CNC
: 27 sty 2013, 19:38
autor: Wojtek-Sos
Witam,
chciałbym zainteresować kolegów pracą nad projektem frezarki bramowej CNC do zastosowań modelarskich. Zamieszczam fotki z rozpoczętego projektu. Może ktoś będzie miał jakieś pomysły, sugestie. Serdecznie zapraszam.

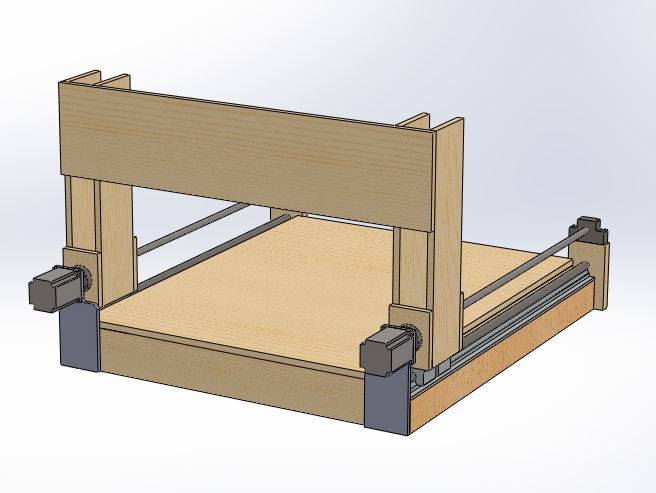

- CNC IV.JPG (150.21 KiB) Przejrzano 8031 razy

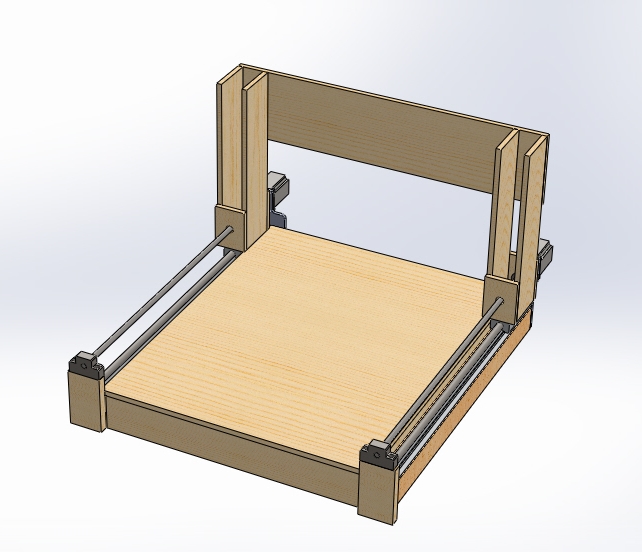

- CNC III.JPG (153.76 KiB) Przejrzano 8031 razy
Re: Frezarka CNC
: 27 sty 2013, 20:00
autor: sina2
duże to to ?
Re: Frezarka CNC
: 27 sty 2013, 20:02
autor: Wojtek-Sos
Pole robocze około 600x700 mm
Re: Frezarka CNC
: 27 sty 2013, 20:07
autor: sina2
tak na oko to brama będzie się kiwać do przodu i do tyłu, łożyska chyba byłoby lepiej rozstawić, drewniak będzie ?
Re: Frezarka CNC
: 27 sty 2013, 20:13
autor: Wojtek-Sos
Brama prowadzona jest na 4 łożyskach linowych fi 16. Łożyska na wałkach z podporami na całej długości. konstrukcja ze sklejki. Myślę że do obróbki drewna wystarczy. Może masz rację z rozstawem łożysk. Gdy go powiększę, zmniejszy się zakres Y
Re: Frezarka CNC
: 27 sty 2013, 20:18
autor: sina2
no trochę się zmniejszy, ale bym rozstawił, u siebie planuje rozsunąć łożyska tak aby wrzeciono stało na środku, tylko że mam w planie ruchomy stół, jest dużo sztywniejszym rozwiązaniem
Re: Frezarka CNC
: 27 sty 2013, 20:23
autor: Wojtek-Sos
takie rozwiązanie na pewno jest sztywniejsze, ale aby uzyskać pole robocze jak w bramówce cała maszyna musi być dużo większa. Jaki napęd wrzeciona planujesz?
Re: Frezarka CNC
: 27 sty 2013, 20:29
autor: sina2
na początek kupiłem DWT 600W, jak wszystko będzie dobrze działać, i nie będzie drgać, to zmienię na kressa 1050 lub mokrego chińczyka 1,5kW
http://www.cnc.info.pl/topics60/poprosz ... t42062.htm
Re: Frezarka CNC
: 27 sty 2013, 20:37
autor: Wojtek-Sos
Bardzo ładna konstrukcja. Wyżarzałeś po spawaniu?
Re: Frezarka CNC
: 27 sty 2013, 20:40
autor: sina2
jeszcze nie, muszę to robić na wolnym powietrzu a w taki mróz nie chce się pieca robić, w przyszły weekend chce bramę pospawać, stół chłopaki frezują
