Witam,

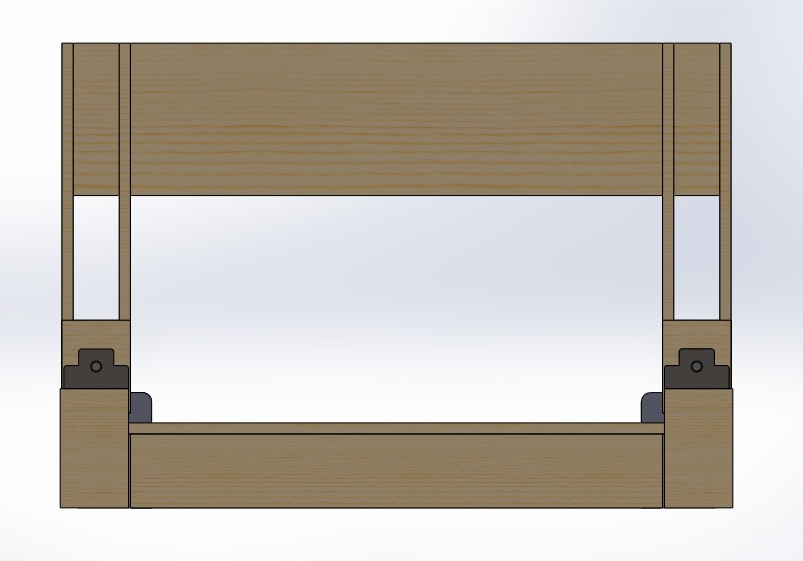

chciałbym zainteresować kolegów pracą nad projektem frezarki bramowej CNC do zastosowań modelarskich. Zamieszczam fotki z rozpoczętego projektu. Może ktoś będzie miał jakieś pomysły, sugestie. Serdecznie zapraszam.

CNC IV.JPG (150.21 KiB) Przejrzano 7519 razy

CNC III.JPG (153.76 KiB) Przejrzano 7519 razy

[sina2]

duże to to ?

[Wojtek-Sos]

Pole robocze około 600x700 mm

[sina2]

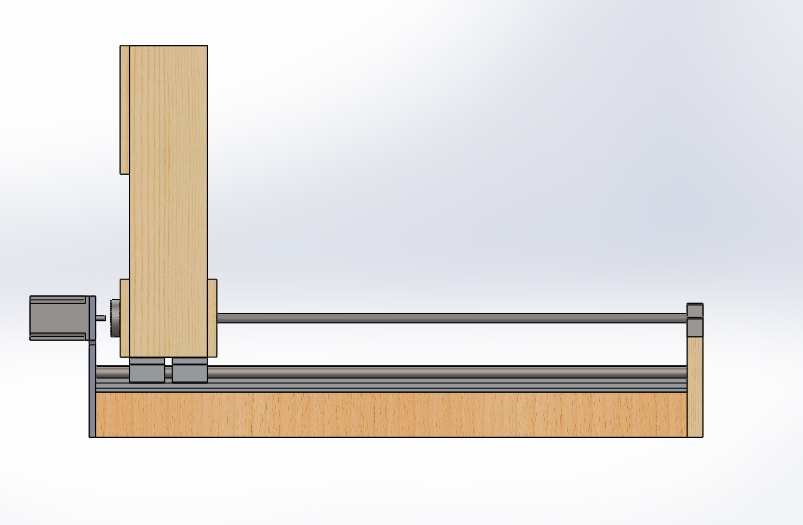

tak na oko to brama będzie się kiwać do przodu i do tyłu, łożyska chyba byłoby lepiej rozstawić, drewniak będzie ?

[Wojtek-Sos]

Brama prowadzona jest na 4 łożyskach linowych fi 16. Łożyska na wałkach z podporami na całej długości. konstrukcja ze sklejki. Myślę że do obróbki drewna wystarczy. Może masz rację z rozstawem łożysk. Gdy go powiększę, zmniejszy się zakres Y

[sina2]

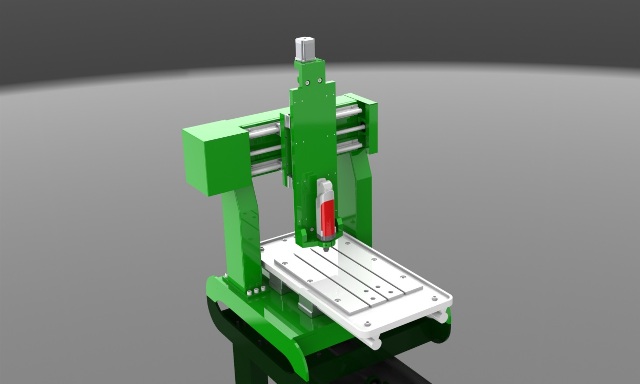

no trochę się zmniejszy, ale bym rozstawił, u siebie planuje rozsunąć łożyska tak aby wrzeciono stało na środku, tylko że mam w planie ruchomy stół, jest dużo sztywniejszym rozwiązaniem

[Wojtek-Sos]

takie rozwiązanie na pewno jest sztywniejsze, ale aby uzyskać pole robocze jak w bramówce cała maszyna musi być dużo większa. Jaki napęd wrzeciona planujesz?

[sina2]

na początek kupiłem DWT 600W, jak wszystko będzie dobrze działać, i nie będzie drgać, to zmienię na kressa 1050 lub mokrego chińczyka 1,5kW
http://www.cnc.info.pl/topics60/poprosz ... t42062.htm

[Wojtek-Sos]

Bardzo ładna konstrukcja. Wyżarzałeś po spawaniu?

[sina2]

jeszcze nie, muszę to robić na wolnym powietrzu a w taki mróz nie chce się pieca robić, w przyszły weekend chce bramę pospawać, stół chłopaki frezują
