Ropewalk

[tadheus]

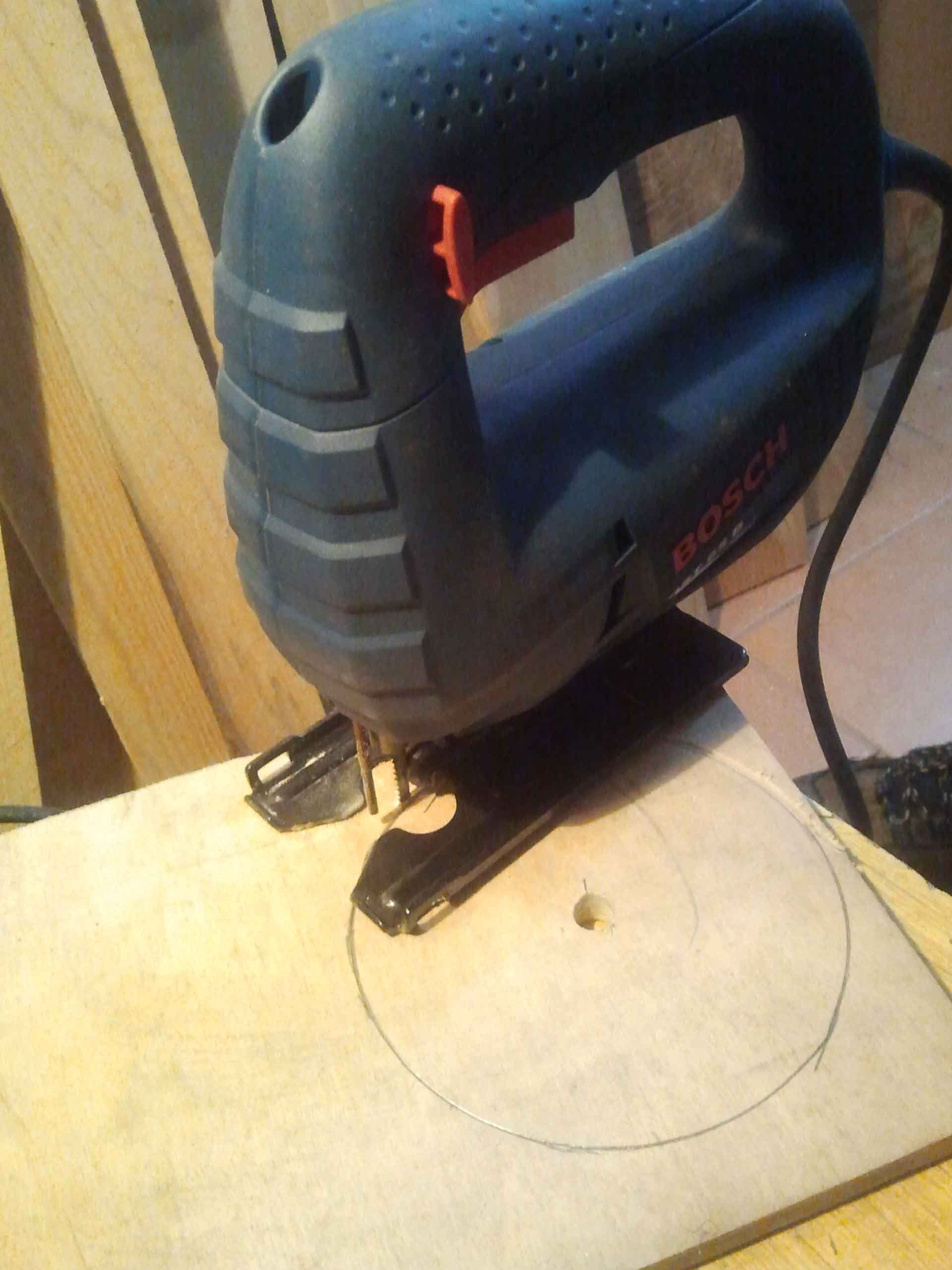

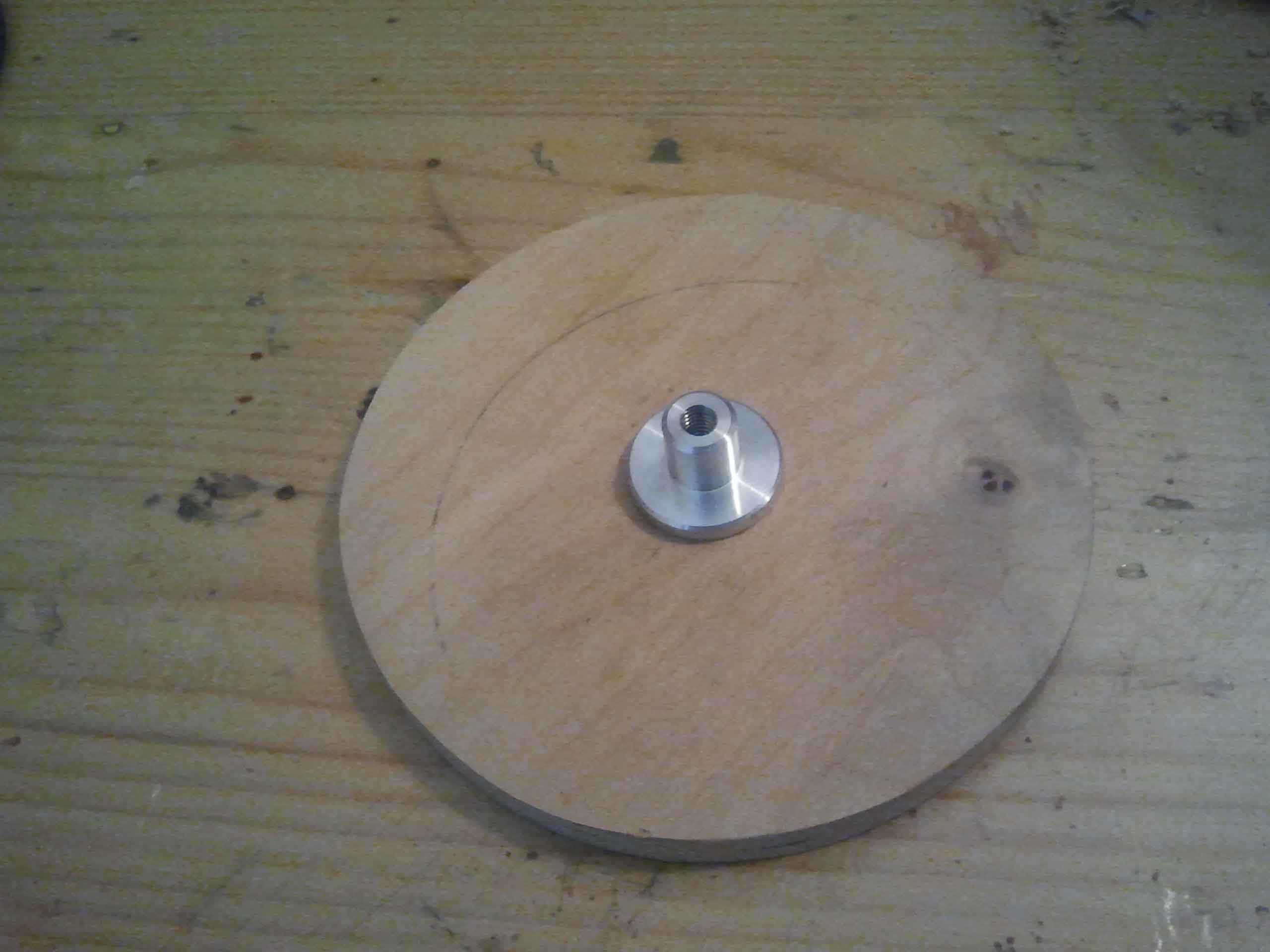

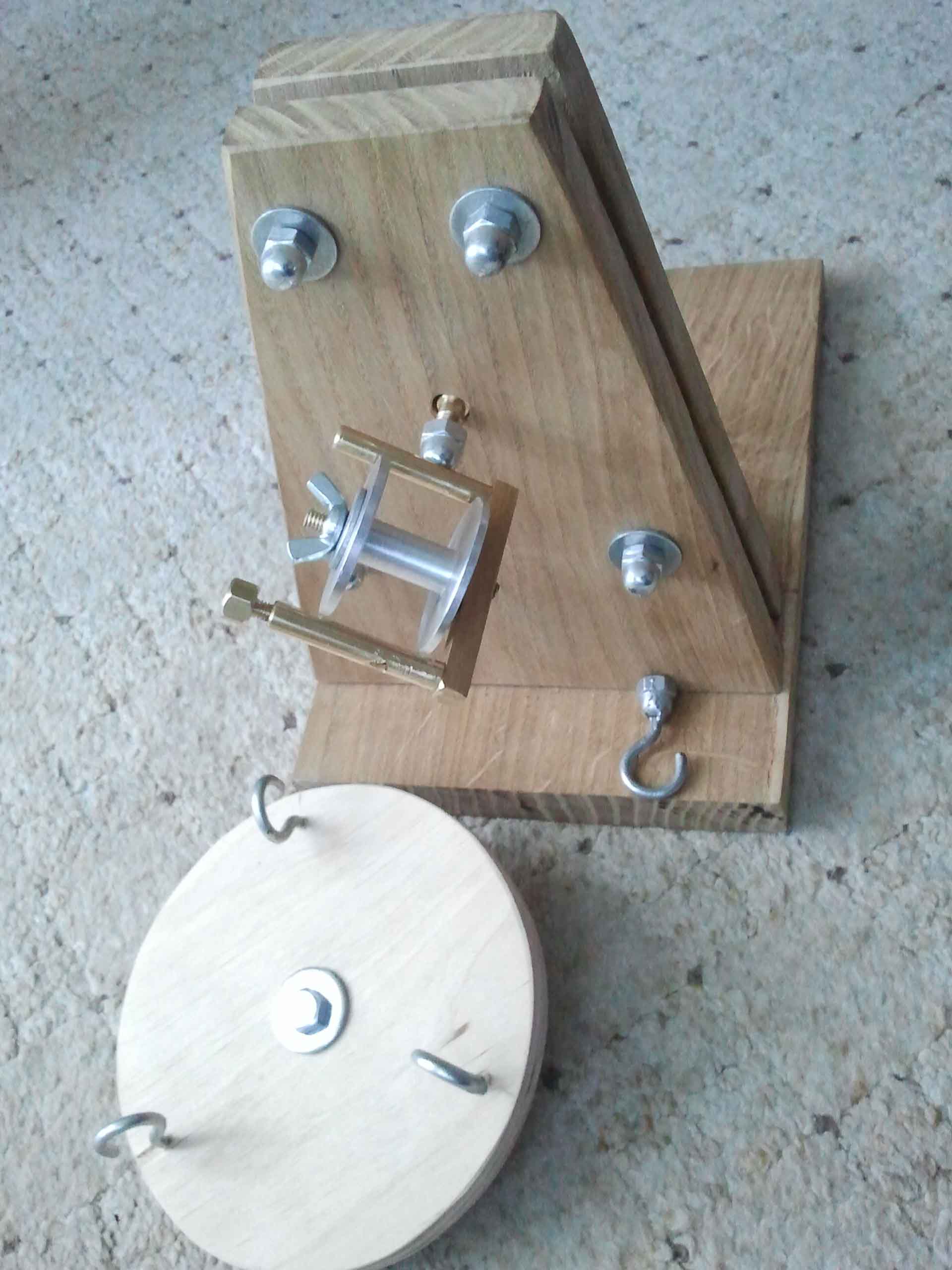

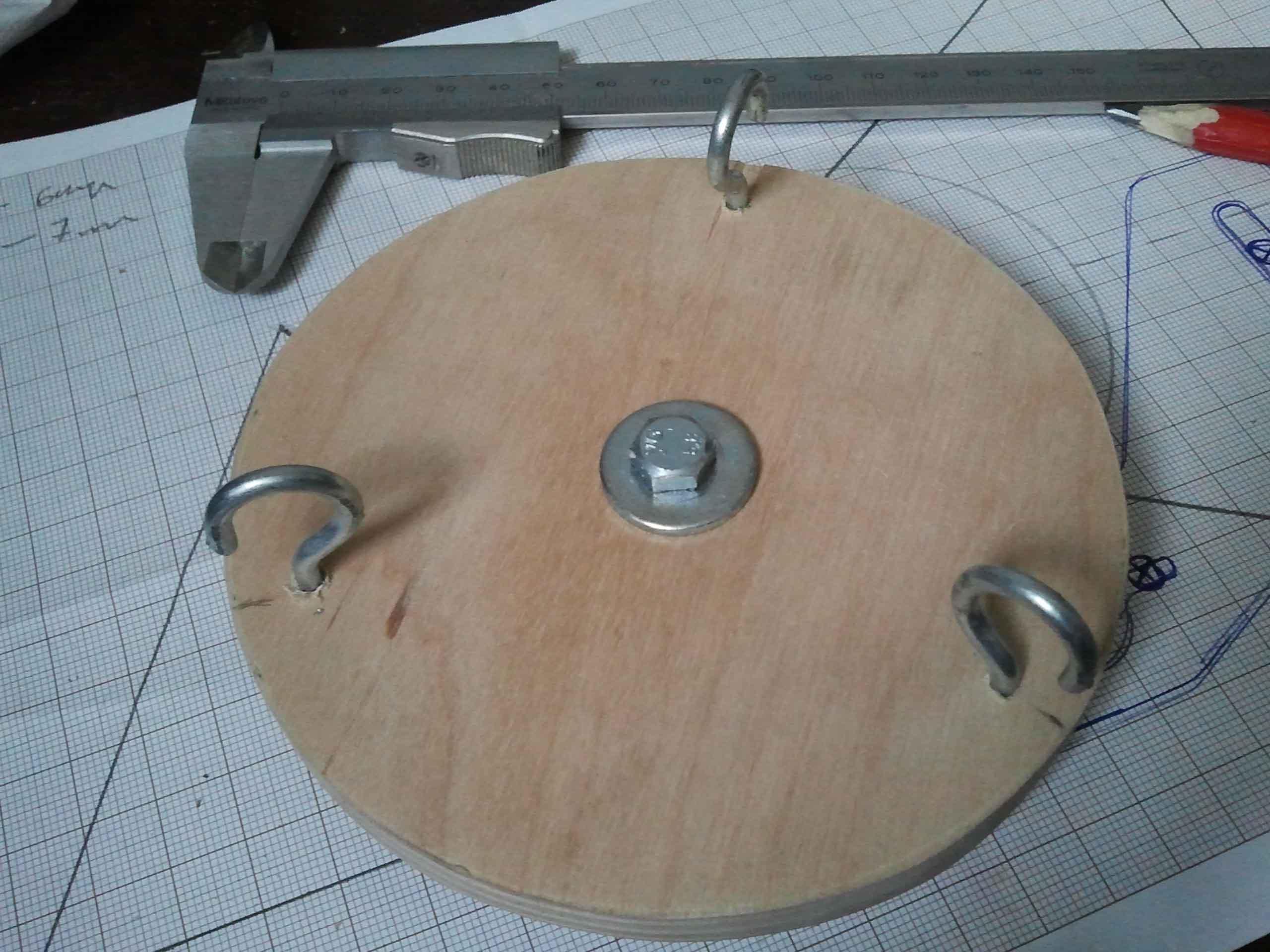

Dorobiłem tarczę skręcającą linkę.Tarcza zrobiona ze sklejki o grubości 10 mm.Bardzo wiekowej sklejki,rok produkcji na metce 1986 .Teraz kolej na próby.Będę mógł skręcać linki na wiele sposobów.

[tadheus]

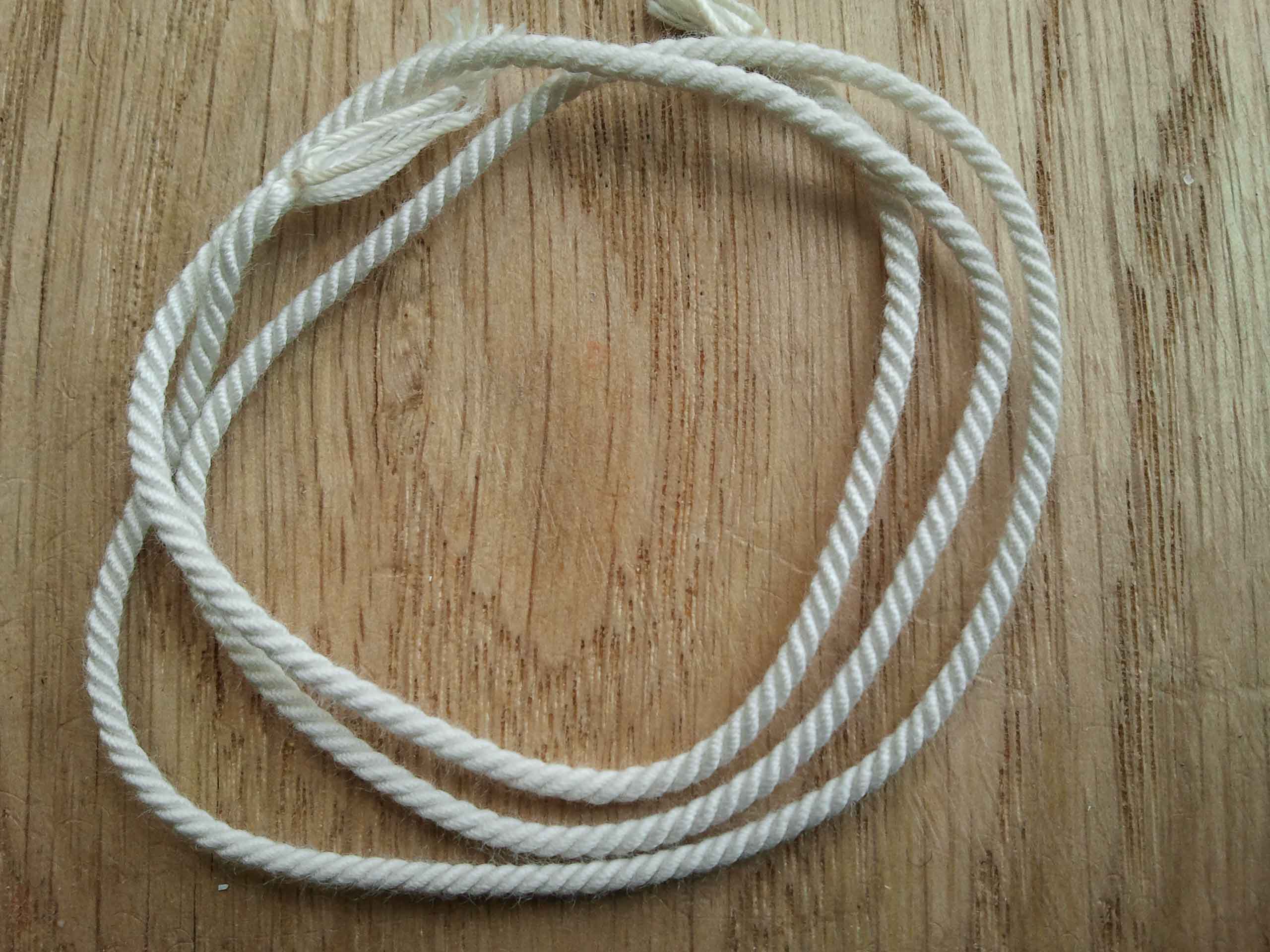

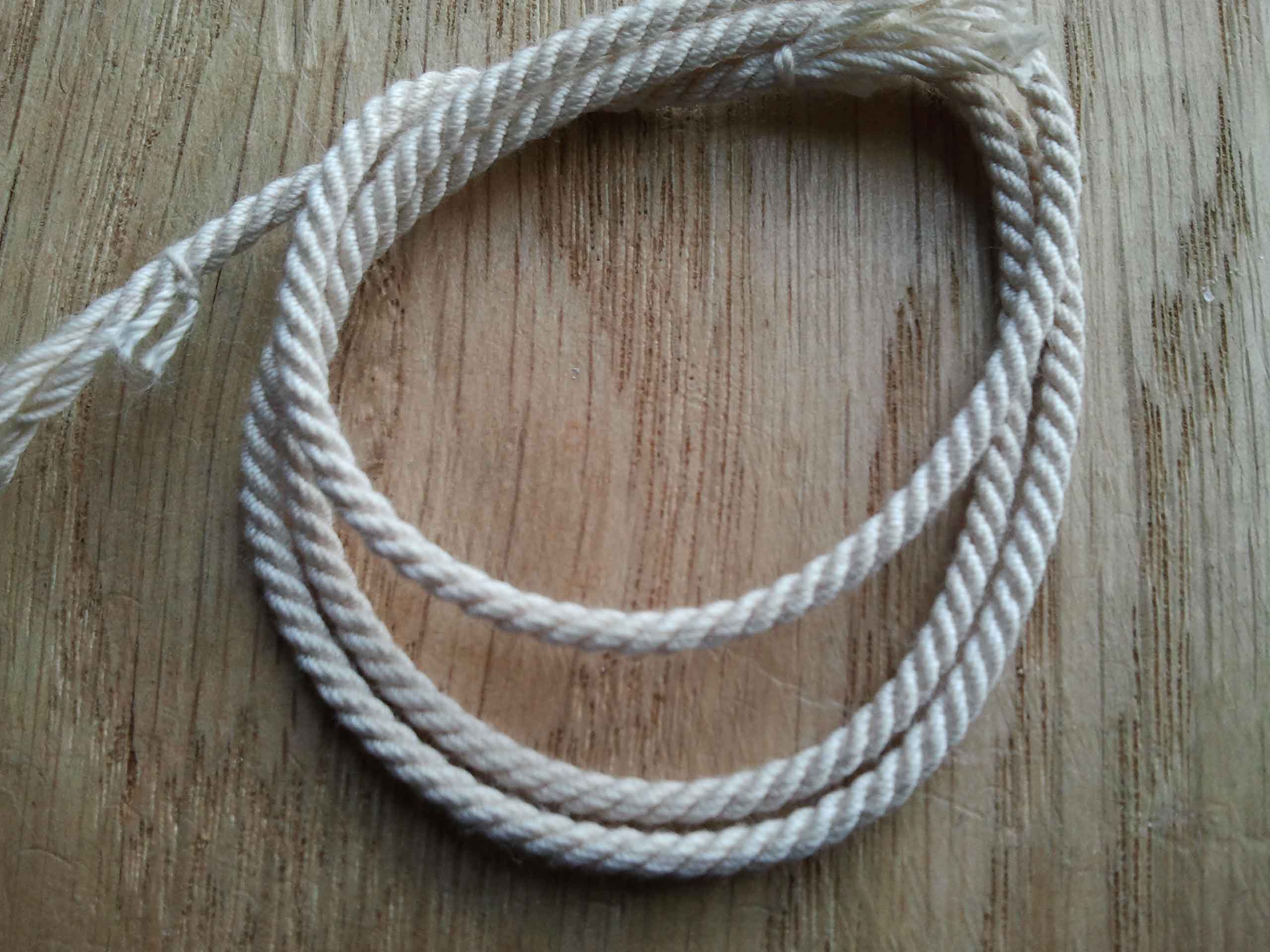

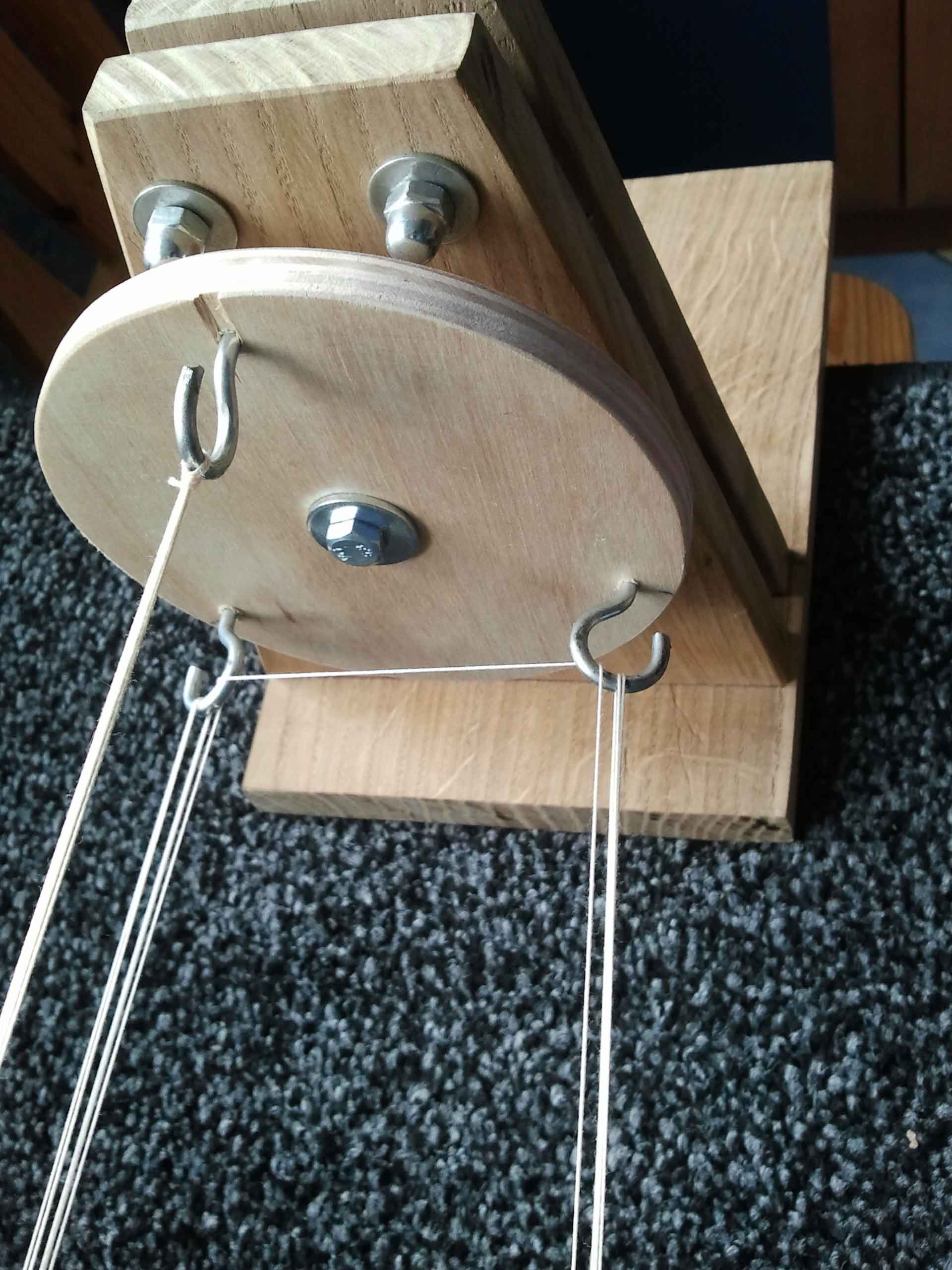

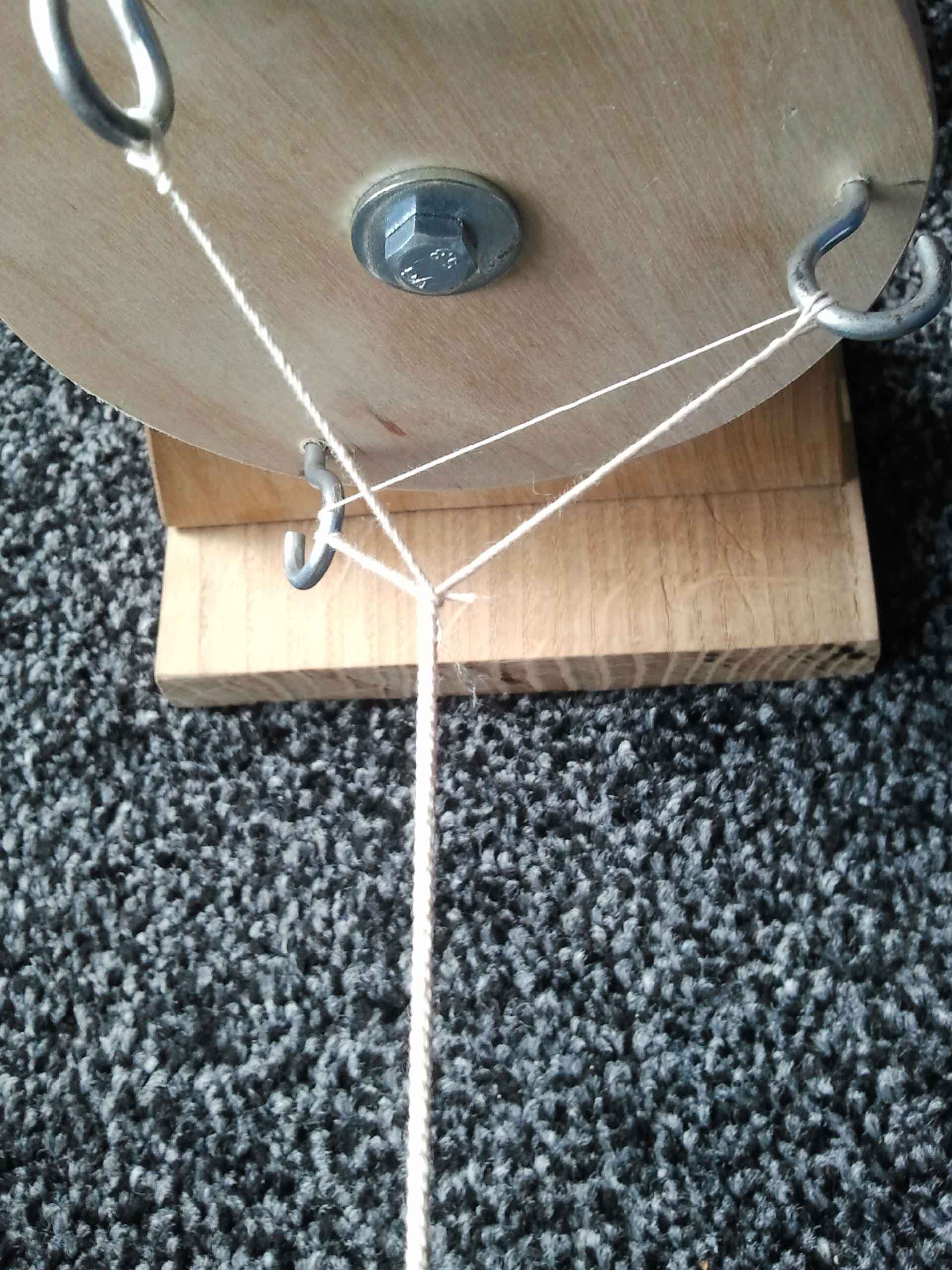

Rozpocząłem próby skręcania przy pomocy tarczy.Na początek poszło 15 nitek kordonka i 39 nitek nici bawełnianej 120.

[kagra]

Podobna zasada działania opisana była w Modelarzu kilkadziesiąt lat temu.Na tej podstawie 4 lata temu zbudowałem przystawkę do mojego ropewalka.Opis jest tutaj viewtopic.php?f=536&t=33238#p33238.Idąc tym tropem wydaje mi się,że prościej jest zastosować jedną przystawkę a podkręcone linki przekładać na środkowy haczyk.U mnie w uproszczeniu są wiązane do podkladek.Można zastosować odpowiednie inne zaczepy.Chociaż tak jak pokazałeś skręcać linkę można także i bez przekładania.Wtedy linka skręca się pośrodku i idzie w obu kierunkach.Pozdrawiam.K.

[tadheus]

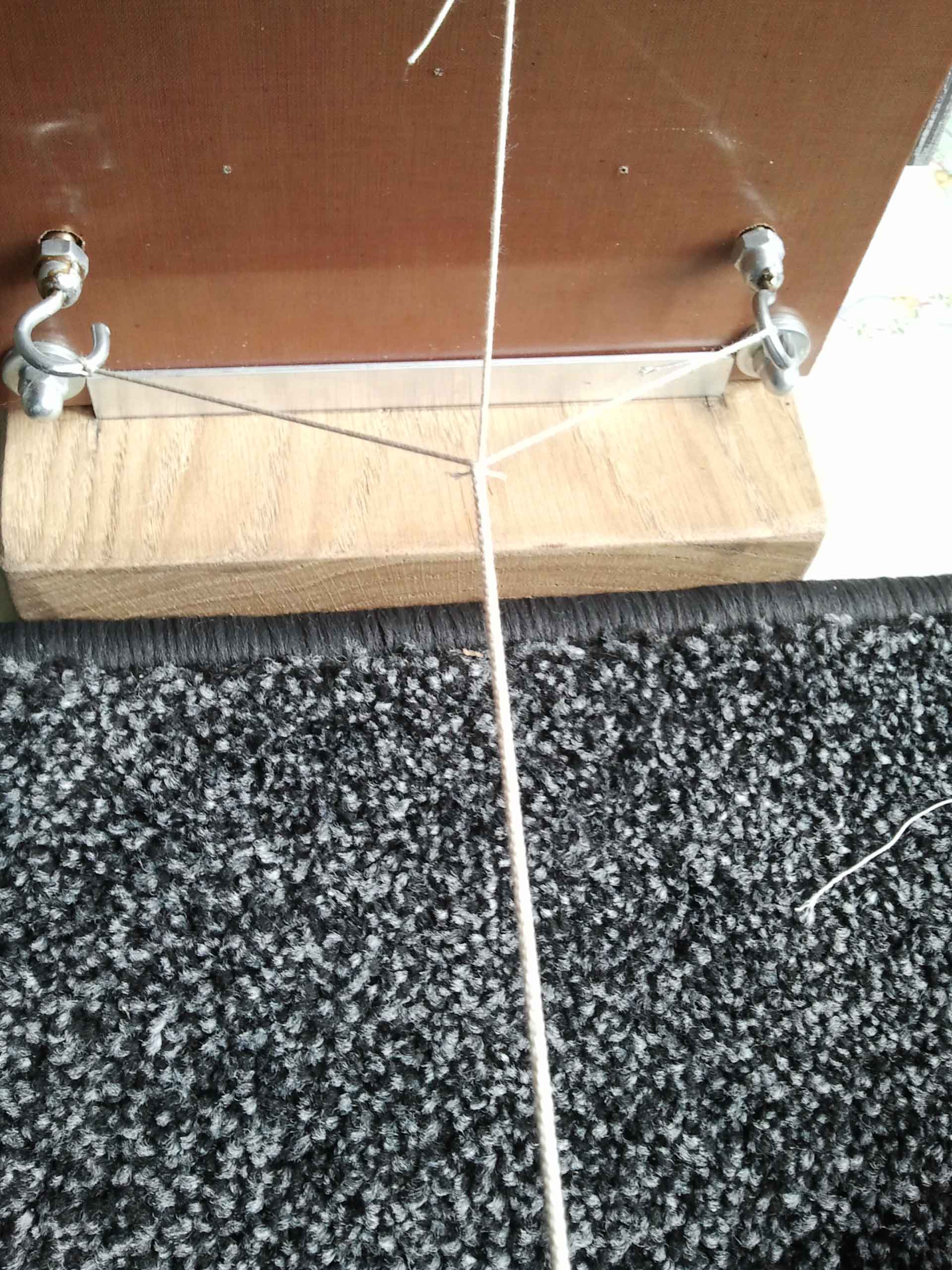

Mam tego Modelarza tak jak i poprzednie od 1956 roku.Opisana przystawka to pomyłka,chyba,że Kolegę interesują linki o długości ok 50 cm. Ograniczeniem jest skok sprężyny .Przekładanie skręconych nici na jeden haczyk nie ma sensu.W czasie mojej relacji linki były kręcone z umocowaniem na jednym haczyku z dokręcaniem.Ten pojedynczy haczyk widoczny jest również na zdjęciach.Tylko linki w ostatnim wpisie są dokręcane tarczą z trzema haczykami.Różnicy nie widać.Nie jest to koniec z relacji.Rozwój tej konstrukcji idzie w kierunku budowy przystawek umożliwiających kręcenie bardzo długich linek,co było zaznaczone w relacji i na zdjęciach.Proszę Kolegów o zapoznawanie.się z całością opisów i zdjęć,bo dochodzi do nieporozumień i błędnych interpretacji.

[kagra]

Przyznam szczerze ,że w tej relacji można się pogubić.Od początku.Zbudowałeś przekładnię z haczykami i pokazujesz ukręcone linki.W ręku je trzymałeś?Potem przekładnię mocujesz do podstawy,prowizoryczna oś napędowa i znów ukręcone linki.Potem dochodzi dopiero silnik.Następnie koncepcja ze szpulkami.Wytoczoną szpulkę też pokazałeś.Potem przechodzisz do urządzenia skręcającego linkę z jednym haczykiem.Pokazane wcześniej linki kto ci ukręcił?Diabeł ogonem?Potem się wyjaśnia,że to wiertarka akumulatorowa.Teraz budujesz tarczę skręcającą linkę z trzema haczykami.Rozumiem,że będziesz miał i urządzenie z jednym haczykiem i tarczę z trzema.Po co?A nie można 2w1.A koncepcja ze szpulkami upadła?Naprawdę ciężko zrozumieć tą relację.Pomieszanie z poplątaniem.

Ta moja przystawka powstała z myślą o kręceniu jak najcieńszych linek a nie jak najdłuższych.Mimo swej prymitywności,zdała egzamin.Pozdrawiam.Kazimierz.

[tadheus]

Kolego kagra koncepcja ze szpulkami nie upadła,wszystko po kolei.

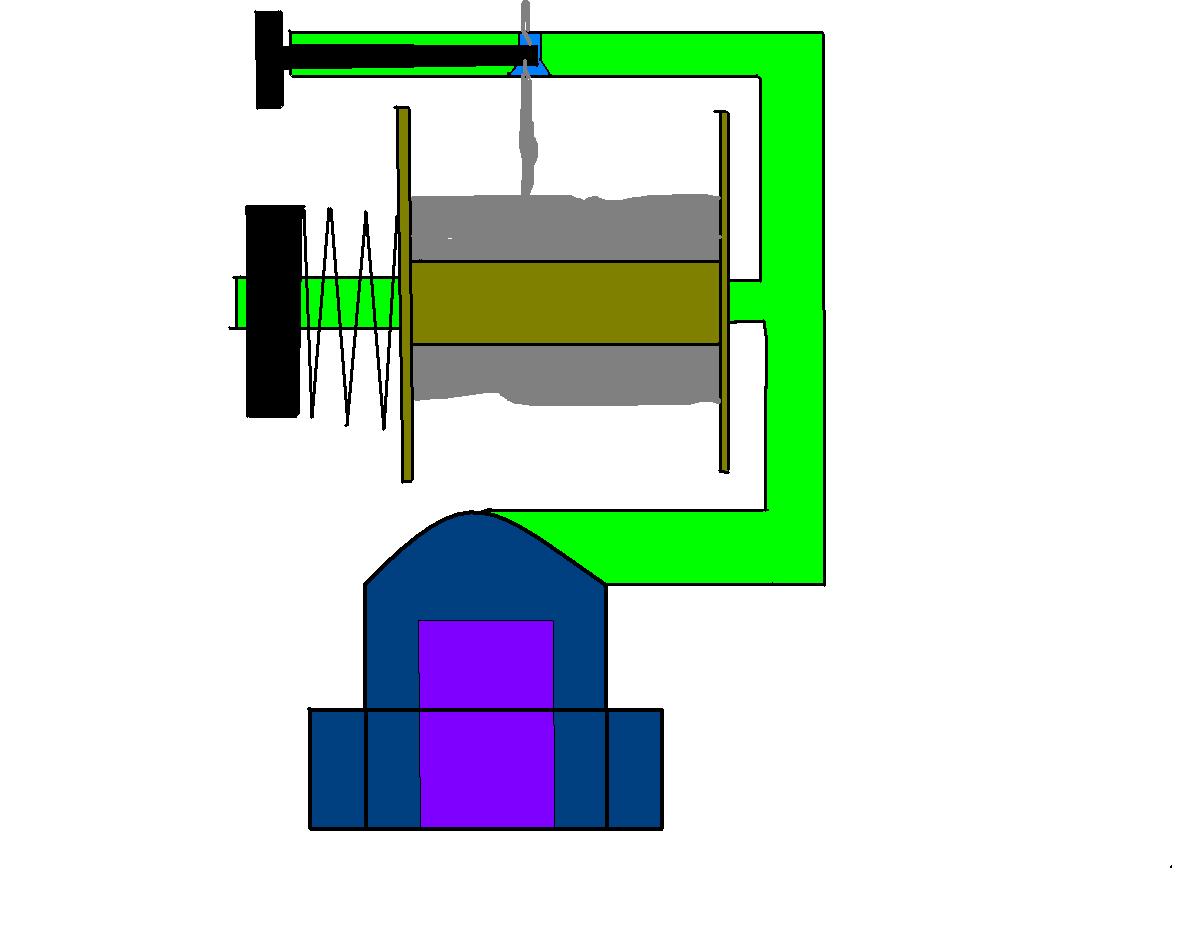

Zamieszczam orientacyjny schemat głowiczki ze szpulką .Będą trzy jednakowej wielkości w miejsce haczyków na ropie i jedna większa jako odbierająca ukręconą linkę w miejsce tarczy z haczykami.Ta pojedyncza będzie również dokręcać linkę

[tadheus]

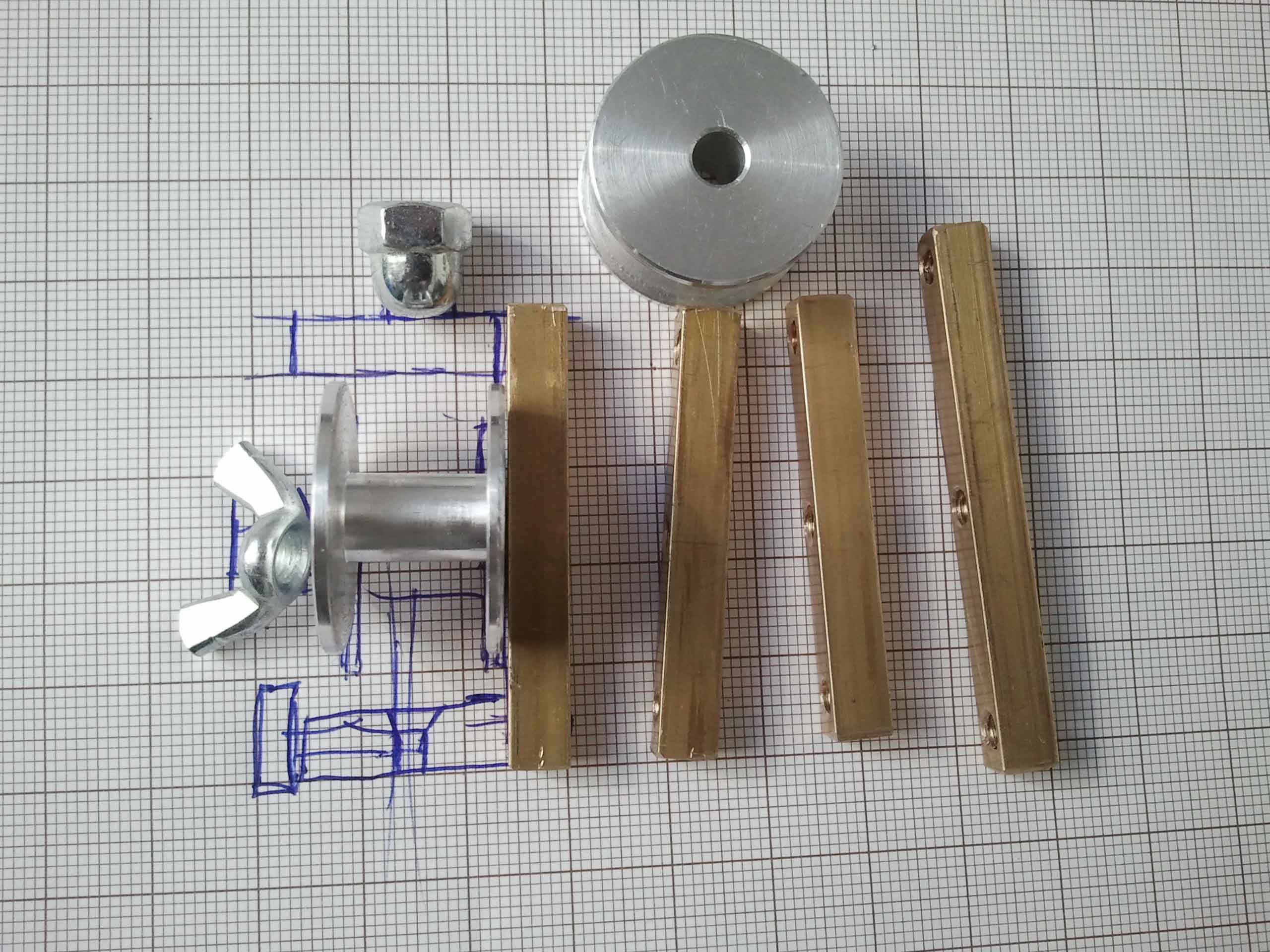

Matriał na głowiczki i dużą szpulkę zakupiony.Aluminium fi40mm,mosiądz fi5mm ifi6mm ,oraz pręt kwadratowy 5mm i 6mm.

[tadheus]

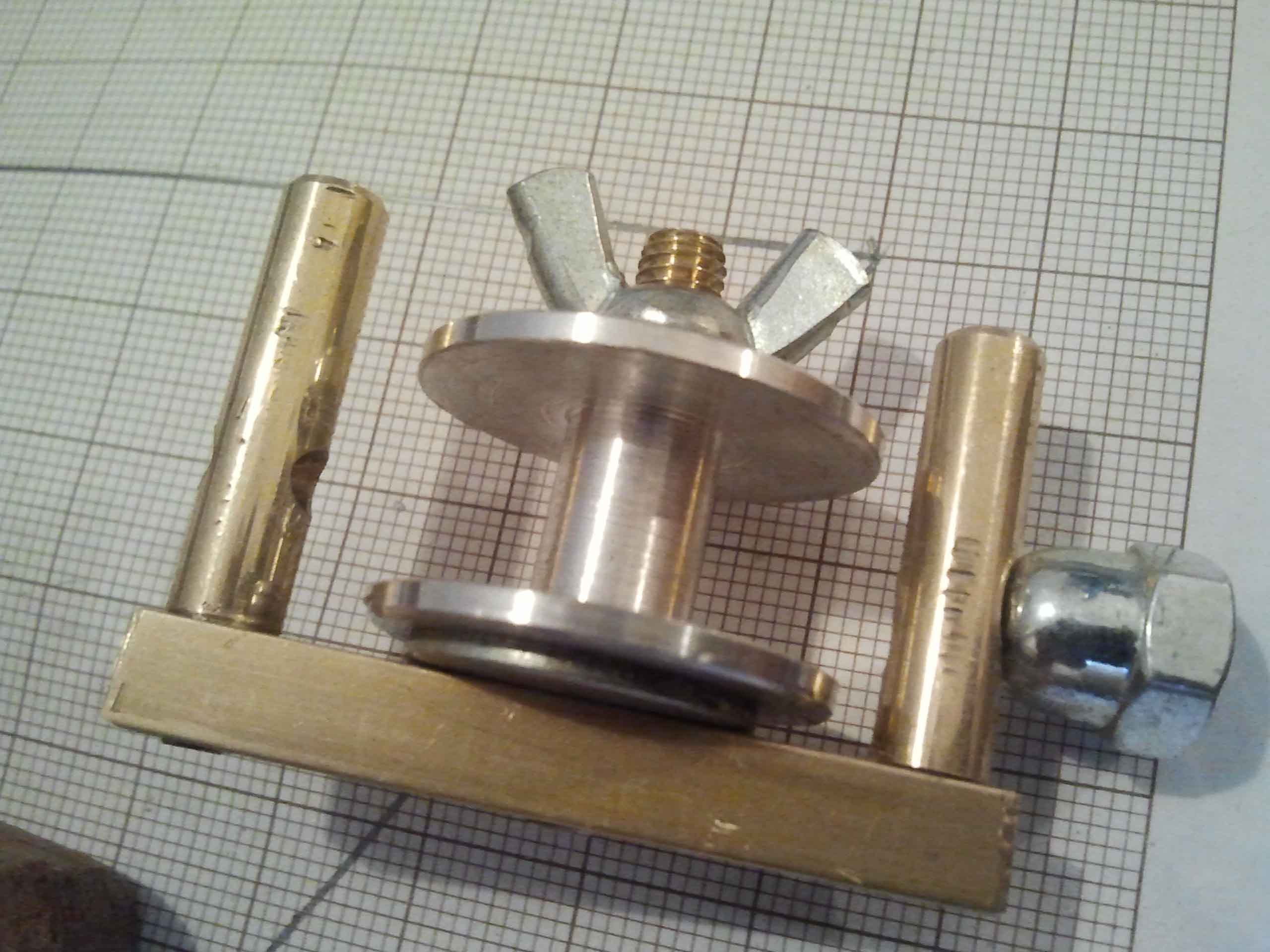

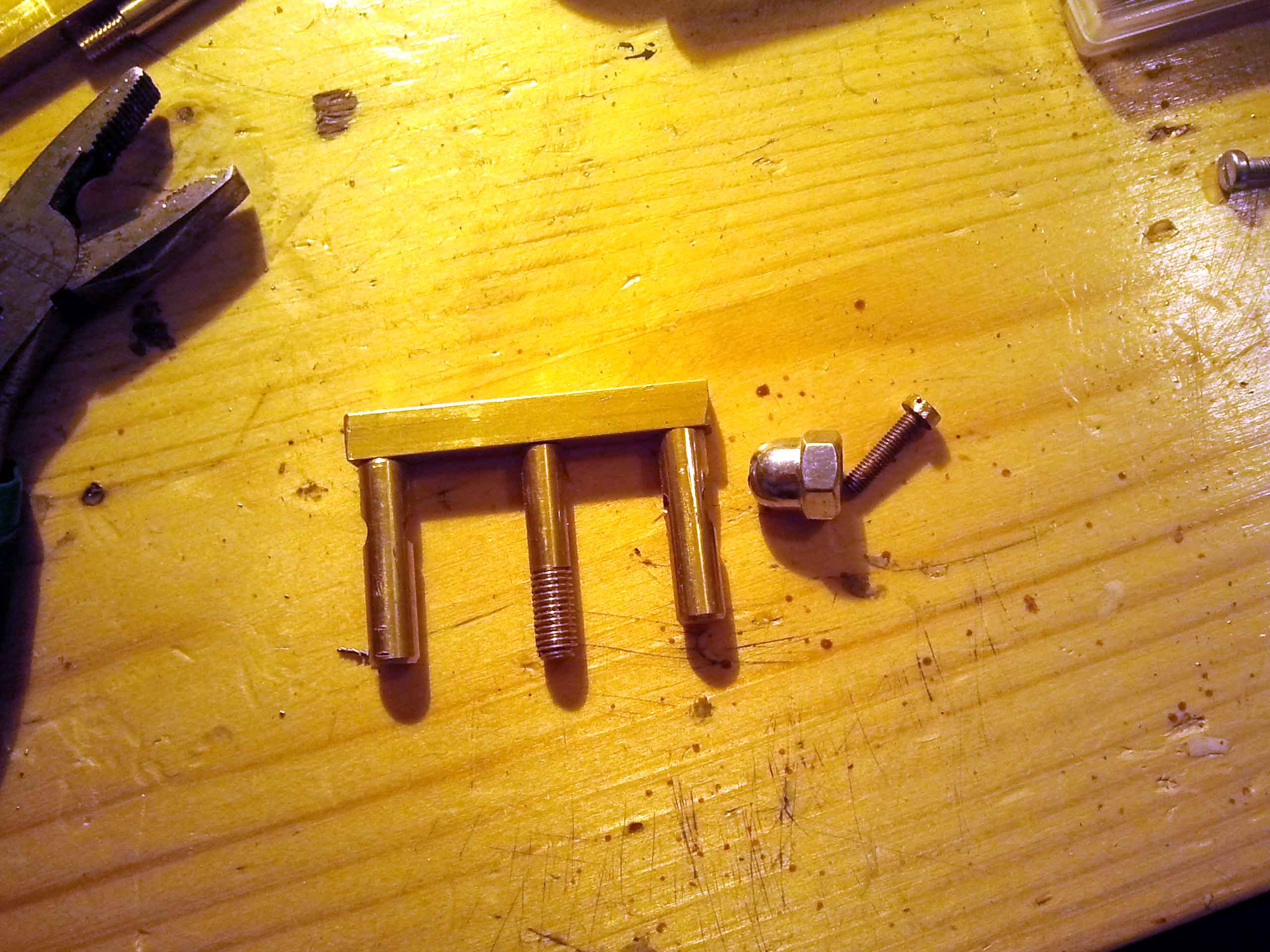

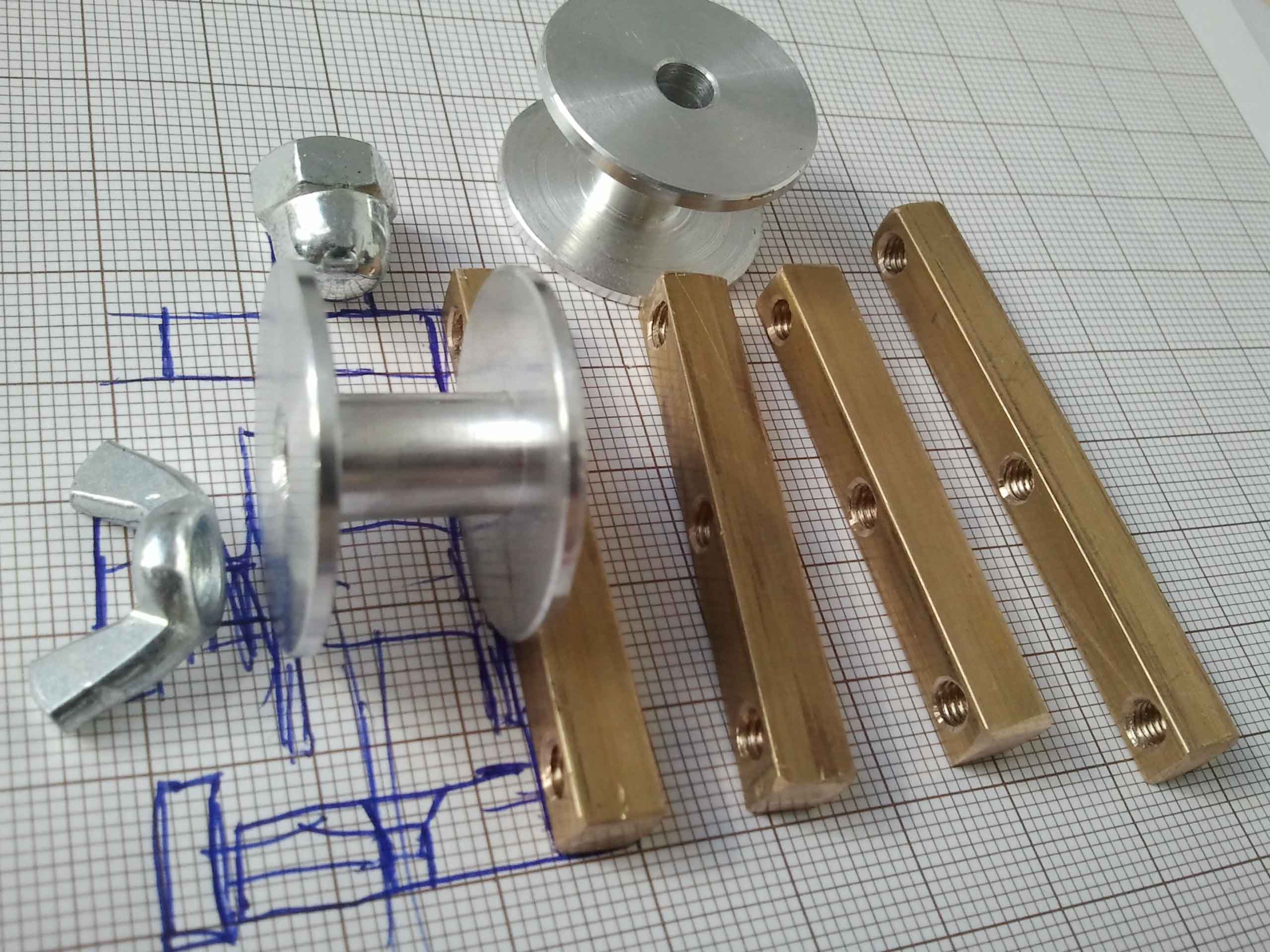

Pierwsze elementy głowic gotowe.

[tadheus]

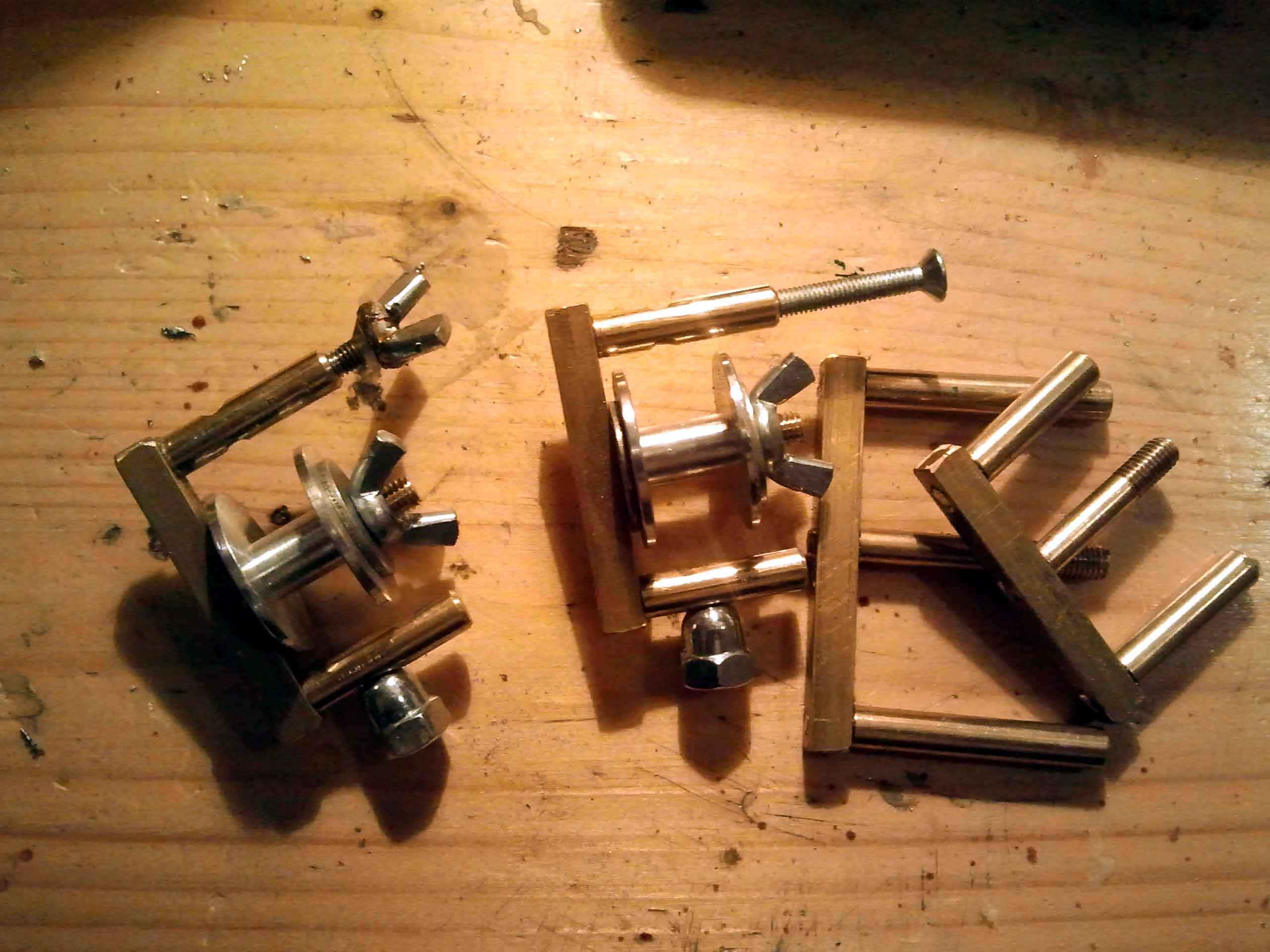

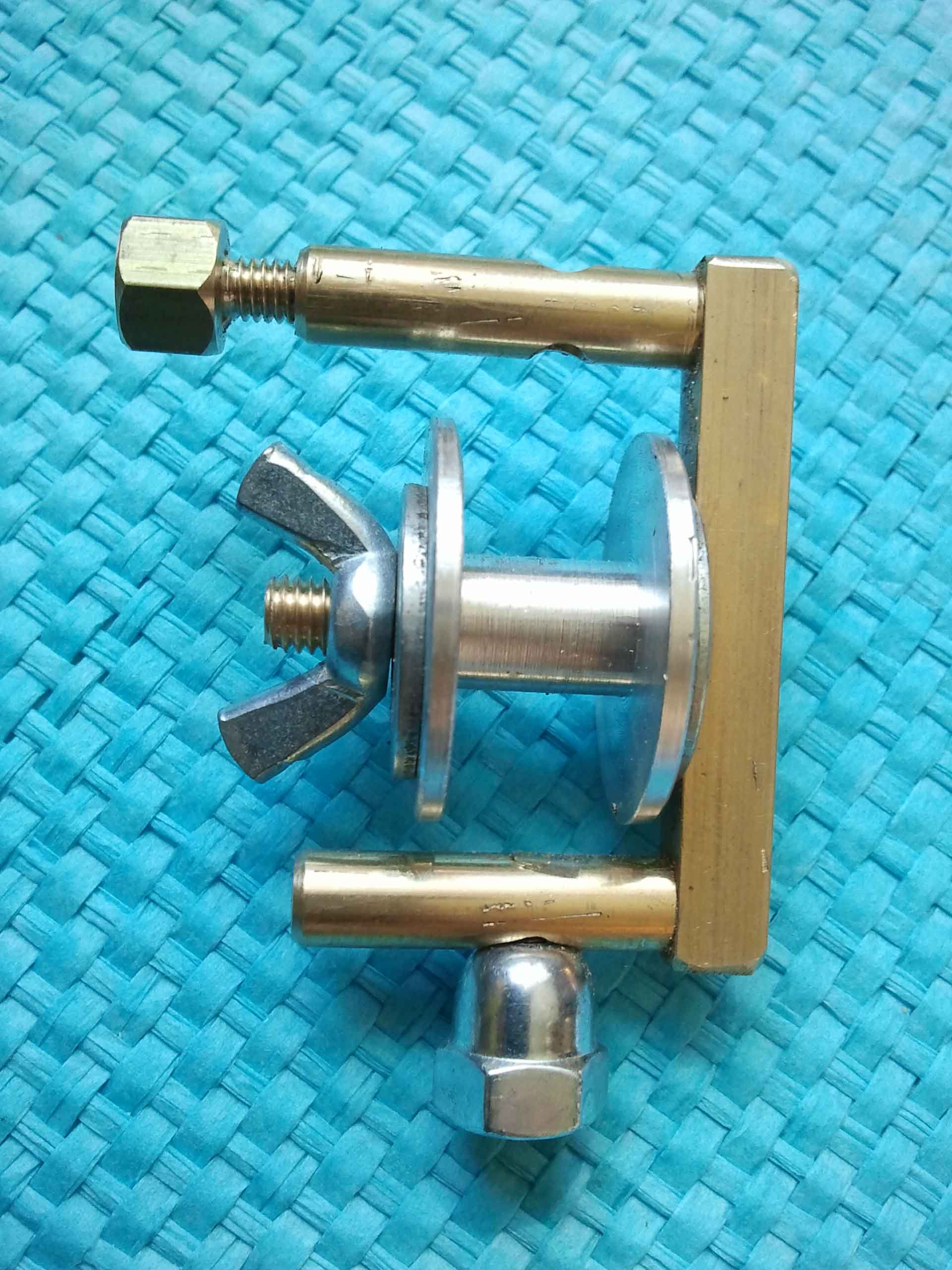

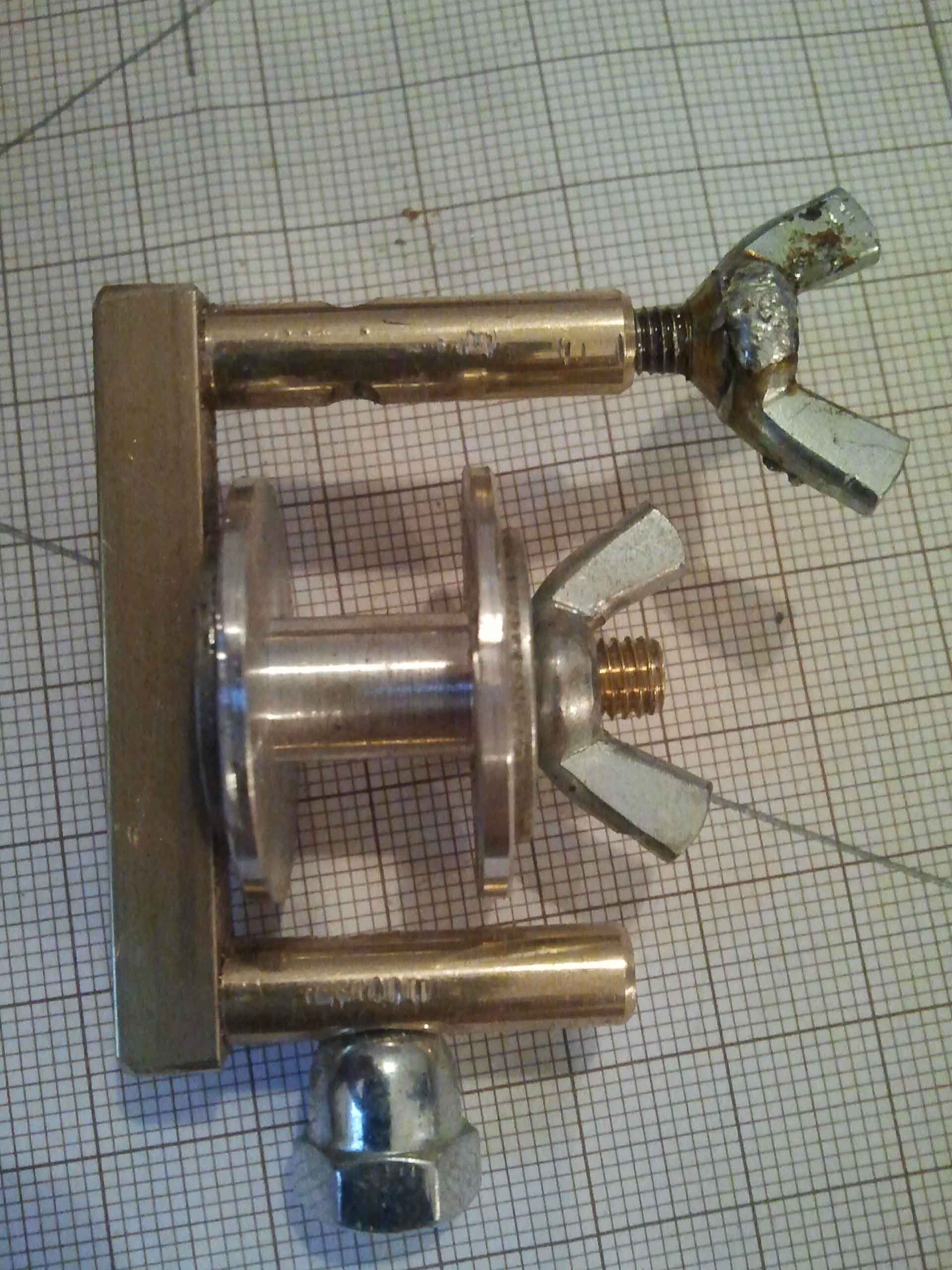

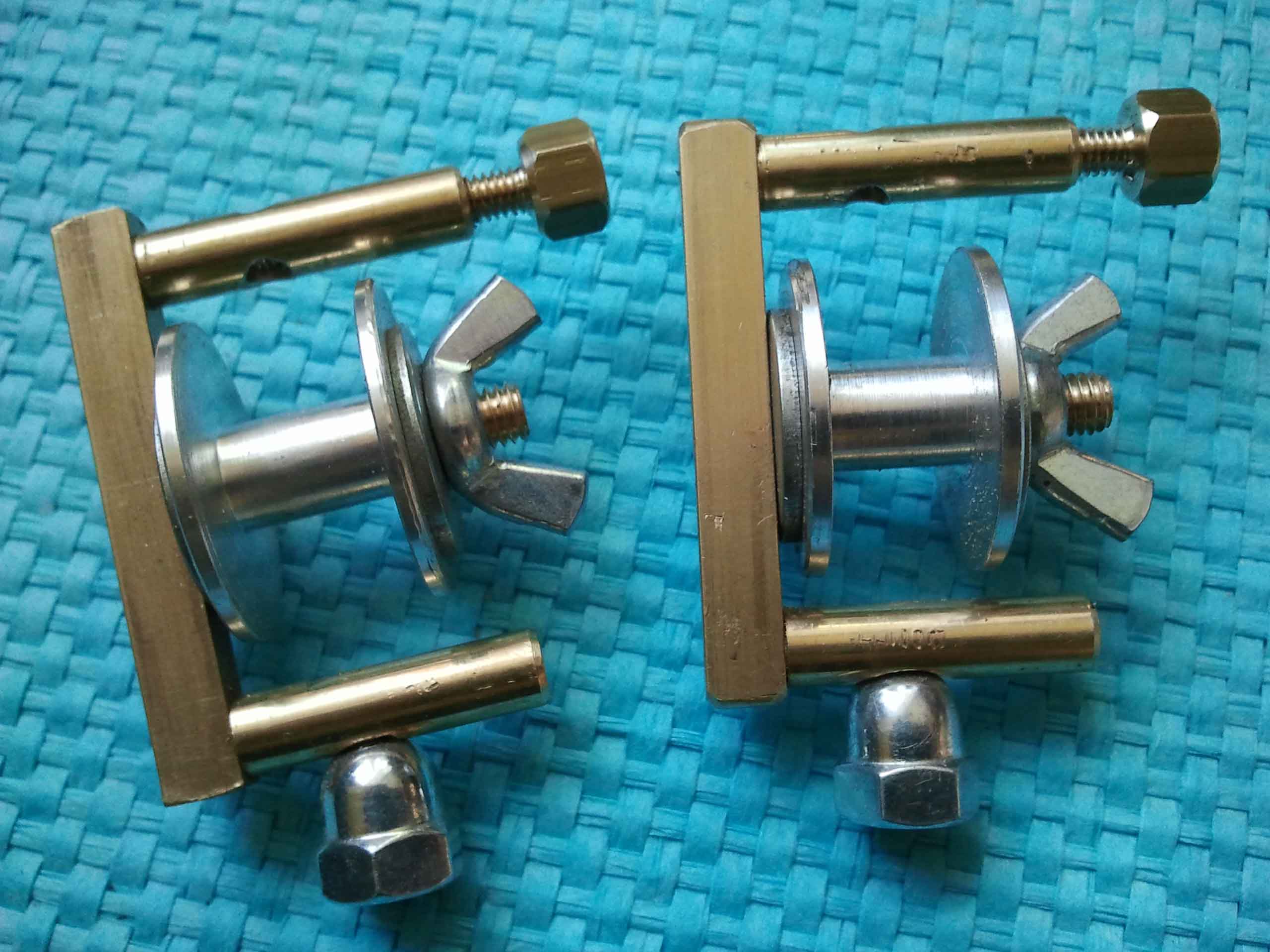

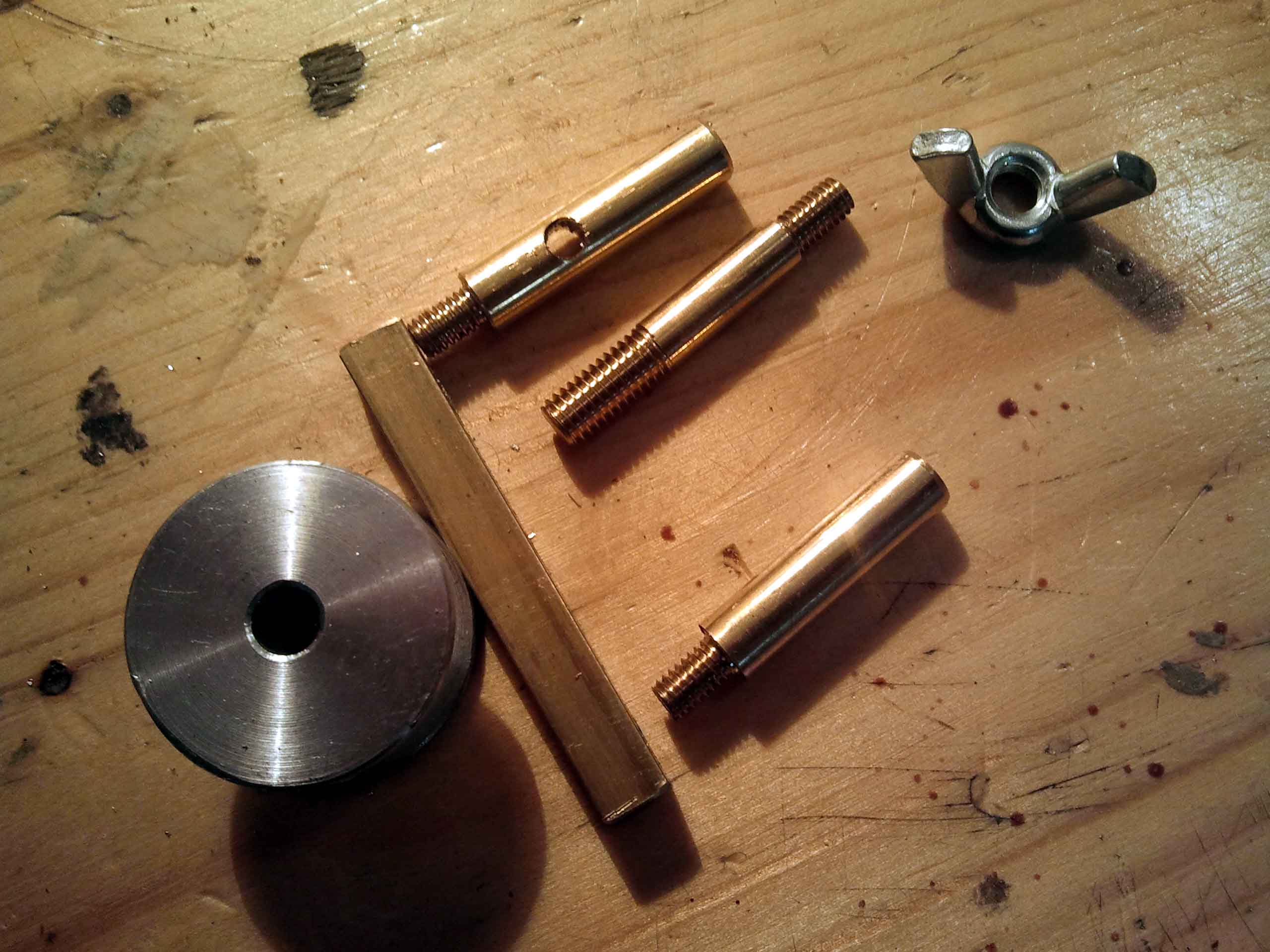

Cd. prac nad głowiczkami.Muszę wytoczyć jedną szpulkę podającą nitkę i większą szpulkę odbierającą linkę.Śruby blokujące wysuwanie nitki są tymczasowe,będą toczone,mosiężne.

[tadheus]

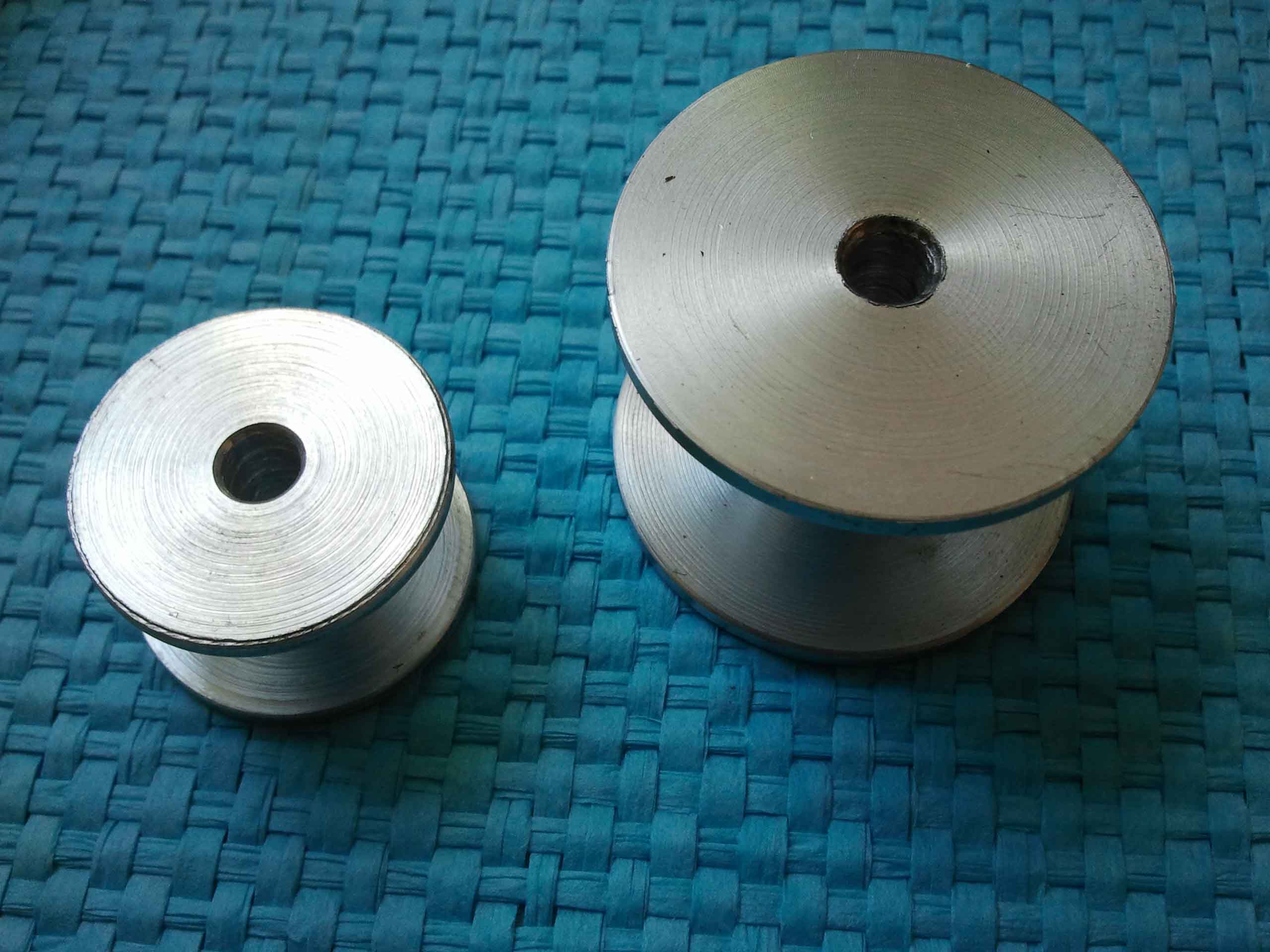

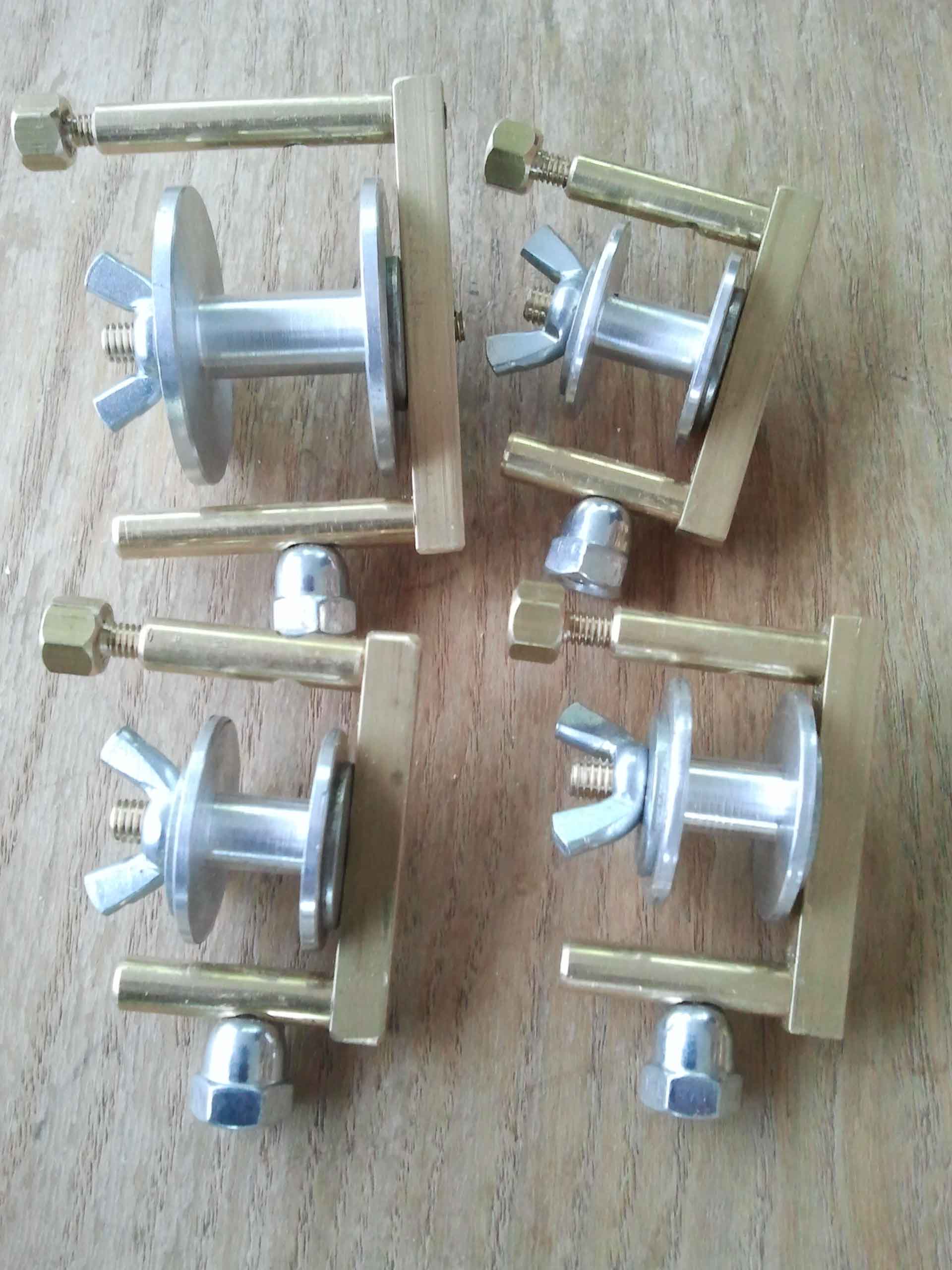

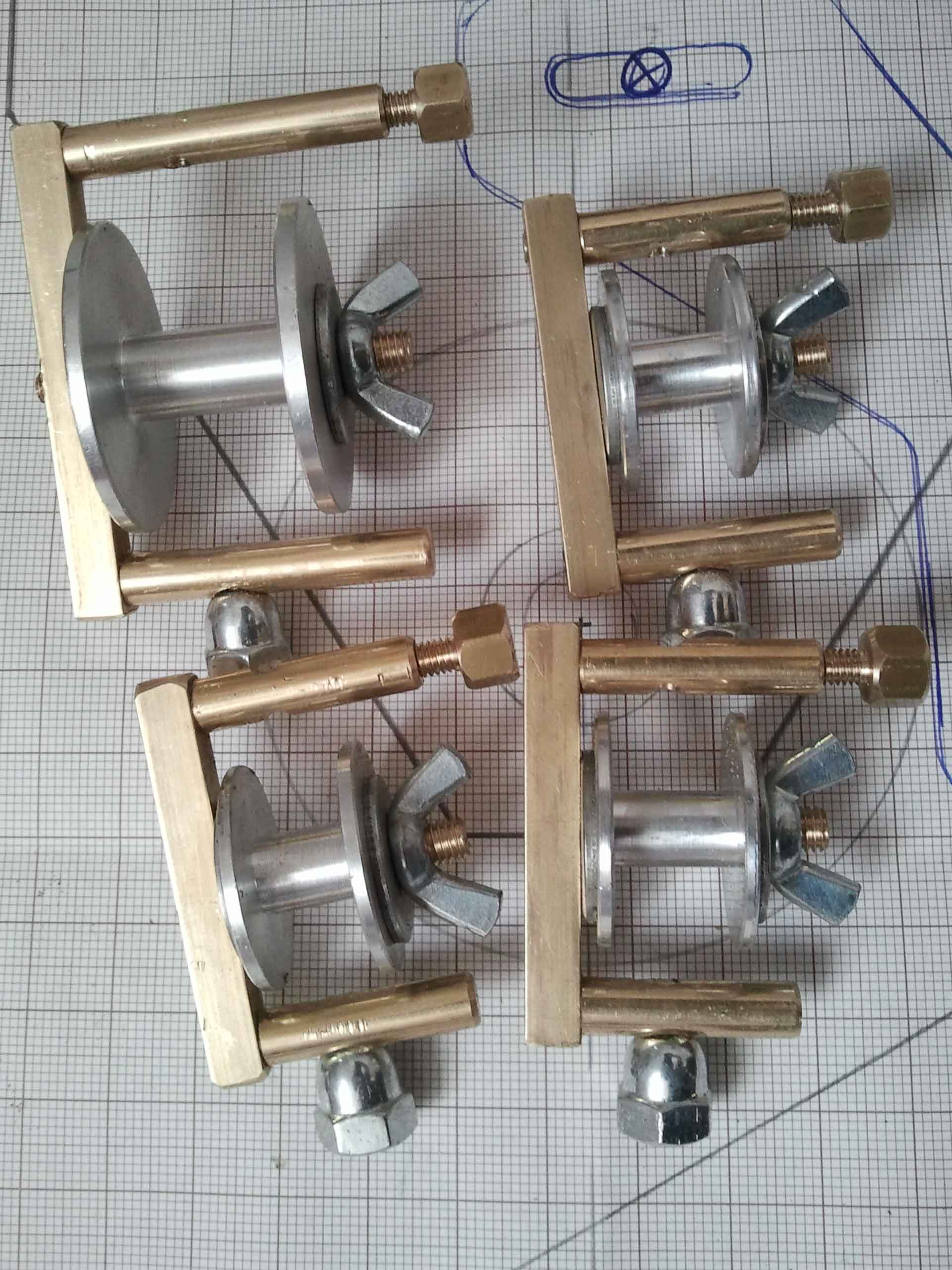

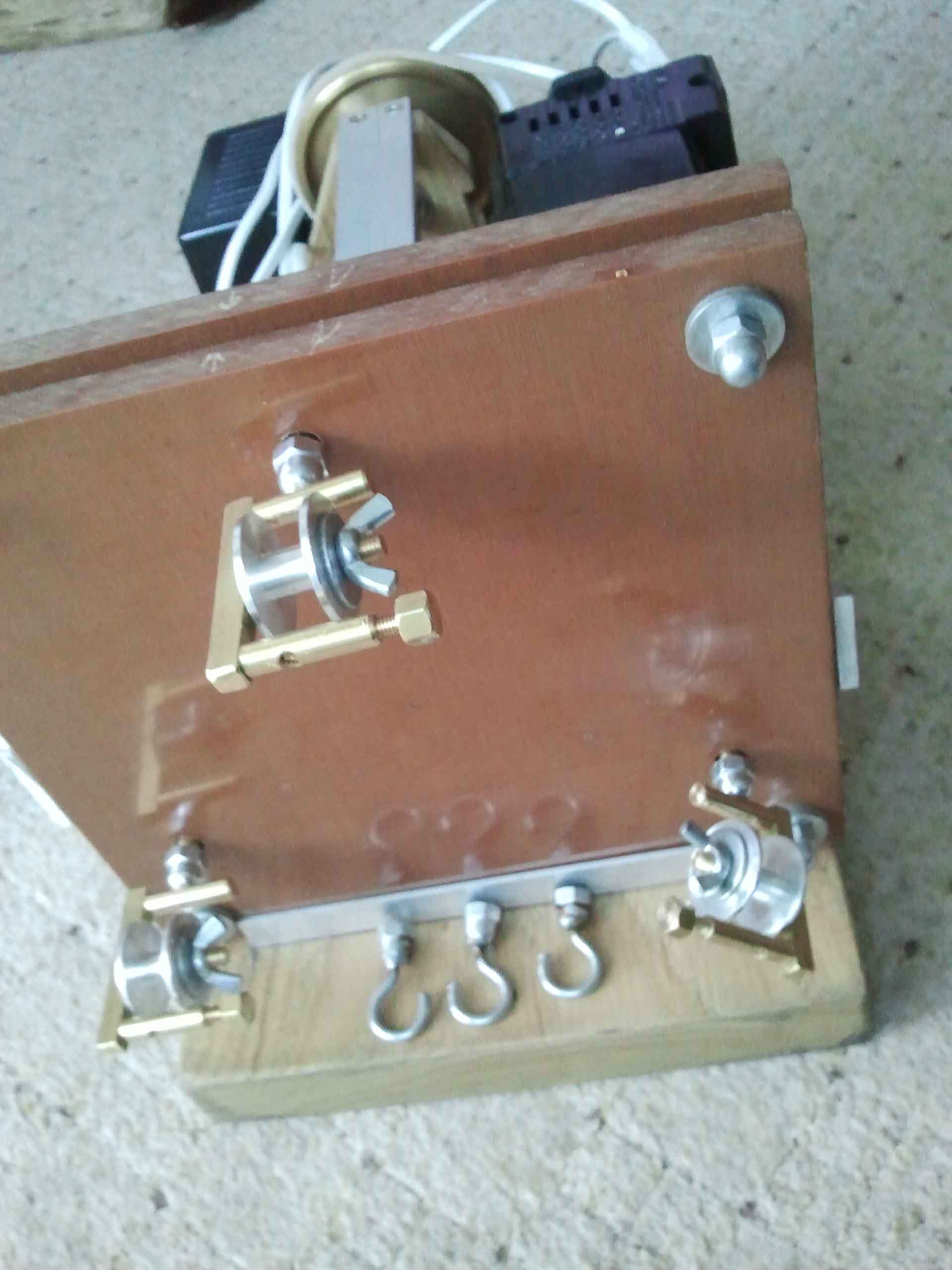

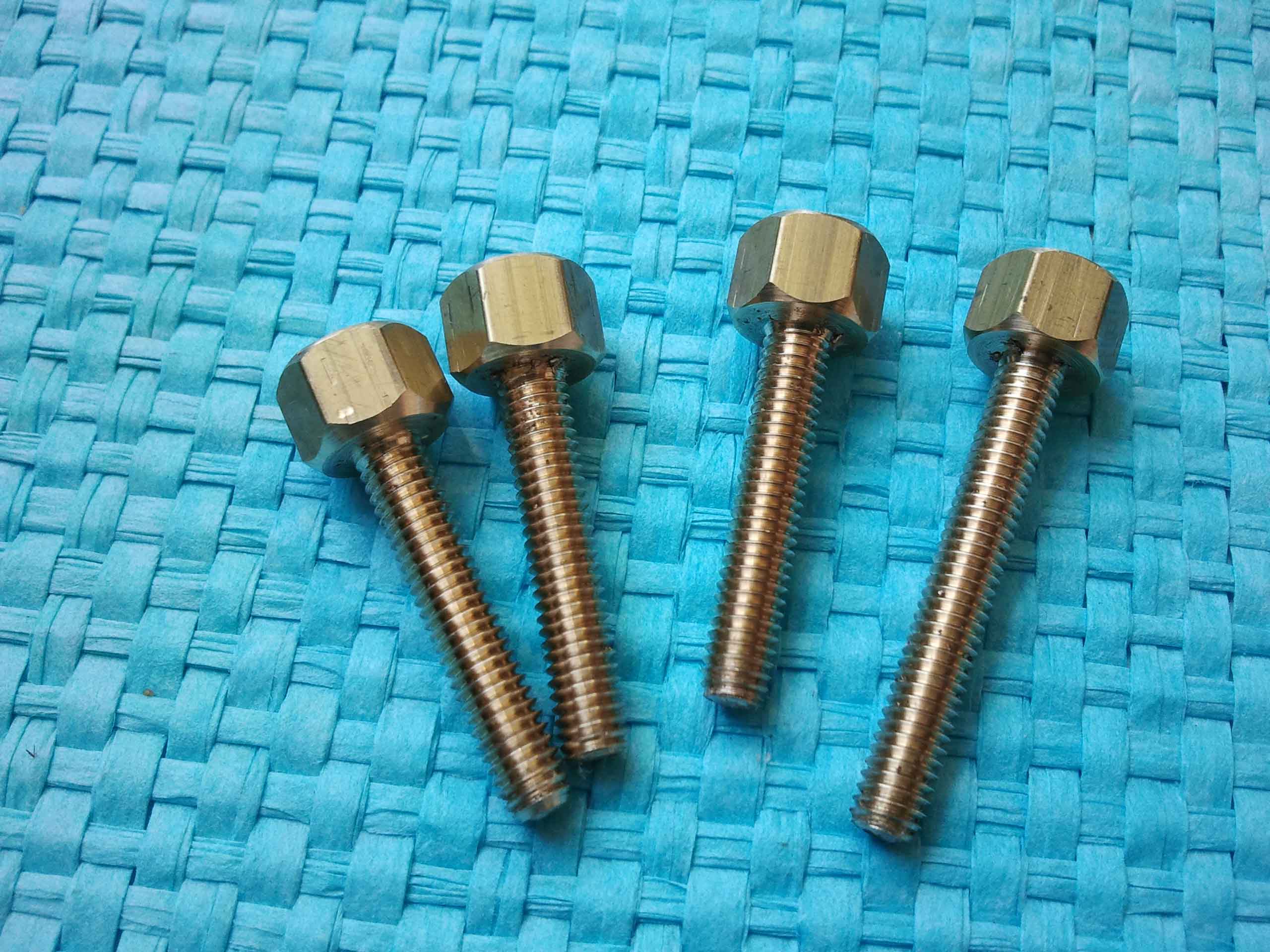

Prace zbliżają się powoli do końca.Wytoczyłem pozostałe szpulki i śruby blokujące nitki.Zmontowałem wszystkie głowiczki i zamontowałem je do ropwalk'a.
Przede mną kręcenie długich linek.Zobaczymy co z tego wyjdzie .
