mini piła

[lucky]

Witam
Wiem że temat był już z 1000 razy powielany ale postanowiłem się pochwalić czymś co sam wykonałem.
Co prawda prace są jeszcze nie skończone ale już widać jak to będzie wyglądać.

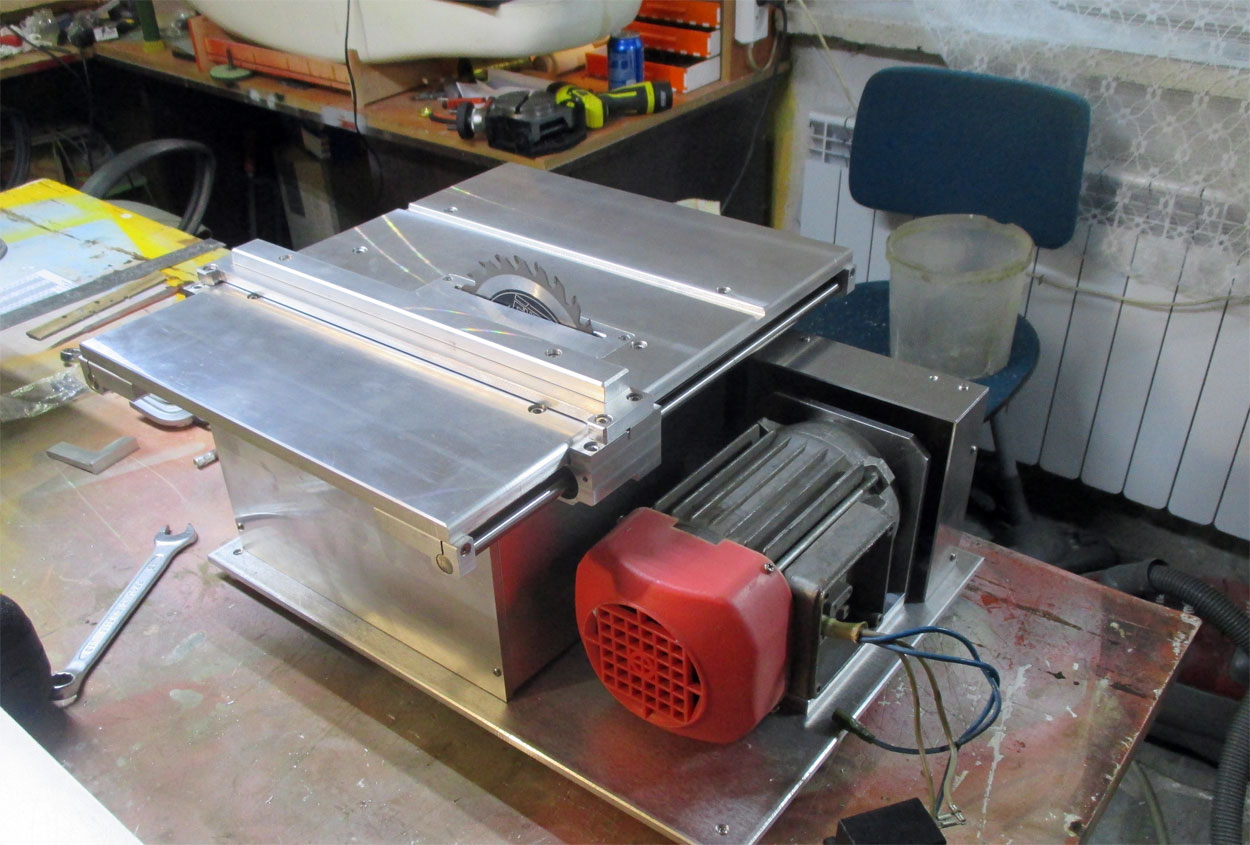

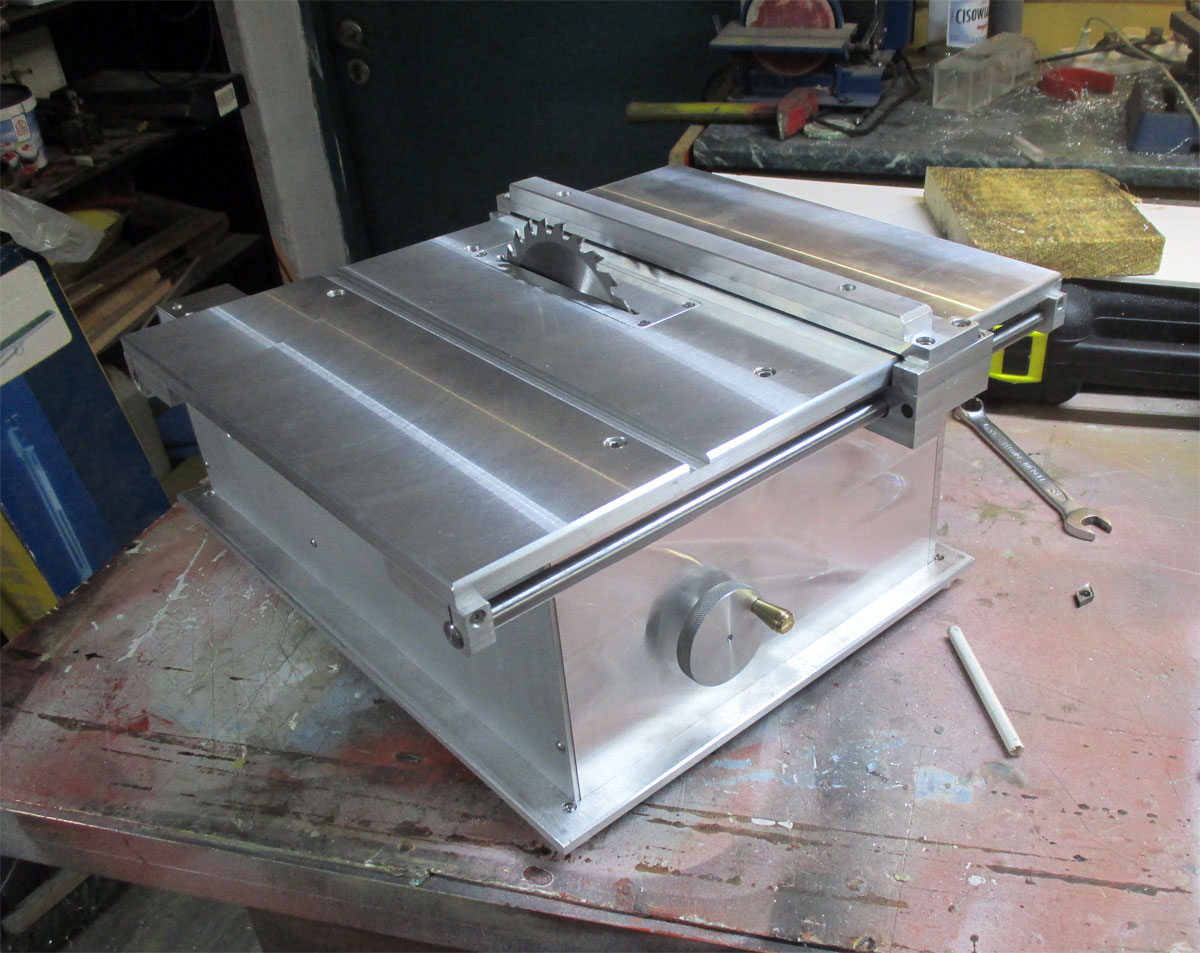

Piła jest wykonana całkowicie z aluminium, do montażu użyłem śrub nierdzewnych oraz elementów z mosiądzu. Pracy co niemiara bo budowana całkowicie na frezarce manualnej i tokarce. Starałem się aby wszystko pasowało jak najlepiej do siebie. Projekt wstępnie zrobiłem w Cadzie i następnie wszystkie elementy frezowane wiercone gwintowane. wielkość stołu 320 x 255. Maksymalna tarcza jaką można założyć to 125 mm. Pokrętło widoczne na panelu służy do regulacji wysokości tarczy. Silnik 230 v 0,6 KW 2850 ob/min z przekładnią 2:1 czyli na osi ok 5000 obrotów Pozostało kupić pasek zębaty oraz włącznik z bezpiecznikiem, oraz kilka kosmetycznych dodatków. Osprzęt do niej wykonam w najbliższym czasie jak trochę znajdę czasu.

Pozdrawiam
Lucky

[myszor]

0.6 KW to jest to a nie to gó...o proxonowskie 200W .
Jak długo trzeba czekać i po ile to cudo .
Gratuluje

[mirek]

Zgadzam sie z Andrzejem ( Myszorem) i to jest to na co modelarze czekają.
Jak tylko będę na chodzie to pojadę do wykonawcy i zrobię test

[acdd]

Tak... jak sobie człowiek sam nie zrobi to będzie miał tylko gó...

Osobiście takich narzędzi się boję... łatwo palucha uciąć... nie mniej przyznać trzeba że wygląda imponująco i zdecydowanie lepiej niż to co w sklepach

Pozostaje mieć nadzieję że ludzkość obudzi się i zacznie zaopatrywać się właśnie w takie coś...

[RomekS]

Pokrętło widoczne na panelu służy do regulacji wysokości tarczy.

Jak to rozwiązałeś ?
Czy wał z tarczą jest zamocowany w jakiś prowadnicach?

[lucky]

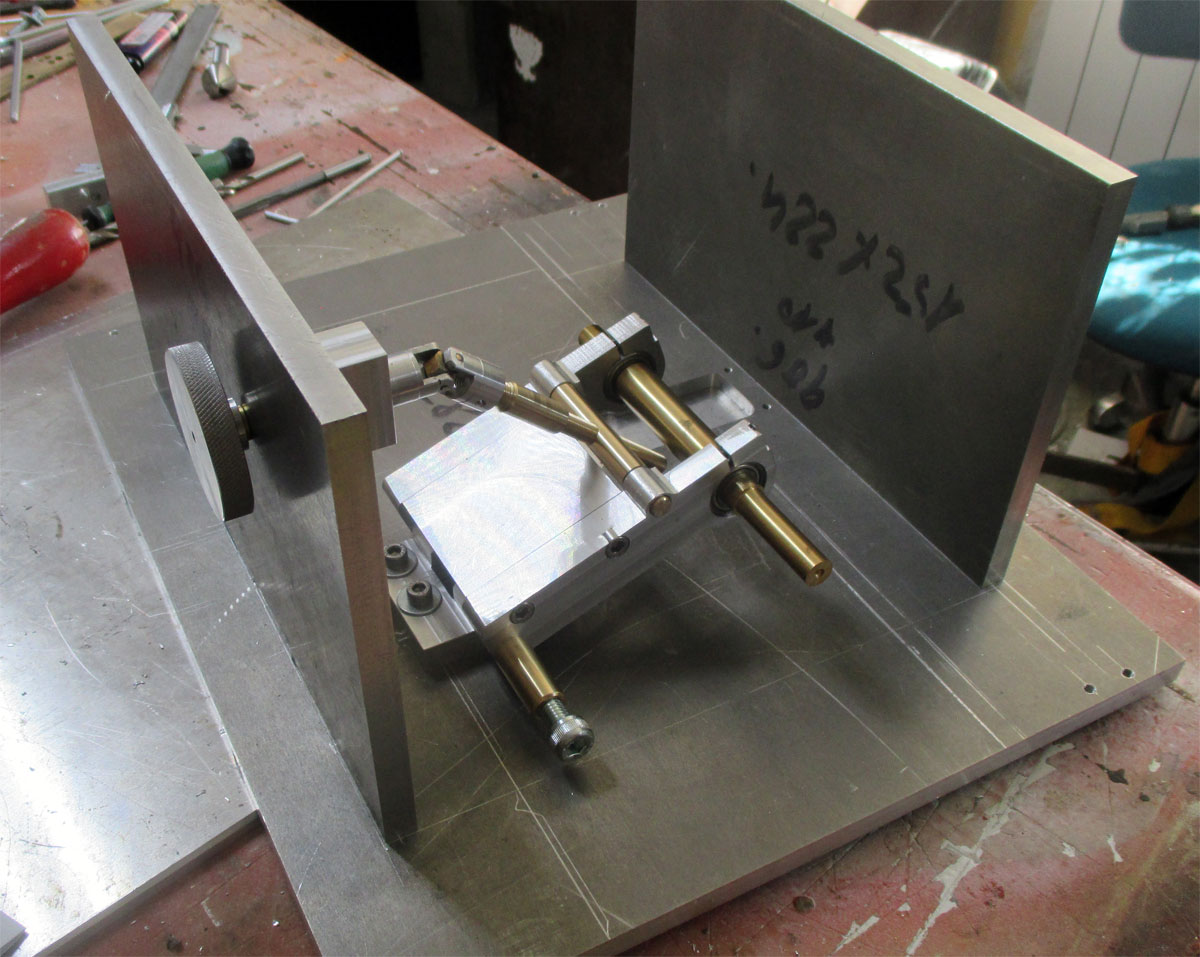

Mam nadzieję że te fotki będą czytelne i zrozumiałe. Nadmienię tylko że tutaj jest przekładnia na pasku zębatym i kołach zębatych a co za tym idzie zmiana położenia tarczy wymusza zmianę długości paska dlatego silnik jest zamocowany na zawiasie.

Pozdrawiam

Lucky

[Piotras]

Piła wygląda świetnie gdyby nie proxxon którego już mam pewnie bym rozważył jej zakup, a póki co czekam na kolejny projekt Luckyego i zbieram kase na SKO.
