Kolejna szlifierka bębnowa.

[Siberian]

Witam.
Pragnę przedstawić alternatywne wykonanie ścierarki, bądź szlifierki bębnowej.
Za napęd posłuży taka wiertarka stołowa. Moc 500W wystarczająca:

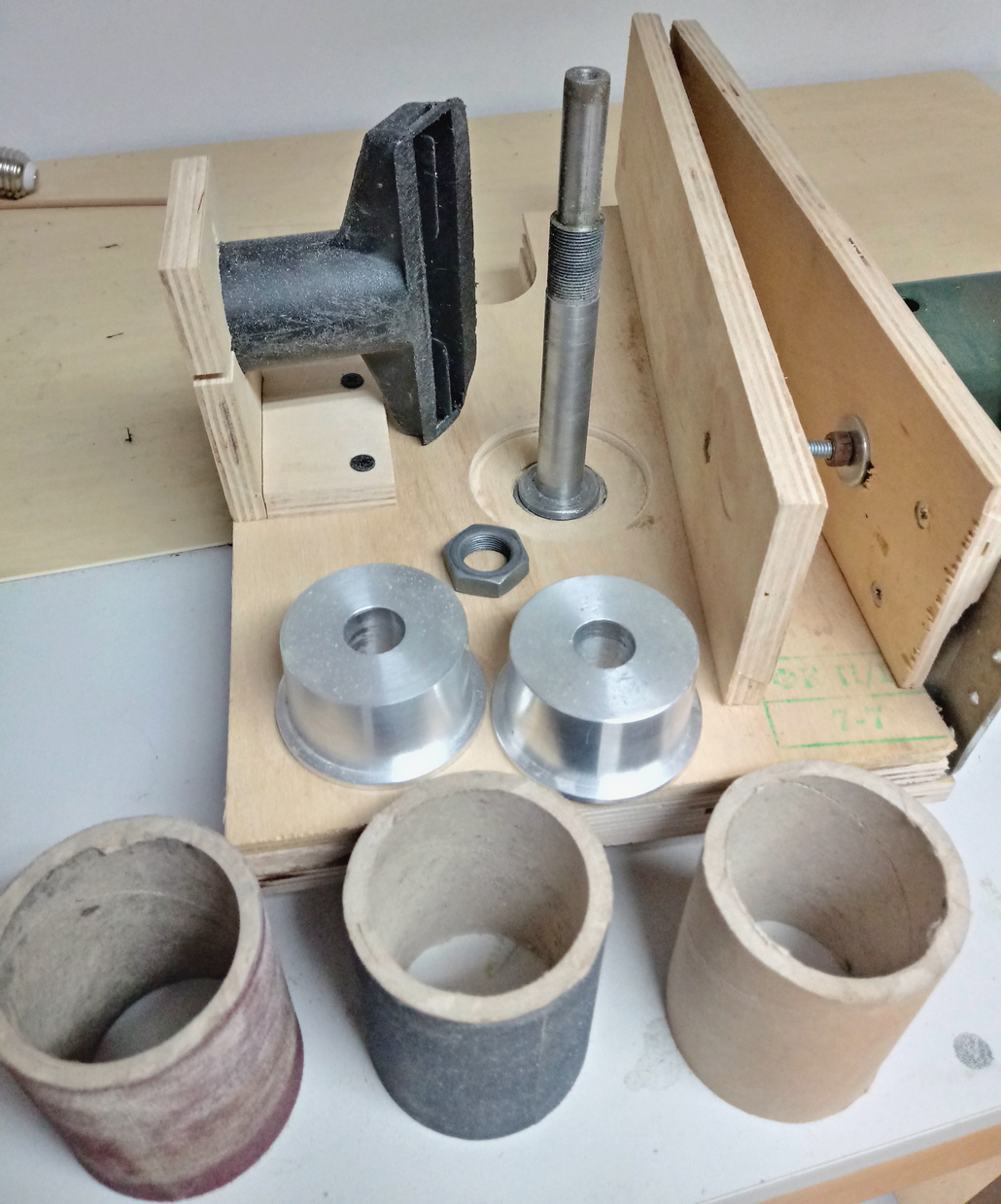

Części składowe przystawki. Oś od dołu podparta jest dość solidnym łożyskiem kulkowym. Nakrętka i oś z gwintem o drobnym skoku, który zapobiega samoczynnemu rozkręcaniu. Stożkowe nakładki z aluminium, Natomiast sam bęben, to nic innego, jak kawałki kartonowych rur. To bardzo tani sposób, więc można przygotować sporą ilość bębnów zapasowych, z papierem o różnej gradacji. Papier jest naklejony, po zużyciu bęben można wyrzucić i założyć nowy.

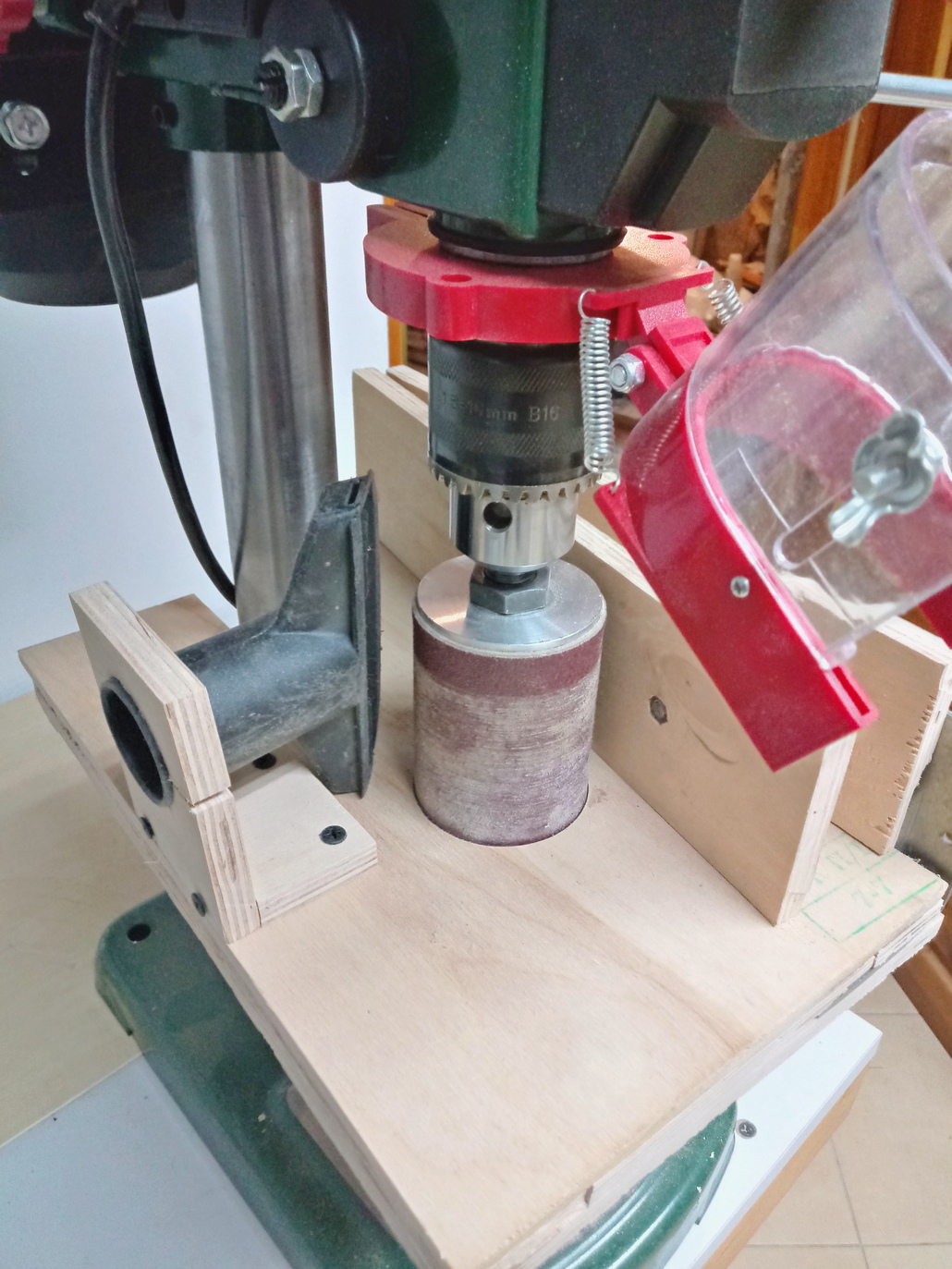

Wyjście do odkurzacza też jest, a "mechanizm" regulacyjny najprostszy z możliwych, ale skuteczny. Z tyłu zawias, a z przodu śruba M6 z dwiema nakrętkami:

Działa bardzo cicho i skutecznie.

A na koniec jeszcze stół z odzyskanych płyt meblowych i ramy okiennej. Wymiary blatu 90x130.

[ralfee3]

Wygląda pięknie i osiowość pewnie idealna.
Pozdrawiam,
Rafał

[oksal]

Wojtek, gratuluję pomysłu na bębny pod papier ścierny. Ścierarka jest bardzo przydatna. Ja swoją zrobiłem według patentu Kazika (Kagry) też się sprawdza.
