Santa Maria 1:48. Krok po kroku.

[RomekS]

Etap 42. Okna.

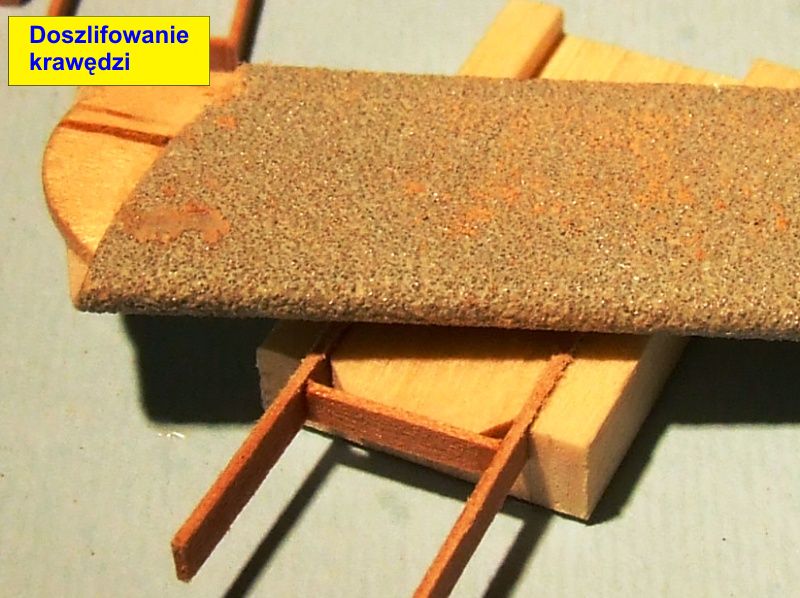

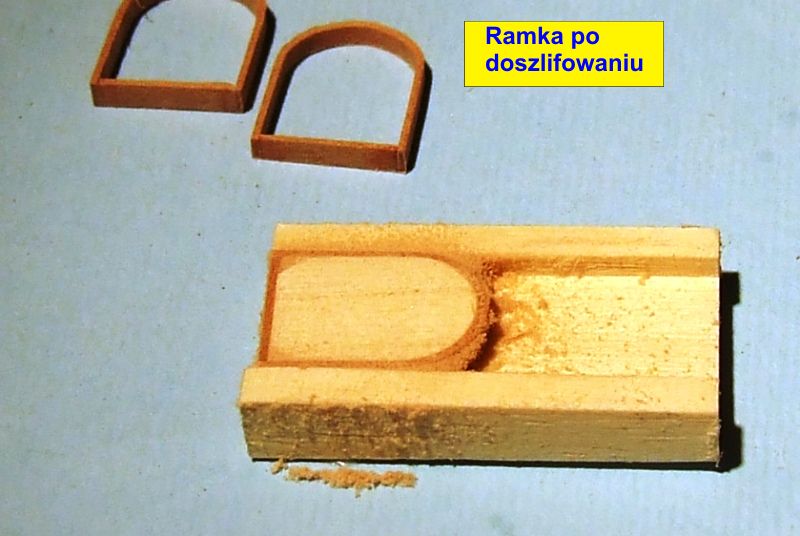

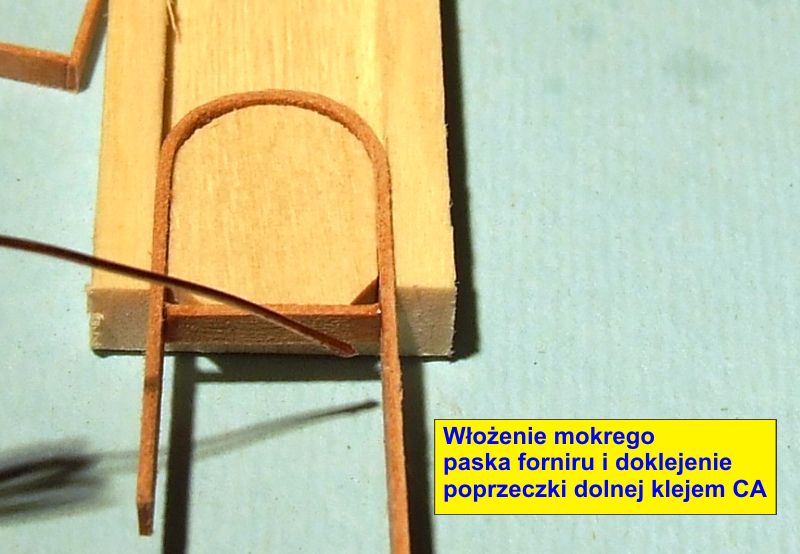

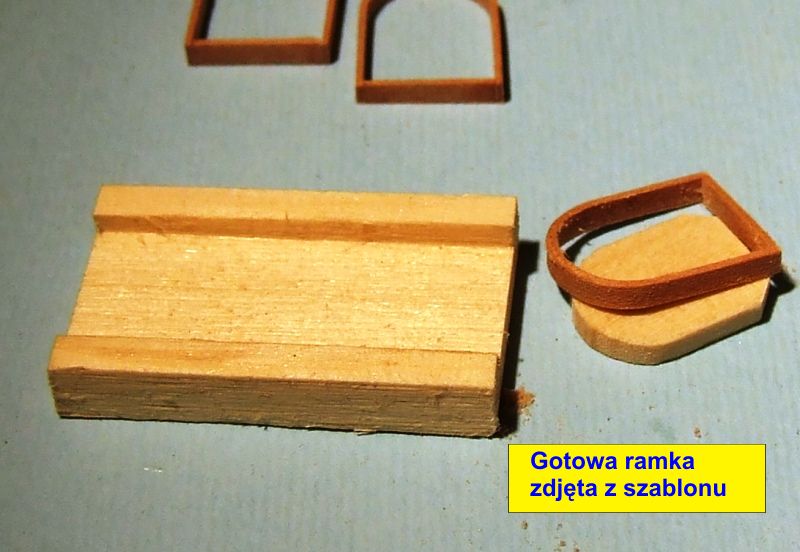

Drobne elementy powtarzalne, w tym przypadku 4 ramki okienne burtowe i
2 okna przednie są identycznych rozmiarów i najlepiej robić je
za pomocą szablonu. W palcach się tego nie sklei a
szablon umożliwia poprawne wykonanie kilku takich samych
ramek okiennych. Umożliwia zachowanie i kształtu i jednakowej szerokości.
Nie wiem tylko czemu zrobiłem okna rufowe większe ?
Będę musiał zrobić jeszcze jeden szablon .
Ważna sprawa, rogi szablonu ruchomego muszą być ścięte bo inaczej
klej CA sklei to z ramką, zresztą na fotkach chyba to widać.

[kagra]

Jak zawsze doskonała lekcja modelarstwa nie tylko dla młodych adeptów szkutnictwa,ale i dla nas starych repów.Romek pozdrawiam w oczekiwaniu na dalsze lekcje.

[RomekS]

Okna c.d.

Śliczne dzięki Kaziu, pozdrawiam równie serdecznie.
Robię dużo uproszczeń aby zbytnio nie komplikować,
myślę, że zostanie to mi wybaczone. Chodzi mi o jak najprostsze
zbudowanie modelu od A do Z.
Nacięcia można zabarwić, zrobić w odpowiedniej skali etc.
Pozostawiam to budującym.

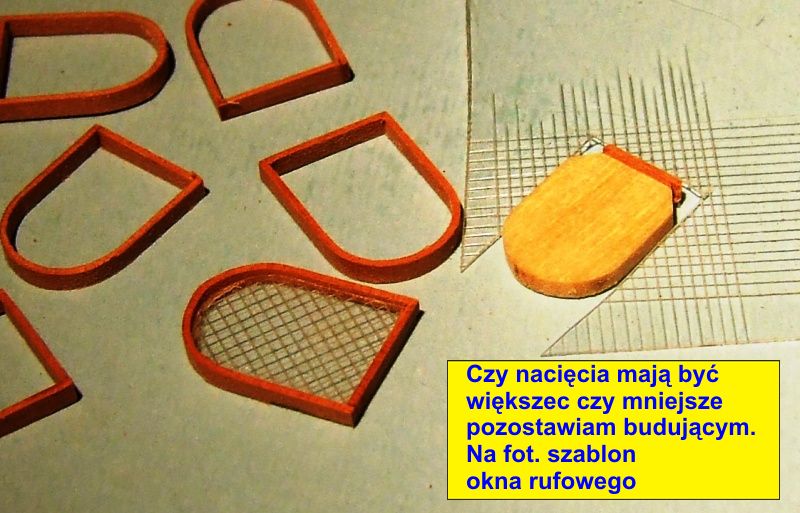

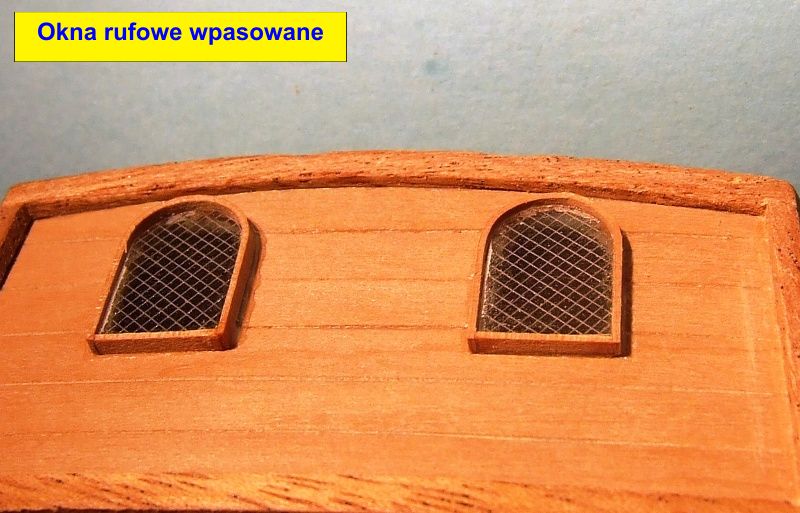

Wykorzystując drewniany szablon odrysowałem
od niego ponacinaną folię od skoroszytów i wstawiłem

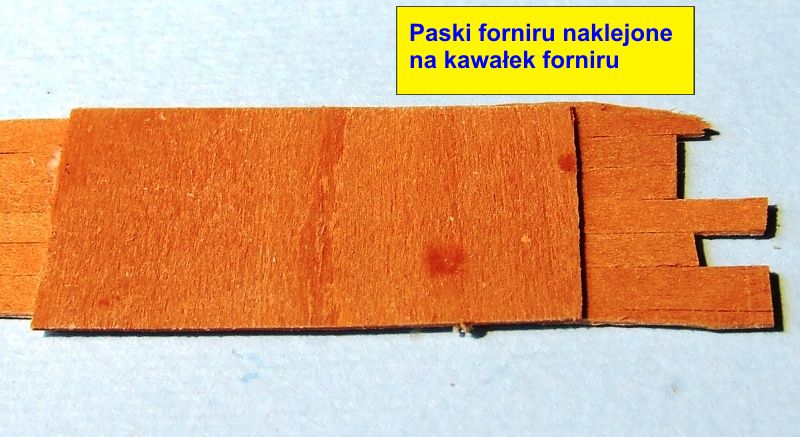

do ramek rufowych. Ramki rufowe były robione tym samym szablonem
powiększonym o 1,2 mm za pomocą 2 pasków
forniru. Ledwo, ledwo ale jakoś się dopasowały te okna rufowe.
Pozostałe okna są robione według drewnianego szablonu
z usuniętymi dwoma paskami forniru.
Reszta na fotkach.

[RomekS]

Dwa okienka...

[RomekS]

Etap 43. Drzwi.

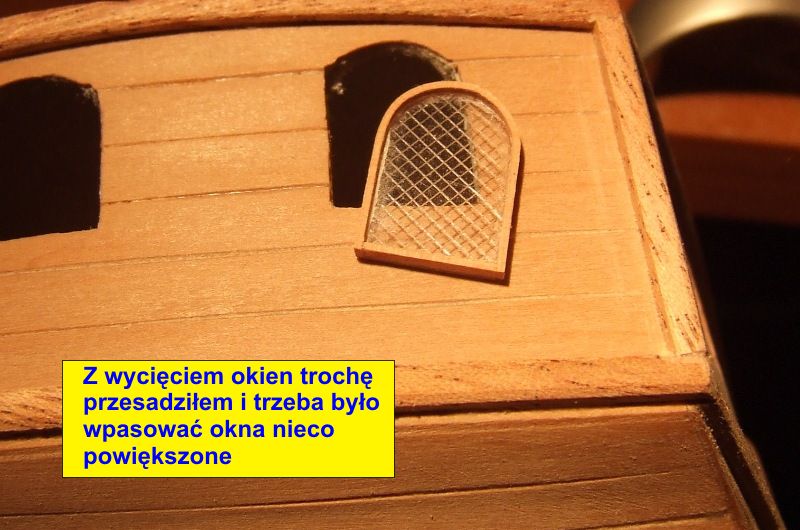

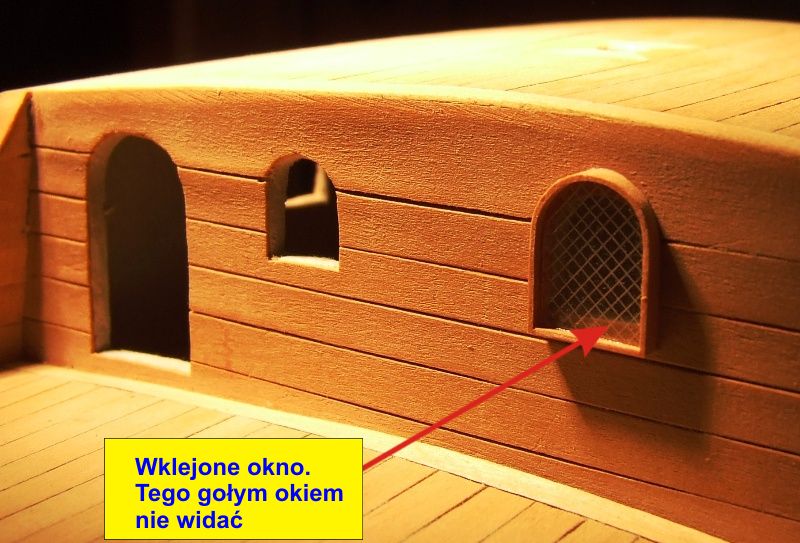

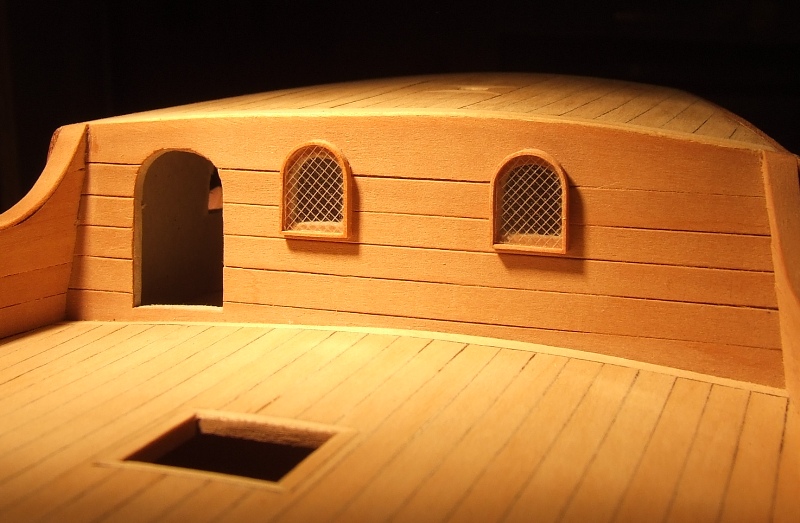

Okna oszklone i wklejone na swoje miejsca

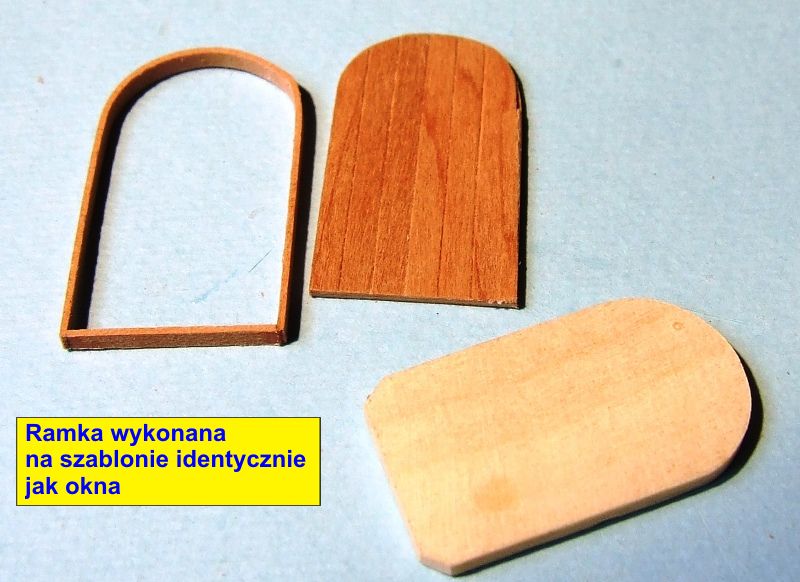

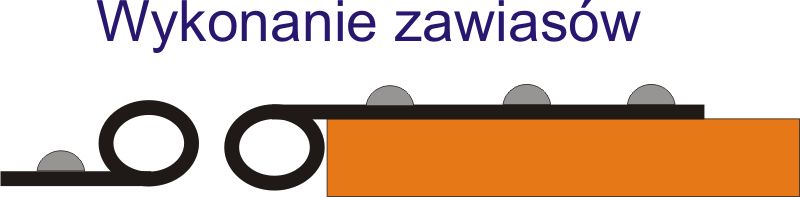

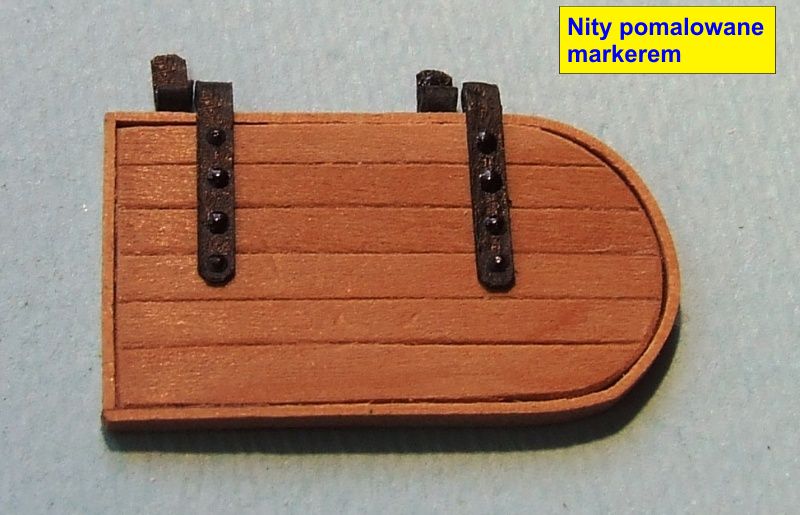

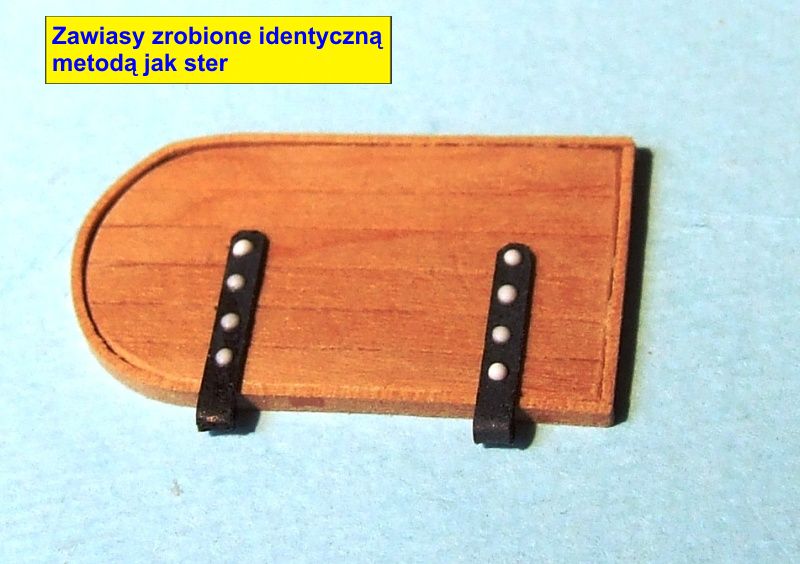

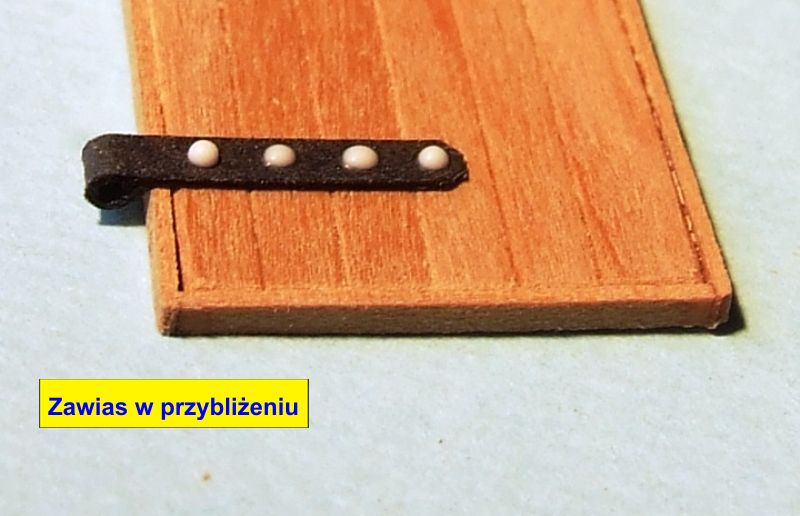

Czas na drzwi. Szczegóły na fotkach.

[RomekS]

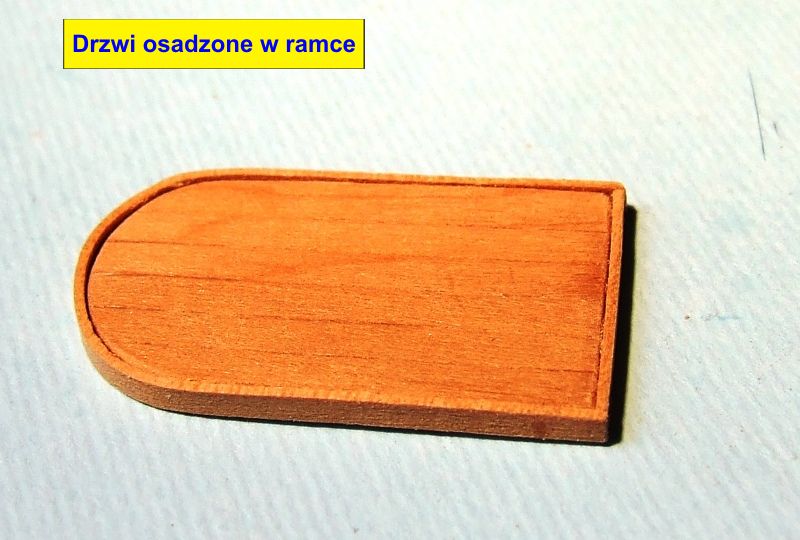

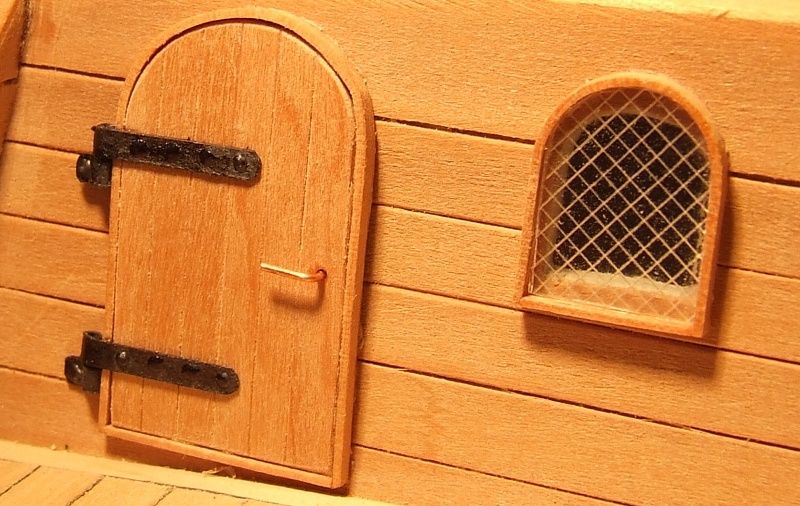

Drzwi po wklejeniu.

[RomekS]

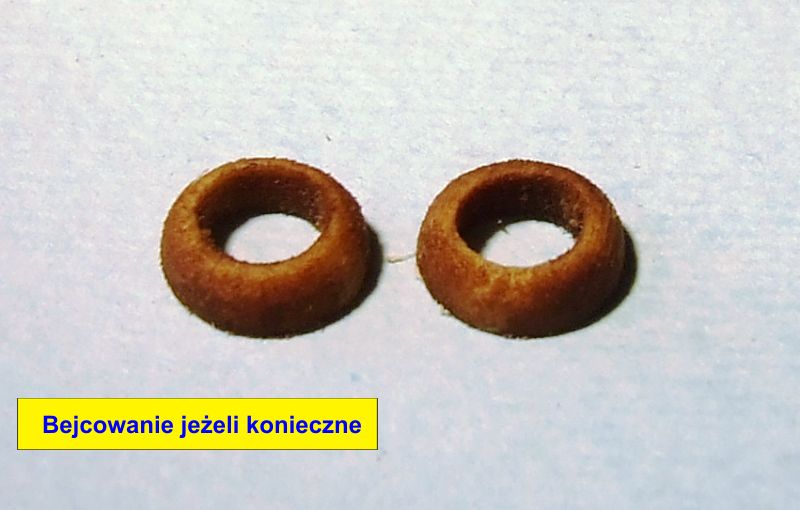

Etap 44. Wykonanie drewnianych pierścieni.

Pierścienie będą potrzebne na wykończenie otworów pod :
liny kotwiczne burtowe i pokładowe szt. 4,
otwory armatnich szt.2
podstawy masztów szt 3.
liny blokujące ster szt 2.

Trochę tych kółeczek jest.

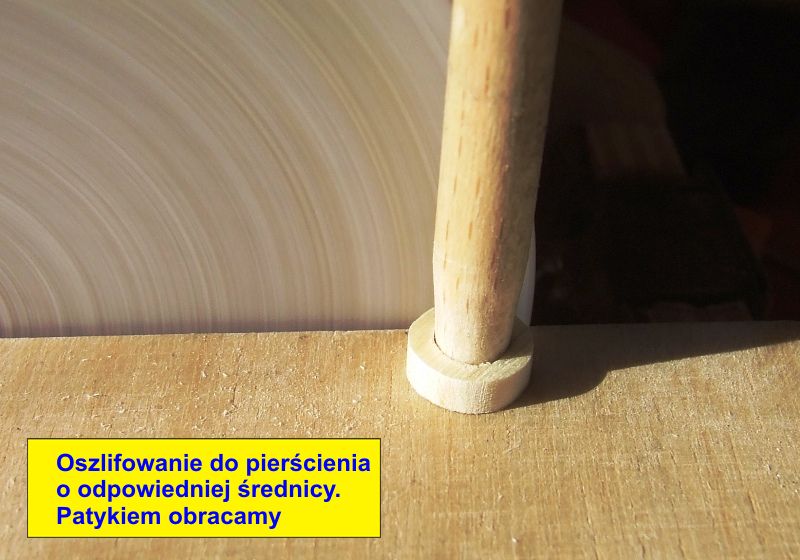

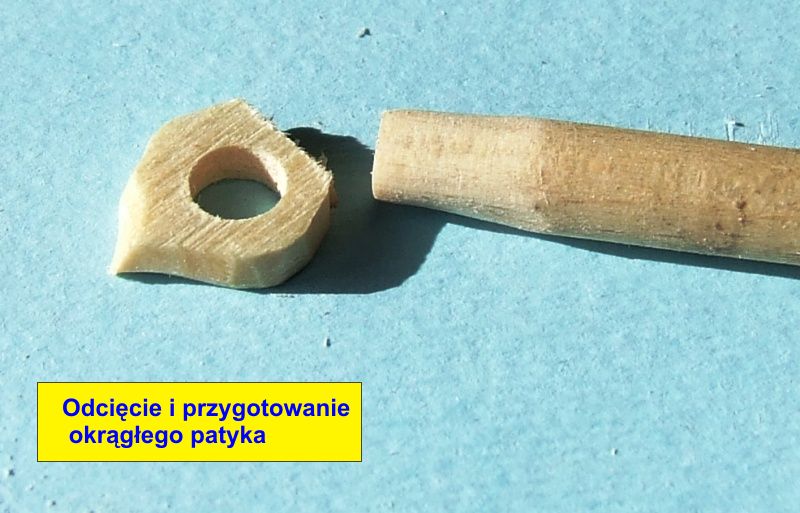

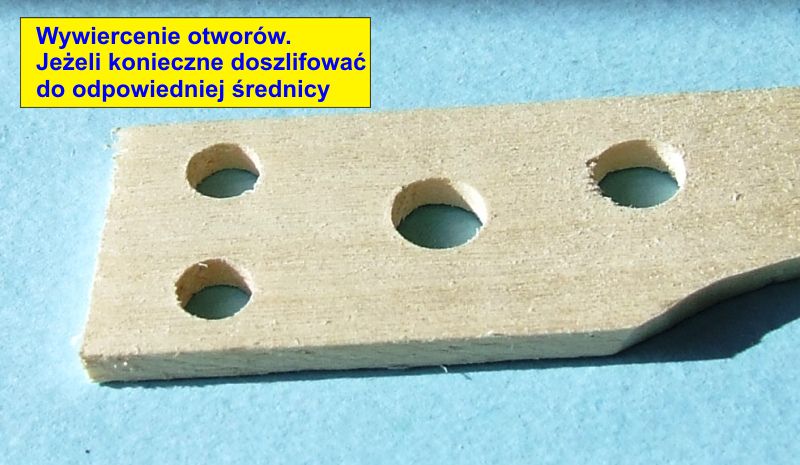

Przedstawiam jak w miarę prosto i szybko to wykonać.

[RomekS]

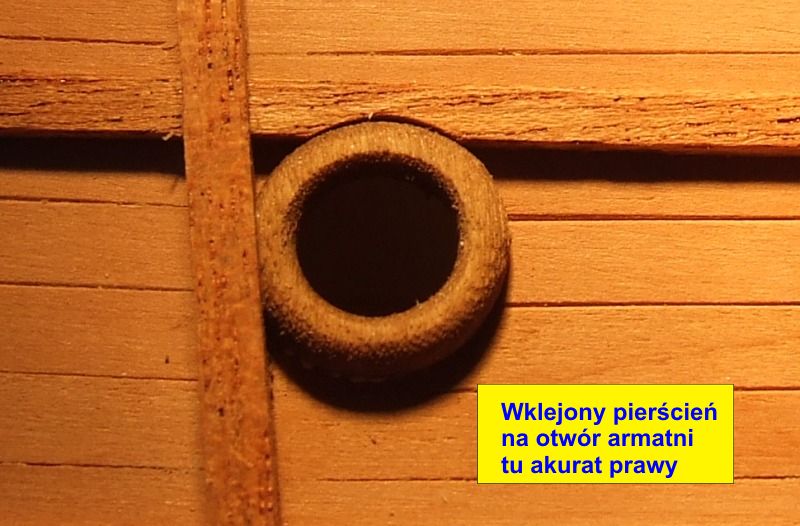

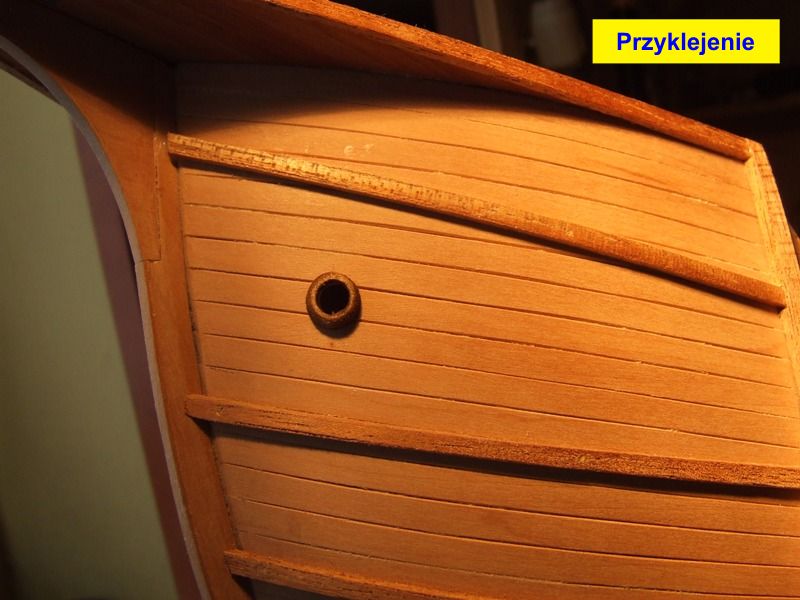

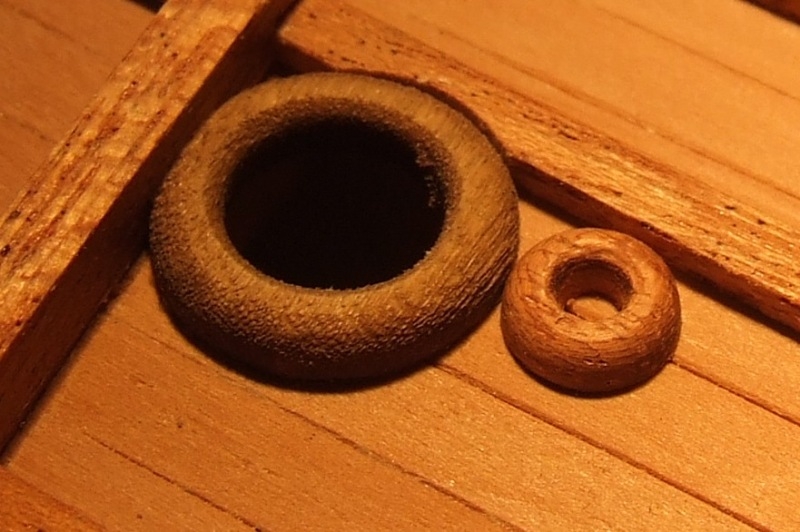

Dalsze "pierścieniowanie".

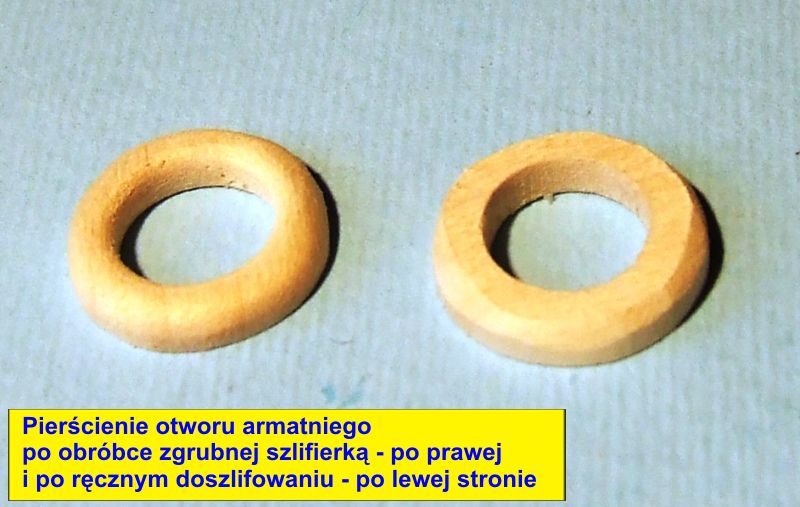

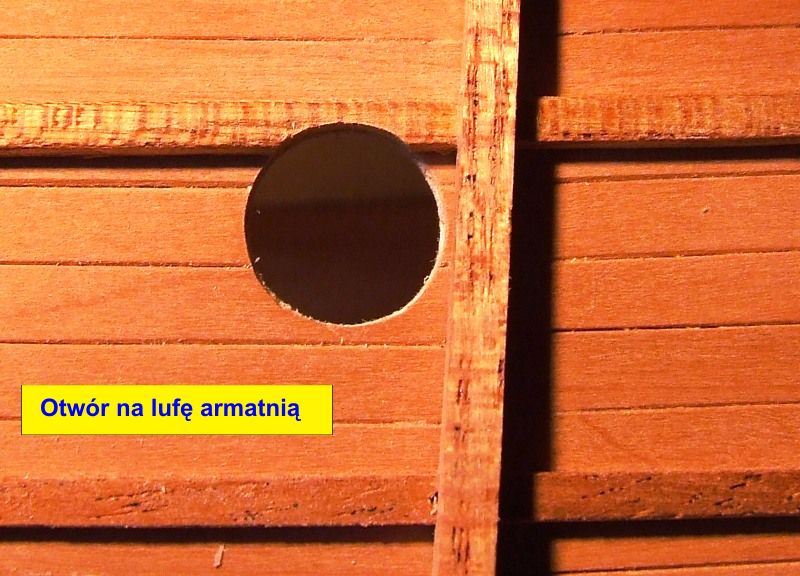

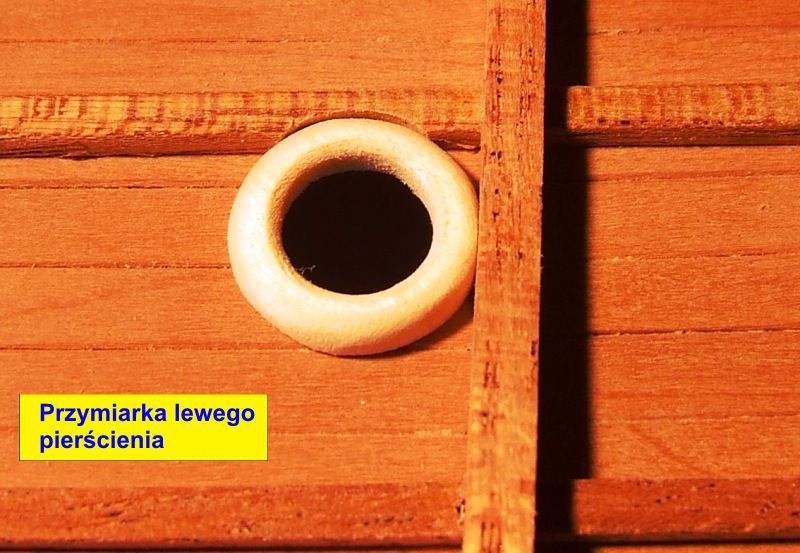

Tym razem otwory na lufy armat.
Metoda jak poprzednio, tylko pierścienie 2 razy większe.

[mati]

Romeczku mam nadzieję, że nie będziesz miał mi za złe, że wchodzę Ci z butami w relację... ale chciałem zaprezentować inną metodę wykonania "pierścieni"

Ja robię to tak i ta metoda pozwala mi na... myślę bardzo dobre wykończenie takiego detalu...

Wybieram sobie kawałek listewki o szerokości i grubości takiej jaka mi potrzebna, następnie docinam sobie z niej odp. długość celu uzyskania kwadratu

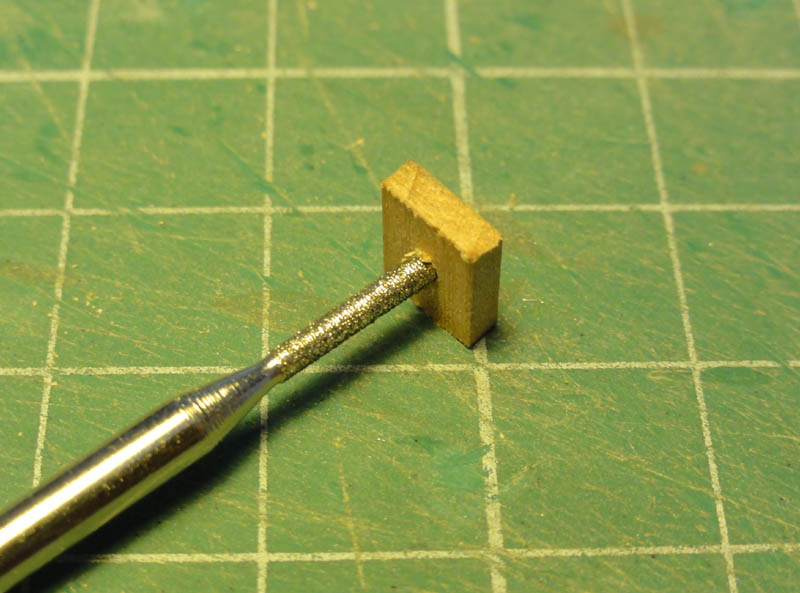

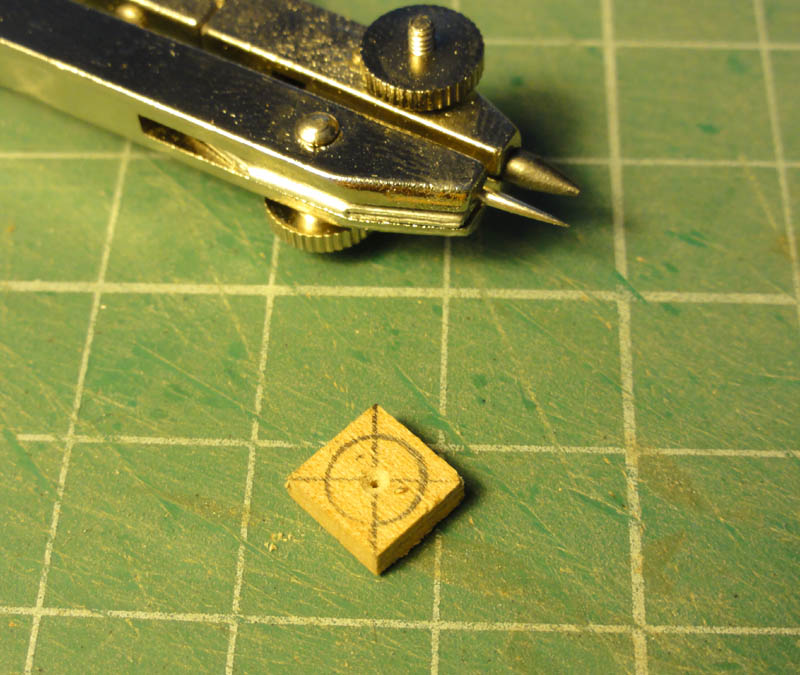

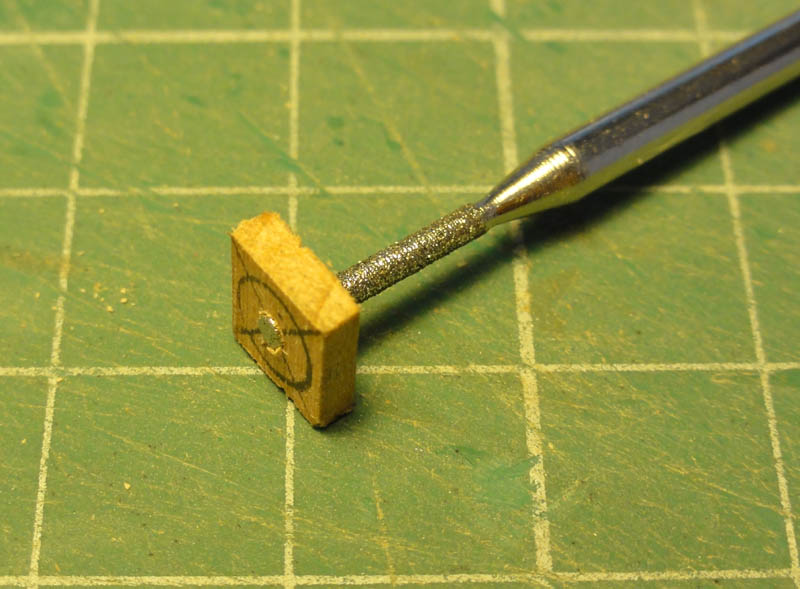

... wyznaczam środek tegoż drewnianego kwadratu i cyrklem, który każdy za pewne w domu ma... rysuję żądaną zewnętrzną średnicę. Od wewnątrz nawiercam wiertłem otwór i osadzam w nim frez diamentowy (do kupienia na allegro za parę złoty zestaw 30 frezów diamentowych do pazurów )

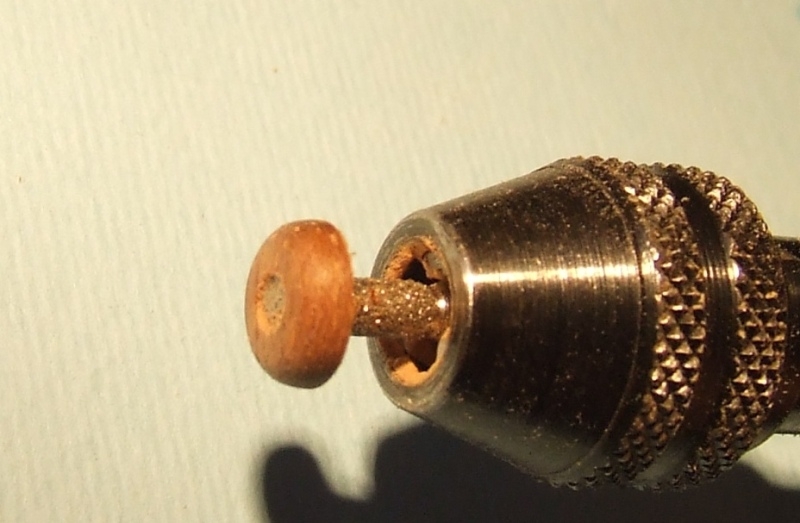

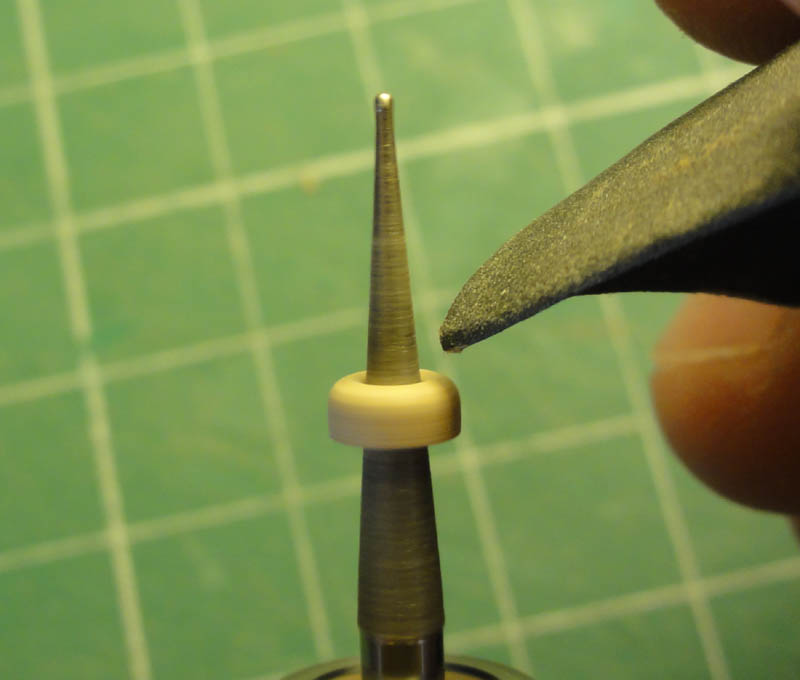

Część robocza frezu zaklinuje się w nawierconym otworze i spokojnie można "toczyć" pierścienie...

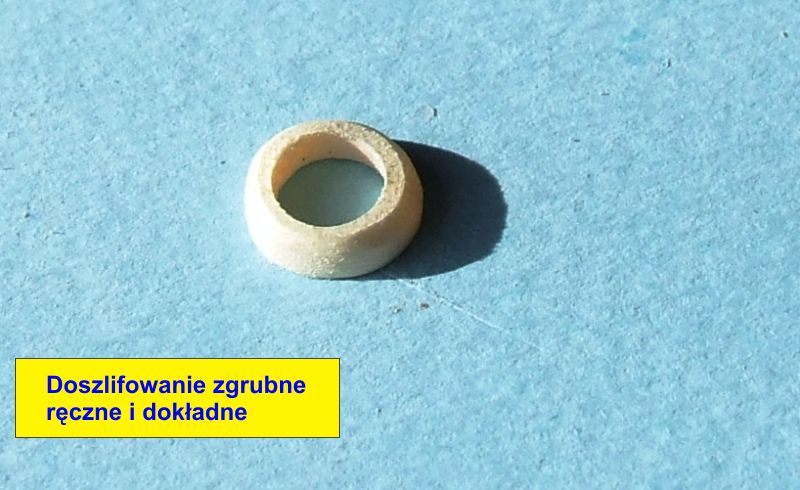

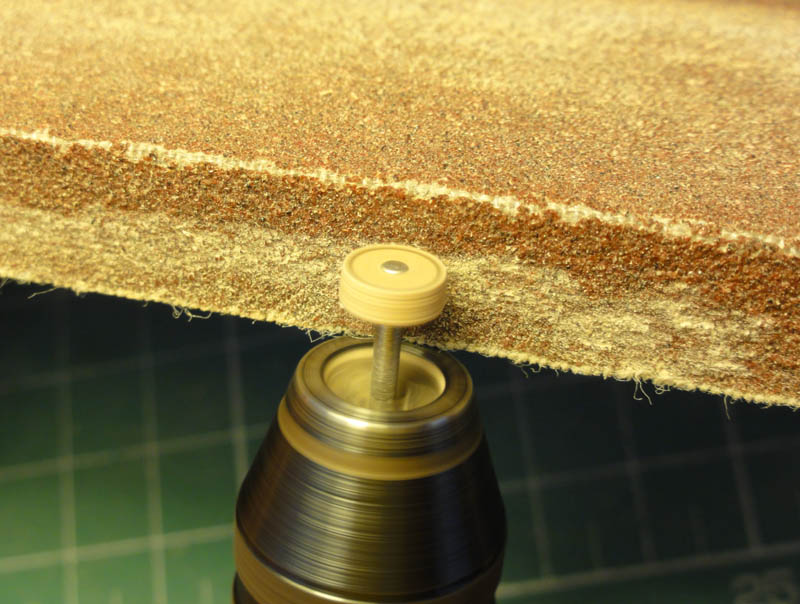

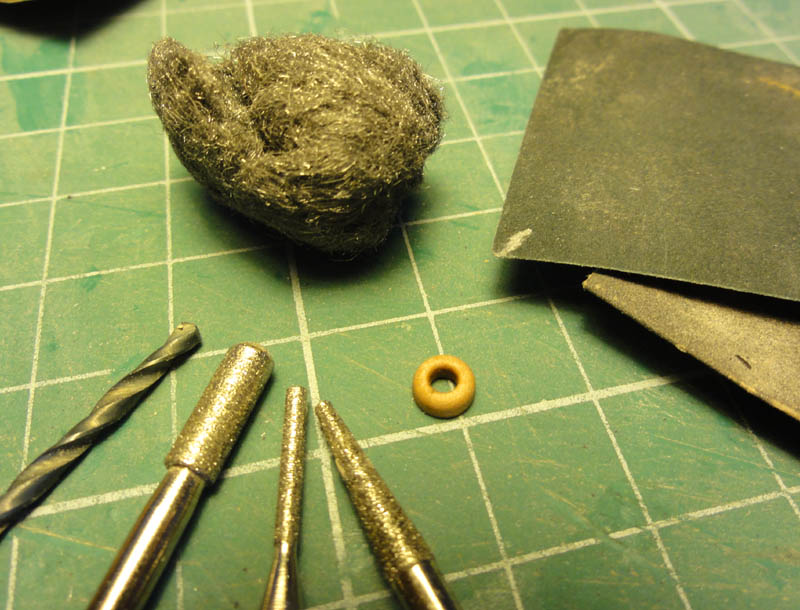

Do zgrubnego "toczenia" używam deseczki z papierem ściernym o dość dużej gradacji jakieś 150.

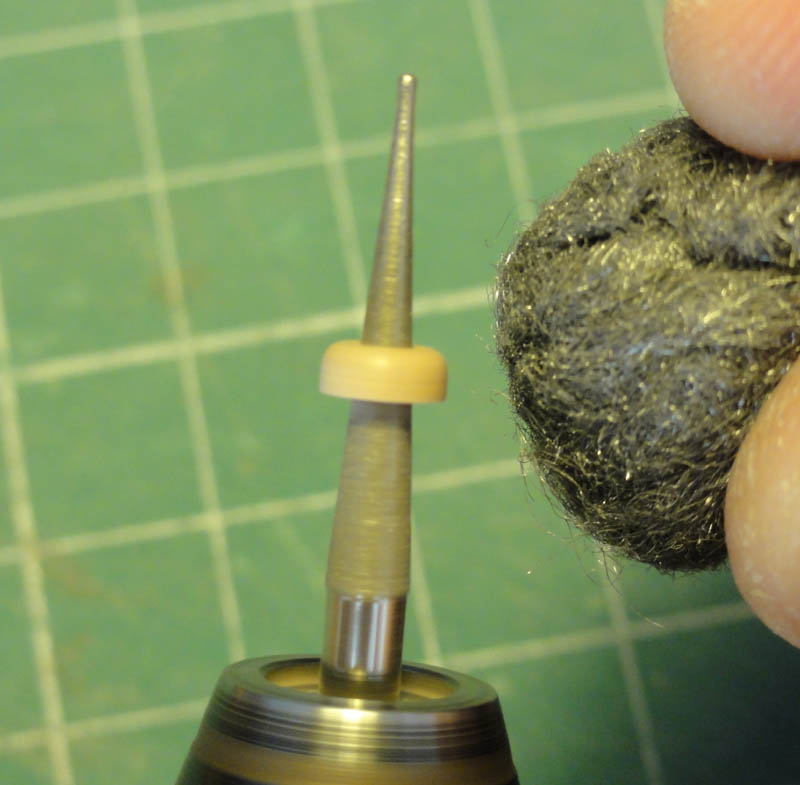

Dalsze, już końcowe wykończenie przeprowadzam papierem ściernym 400 i wełną stalową o gradacji 0000

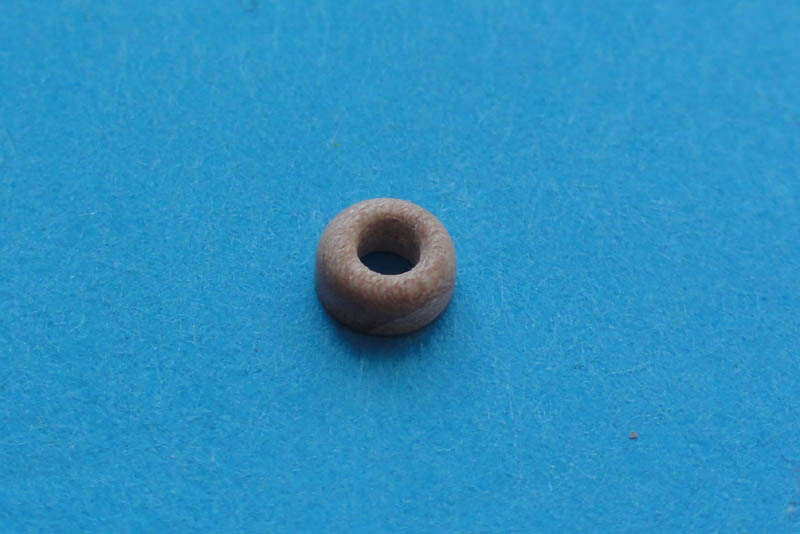

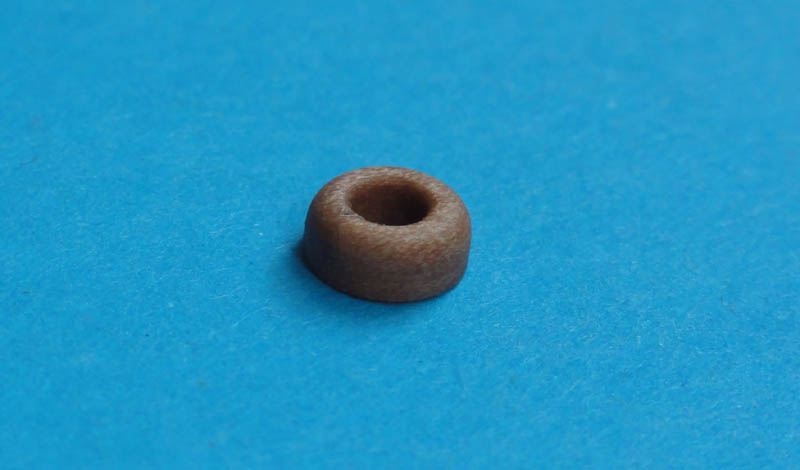

I gotowy pierścień...

Pozdrawiam

[RomekS]

Bardzo fajna metoda do małych elementów.
Robi się faktycznie przyjemnie, szybko i co ważne dokładnie.
Dzięki Mati, bardzo praktyczna i cenna porada,
właśnie się miałem zabrać za pierścienie kotwiczne pokładowe,
które akurat są małe.
