Victory przekrój - budowa

[RomekS]

Parę fotek z dnia dzisiejszego.

[RomekS]

Zapomniałbym wywiercić otwory na kule.
Trzeba było zdjąć górę stoczni i nawiercić parę otworów.

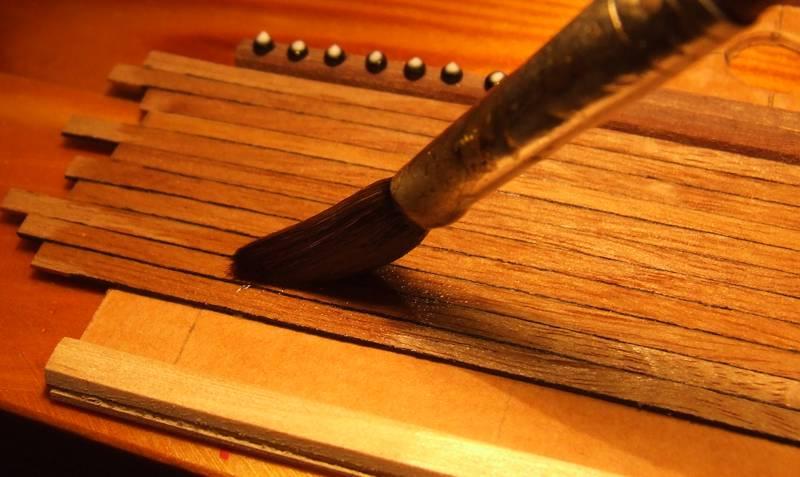

Technologia przyklejania listewek fornirowych. Po przyklejeniu zmoczyć wodą z wierzchu.
Po przyklejeniu pasków pokładu należy je poobcinać i wyciąć metodą "dzięcioł" otwór na maszt.

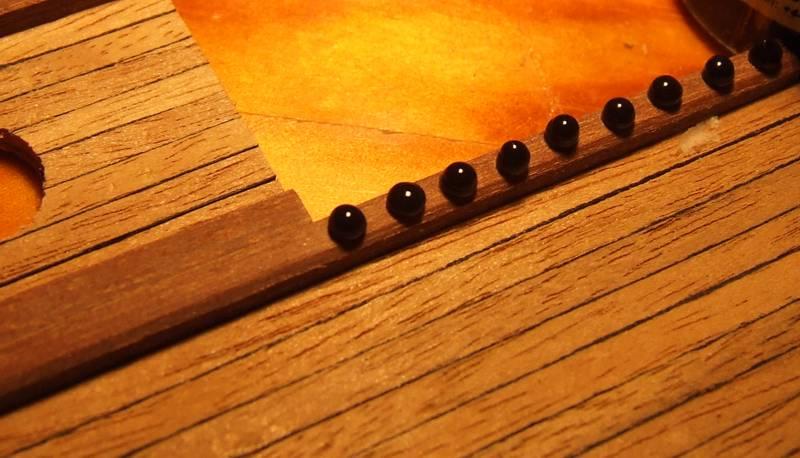

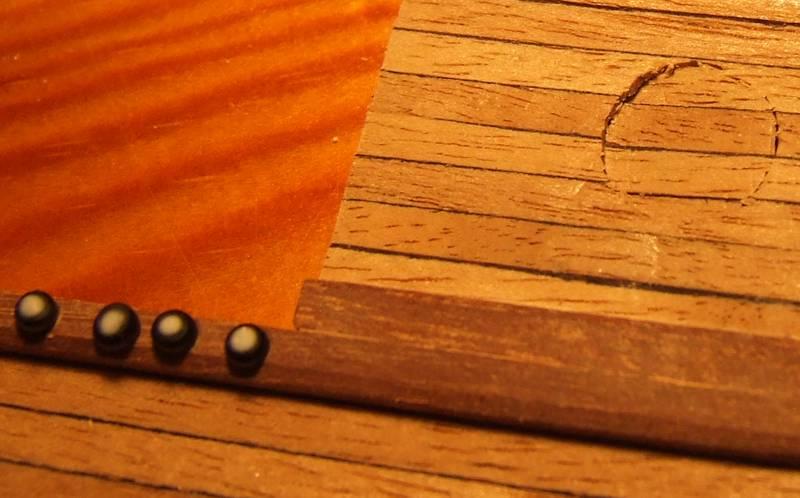

Kule zrobiłem z malutkich 1,5 mm koralików wypełnionych kroplą kleju.





Kule zostały pomalowane na czarno przez naniesienie kropli farby.

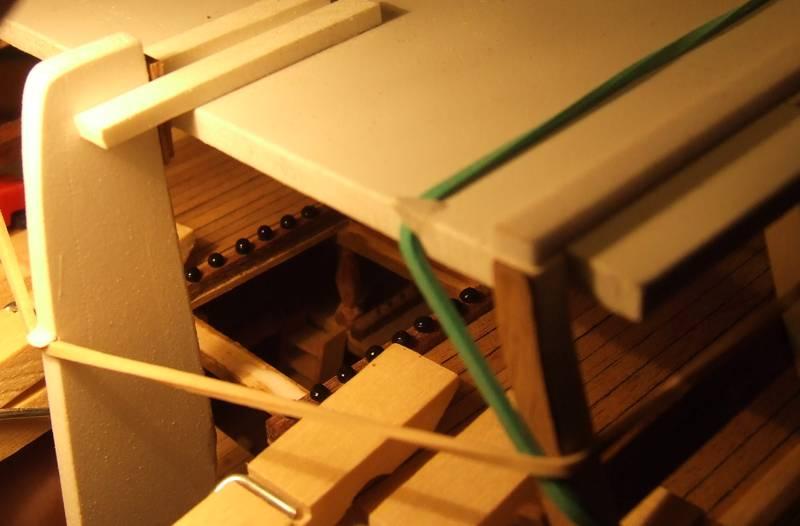

Pokład najlepiej przykleić do przekroju jak jest jeszcze mokry.
Jest wygięty tak jak pokładniki. Jutro wygiąłby się odwrotnie i trzeba by było go znowu moczyć.
Czas zacząć myśleć fornirowych gretingach...
.

[Budrys]

RomekS napisał:

. . . Pokład najlepiej przykleić do przekroju jak jest jeszcze mokry.
Jest wygięty tak jak pokładniki. Jutro wygiąłby się odwrotnie i trzeba by było go znowu moczyć. . .

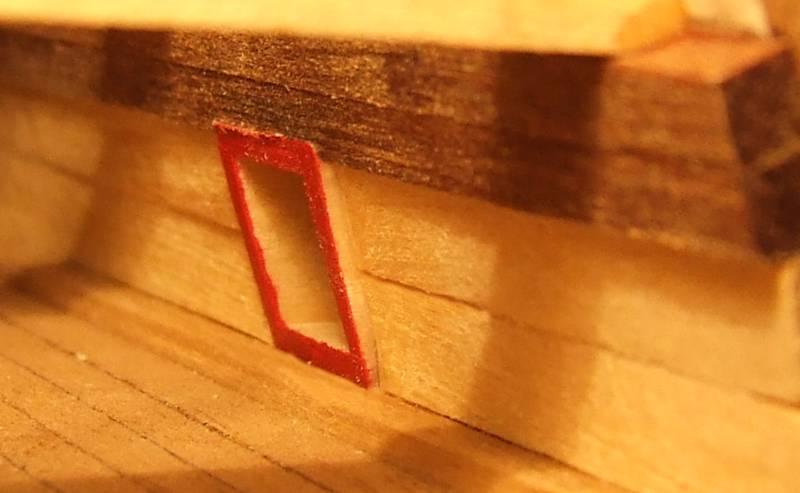

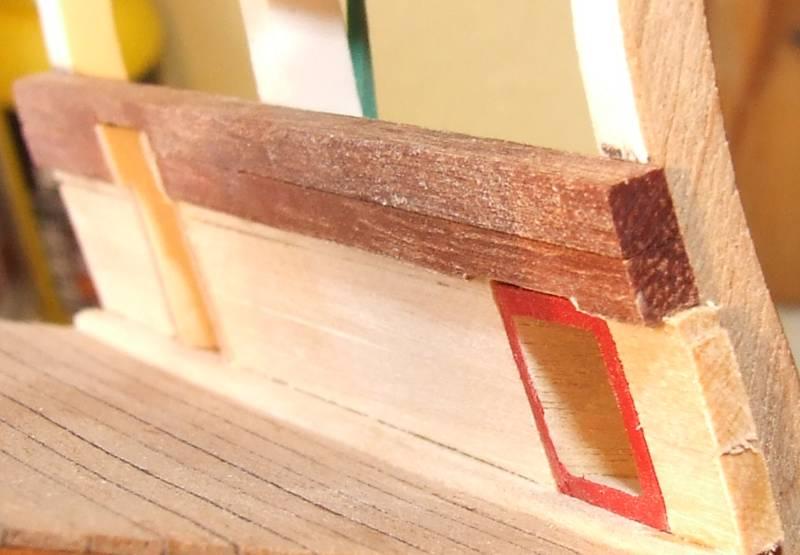

Z ogromną ciekawością przyglądam się postępom w budowie przekroju i przybywaniu, w tempie iście ekspresowym, kolejnych elementów. Czytając komentarz na temat poszycia pokładu nie znalazłem nic na temat obramowanych, czworokątnych (kwadratowych) otworów umieszczonych na styk przy jego poszyciu. Jeśli to furty dział to nie za nisko? Na rysunku przekroju nie zauważyłem tego szczegółu.

[RomekS]

Budrys napisał:

Z ogromną ciekawością przyglądam się postępom w budowie przekroju i przybywaniu, w tempie iście ekspresowym, kolejnych elementów. Czytając komentarz na temat poszycia pokładu nie znalazłem nic na temat obramowanych, czworokątnych (kwadratowych) otworów umieszczonych na styk przy jego poszyciu. Jeśli to furty dział to nie za nisko? Na rysunku przekroju nie zauważyłem tego szczegółu.

Było Wojtek wcześniej na rysunku.

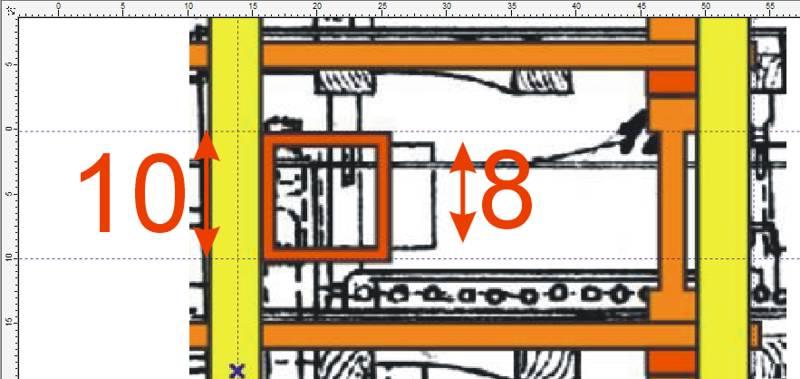

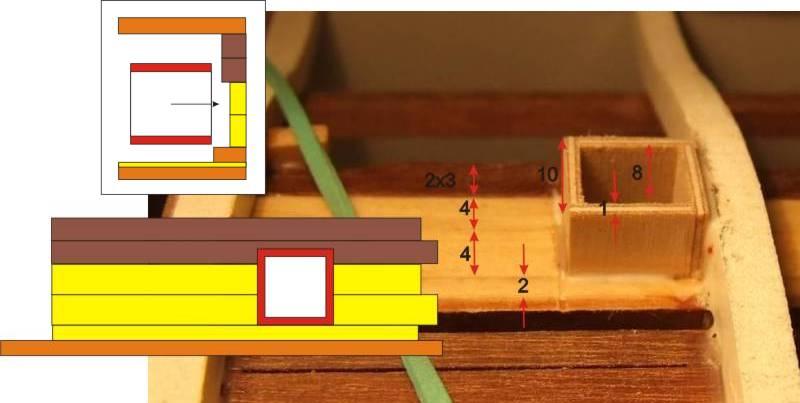

Zrobiłem drugi z pomiarem abyś jeszcze raz przeanalizował.
Zapewniam Cię, że mają akurat takie wymiary.
Plan to plan. Chociaż model nie jest redukcyjny.
Dolna część "furty dział" jak to nazwałeś jest 3 mm (
2 mm listwa + 1mm obramowanie)
nad pokładem, czyli ok 30 cm w rzeczywistości.
Wyżej się nie da bo i miejsca mało i listwy by nie pasowały.
Uprzedzając pytanie.
Listwy poszycia wewnętrznego powinny mieć 2 mm
a mają 4 co nie jest zgodne z planem. Ale nie chciało mi się ich przecinać na pół
a potem sklejać znowu na wręgach. Zrobię to w modelu 1:50 chociaż wtedy
przecinanie będzie zbędne.
Ale dzięki za czujność Wojtek.

[RomekS]

Wymiary.

[RomekS]

Skasowane przez autora.

[RomekS]

Skasowane przez autora

[RomekS]

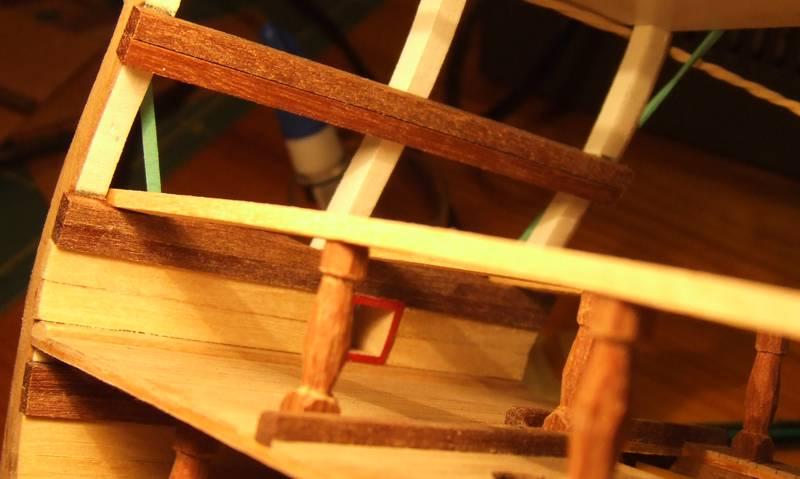

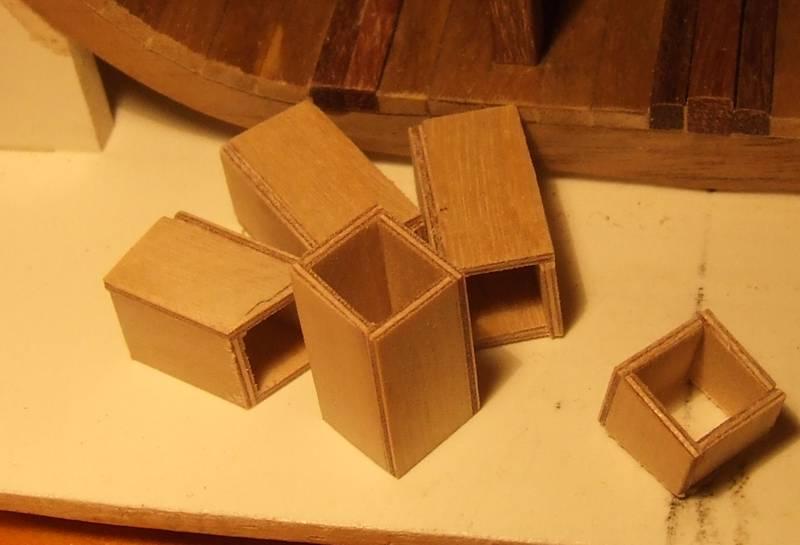

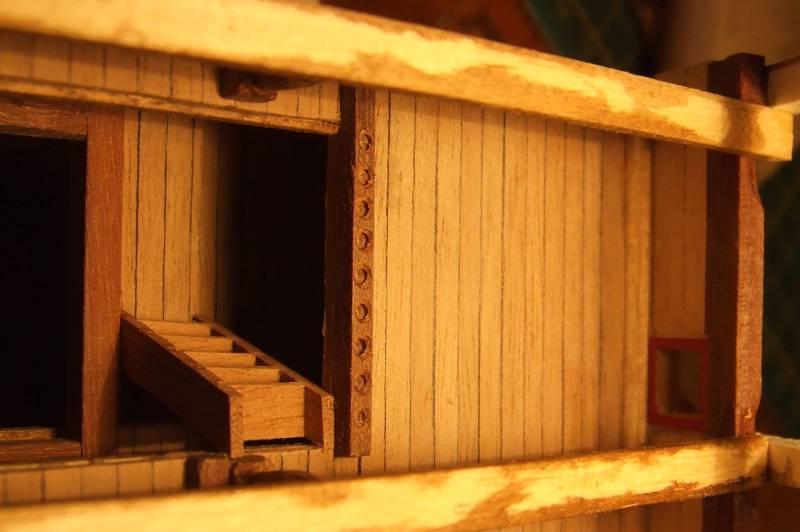

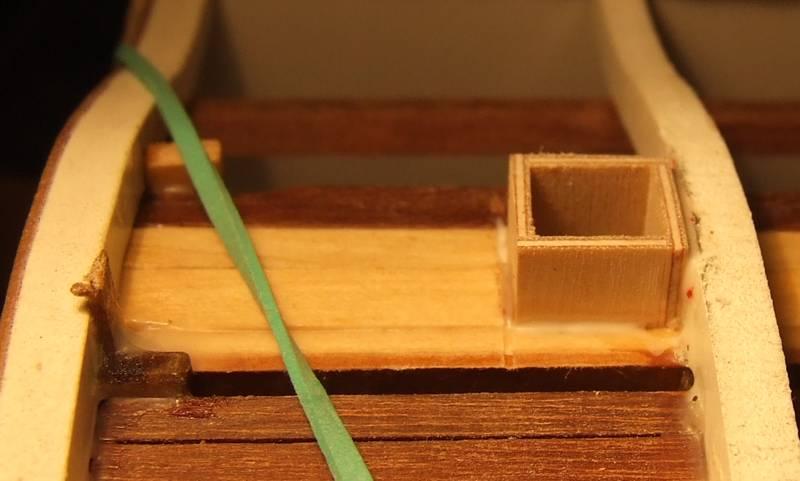

Dalsze fotki.

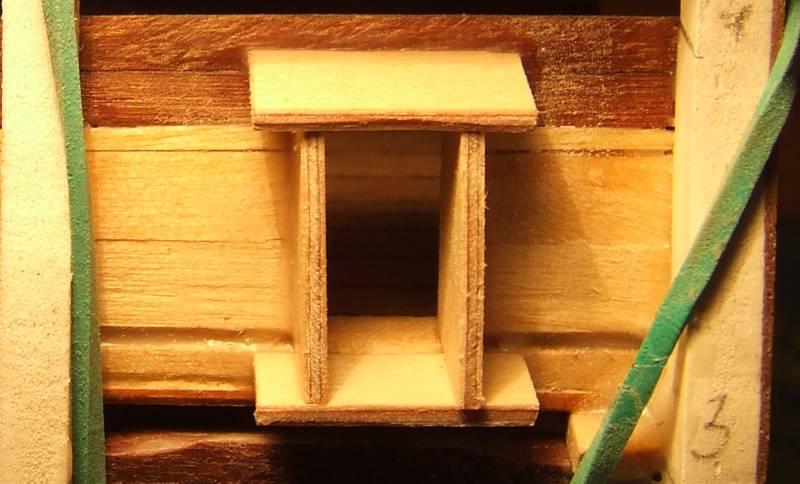

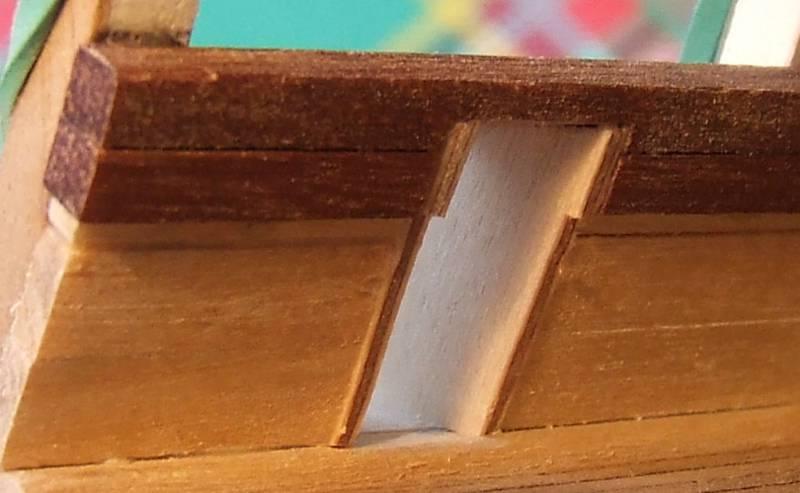

Wejście będzie doszlifowa ne do poziomu zewnętrznej krawędzi wręg.
.

[Thorus]

Bardzo ładnie ci to Romku wychodzi:) jestem pełen podziwu:)

[maciejza]

RomekS napisał:

Jestem praktykiem i teoria mnie po prostu wnerwia
.

jak brak żubra wpływa na czlowieka ... to sie w głowie nie miesci ;)
