kolejny wodnik

[Lopez24]

Witam.czekam właśnie na przesyłkę z forniru.Poszycie będzie dwuwarstwowe...pierwsze jasne z brzozowego forniru 0,6 mm a drugie właściwe jeszcze nie wiem;)

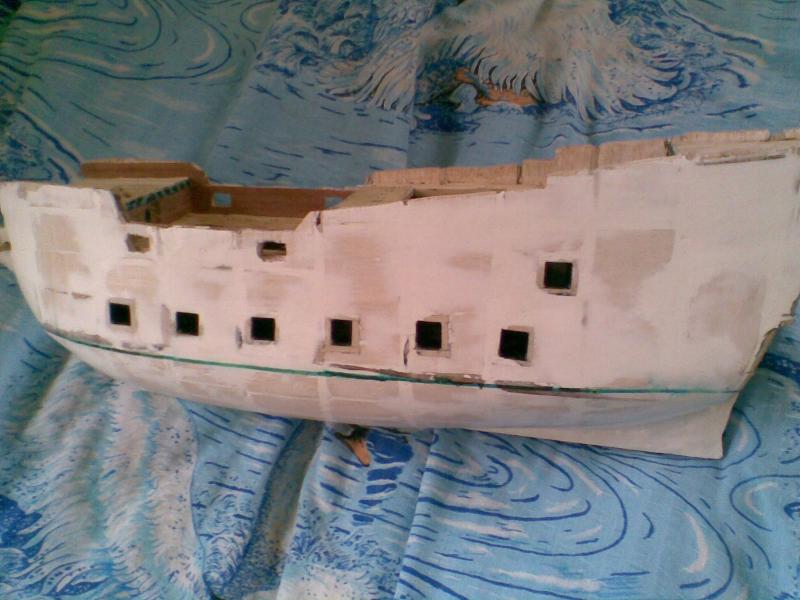

Kadłub jest już zaszpachlowany i nałożyłem warstwę rozcieńczonego kleju.
Burty jeszcze nie są przycięte na wymiar. Nie wiem czy dobrze robie ale zaplanowałem przyciąć je tak jak będą mi się układać listewki po wewnętrznej stronie burt.

[Zbyszek]

"Nie wiem czy dobrze robie ale zaplanowałem przyciąć je tak jak będą mi się układać listewki po wewnętrznej stronie burt."


No raczej źle robisz, masz plany i trzymaj się ich i ułóż listewki od wewnętrznej strony tak jak idą burty a nie odwrotnie. I druga uwaga odnośnie pokrywania dwówarstwowego. Polega to na tym że pierwszą warstwą są listewki np. sonsowe o grubości np. 1.5 mm które tworzą twardą powłokę, a na to idzie już jedna tylko warstwa forniru. Jeśli ta powierzchnia którą widzę na zdjęciu jest równa to połóż włąściwową warstwę na nią i koniec.

[Lopez24]

Chyba muszę sie trochę wytłumaczyć;) Co do tej burty to trochę źle to ująłem....każda wręgę przedłożyłem o długość burt i one ustalają ich wysokość.Ale właśnie (nie wiem może mylnie) przyjąłem że w pierwszej kolejności okleję burtę od wewnątrz i np. gdy przykleję 2 listewki jedna na drugiej i będzie mi sie zgadzało ładnie to fajnie, ale jeśli przykleję i "zabraknie" mi 1 czy 2 mm to zeszlifuje zamiar balsy na burcie. Wstępnie wcześniej już oklejałem i właśnie burta wystawała mi dosłownie 1,5 mm ponad przyklejone listewki dlatego uznałem że nie ma sensu docinać tak drobniutkich listewek...Wiem co każdy doświadczony modelarz w tej chwili sobie pomyśli ale tak naprawdę nie buduje tego statku na żaden konkurs czy na pokaz ale dla siebie i dla własnego hobby i jeśli ma w nim być burta wyższa czy niższa o 1 mm czy 2 niż oryginalnie w skali to świat mi sie nie zawali....
A co do poszycia dwu warstwowego przyglądałem sie na forum jak ono właściwie wygląda...a chce zastosować podwójne poszycie z forniru z prostej przyczyny...nigdy nie poszywałem kadłuba listewkami i nie mam w tym doświadczenia dlatego pierwsze poszycie będzie "na próbę" żeby zobaczyć jak układają sie listewki na krzywiznach kadłuba a druga już jako wykończenie okleić tak jak ma faktycznie wyglądać.

Pozdrawiam!!!

[ryszardw]

Dziwnie mi wygląda położenie poziomów otworów armatnich.Pierwszy poziom jest nad linią wodną a drugi bardzo wysoko. Odległość pomiędzy pokładami wynosiła ~2do 2,3m.Sprawdź czy wszystko jest dobrze.R

[Lopez24]

Wysokość raczej sie zgadza bo korzystałem z planów MM.... problem był w tym że furty pokrywały mi sie mniej więcej z każda wręgą, dlatego zrobiłem większe otwory żeby móc przesunąć w pionie i poziomie każda z furt.
Pozdrawiam.

[ryszardw]

Popatrz na relację Jurka Bina jak są rozmieszczone otwory.Dobrze by było gdybyś sięgnął po normalną dokumentację.Jeszcze masz szansę skorygować położenie,wyrównać.R

[Budrys]

Lopez24 napisał:

Wysokość raczej sie zgadza bo korzystałem z planów MM.... problem był w tym że furty pokrywały mi sie mniej więcej z każda wręgą, dlatego zrobiłem większe otwory żeby móc przesunąć w pionie i poziomie każda z furt.

Żeby to był w dalszym ciągu model Wodnika to raczej należy dopasowywać położenie wewnętrznych elementów konstrukcyjnych jak grodzie (wręgi), wsporniki i inne elementy konstrukcji bryły kadłuba, nie naruszając przy tym wyglądu sylwetki jednostki. W tym przypadku to raczej łatwo jest tak sytuować elementy szkieletu aby nie były widoczne z zewnątrz i jednocześnie nie zmieniały geometrii i wyglądu (np. rozmieszczenie furt działowych) kadłuba "Wodnika". :huh:

[Lopez24]

w takim razie jak powinienem skorygować to?a może porostu zrobić zamknięte furty...

[ryszardw]

Chyba nie ma sensu dokonywać dużych zmian.Potraktuj ten model szkoleniowo.Wyprostuj otwory rufowe.Nie zapomnij o fałszywych pokładach pod armaty.Wysokość tak ustal abyś mógł przez otwór wsunąć lawetę i lufę razem lub oddzielnie.Lufa powinna być ciut niżej środka otworu.R.

[Lopez24]

Witam.Dziękuje za cenne porady. a Wodnik jest moim modelem szkoleniowym i tak go traktuje;)
A co do samych furt działowych to już nie wiem czy będą otwarte czy zamknięte....otwarte to jednak koszt armat na lawetach a ja ostatnio liczę sie z każdym groszem:/ Jeszcze sie prześpię z tą decyzja;)
Pozdrawiam Łukasz
