Dar Młodzieży 1:66

[Slawek Kromer]

witam
po pierwsze kadłub powinien być bardzo lekki co przy dwóch warstwach maty plus szpachla będzie trudne do wykonania
do laminowania lepiej zastosować tkanine szklaną i robić to w formie kadłub będzie gładki i bardziej wytrzymały
podczas laminowania powinno się umieścić zamocowania pod kil(choć model nie jest zbyt wielki to siły na żaglach mogą być spore)

[Twister718]

Już zabrałem się za budowe formy

[Slawek Kromer]

morze napiszesz jak robisz forme bo czuje że będzie strzelony babol

[Twister718]

zrobię poszycie, wyszlifuje, pokryje czymś do czego nie przywrze laminat, no i nakładanie a i miedzy czasie jakieś usztywnienia dodam żeby sztywna była

na chwile obecna będę pracował nad poszyciem

[Slawek Kromer]

popatrz sobie na tą relacje a będziesz wiedział jak przygotować forme
viewtopic.php?f=523&t=6856

[Jarek]

Kolego Kamilu.
Widzę, że trochę niefachowo się zabierasz za formę. Dlatego też skopiowałem Twoją fotkę i naniosłem tak na szybko kolorowe linie.



Podłużnicę sklejkową zaznaczoną na zielono musisz wykonać w dwóch identycznych egzemplarzach. Najlepiej by było skręcić śrubami dwie sklejki i wycinać wspólnie.
Tego "pipsztoka" odciętego czerwoną możesz sobie darować. Będzie tylko utrudniał wykonanie formy, a można go z powodzeniem dokleić już do gotowego kadłuba.
Następnie wszystkie wręgi tniesz na połówki tak jak wskazują niebieskie linie.
Musisz jednocześnie uwzględnić w wymiarach wręg , że środek stanowią dwie warstwy sklejki, dlatego trzeba je odpowiednio przyciąć odejmując ze środka dwie grubości sklejki .
Następnie wypełniasz przestrzenie między wręgami i obrabiasz taki kadłub aż do uzyskania idealnej powierzchni. Przy wypełnianiu pamiętaj, aby mieć dostęp do śrub skręcających dwie połówki kadłuba.
Nie muszę Ci chyba pisać, że kopyto musi mieć idealną powierzchnię. Po wykonaniu kopyta i rozkręceniu tak jak ilustruje poniżej ten nabazgrany ręcznie rysunek zabudowujesz kopyto dwoma deskami zaznaczonymi kolorem czerwonym. Jeżeli wcześniej tego nie zrobiłeś to dokładasz stępkę oraz stewy. Te części wykonujesz z połowy grubości co w planach i montujesz na każdą połówkę.



Teraz możesz wykonać dwie części formy - kolor zielony, które skręcasz śrubami - kolor niebieski.
Przy laminowaniu formy możesz wlaminować kawałki drewna, aby forma stabilnie stała na stole . Po wyjęciu kopyta masz gotową formę z której możesz wyciągać zalaminowane kadłuby. Sorry za niechlujne rysunki, ale jak widać szkicowane na szybko. No ale chyba wszystko jasne ?
Jeszcze jedna uwaga: Części zalaminowywane, aby po tych czynnościach można rozdzielać trzeba stosować rozdzielacze: alkohol poliwinylowy, specjalne woski do wykonywania laminatów.
Powodzenia.

P.S.
Nie chcę Cię załamywać, ale coś czuję, że nic z tego nie będzie.

witam
po pierwsze kadłub powinien być bardzo lekki co przy dwóch warstwach maty plus szpachla będzie trudne do wykonania
do laminowania lepiej zastosować tkanine szklaną i robić to w formie kadłub będzie gładki i bardziej wytrzymały
podczas laminowania powinno się umieścić zamocowania pod kil(choć model nie jest zbyt wielki to siły na żaglach mogą być spore)

Sławku z tą lekkością kadłuba to nie przesadzaj (to nie samolot) . Może sobie chłopak poszaleć.
Jeżeli Mu się uda zbudować ten model, to do pływania i tak będzie musiał dołożyć parę kilo ołowiu na mieczu.

[Slawek Kromer]

na tym się nie znam niech mówią ci co się znają ja tylko pływałem takim czymś wiele lat temu(sam robiłem- Bounty)


a tak wygląda przygotowanie do wykonania formy

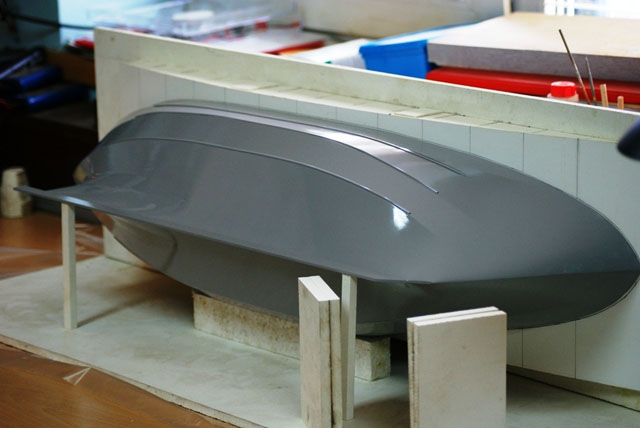

Przygotowanie kopyta do robienia formy.JPG (61.25 KiB) Przejrzano 6211 razy

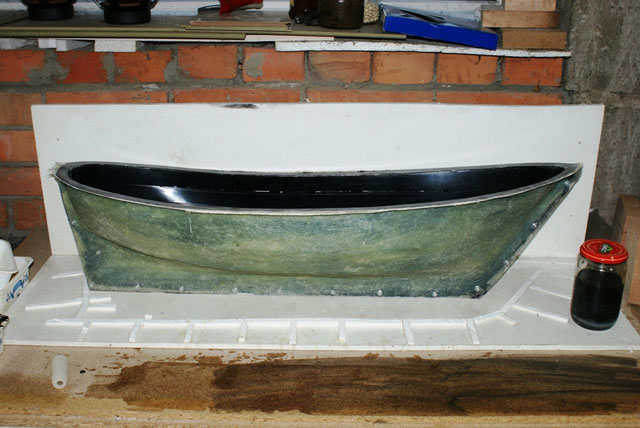

Połówka formy.JPG (90.24 KiB) Przejrzano 6211 razy

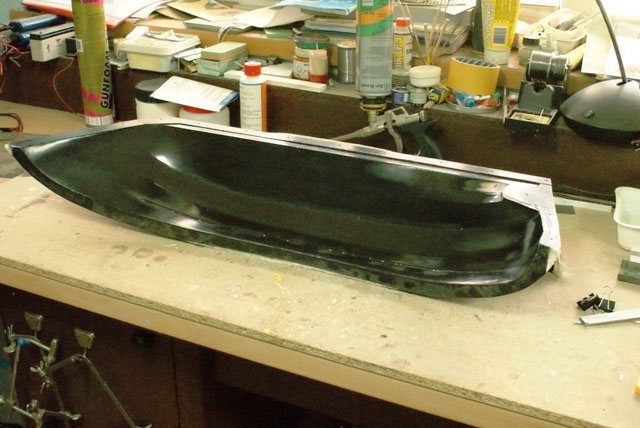

Skręcone dwie połówki formy.JPG (83.5 KiB) Przejrzano 6211 razy

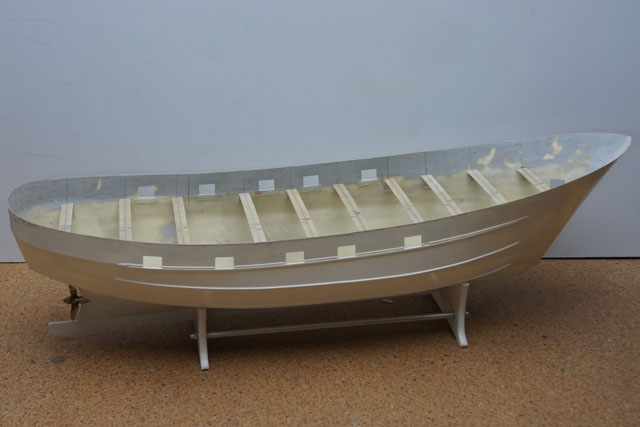

Gotowy kadłub.JPG (52.87 KiB) Przejrzano 6211 razy

[Twister718]

Obok mam zaklad co laminuja wiec nie mam problemów z materiałem, nie wiem po ile jest zywica w sklepie ale tak za 2 litry zywicy, sloik utwardzacza i mate place 15-20zl (w zaleznosci czy pracownik czy szef jest i to tak na oko mowia), a tez gadalem z nimi i mam im tylko dostarczyc kopyto a forme mi zrobia w wolnej chwili narazie skupiam sie na zrobieniu kopyta, biore wasze rady pod uwage.

[Twister718]

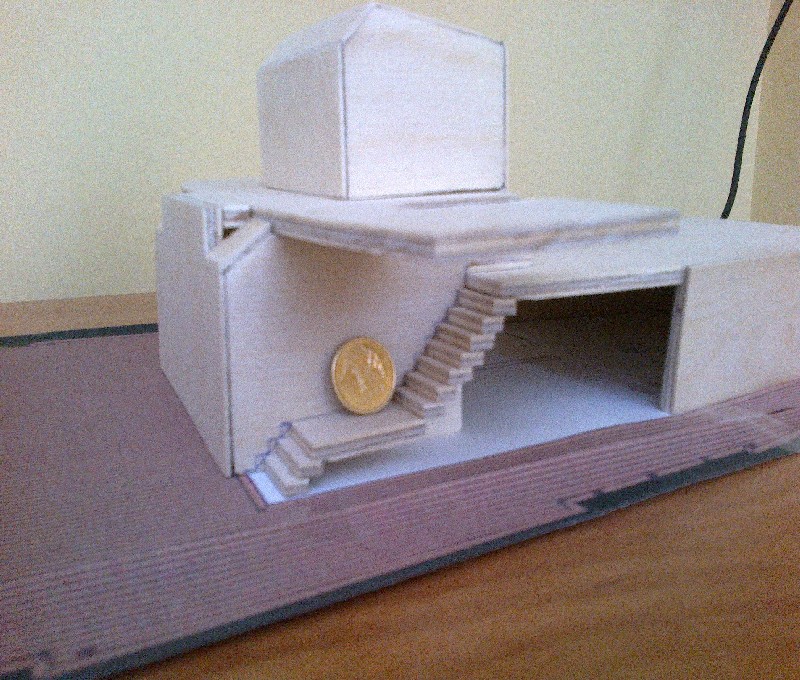

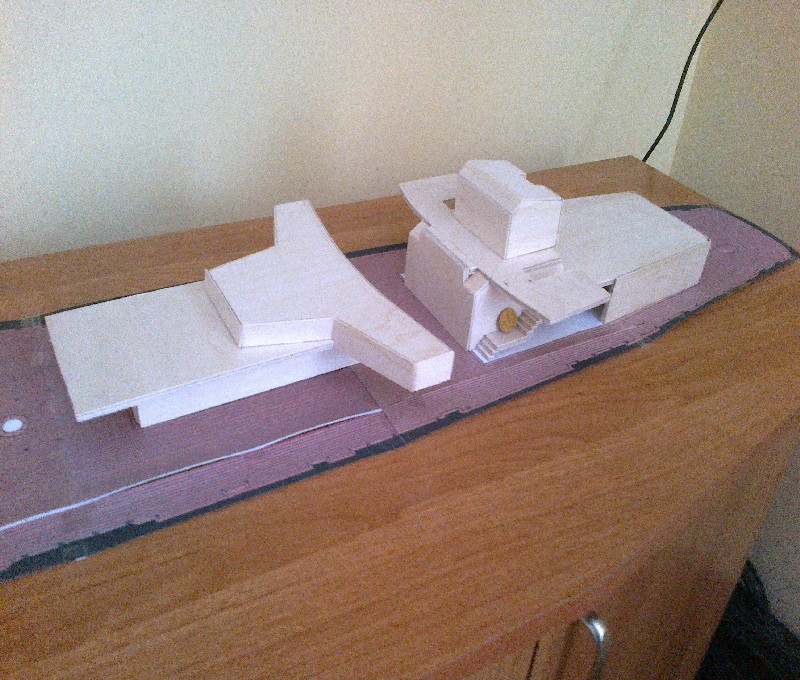

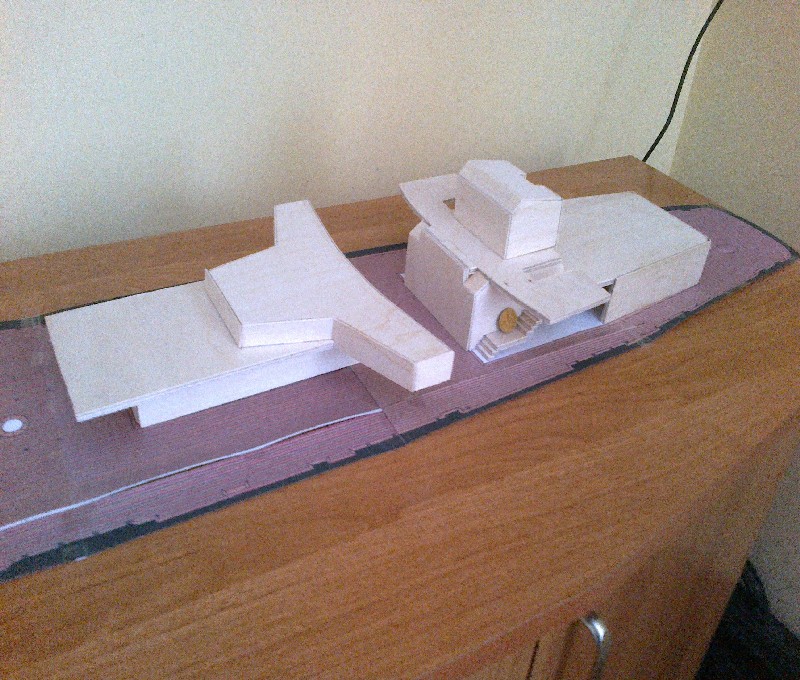

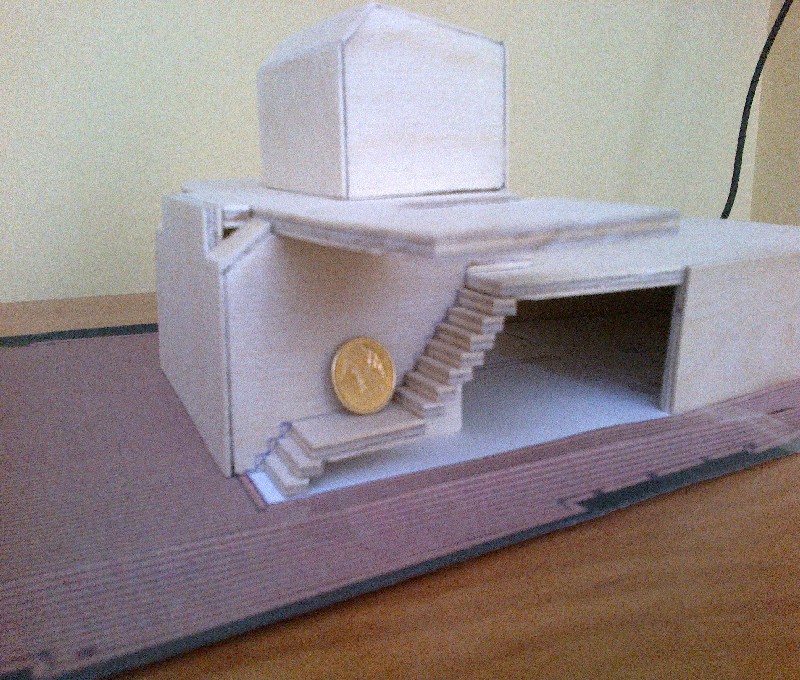

ze dwa zdj podgladowe na postepy

[Motyl]

Nie bardzo mi się widzi ta nadbudówka ze sklejki, lecz masz plusa za chęci w tak nieciekawym materiale.
Użyj hipsu, większa dokładność i o wiele łatwiejszy w obróbce
