Santa Maria | 1:48

[Dziadek]

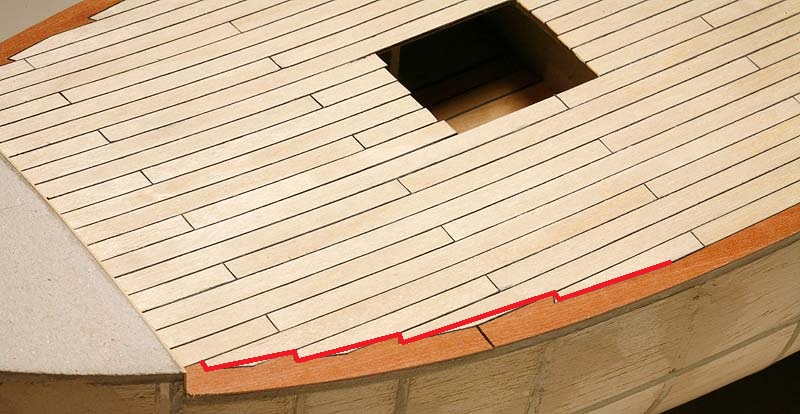

Robota - palce lizać! Ale skąd taki sposób nacinania waterwajsu czyli inaczej listwy przyburtowej. nie spotkałem takiego kształtu, Zwykle deski "wcinały" się w waterwajs. popatrzyłem na plany SHIPYARDU tam listwa jest ciągła bez wcięć i u Adametza też .

[muli9]

No rzeczywiście coś jest nie tak z tymi waterwayami

[mjg]

Witam!
Nie chcę się mądrzyć, ale powinno to wyglądać mniej wiecej tak:
Pozdrawiam
Mirosław J. Golik

[Piatnik81]

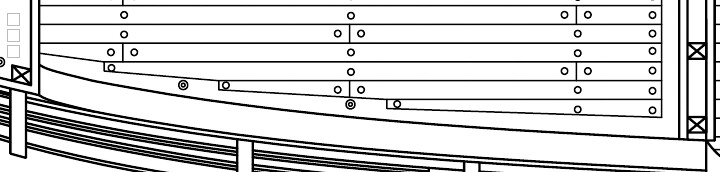

To wycinek planów SM z Modelarstwa Okrętowego. Ładnie widać. A plany sa za free tutaj http://www.modelarstwookretowe.pl/downl ... kladka.pdf
P.S. Podziwiam dokładność i precyzję wykonania. Pierwsza klasa...

[mjg]

Witam.
Na stronie Modelarstwa Okrętowego sa do pobrania plany modelarskie "Santa Marii":
http://www.modelarstwookretowe.pl/downl ... kladka.pdf
Nie wiem jak się mają do wydawnictwa Shipyard`u.
Pozdrawiam
Mirosław J.Golik

[wojtek_fajga]

Panowie! Bardzo dziękuję za uwagi. Przy wykonywaniu pokładu korzystałem właśnie z planów z Modelarstwa Okrętowego, o których tu wspominacie. Niestety wygląda na to, że trochę je nadinterpretowałem w przypadku głównego podkładu, stad taki efekt. Akurat to miejsce jest na rysunkach niezbyt dobrze widoczne. Przy budowie kolejnych pokładów już się nieco poprawiłem
Sądzę, że jeszcze kilka razy mogę się natknąć na problemy merytoryczne, jest to mój pierwszy kontakt z modelarstwem okrętowym/żaglowcem. Przyznam, że liczę tutaj na Wasz nadzór i uwagi/korekty

Ściany pod średnim pokładem okleiłem listewkami z forniru. Ściany nad średnim pokładem wykonane są z listewek gruszy o grubości 1mm, które wyciąłem sobie z calowej deski przy pomocy pilarko-szlifierki, pokazywanej już na forum.



Do imitacji kołkowania pokładu użyłem brzozowych wykałaczek. Przy okazji budowy Dżonki robiłem próby z innymi tachnikami, ale efekt uzyskany wykałaczkami najbardziej przypadł mi do gustu, mimo pracochłonności.



Wykałaczki przycinam żyletką możliwie blisko pokładu i tym samym narzędziem pokład cyklinuję.



Po tych wszystkich operacjach pokłady prezentują się tak:

[wojtek_fajga]

Witam po małej przerwie!

Listewki z forniru gruszowego elegancko udaje się kształtować przeciągajac po krawędzi np. biurka...

[wojtek_fajga]

Miejsca łączenia listewek poszycia zamaskowałem beleczkami.




Górny pokład wykonuję jako osobny element - tak jest po prostu wygodniej. Dokleję go później.



Otwór w pokładzie wyciąłem po ułożeniu deskowania - trochę mniej pracy z dopasowywaniem listewek.







Cały pokład cyklinuję po wykończeniu listwekami krawędzi otworu.

[Jaroslaw R.]

Dokładną i czystą robotę rozpozna nawet taki laik modelarstwa jak ja Bardzo mi się podoba. Widać to nie pierwszy model , a jak są jakieś linki do wcześniejszych Twoich prac to poproszę ,bo nic tylko uczyć się takiej precyzji.


pozdrawiam.

[wojtek_fajga]

...jak są jakieś linki do wcześniejszych Twoich prac to ...

Jest to mój pierwszy drewniany model żaglowca, do tej pory budowałem tylko modele plastikowe, głównie lotnicze.



Greting wykonałem metodą podpatrzoną na tutejszym forum - mozaika z listewek cięta żyletką.









Od dołu pokładu nakleiłem listewki mające symulować konstrukcję,...



...pod pewnymi kątemi można je nawet zobaczyć.
