La Belle Poule

[Wojtek-Sos]

Ciąg dalszy. Mam nadzieję że do świąt kadłub będzie gotowy do plankowania.

[Wojtek-Sos]

Tyle wyszło do świąt.



[Wojtek-Sos]

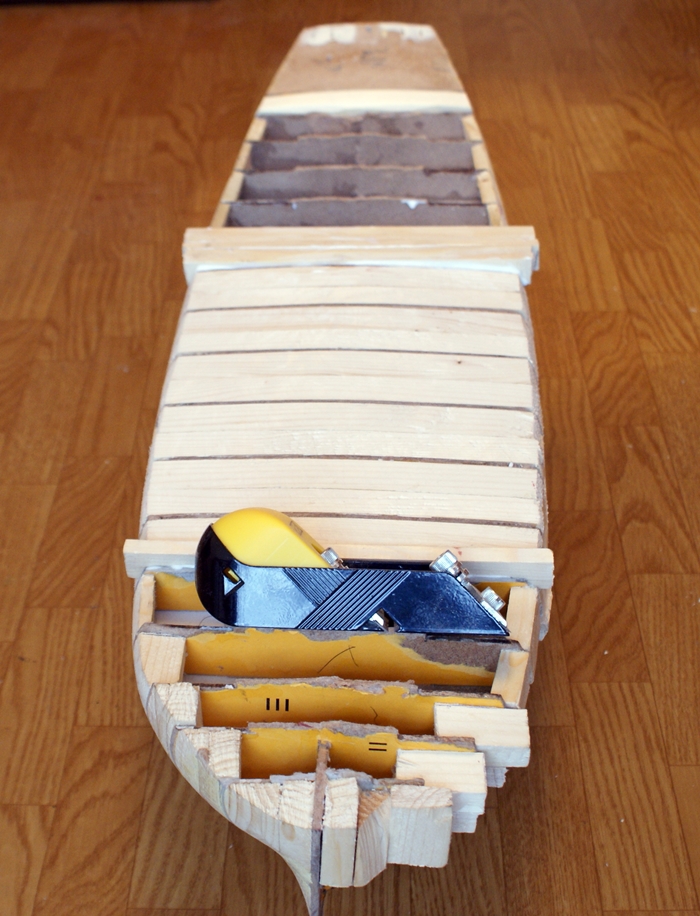

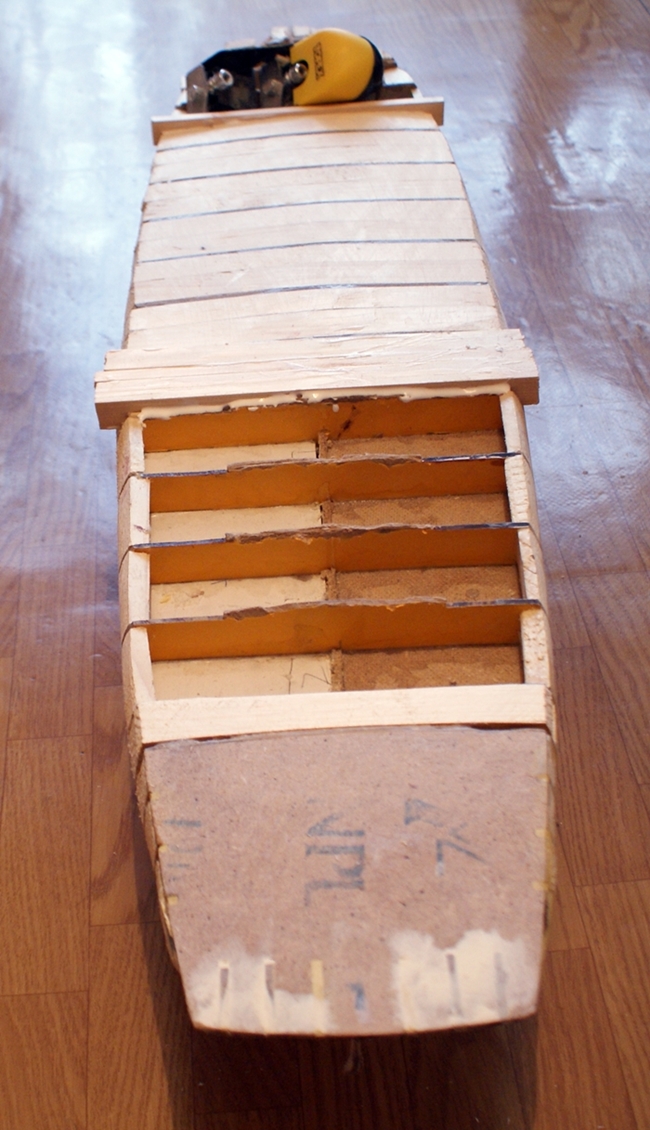

Kadłub na ukończeniu. Pozostała jeszcze obróbka dziobu.




Myślę że nadszedł czas na małe podsumowanie.
Budowę rozpocząłem około 20 października, czyli niewiele ponad miesiąc.
Porównując z zeszytami Deagostini kadłub mojego modelu jest na etapie około 20 numerów. Czyli 5 miesięcy i około 500 zł wydatku. Na swój model wydałem do tej pory 60 zł (listwy i klej).
Mam nadzieję ze da to do myślenia tym którzy rozważają budowę modelu z podobnych wydawnictw.

[myszor]

Witam.
To będzie kopyto?

[Wojtek-Sos]

Witam,
Tak. Zbudowałem je do wysokości pokładu działowego. W następnej kolejności położę na pokładzie (nie wiem czy to właściwa nazwa) wzdłużniki pokładowe a między nimi poszycie pokładu. Potem plankowanie kadłuba.

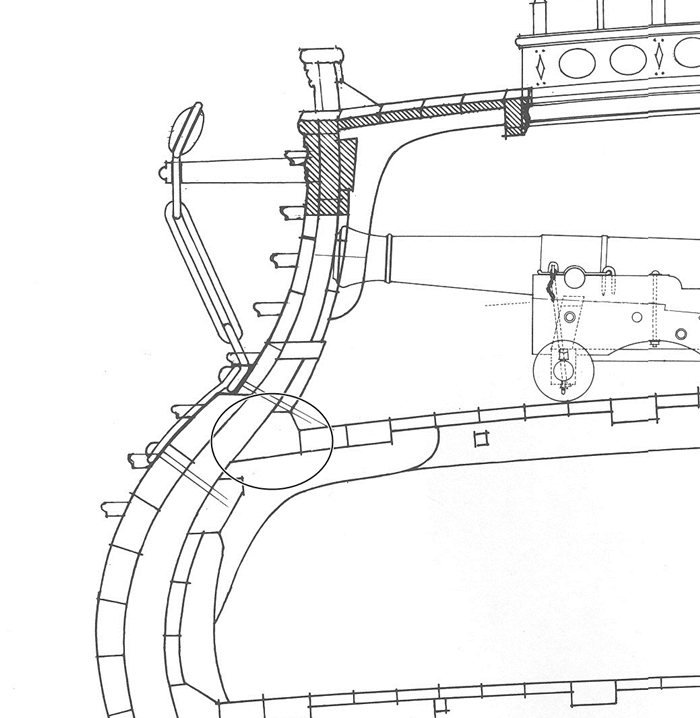

Mam na myśli listwę zaznaczoną elipsą.

[myszor]

Myślalem że idziesz na "skorupkę ".
To to kopytko zostaje już na wieki.
A może spróbujesz?:-)

[kejsi]

Witam.

Przed przyklejaniem planek pamiętaj o przykryciu najdrobniejszych dziurek i szparek w kadłubie. Pomimo, że będzie to przykryte fornirem uwydatniają się te niedociągnięcia. Szczególnie przy połączeniu stewy dziobowej z kadłubem.

Pozdrawiam Kazimierz.

[Wojtek-Sos]

Witaj,
tak jak piszesz wszystkie luki zostaną "załatane". Kadłub będę pokrywał listewkami z gruszy 2x6 mm.

[RomekS]

Przed przyklejaniem planek pamiętaj o przykryciu najdrobniejszych dziurek i szparek w kadłubie. Pomimo, że będzie to przykryte fornirem uwydatniają się te niedociągnięcia. Szczególnie przy połączeniu stewy dziobowej z kadłubem.

Witaj,
tak jak piszesz wszystkie luki zostaną "załatane". Kadłub będę pokrywał listewkami z gruszy 2x6 mm.

Kejsi z tymi najdrobniejszymi dziurkami i szparkami to nie przesadzaj, nawet w przypadku forniru są dopuszczalne dość duże. W każdym razie muszą być mniejsze niż szerokość planki poszycia. A w temacie….

O ile dobrze zrozumiałem budowę, zamierzasz „zamocować końcówki burtowe” wręg do kadłuba.
Jest to wykonalne ale bardzo utrudnione. Chyba tej metody nigdzie nie widziałem.
Robiłem co prawda podobnie w przekroju podłużnym, ale tam elementem ustalającym położenie
viewtopic.php?f=524&t=45204&start=60
końcówek wręgowych był górny półpokład, którego położenie było ustalone przez kikuty masztów. W tym przypadku to trudniejsze, bo dostęp do wewnętrznych części burt będzie bardzo trudny. Będą dwie burty. Chyba, że coś „pokręciłem”.
Zazwyczaj zostawia się pogrubione końcówki wręg które po listwowaniu poszycia z zewnątrz odcina się a w to miejsce wkleja imitacje i pokrywa poszyciem wewnętrznym burty z uwzględnieniem ambrazurów. U Ciebie tych końcówek nie ma.

Moim zdaniem lepiej jest zrobić z tego co jest kopyto.
Trzeba by jeszcze dokleić klocki na wysokość burty do pokładu, a następnie przeciąć w odpowiednich miejscach i wykonać plankowanie „skorupki” jak to określił Myszor.

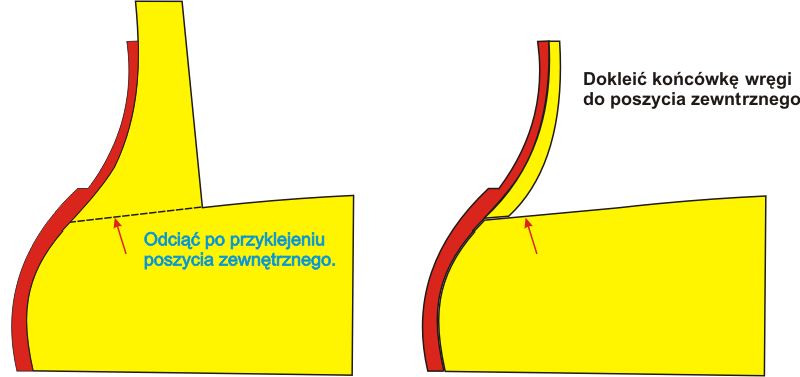

Rys.1. Tak IMHO powinno być robione

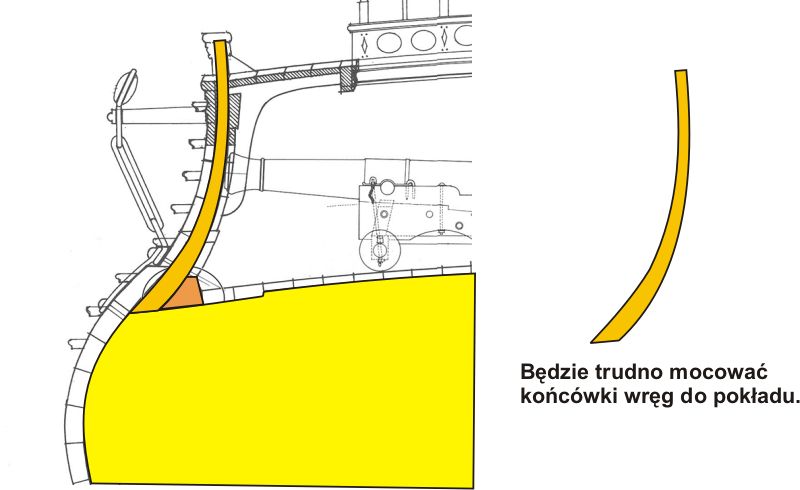

Rys.2. Tak masz jeszcze nie zrobione, ale bardzo trudne w zrobieniu
Rys.3. Kopyta nie rysowałem ale to byłoby najlepsze wyjście z sytuacji.

Zrobisz jak będziesz chciał.

[Wojtek-Sos]

Witaj,
masz rację że będzie to trudna operacja, ale do wykonania. Sprawę trochę ułatwią listwy które (nie wiem czy prawidłowo) nazwałem wzdłużnikami pokładowymi. W moim modelu będą to listwy z gruszy 8x8 mm, przyklejone i zakołkowane 5 mm od krawędzi burty. Na Twoim rysunku jest to listwa koloru pomarańczowego. Po jej przyklejeniu, zewnętrzną powierzchnię sfazuję do kształtu końcówek wręg. Po położeniu pokładu sfazuję wewnętrzną powierzchnię do wysokości pokładu i do grubości poszycia wewnętrznego. Końcówki wręg, w przekroju poprzecznym kadłuba będą miały u podstawy 5 mm szerokości. Natomiast w widoku od strony burty mogą mieć nawet 8 mm szerokości co też powinno ułatwić ich mocowanie. Można będzie je również kołkować np. kołkiem fi 2 mm.
Przy okazji mam pewien problem co do którego chciałbym się ciebie poradzić.
W tej fregacie niema typowej odbojnicy. Stanowi ją uskok który zaczyna się nieco wyżej nad pokładem działowym i łagodnie przechodzi w kształt kadłuba. Z tym sobie poradzę. Od początku "uskoku" do linii wodnej ten fragment jest koloru czarnego. Chcę uniknąć malowania i nie bardzo wiem jak do tego podejść. Boję się bejcowania z powodu możliwości zabrudzenia powierzchni które mają pozostać w kolorze drewna (będą zagruntowane impregnatem od Mirka). Gdyby "puścić" czarny pas zgodnie z naturalnym ułożeniem listewek na kadłubie (w najszerszym miejscu kadłuba na linii wodnej, a dalej łagodnie w górę w stronę dziobu i rufy) można by z tego jakoś wybrnąć. Ale czy to będzie dobrze wyglądać? Może znasz jakieś wyjście z sytuacji?
W tej chwili buduję część dziobową (do górnego pokładu i do drugiej wręgi) z otworem do osadzenia bukszprytu.
Jeżeli chodzi o "plankowanie skorupki" to nie znam tej metody i pozostanę przy tym co opisałem powyżej.
