HMS Leopard

[kagra]

Witam.

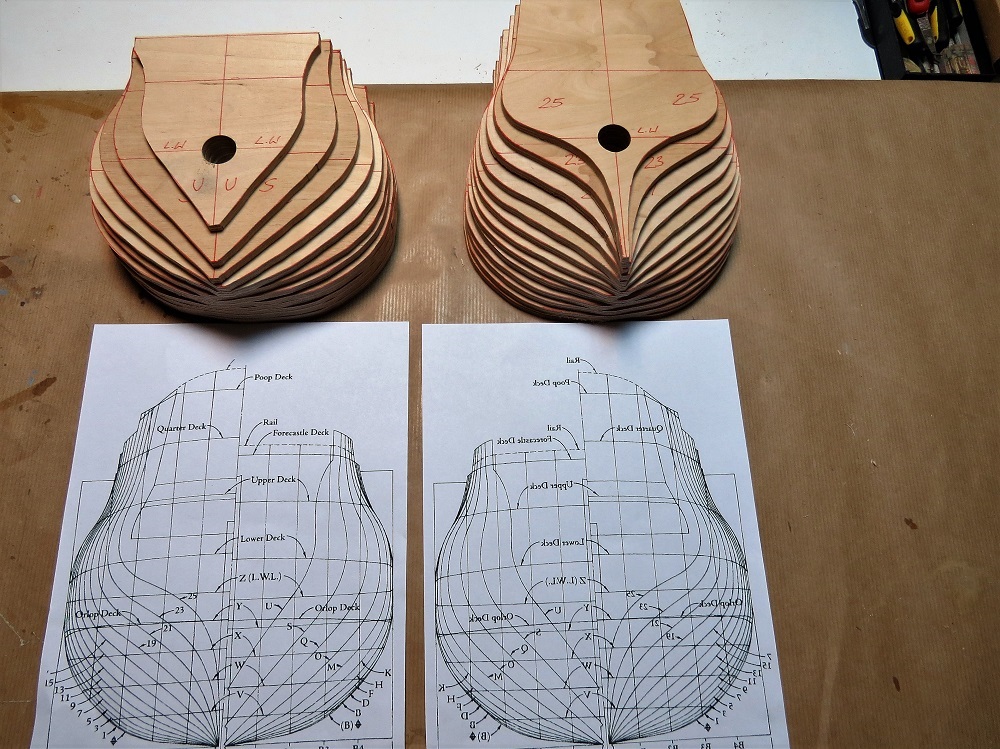

Okres jesienny sprzyja modelowaniu.Tym razem mój wybór padł na HMS Leopard.To znaczy chcę pokazać budowę szkieletu z planów dostępnych w sieci.Relacja budowy jest już na Kodze w/g kol.Stanisława ale bez pokazania samego początku budowy.Te parę ujęć może będą przydatne tym zaczynającym przygodę z modelarstwem szkutniczym.Ponieważ budowa szkieletu tą metodą jest prosta jak prosty jest wałek na którym osadzone są wręgi.Bez tzw.stoczni,wystarczy styropianowe korytko w którym swobodnie można obracać szkielet podczas obróbki.Resztę niech mówią fotki.

Pozdrawiam.Kazimierz

[ostry_gl]

Bardzo się cieszę z Pana kolejnej relacji. Jak to się na Kodze mówi - zasiadam w pierwszym rzędzie:)

Pozdrawiam,
Łukasz

[Siberian]

Z radością zajmuję miejsce w pierwszym rzędzie tuż obok Łukasza . Świetnie się ten serial zapowiada, no i forum nieco się ożywi.

[ryszardw]

Witaj.Cieszę się na tą relację .Zaciekawił mnie szczegół osadzenia żeber.Nie osadzasz na stępce tylko elementy wklejasz pomiędzy zebra .Czym to jest podyktowane .Czy mimo to uzyskujesz osiowość i czy konstrukcja kadłuba nie wichruje się .Pozdr.R

[kagra]

Dzięki za kibicowanie.

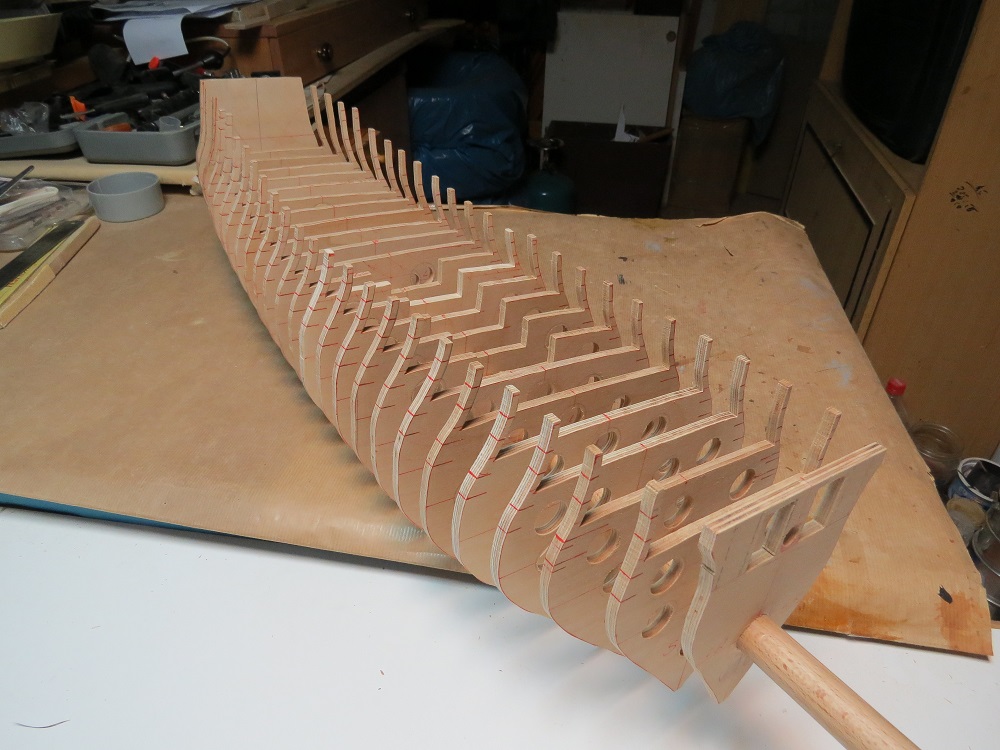

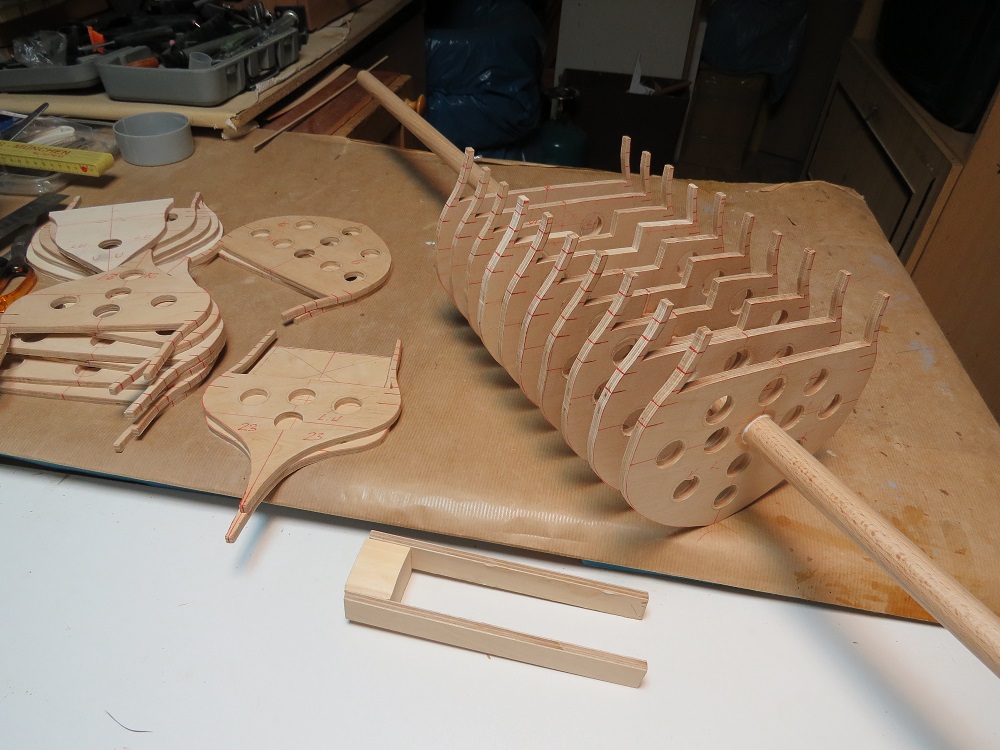

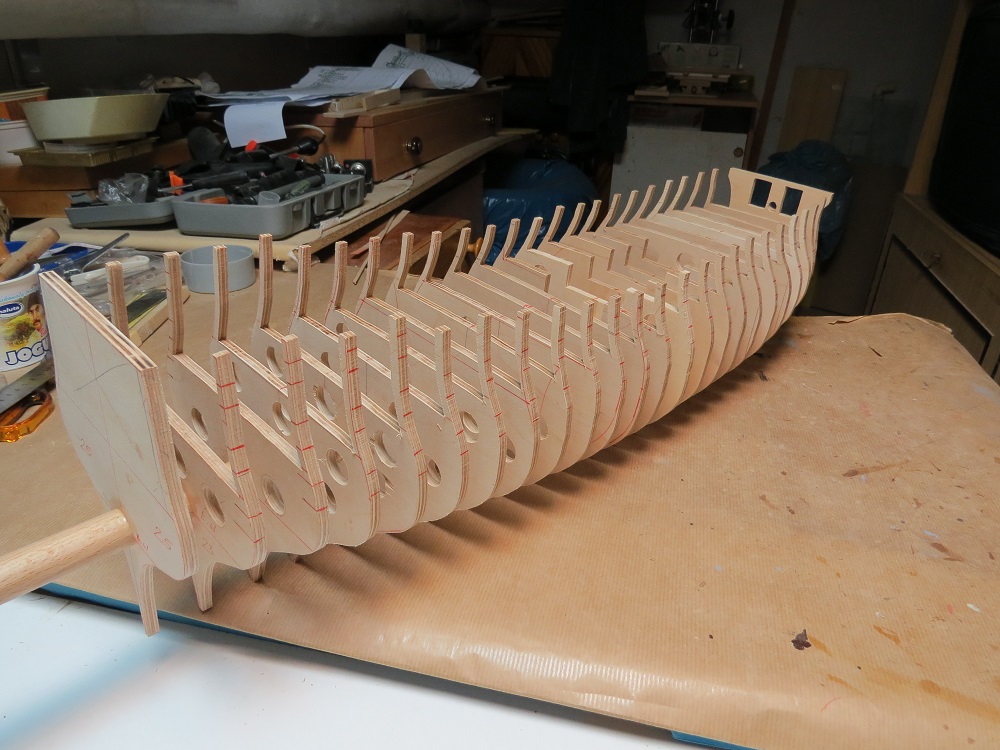

Ryszard,wszystko dzięki 3 punktom orientacyjnym zaznaczonych na wręgach,linii wodnej oraz stępki.Najpierw nasadziłem na wałek wręgę środkową sprawdzając kąty proste.Po zaschnięciu kleju za pomocą tego szablonu doklejałem kolejne wręgi z jednej i z drugiej strony sprawdzając najlepszym przyrządem czyli na oko,
czy punkty się pokrywają.Następnie brałem się za inną robotę czekając aż klej dobrze złapie.I tak w kółko.Trochę było z tym zabawy.Wzmocnienia między wręgami nie pozwolą na zwichrowanie.Oczywiście wałek bukowy pełni rolę kręgosłupa i musi być idealnie prosty.W markecie przerzuciłem chyba z 50 wałków zanim wybrałem dobry.
W stępce to tylko wklejone wzmocnienia, na to przyjdzie wąska listwa pełniąca rolę tzw.rabbetu a na nią właściwy kil odpowiednio przyklejony i zakołkowany.

Pozdrawiam wszystkich.K.

[kagra]

Witam ponownie.

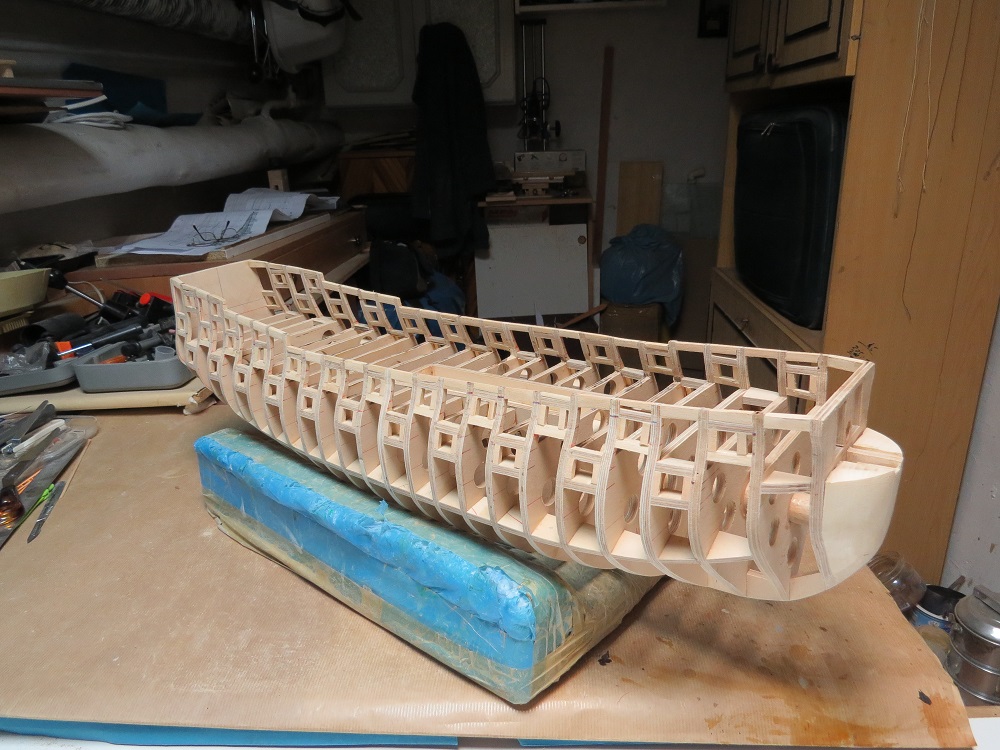

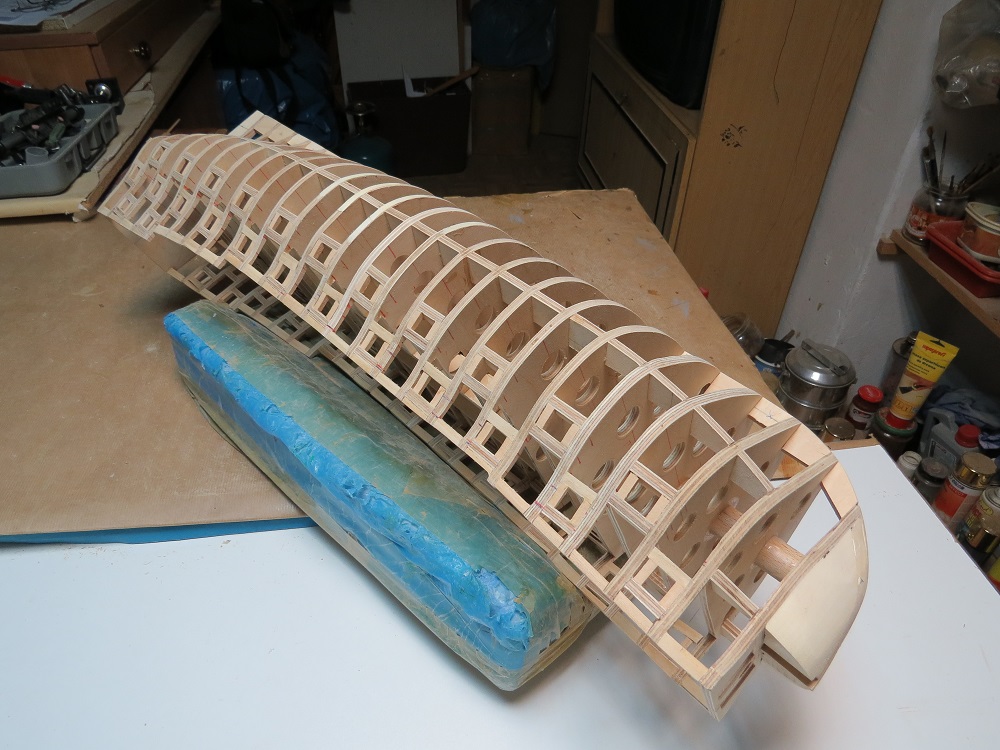

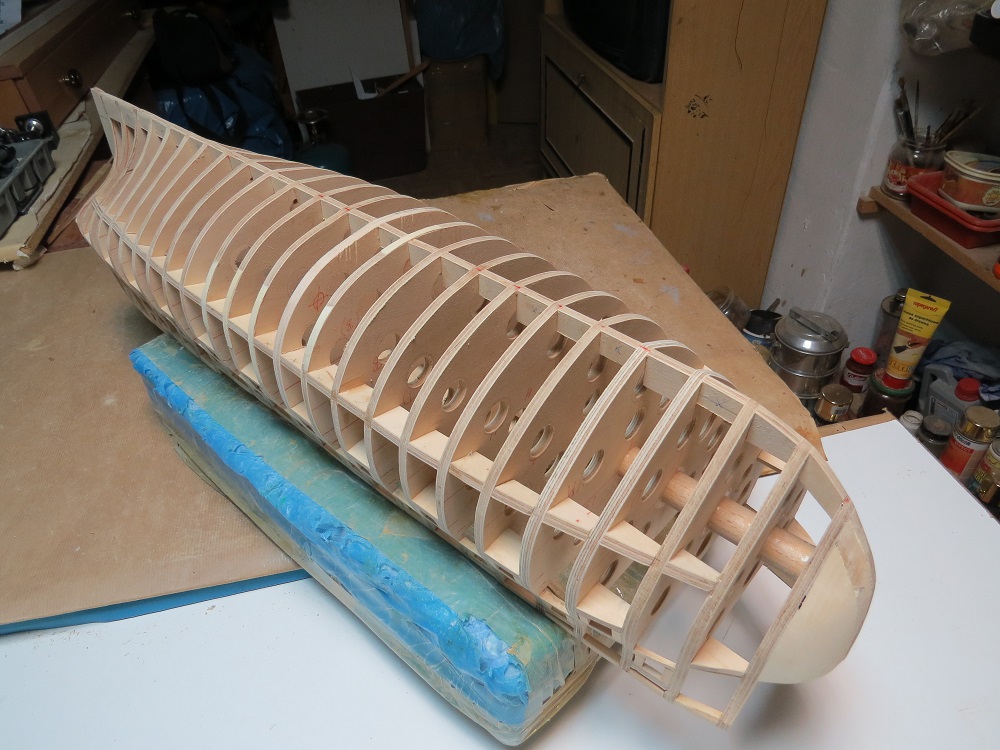

Oczywiście po dokładnym trasowaniu nie obyło się bez drobnych poprawek.Szczególnie podczas szlifowania wręg i ustawianiu otworów pod furty.Szkielet jest symetryczny i nie zwichrowany.Szczelina pod kilem oraz pod dziobnicą jest zachowana tak,że 1/3 planki się chowa.
Miałem problem jak rozwiązać w prosty sposób galerię rufową a ponieważ okna i tak będą matowe,wymyśliłem taką oto konstrukcję.Jest trochę toporna,ale wszystko będzie pokryte gzymsami,zdobieniami itp.Tak,że wszystko się schowa.Najgłówniejsze prace przy szkielecie są zrobione.Teraz tylko przemyśleć plan dalszych prac,aby było jak najmniej poprawek.Pozdrawiam.K.

[kagra]

Prowizorycznie usadowiłem galerię rufową aby mieć odniesienie do górnego pokładu.Do dalszych prac galeria zostanie częściowo zdemontowana aby dokładnie spasować poszczególne części.
Pozdrawiam.K.

[kagra]

Wkleiłem pasy po bokach burt,na których będę układał puzzle,dość grube wzmocnienia odbojnic.Do tego wyszlifowałem szablon aluminiowy i według niego żmudne wycinanie.Ale najpierw trzeba położyć planki od tej listewki do czerwonej linii poniżej.Pozdrawiam.K.

[ryszardw]

Bardzo trudno spasować te elementy.Ach gdyby tak wyciąć laserem lub nadpalić na pewna głębokość .Tylko czy to jest możliwe .Pozdr.R

[kagra]

Ryszard,myślę,że nie będzie tak żle.Na razie są lużno,jak będę przyklejał to się bardziej dociśnie.Resztę załatwi klej i pył podczas szlifowania.Zresztą wolałbym aby wzór tego składania był wyrażny.Pozdrawiam.
