HMS Bounty

[dali]

Dzięki Radek.Ja kiedyś budowałem Złotą Łanie i znalazłem to forum, podobnie jak Ty, zapłakałem
Radek dużo czytaj, tu jest kopalnia wiedzy, podglądaj a Bounty pięknie Ci się zbuduje.

A teraz z innej beczki, kupiłem za dychę świetny album a że na razie nie mam co pokazać, to wrzucam zdjęcia żeby nie było tak pusto.

Artur dziękuję i pozdrawiam.

[dali]

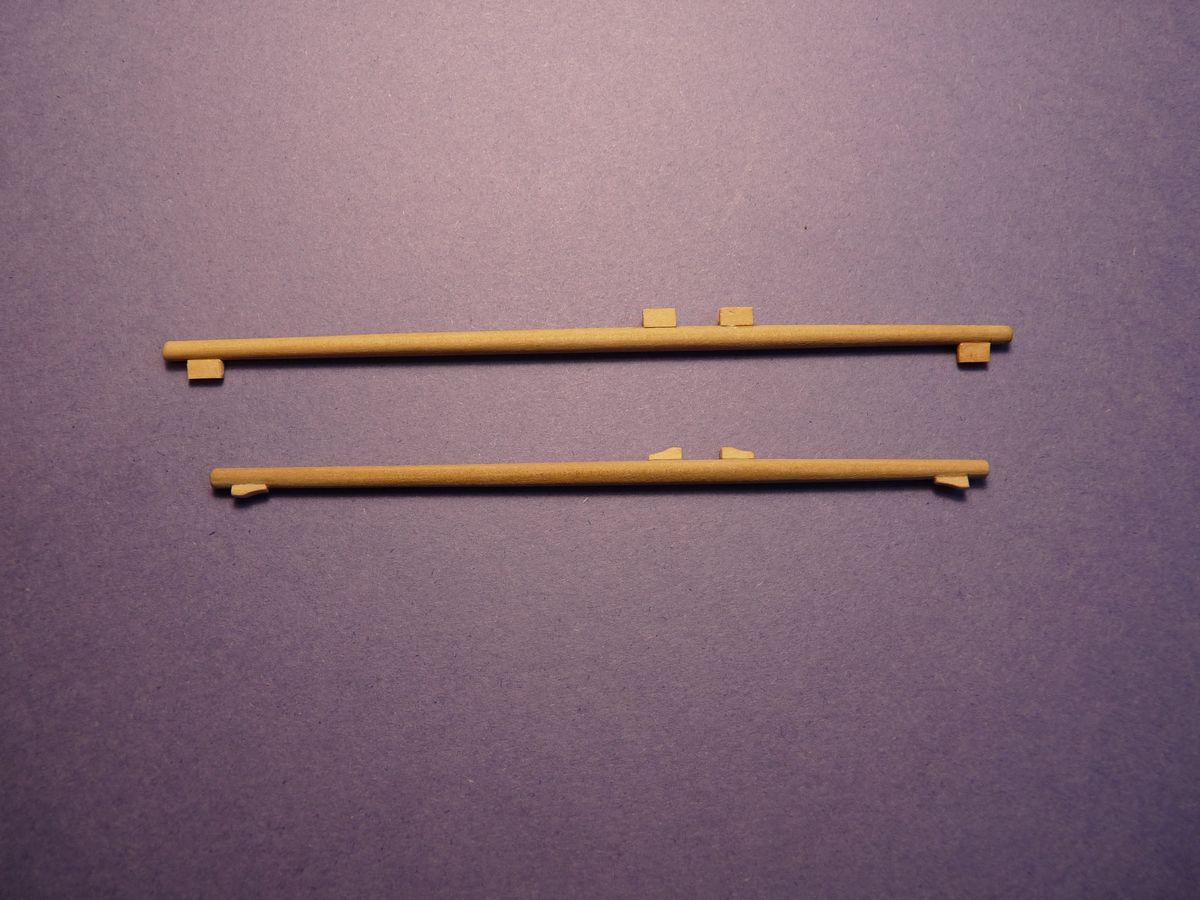

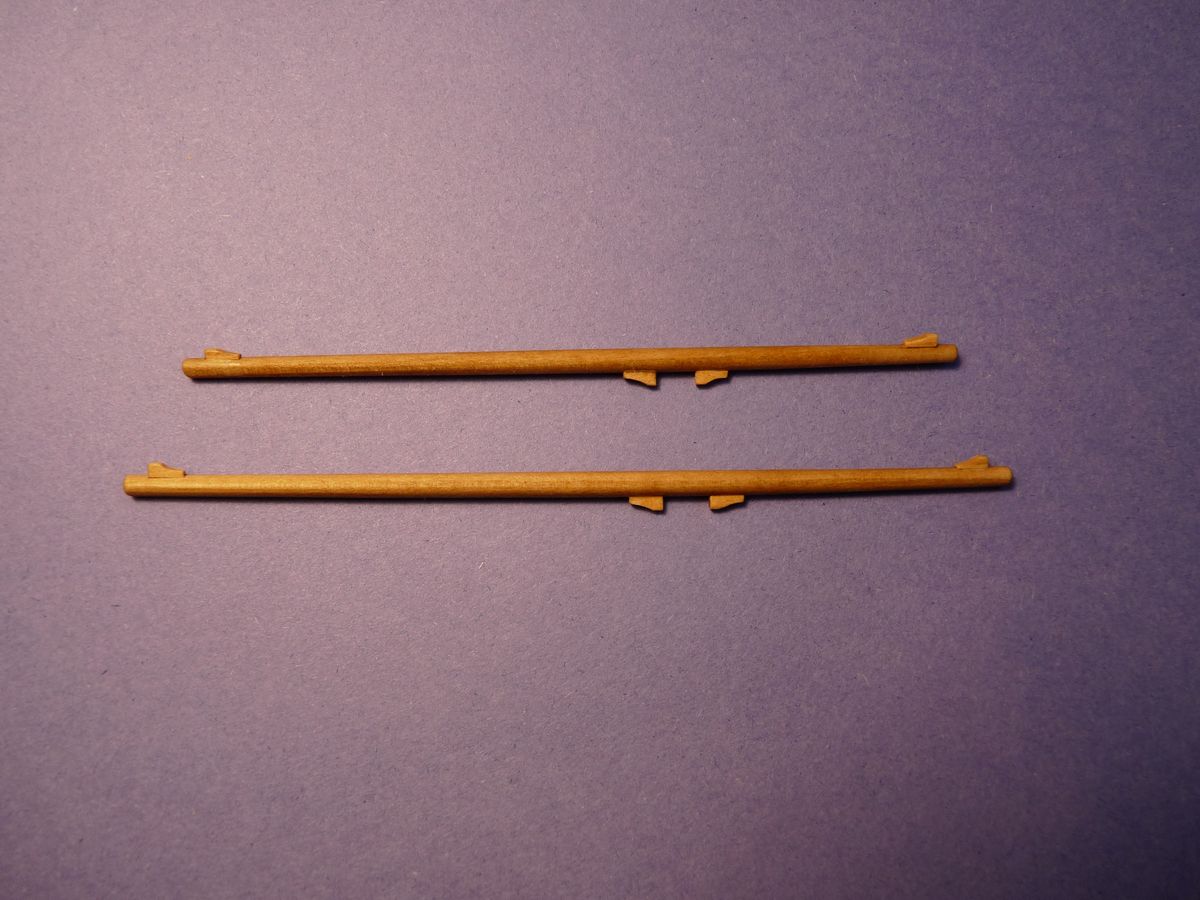

Reje.

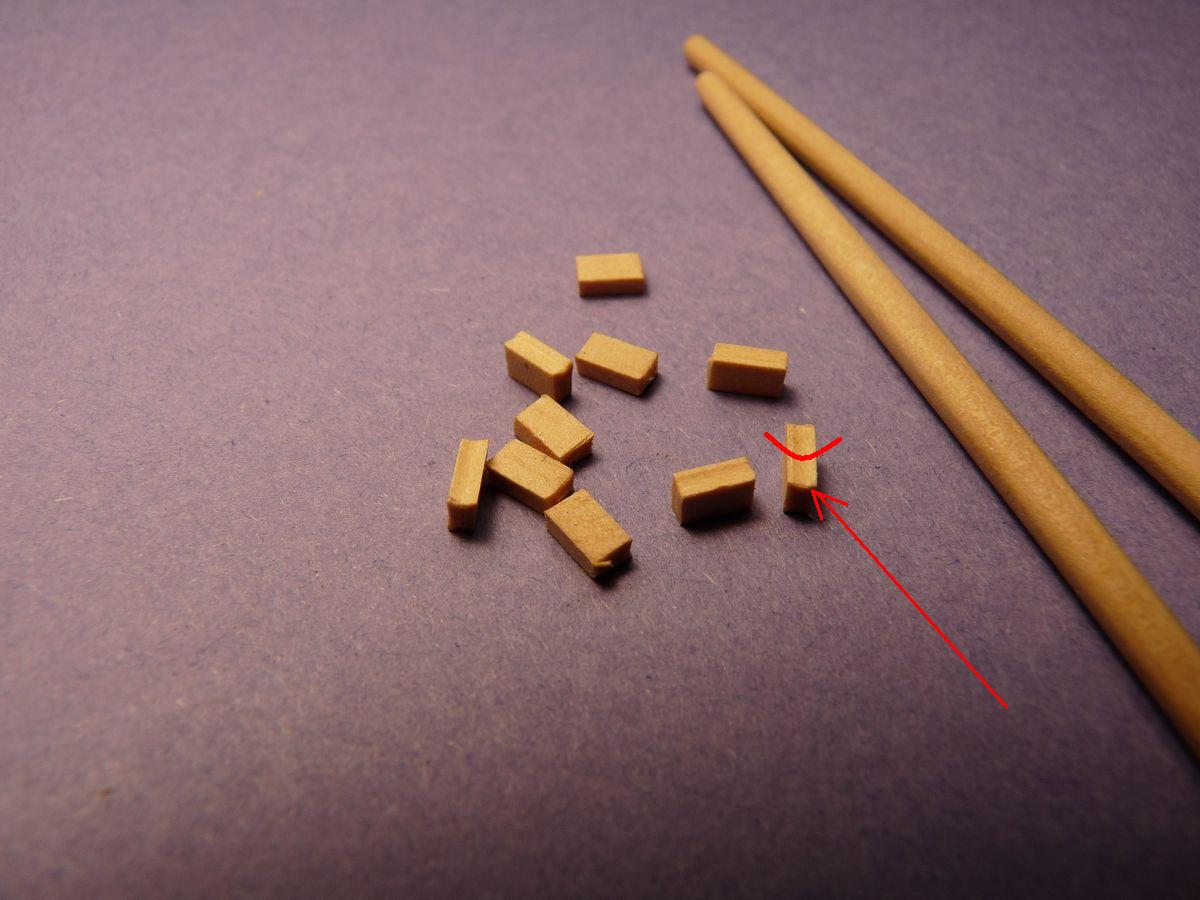

Te kołeczki wypiłowałem na półokrągło żeby dobrze przylegały po przyklejeniu do rei.

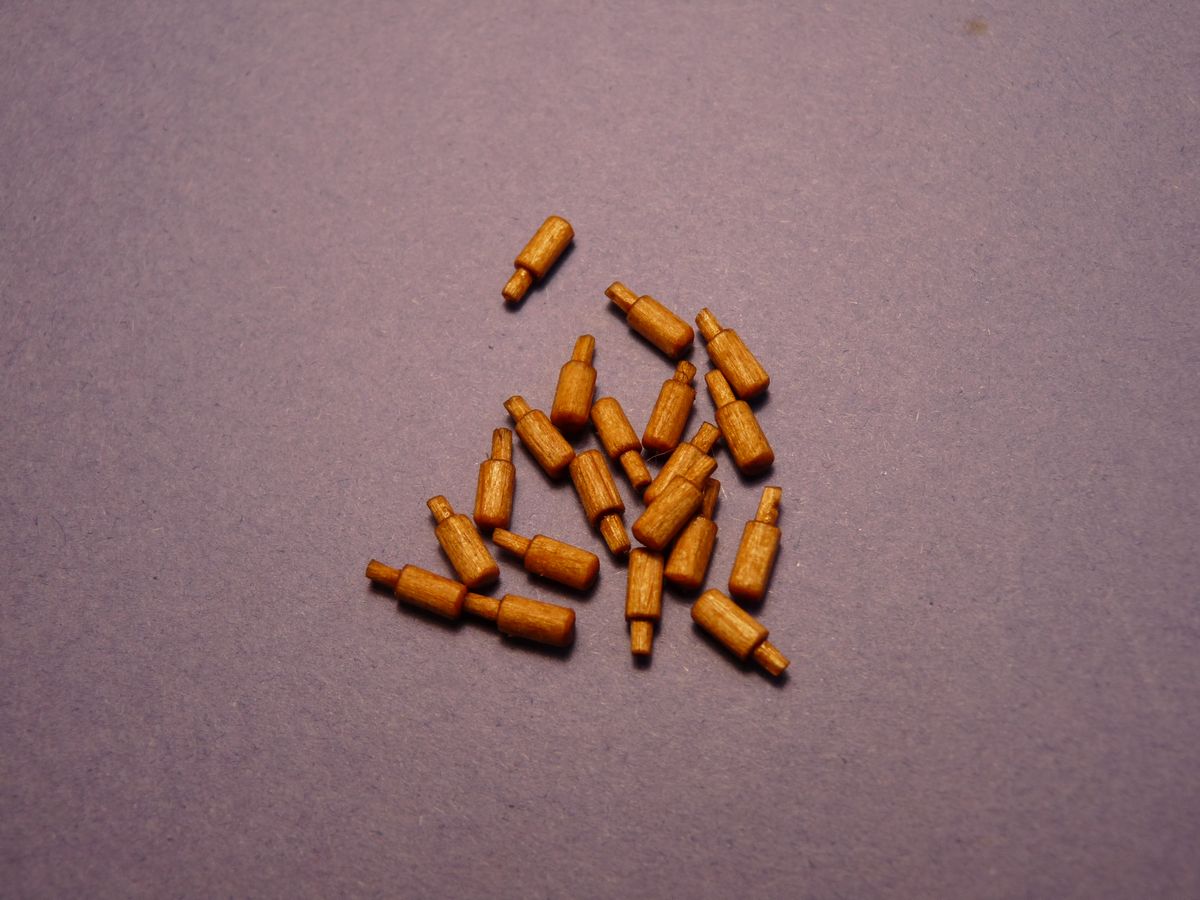

Dulki do wioseł były z nagli które wymieniłem na zwykłe kołki.

Pozdrawiam Piotrek

[Karrex]

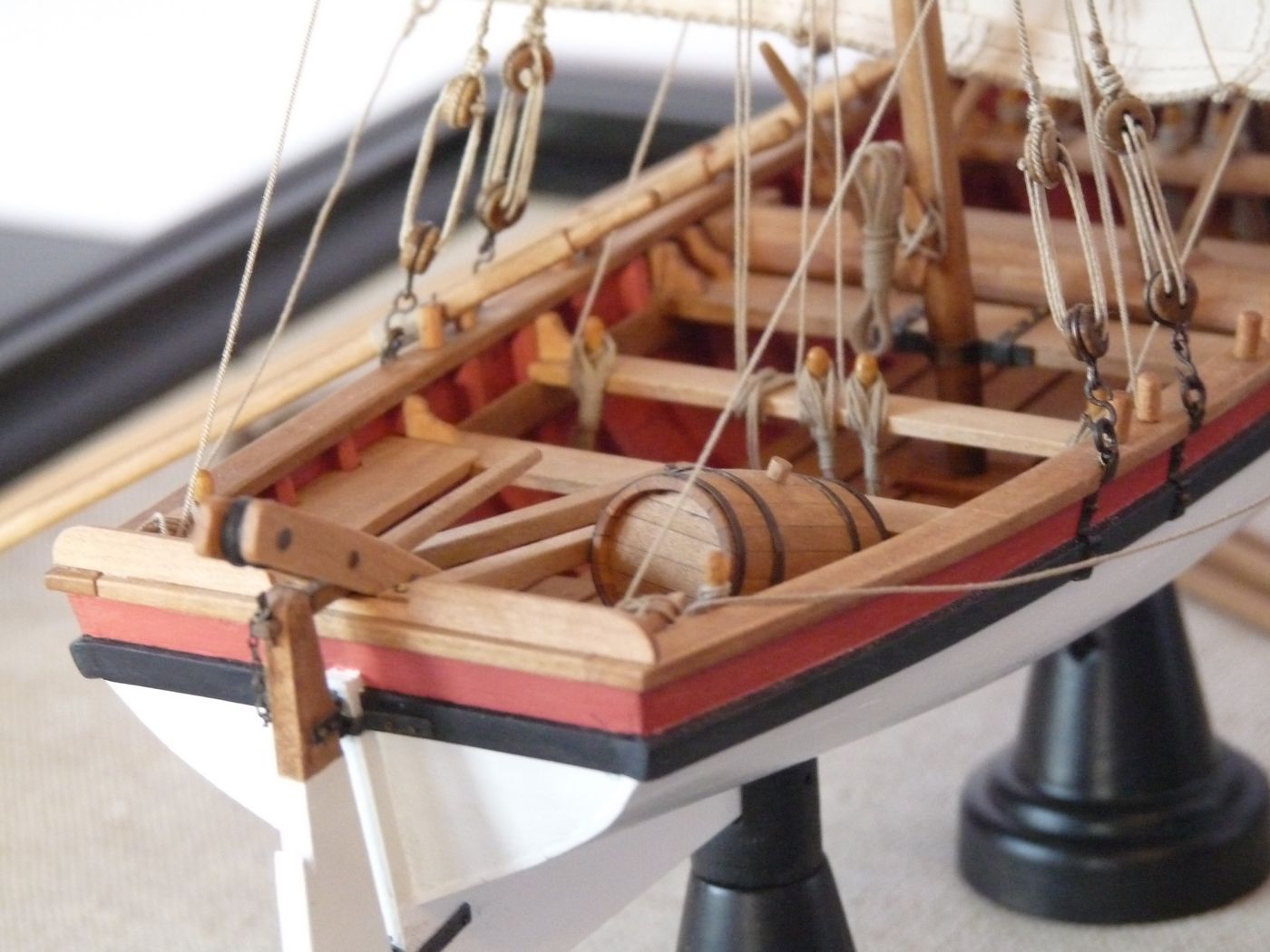

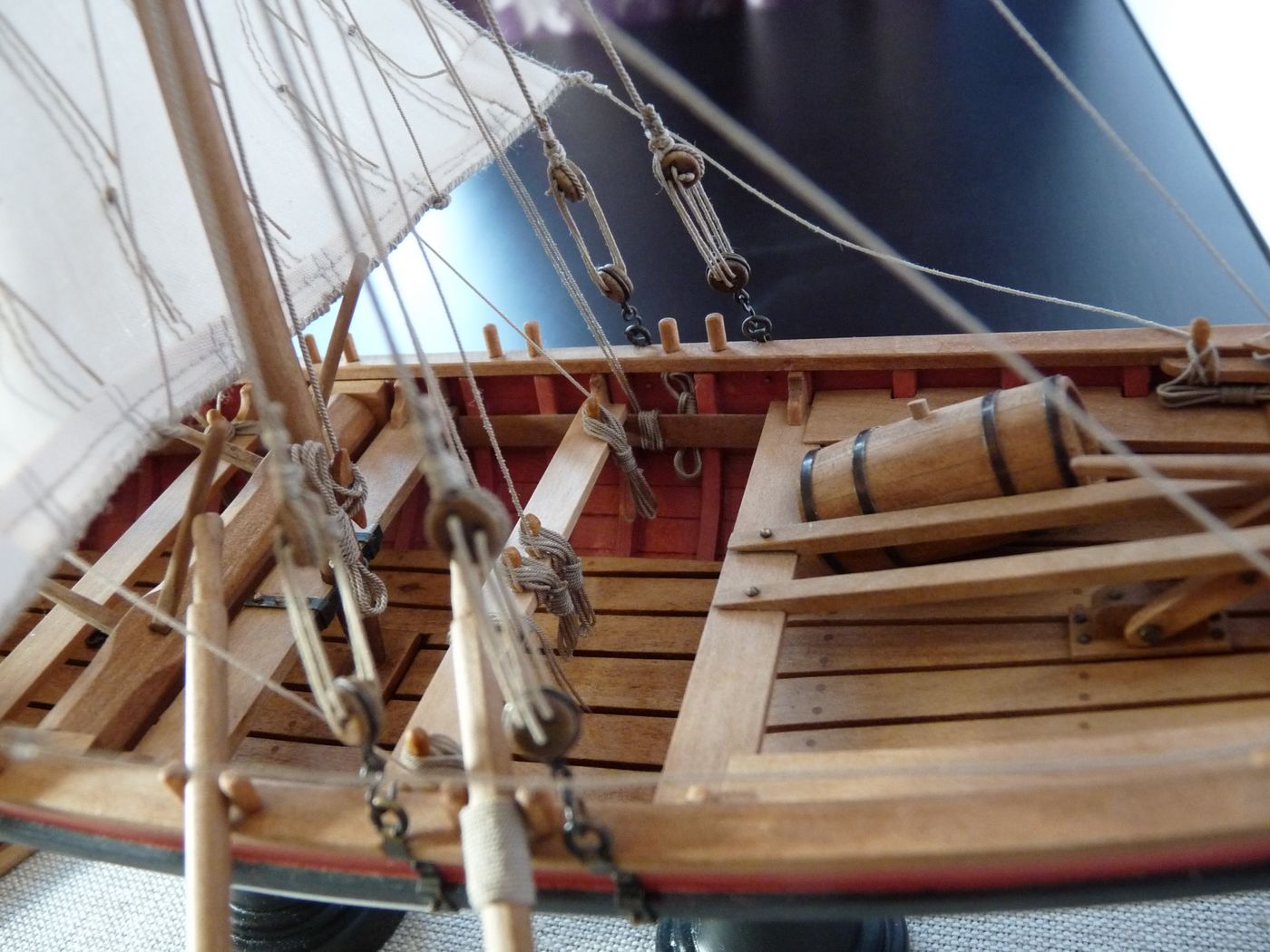

W telegraficznym skrócie ładna czysta robota. O naglach już nie piszę, bo wiesz o co chodzi, żurawik zacny, baryłeczka śliczności.

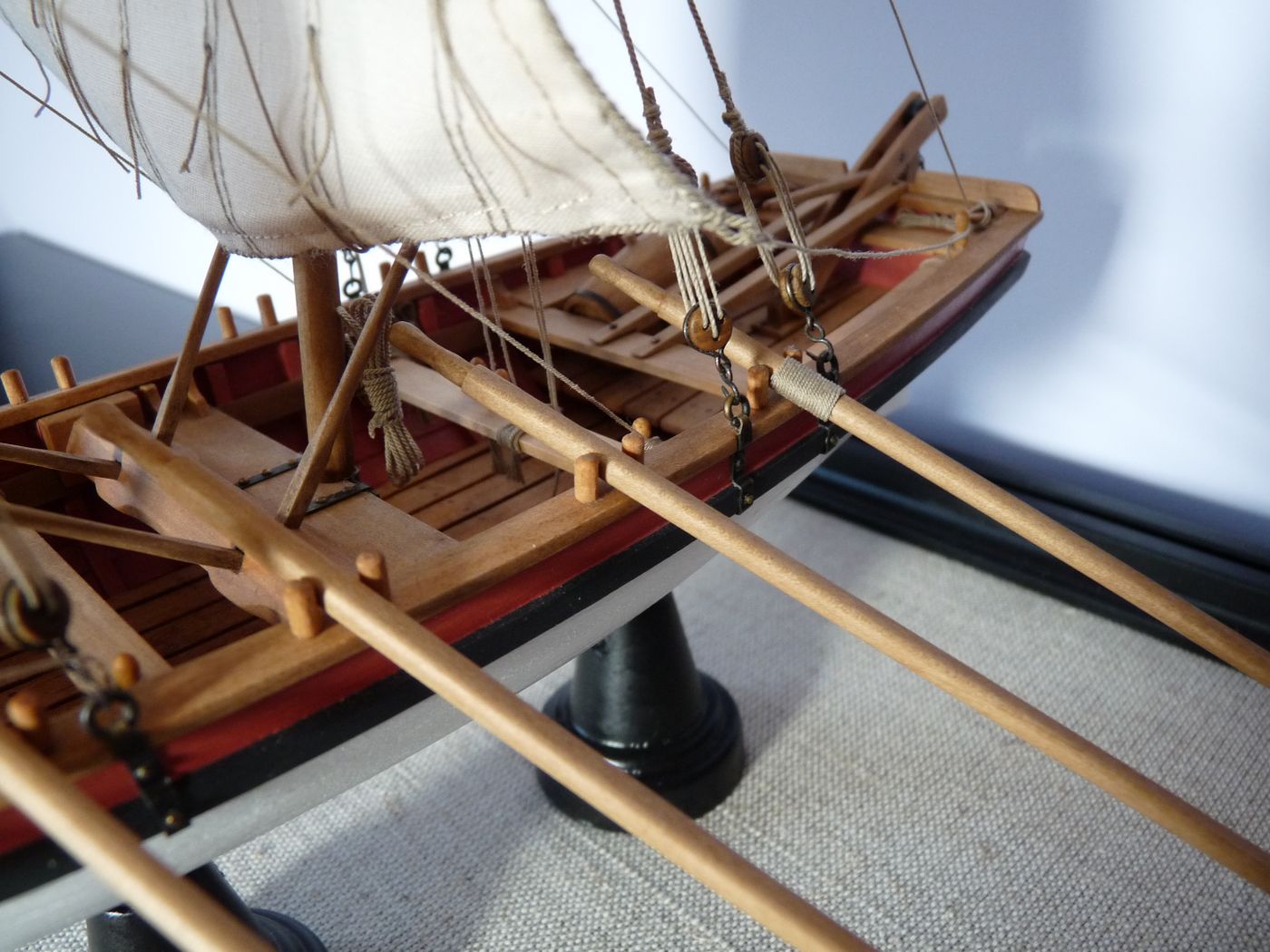

Wiosła

Mam wątpliwości czy wiosła nie powinny mieć wałka


dla zrównoważenia ciężaru długich wioseł, bo takie musiały być na dużych szalupach (launch)

...
A teraz z innej beczki, kupiłem za dychę świetny album
...

Książki oczywiście zazdraszczam.

Jufersy

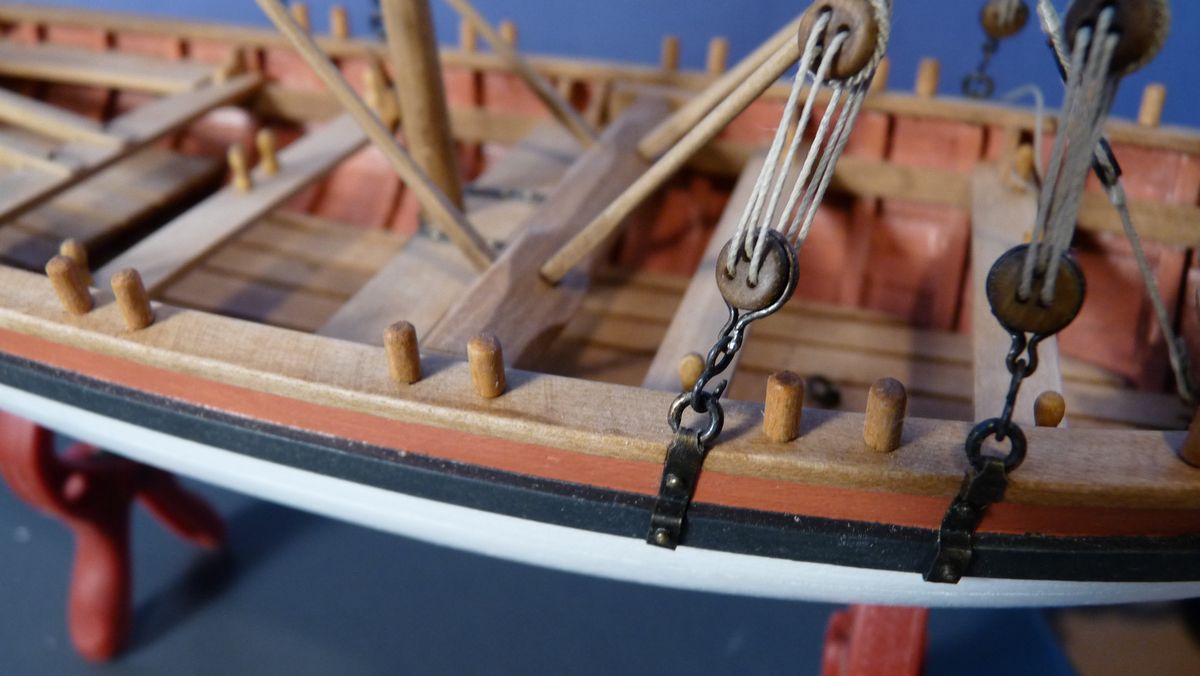

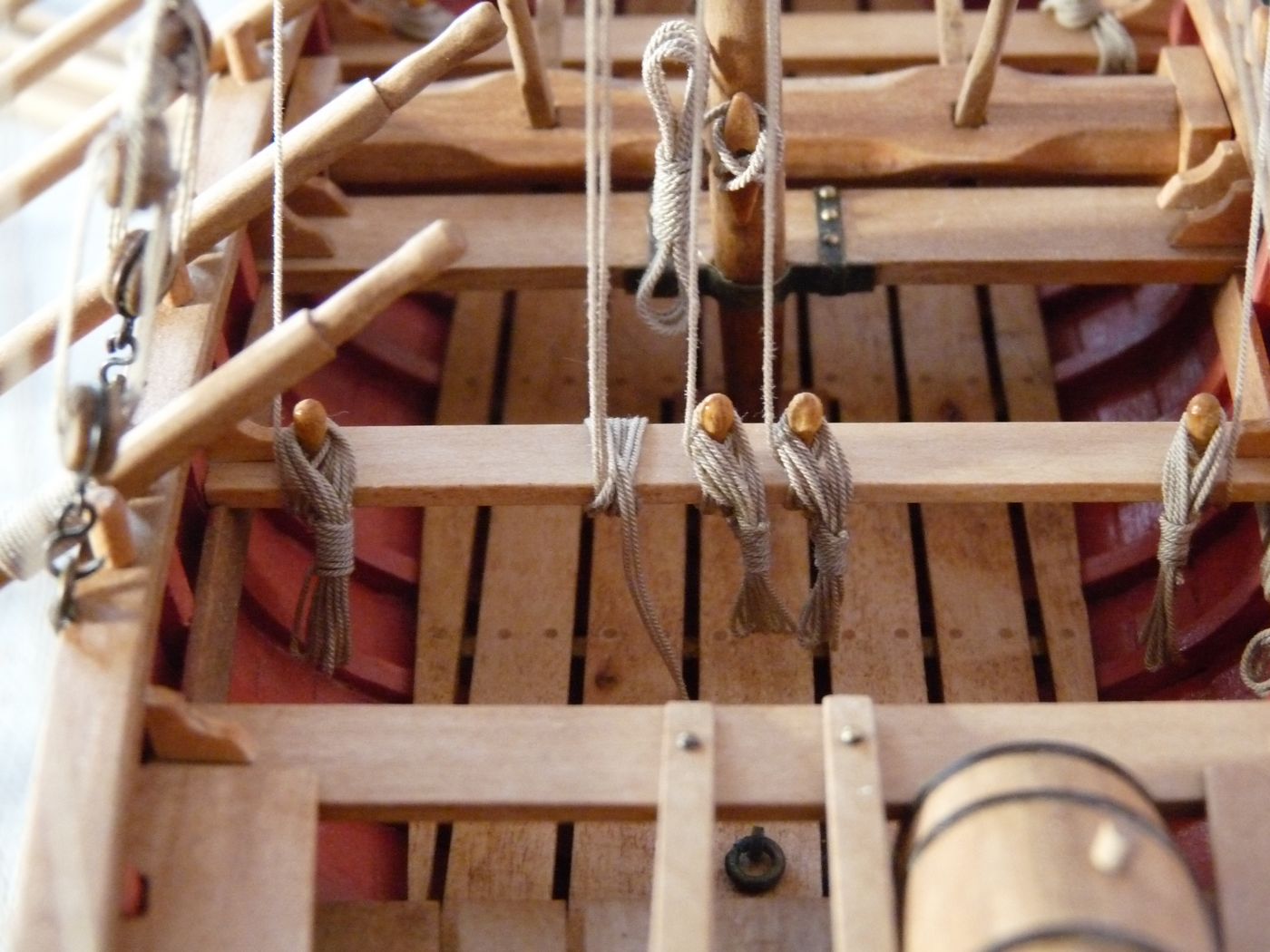

Niestety nieprawidłowo ułożyły ci się dolne jufersy (przynajmniej te na zdjęciu).
W górnym jufersie jest dobrze - środkowa kipa u góry, ale w dolnym powinna być na dole, jak na schemacie (szalupa, nie szalupa, zasada zasadą ).


[dali]

Wzór wiosła wziąłem z Anatomy of the Ship HMS Bounty, zgadzam się, że do długich wioseł powinna być przeciwwaga, ale zostanę przy rysunkach z Anatomy.


Myślałem o takim kompromisie żeby owinąć wiosło sznurkiem, widziałem gdzieś takie rozwiązanie, ale to raczej nie ma nic wspólnego z przeciwwagą a bardziej taki pomysł pozwala wiosłu utrzymać się w dulce.

Dzięki za zwrócenie uwagi, bo rzeczywiście te dwa jufersy źle przywiązałem i oczywiście już poprawiłem. Nagle zostawiam takie, jakie są, po owinięciu sznurkiem nie wyglądają najgorzej, właściwie to prawie ich nie widać.

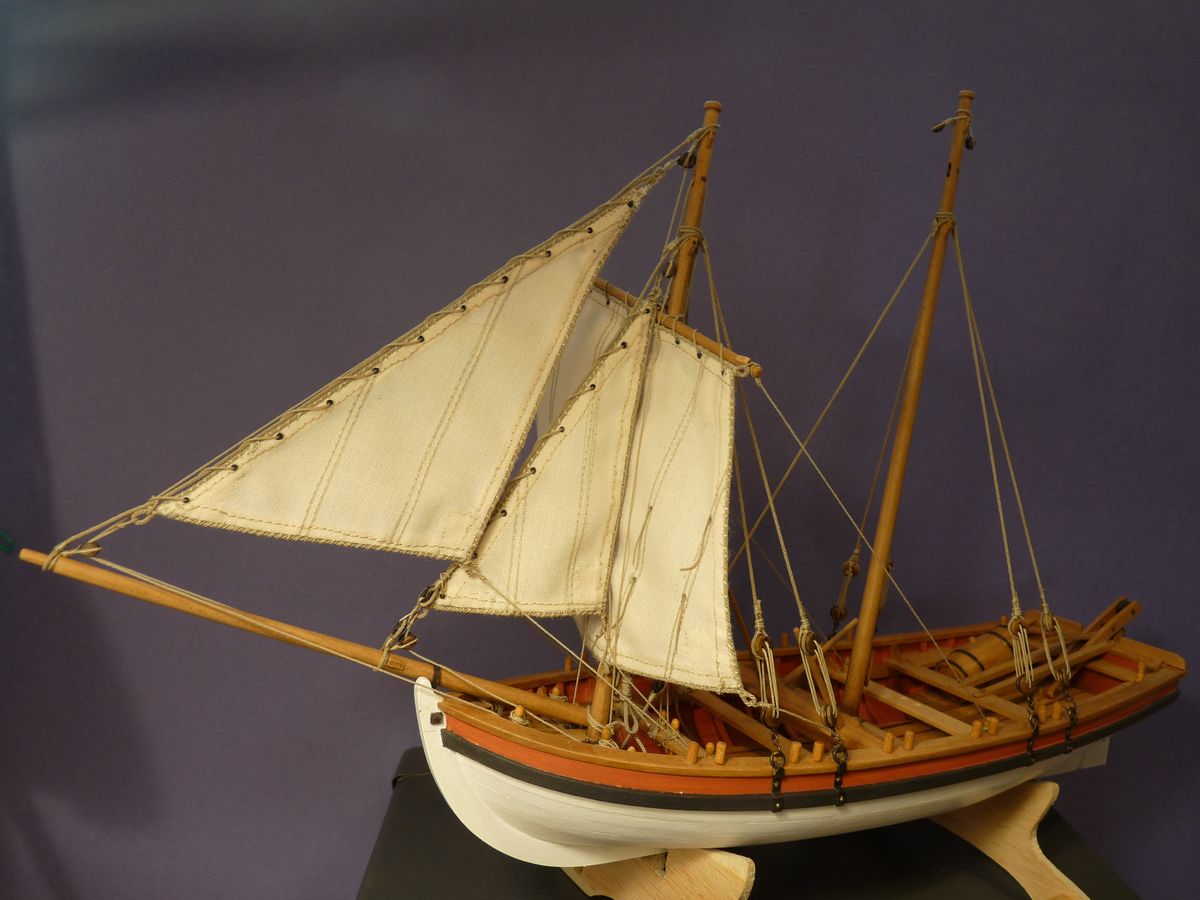

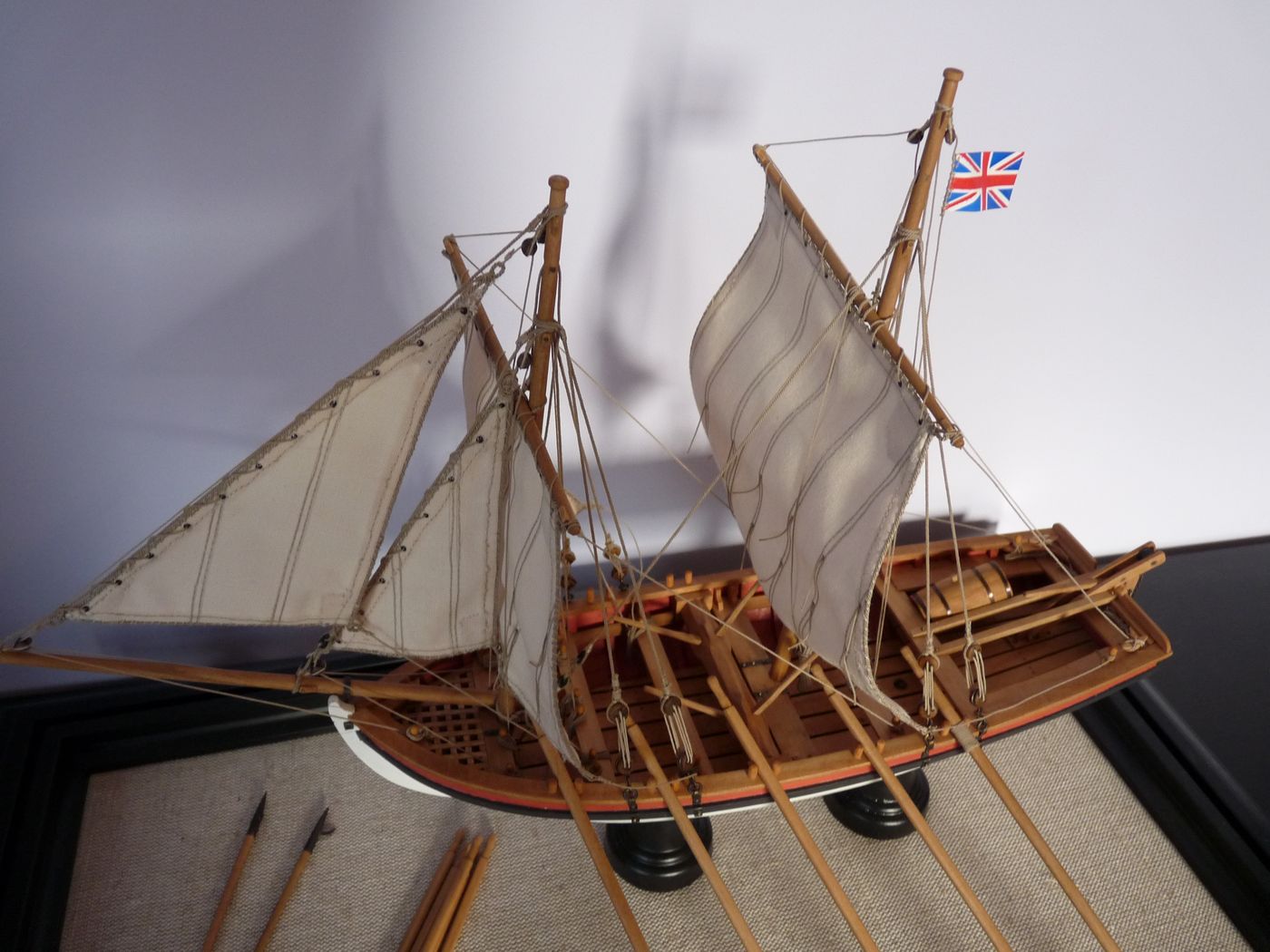

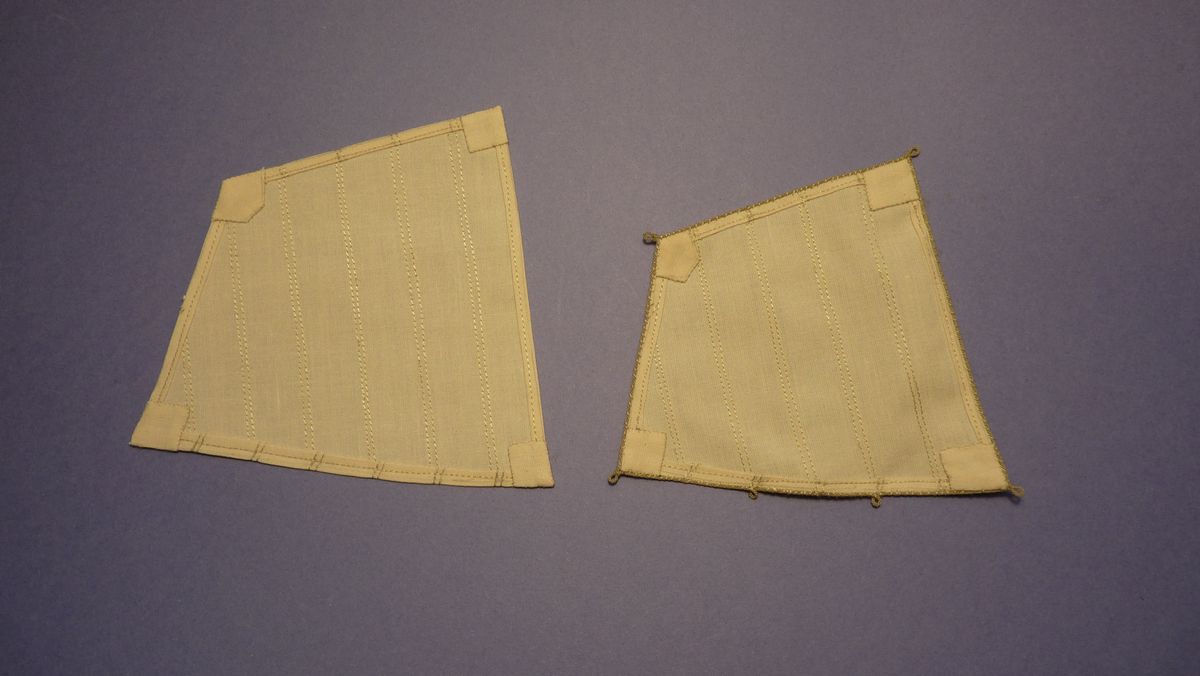

Powiesiłem dwa żagle

Pozdrawiam Piotrek

[dali]

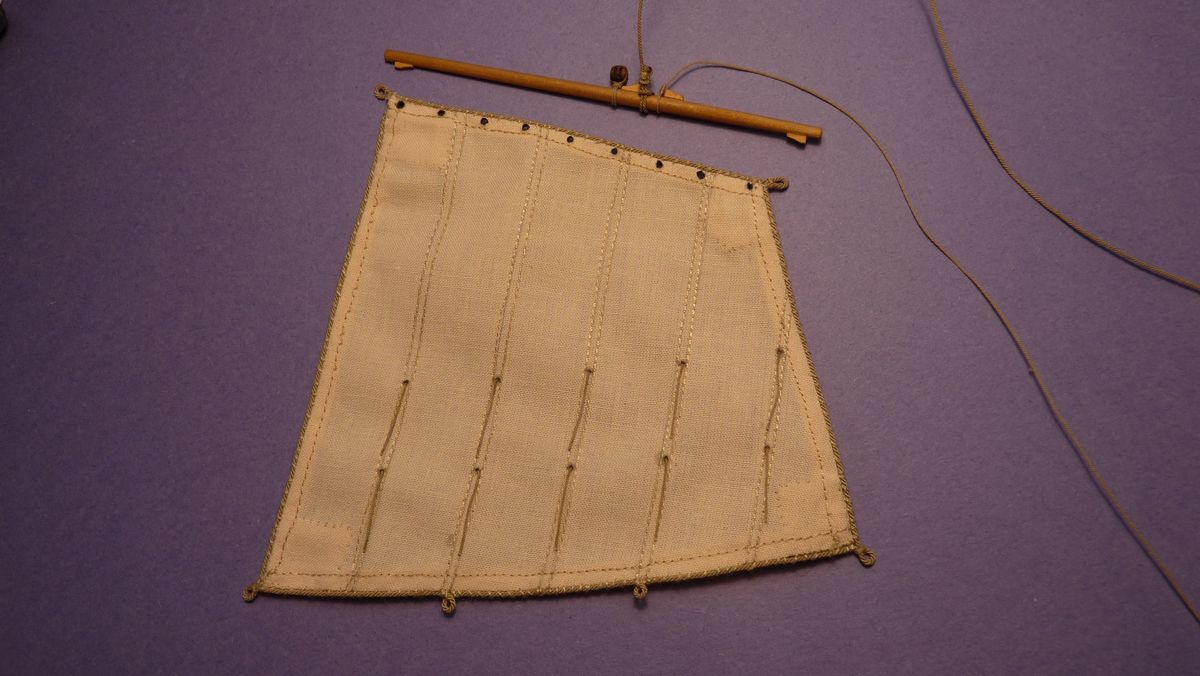

Żagle

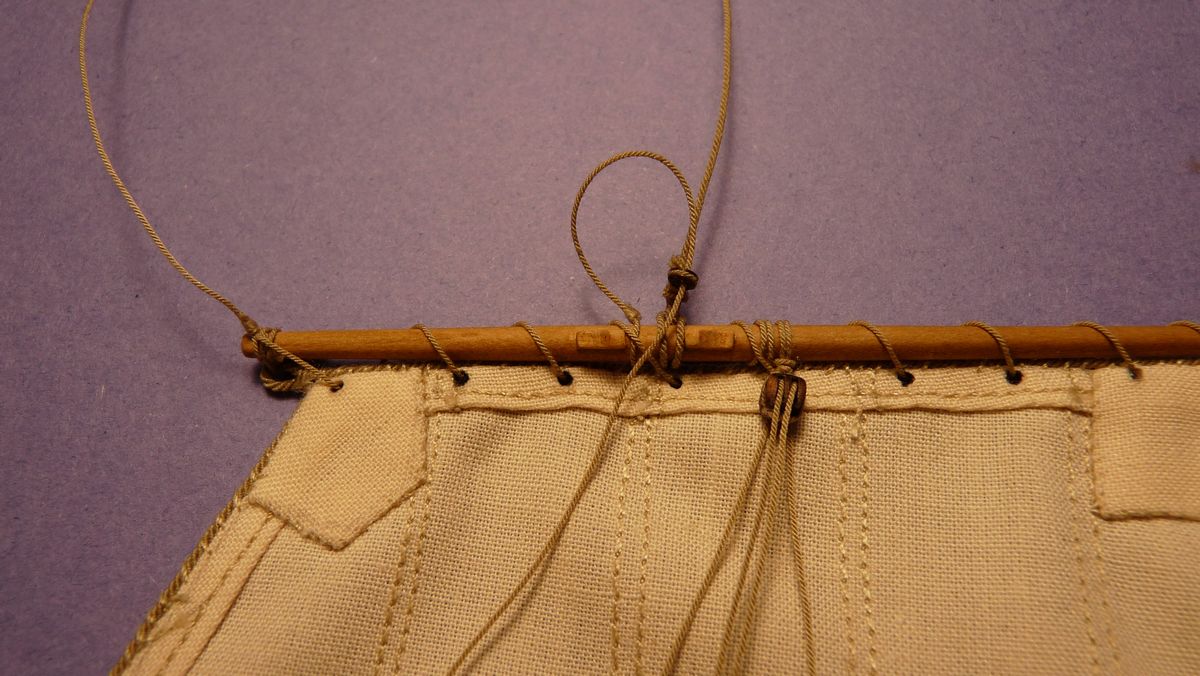

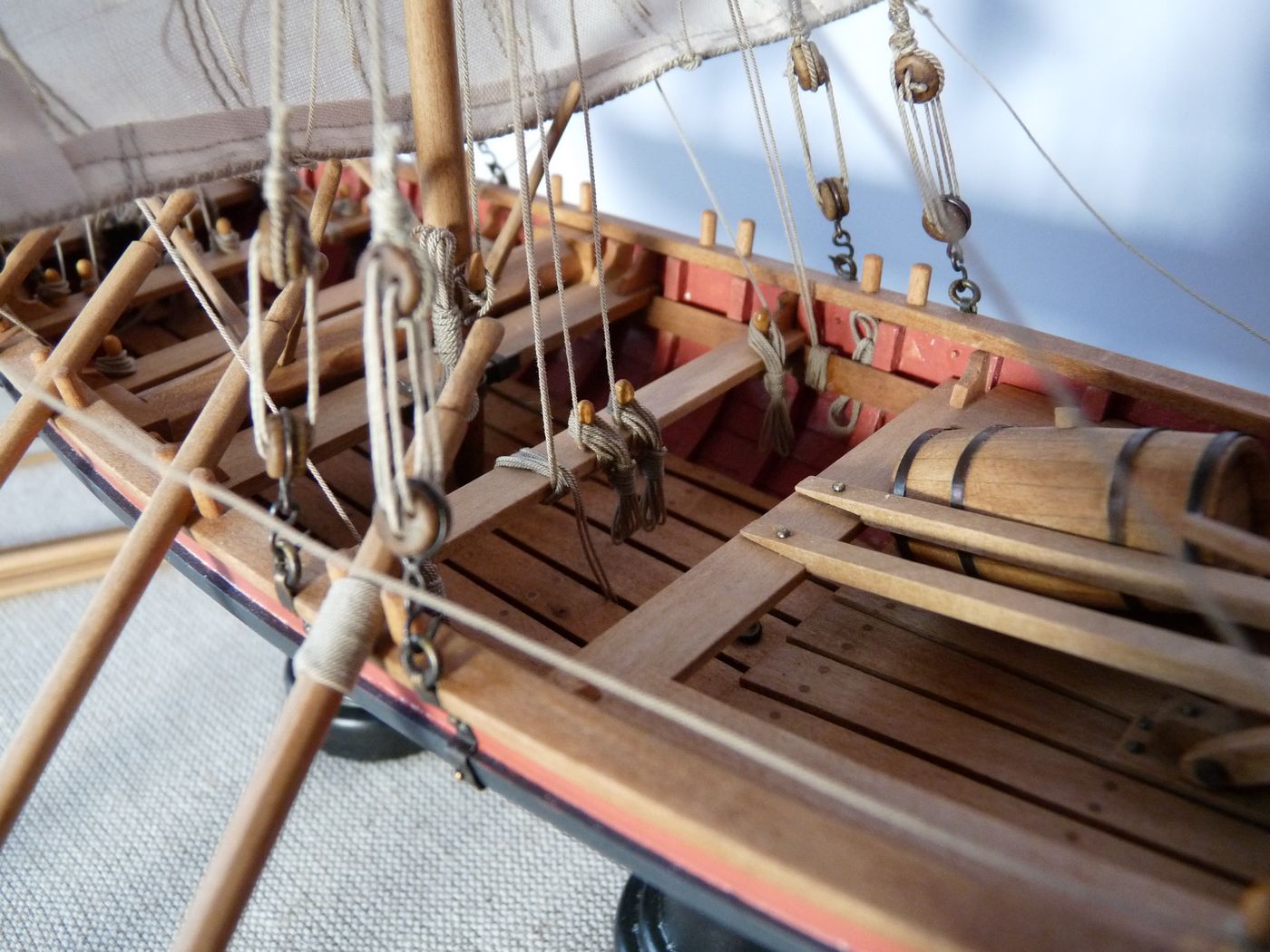

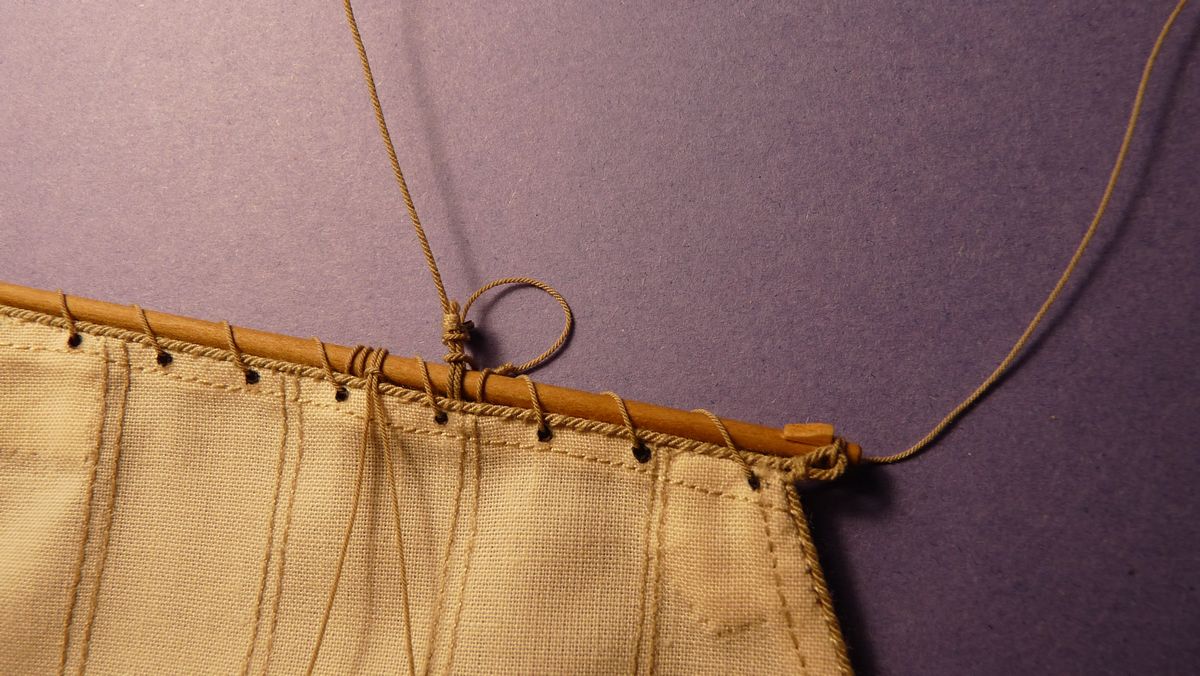

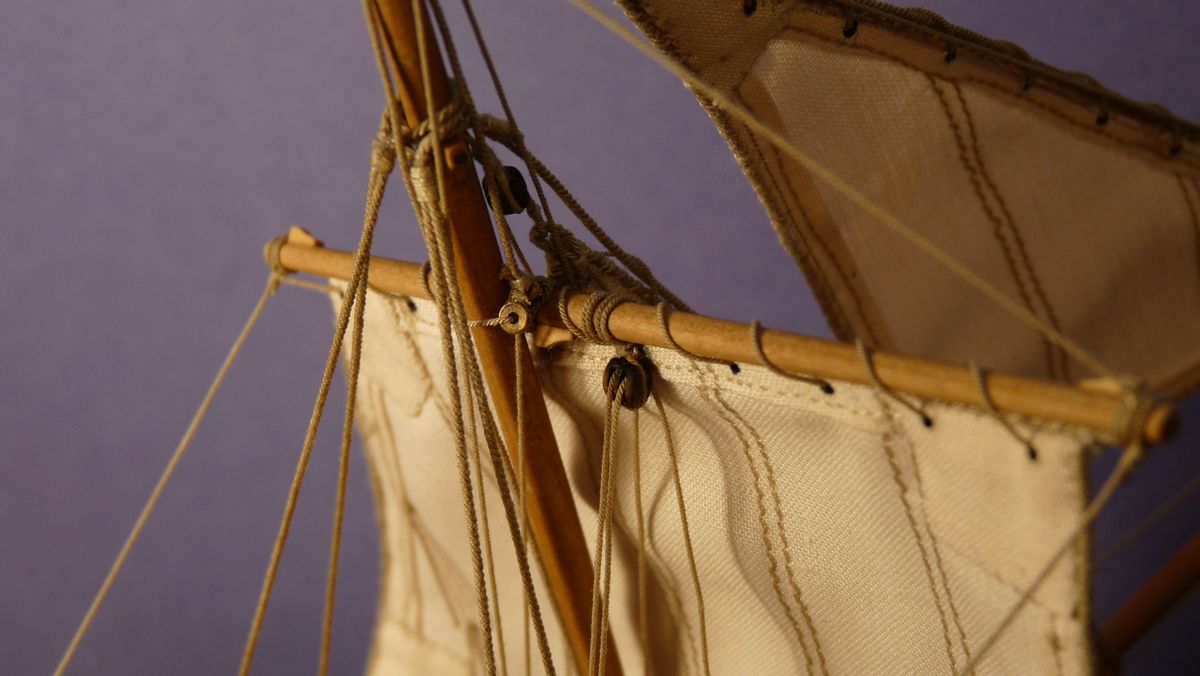

Do przytrzymania rei do masztu użyłem takiego rozwiązania jak widać na zdjęciach ( kausza przymocowana do fału ). Bardzo podobne rozwiązanie było na jednostkach brytyjskich po około 1775 roku.

Zamontowałem na rei podwójny blok, który służy do podciągania i opuszczania żagla. Nigdzie na szalupach tego rozwiązania nie widziałem, sam to wymyśliłem, może to opatentuję.

Pozdrawiam Piotrek

[dali]

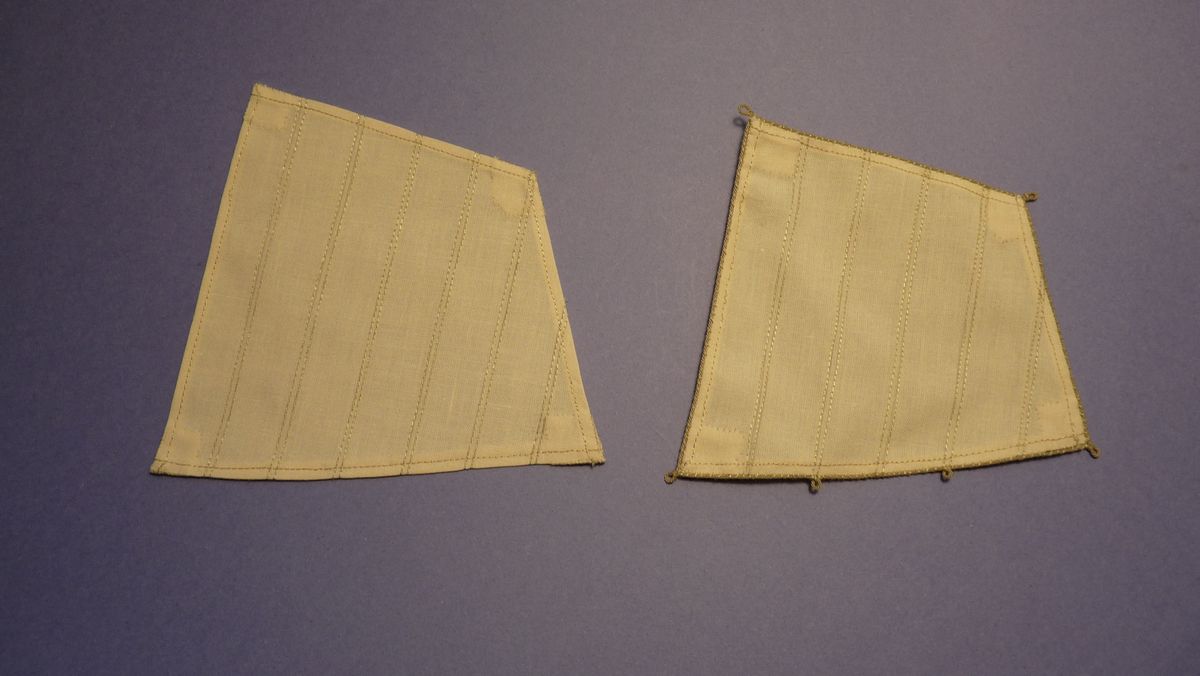

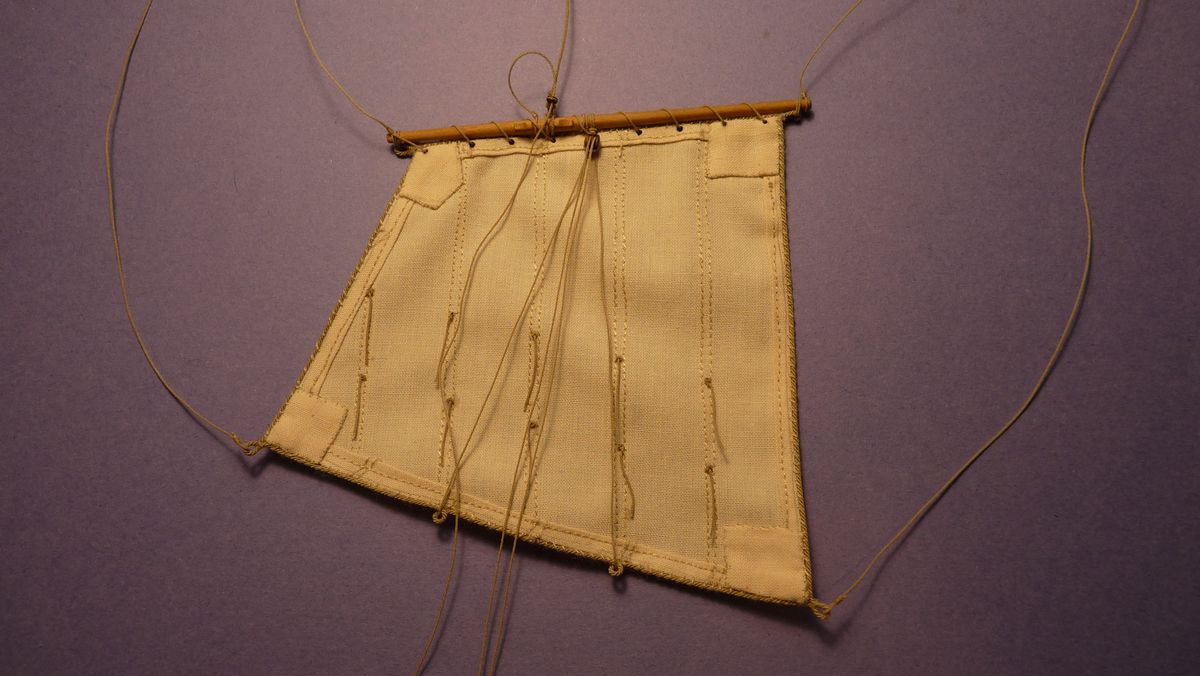

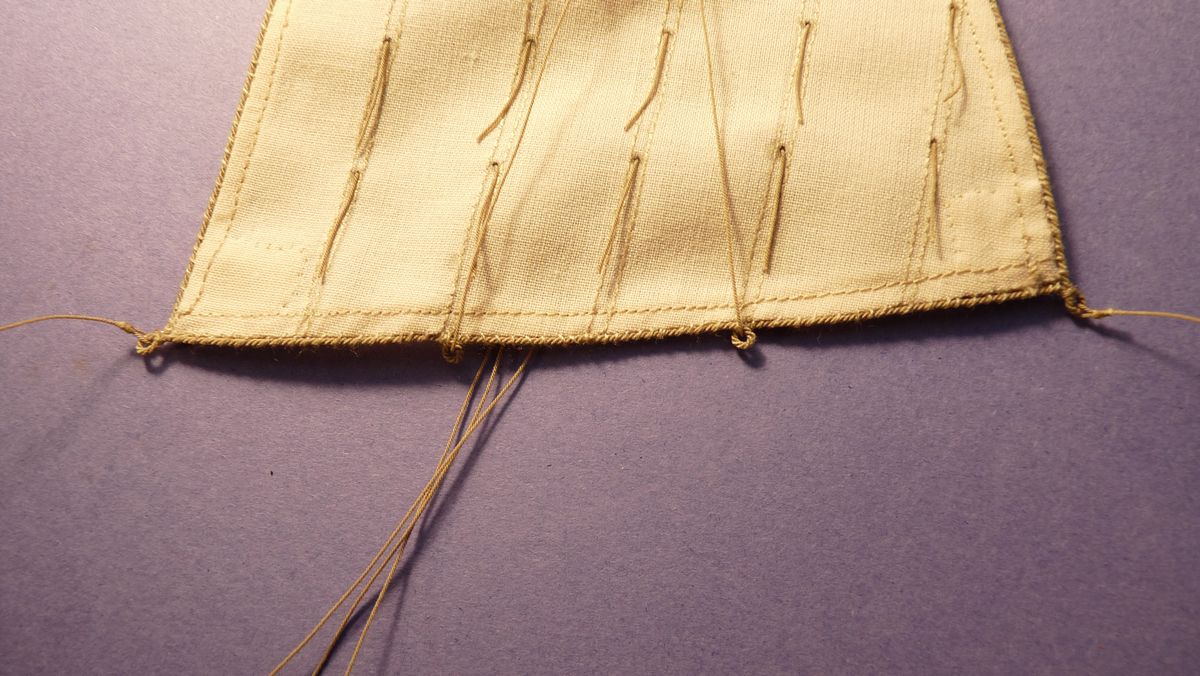

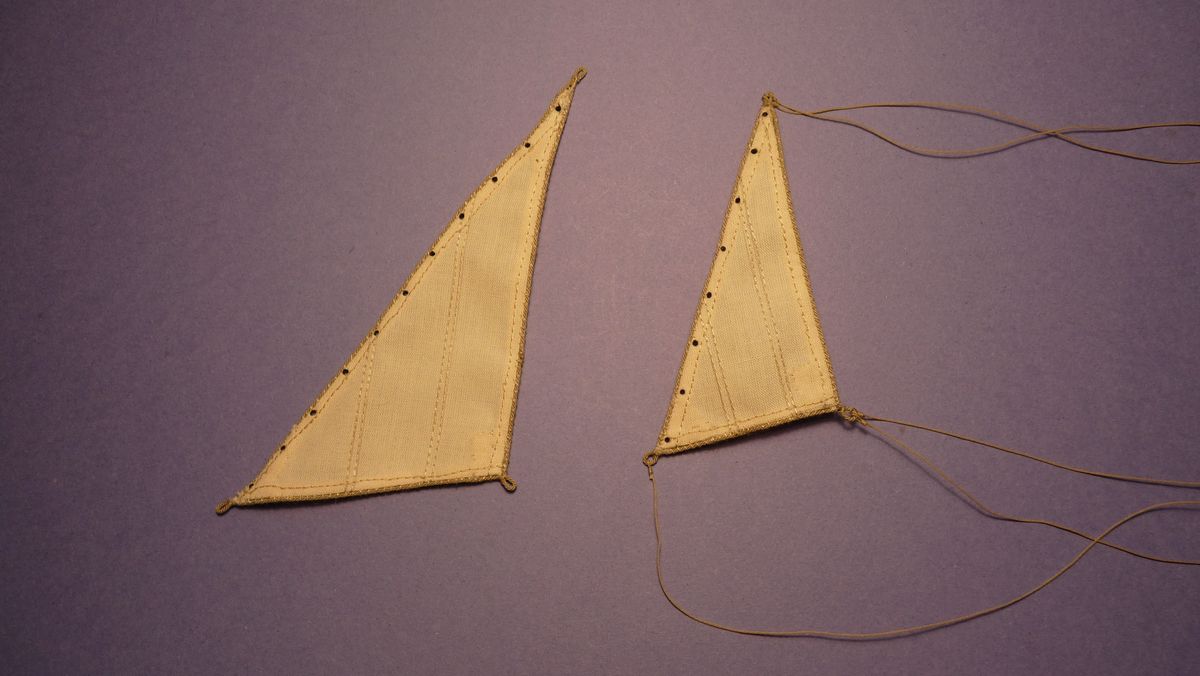

Pierwszy żagiel powieszony i przygotowany drugi.

Pozdrawiam Piotrek

[dali]

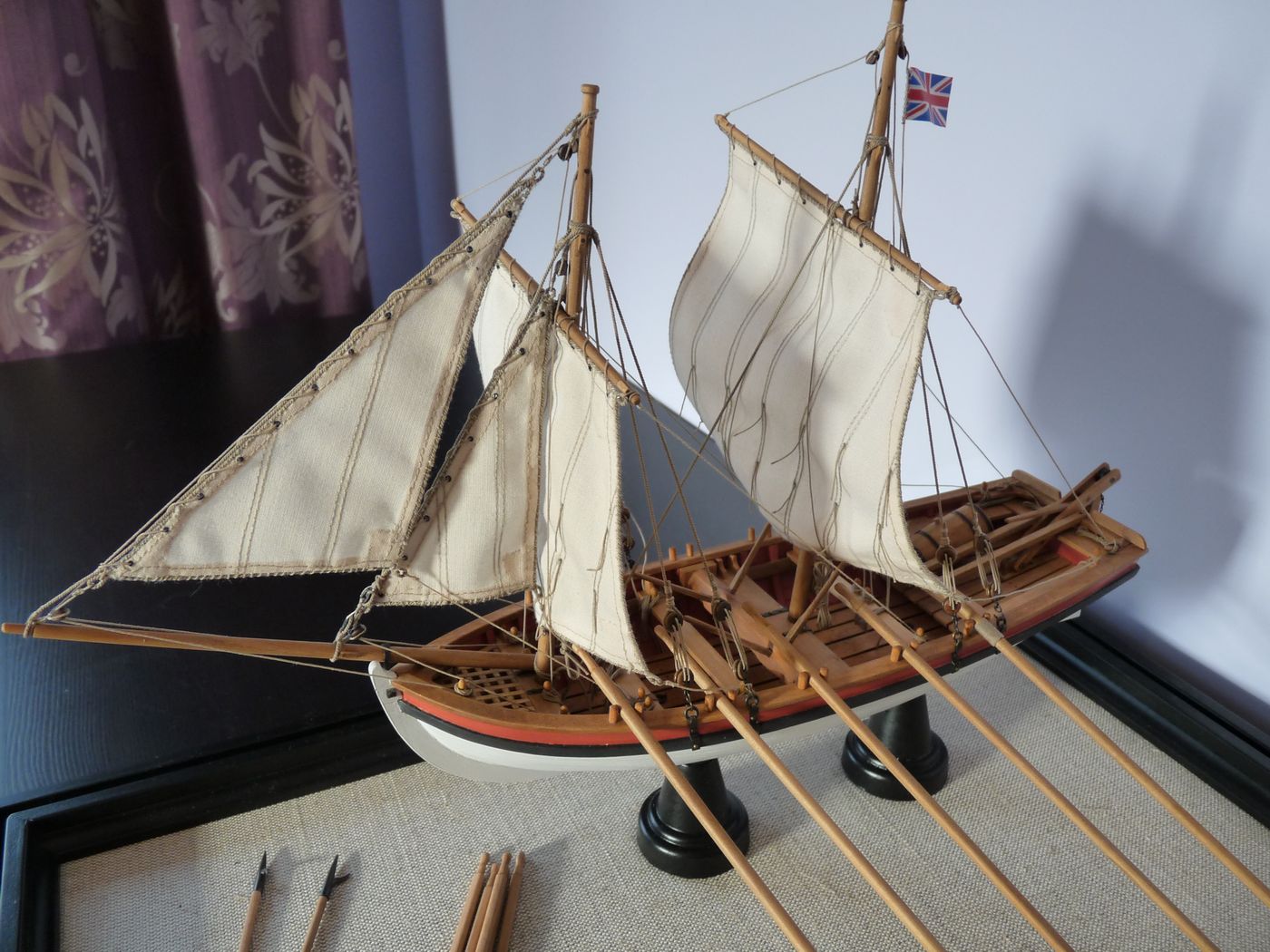

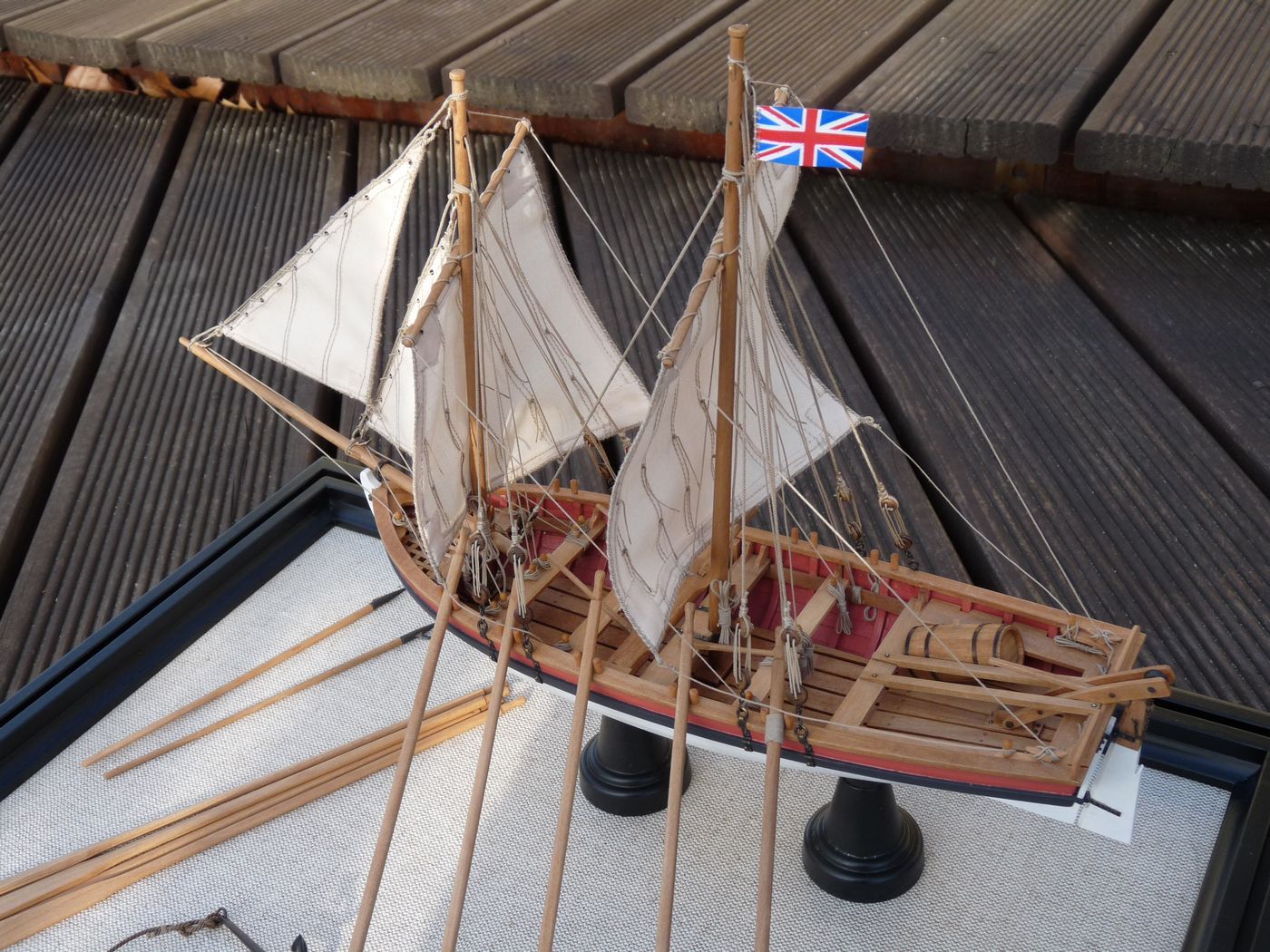

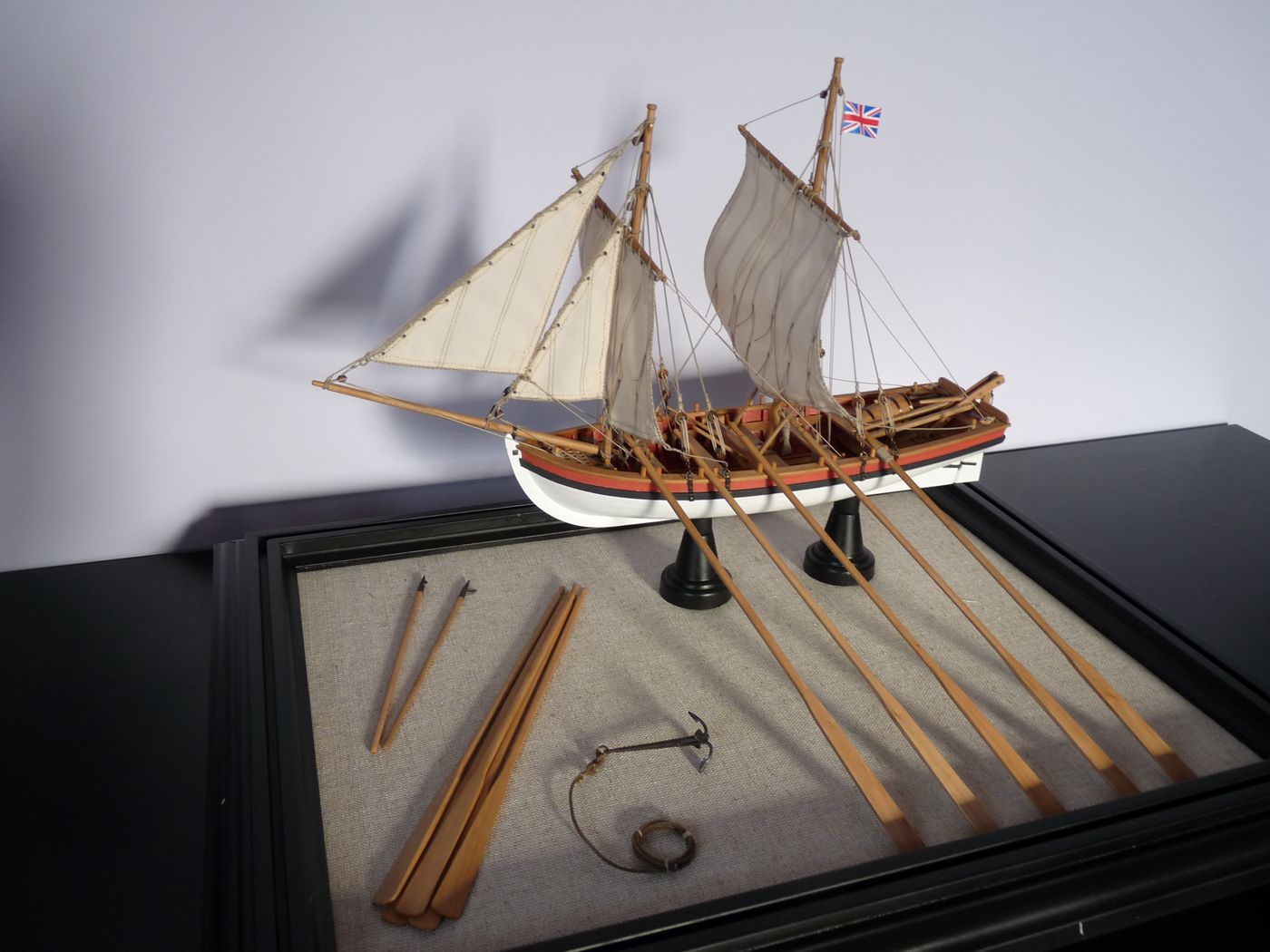

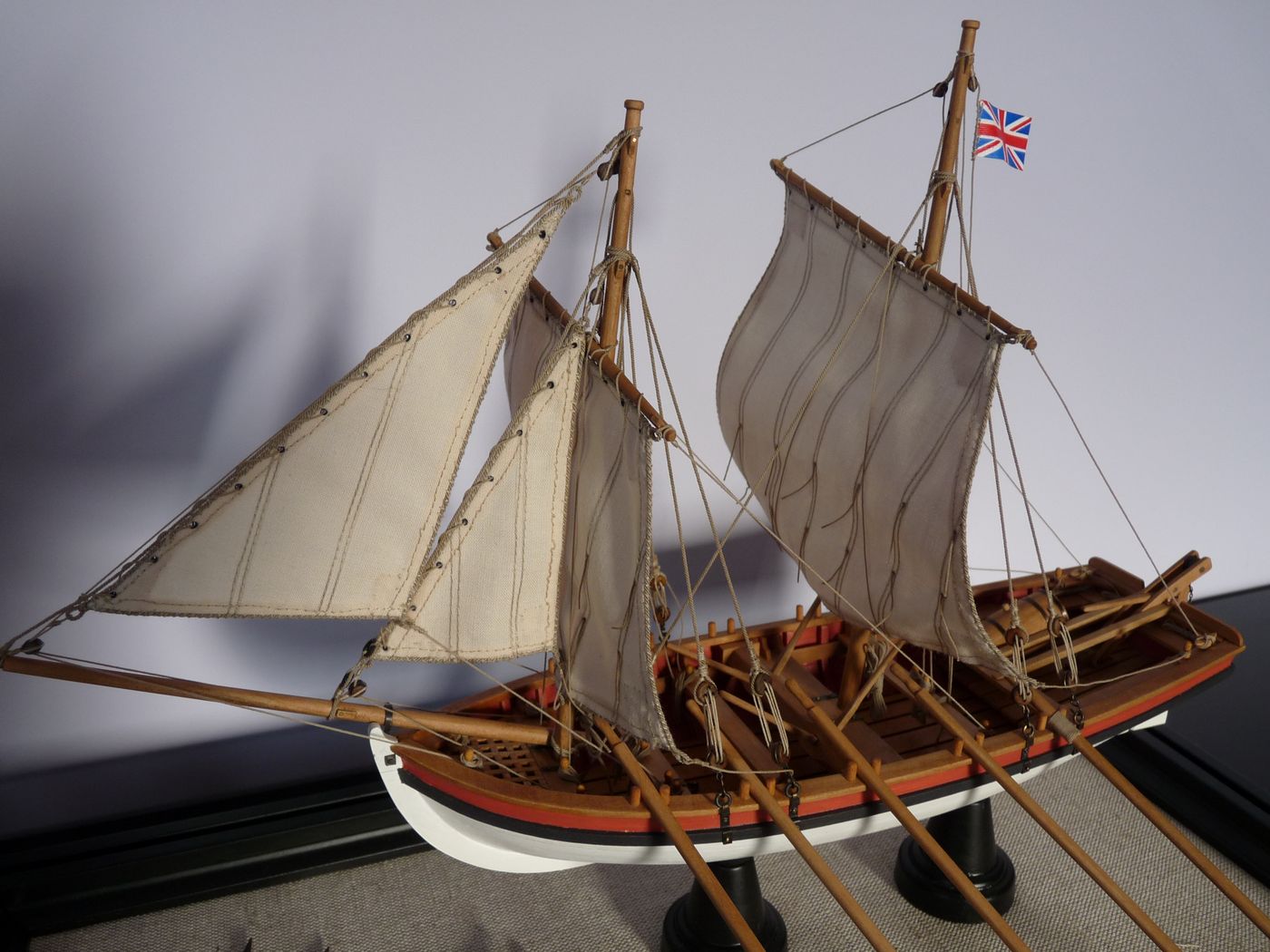

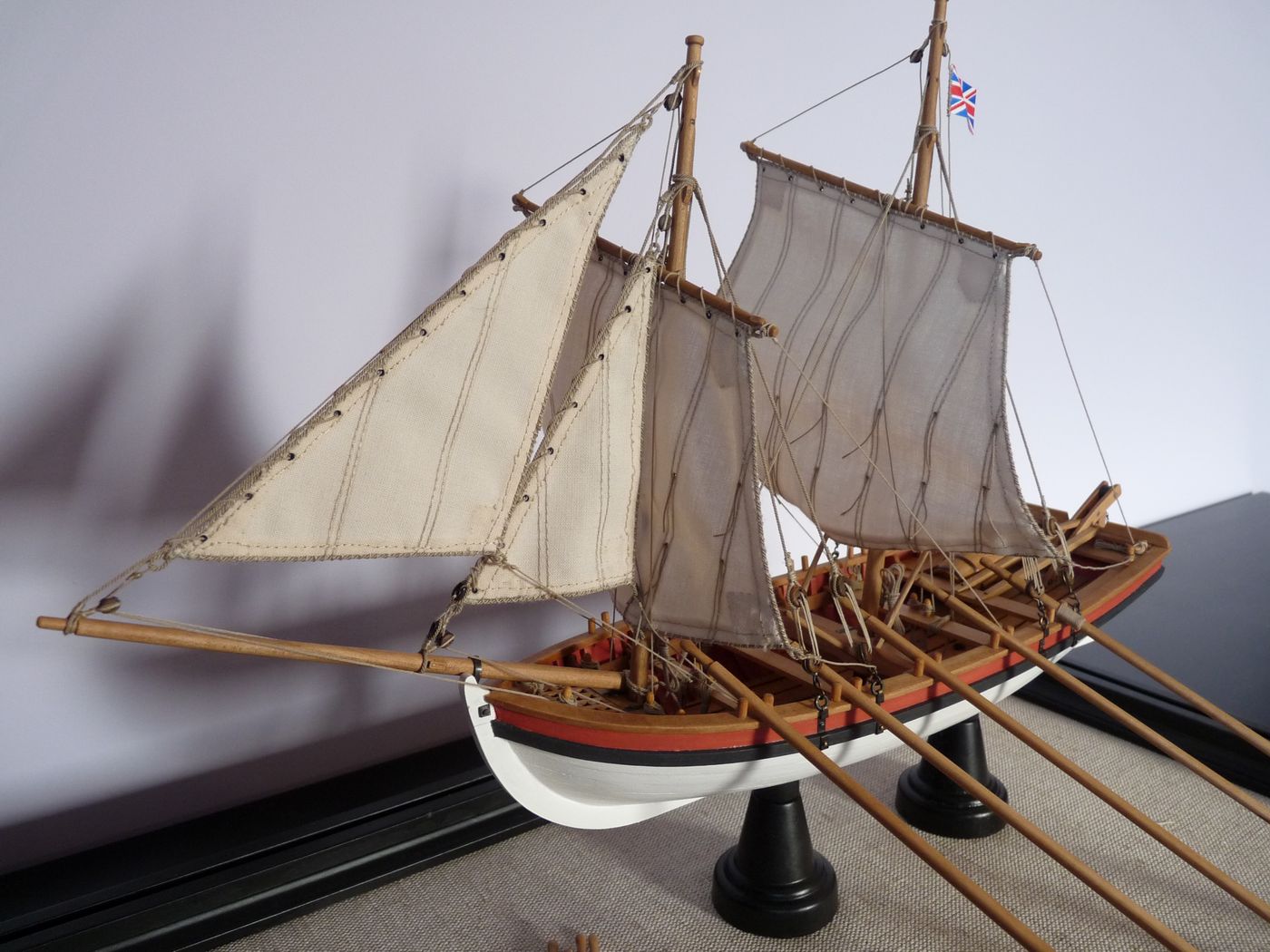

Plan był taki żeby zbudować szalupę z wszystkimi elementami, potem ją rozebrać i postawić na śródokręciu Bounty, ale Wojtek Siberian napisał, cytuję.

„Proponuję jednakże nie kłaść tej szalupy na pokładzie, a zamocować ją na podstawie obok modelu. Oczywiście w pełnym rynsztunku.”

No i się posłuchałem Wojtka i okazało się, że nadal mi brakuje szalupy na śródokręciu Bounty, jesienią będę zmuszony budować drugą, ale już bez takielunku.

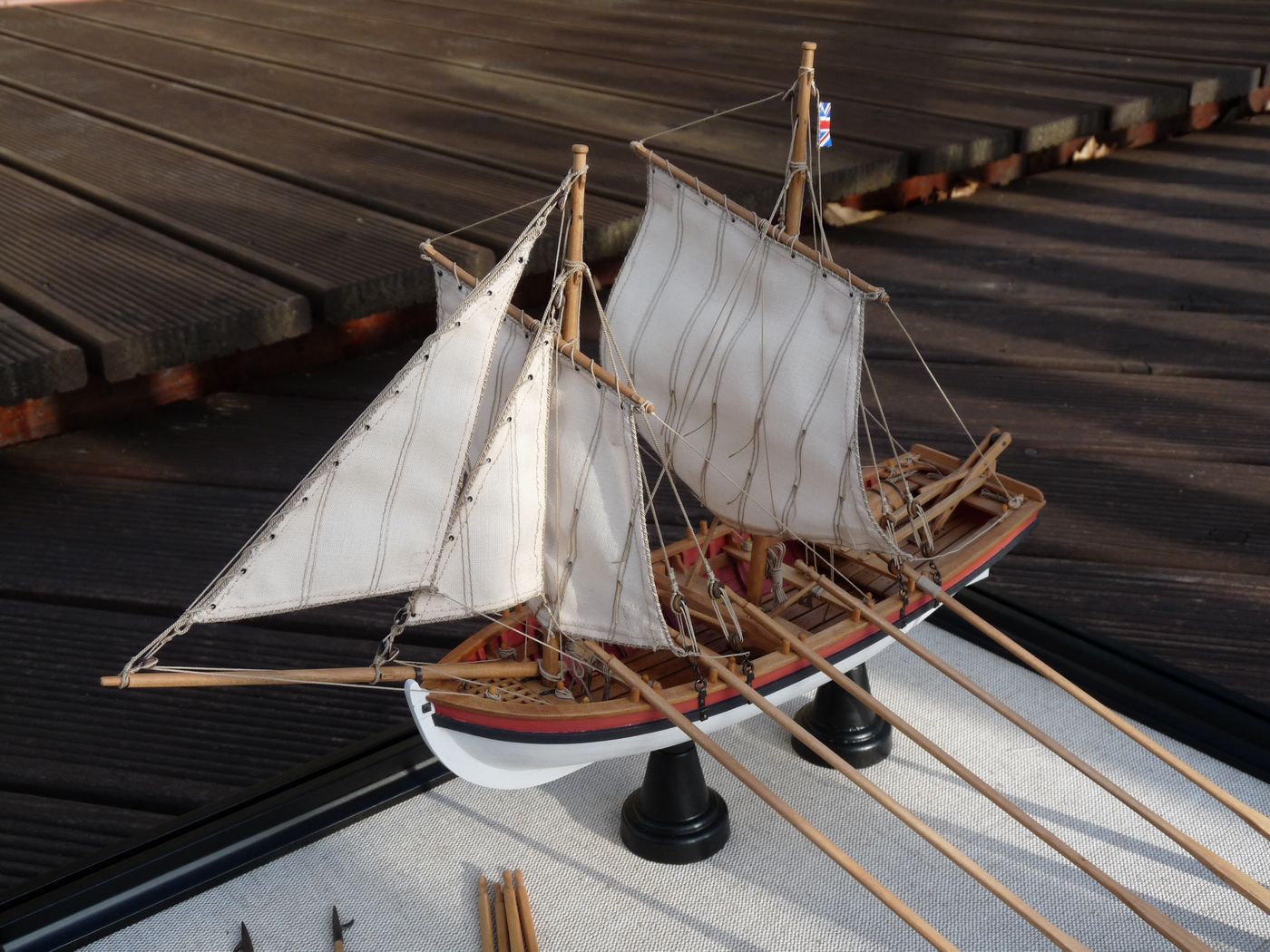

Relację z budowy szalupy uważam za zakończoną.



Pozdrawiam Piotrek

[Siberian]

Świetna robota. Szalupa na pięć gwiazdek.
Tylko jej nie zasłaniaj przypadkiem tym większym modelem.
Gratuluję szalupy, a modelu okrętu pogratuluję nieco później.

[ralfee3]

Piękna szalupa, cieszy oczy!

pozdrawiam,
Rafał

[dali]

Dziękuję, ale trochę za dużo dałeś mi tych gwiazdek Wojtek. Byłem w Oleśnicy i szalupa dostała 87,0 punktów, co dało brązowy medal.

Pozdrawiam Piotrek
